Стенд для электрометрических испытаний моделей трещиноватых пород

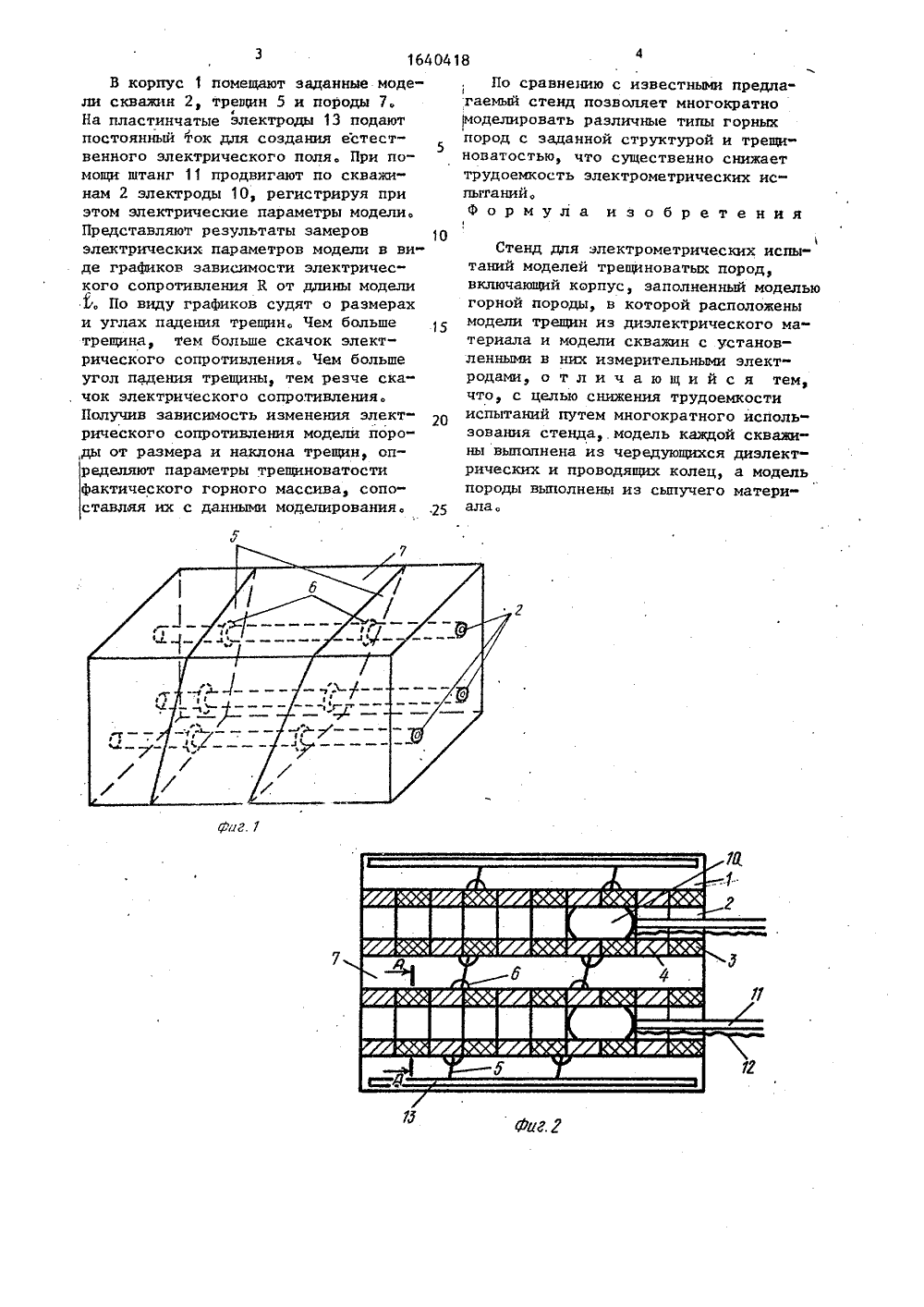

(д) Е 21 С 39/О АВТОРСКОМ кий ко Неддели трещин 5 м углом к оси т на внешней е ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ПНТ СССР(71) Московский горный институт(56) Тарасов Б.Г., ДырдинИванов В.В. Геоэлектричес нтроль состояния массивов. ра,1983.(54) СТЕНД ДЛЯ ЭЛЕКТРОЮТРИЧЕСКИХИСПЫТАНИЙ МОДЕЛЕЙ ТРЕЩИНОВАТЫХ ПОРОД(57) Изобретение относится к горнойпромьштленности и м.б, использованодля моделирования систем трещин приэлектрометрических исследованиях гор" Изобретение относится к горной промьштпенности и может быть использованодля моделирования систем трещин приэлектрометрических исследованияхгорных пород.Целью изобретения является нижение трудоемкости испьгганий путем многократного использования стенда.На фиг. 1 схематично изображенстенд, общий вид; на фиг. 2 - то же,продольньтйт разрез по скважинам; нафиг. 3 - разрез А-А на фиг. 2; нафиг. 4 - график замеров электрическихпараметров модели.Стенд включает корпус 1,установлены модели скважин 2модель скважин 2 выполнена из чередующихся диэлектрических колец 3 ипроводящих колец 4. Морасположены под заданньскважины 2 и закрепленье ных ттород. Цель изобретения - снижение трудоемкости испытаний путем мно"гократного использования стенда.Стенц включает корпус 1, в которомустановлены модели скважин 2. Каждаямодель скважин 2 выполнена из чередующихся диэлектрических и проводящихколец. Модели трещин 5 закреплены прпомощи колец б, из вязкого неэлектропроводного материала. В корпусе 1размещена модель породы 7. В отверстия модели скважин 2 помещены электроды. При помощи штанг по скважинам2 продвигают электроды, регистрируяпри этом электрические параметры моделио 4 ило С: стенке при помощи колец 6 из вязкого неэлектропроводного материала, например пластилина. В корпусе 1 размещенамодель породы 7 в виде сыпучего мате-риала, например породопесчаной смеси. Для придания жесткости модели скважины 2 через отверстия 8 всех колец 3 и4 последовательно продета леска или проволока, натянутая и закрепленная на,фффф крайних кольцах 3 и 4. В отверстия 9 ,помещены электроды 10. Дпя доставки М электродов 10 в заданную точку .скважин 2 предусмотрены штанги 11. Электроды 10 при помощи гибких проводни- ф ков 12 соединены с измерительным прибором (на фиг. не показан), Корпус файф 1 снабжен пластинчатыми,электродами 13, подключенными к источнику постоянного тока (на фиг, не показан).Испьггания моделей трещиноватых пород осуществляют следующим образом.В корпус 1 помещают заданные модели скважин 2, трещин 5 и породы 7.На пластинчатые электроды 13 подают постоянный ток для создания естест 5 венного электрического поля. При помощи штанг 11 продвигают по скважинам 2 электроды 10, регистрируя при этом электрические параметры модели, Представляют результаты замеров электрических параметров модели в виде графиков зависимости электрического сопротивления К от длины моделиПо виду графиков судят о размерах и углах падения трещин. Чем больше трещина, тем больше скачок электрического сопротивления. Чем больше угол падения трещины, тем резче скачок электрического сопротивления.Получив зависимость изменения электрического сопротивления модели поро,ды от размера и наклона трещин, определяют параметры трещиноватости фактического горного массива, сопоставляя нх с данными моделирования. По сравнению с известными предлагаемый стенд позволяет многократно моделировать различные типы горных пород с заданной структурой и трещиноватостью, что существенно снижает трудоемкость электрометрических испытаний,ф о р м у л а изобретения Стенд для электрометрических испытаний моделей трещиноватых пород, включающий корпус, заполненный моделью горной породы, в которой расположены модели трещин из диэлектрического материала и модели скважин с установленными в них измерительными электродами, о т л и ч а ю щ и й с я тем, что, с целью снижения трудоемкости испытаний путем многократного использования стенда,.модель каждой скважины выполнена из чередующихся диэлектрических и проводящих колец, а модель породы выполнены из сыпучего материала.1640418 Составитель В. Вагинедактор Т. Зубкова Техред С,Мигунова Корректор Осауленко К НТ. СС В Производственно-издательский комбинат "Патент", г. Уагор Гагарина, 1 1260 Тираэ 301Государственного комитета по изобретения113035, Москва, Ж, Раушская писноеи открытиям приб., д. 4/5
