Инерционный сепаратор

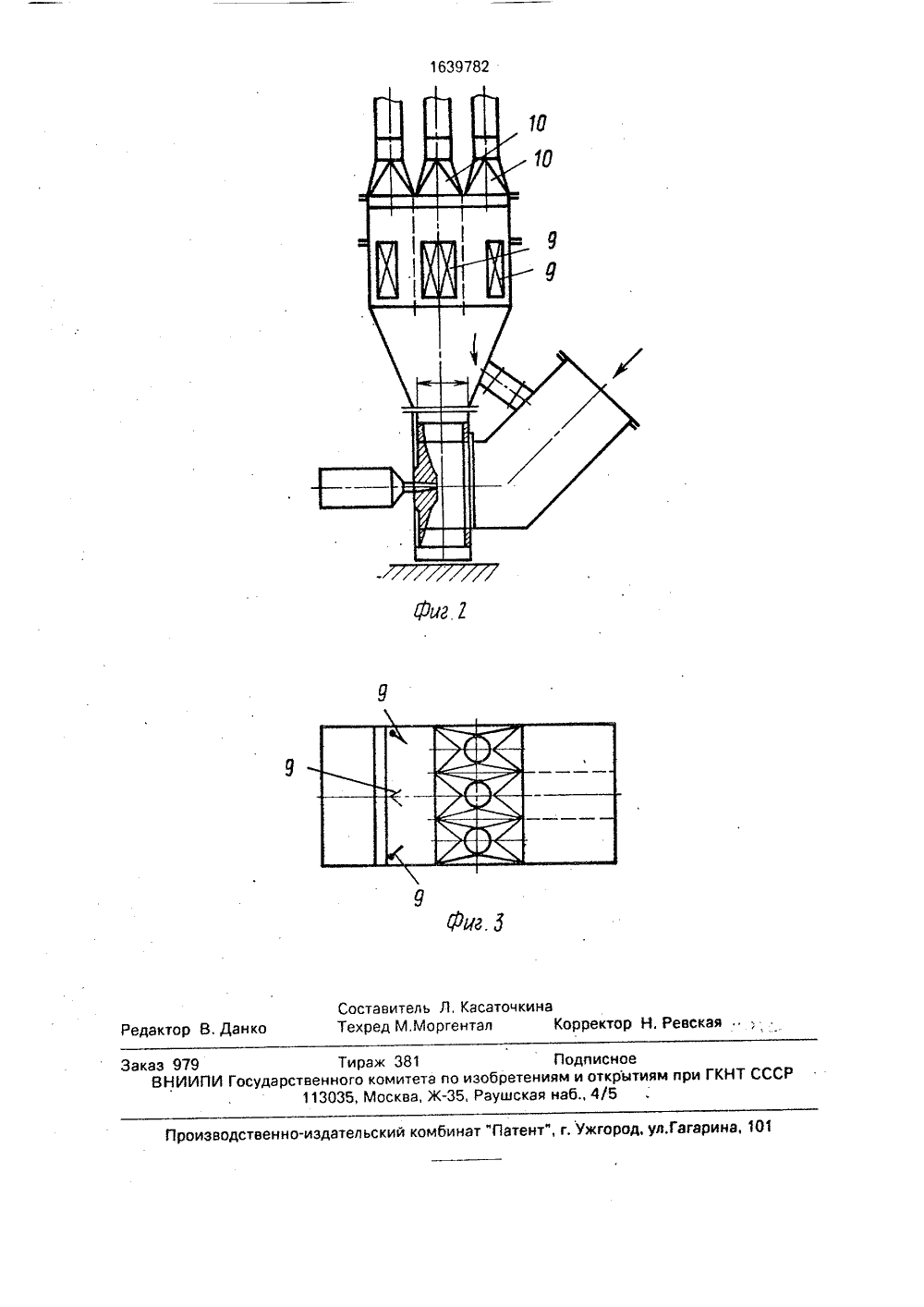

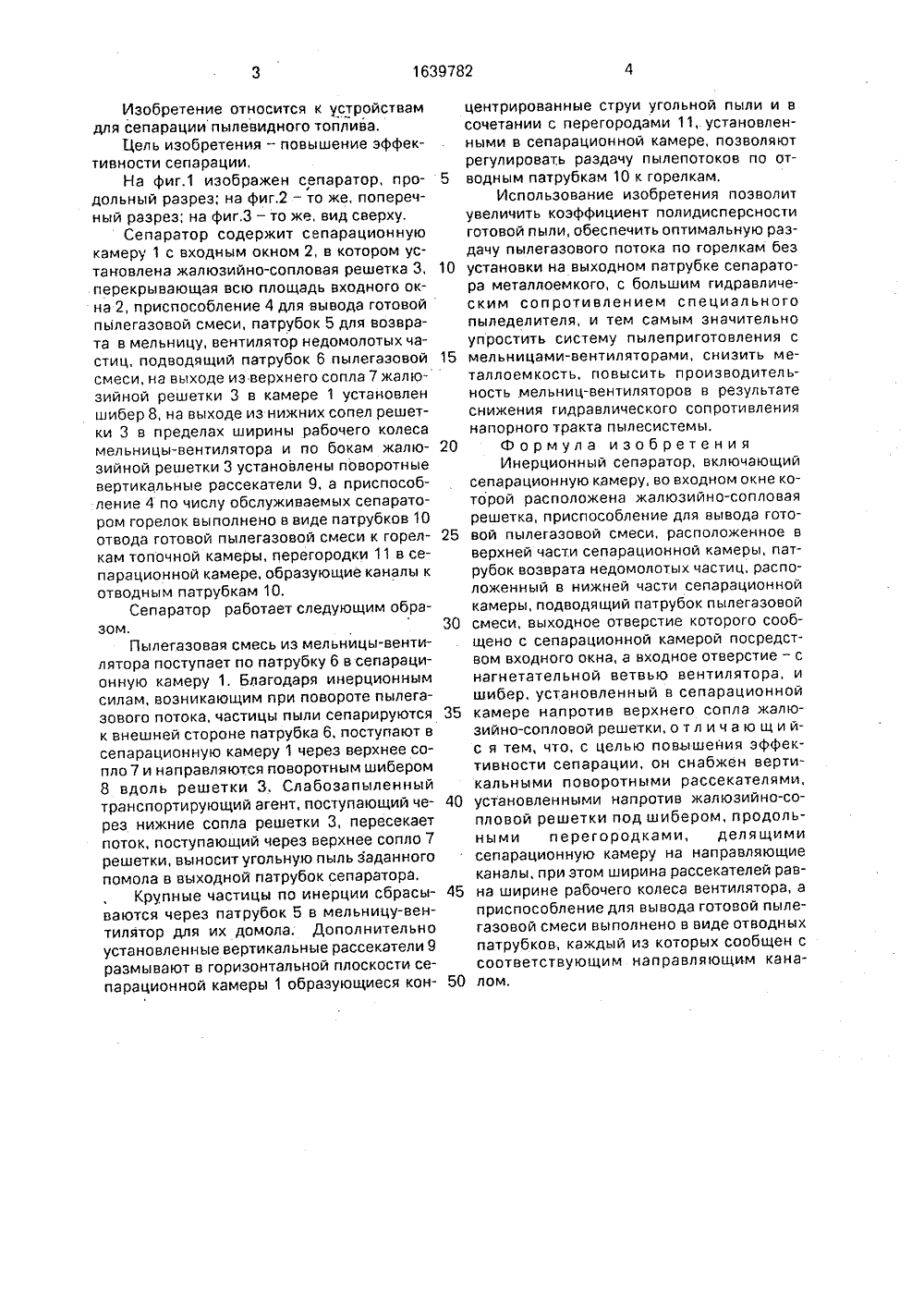

(19 В 7/086 Е ИЗОБР НИЯ А Г ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЙПРИ ГКНТ СССР СКОМУ СВИДЕТЕЛЬСТ(71) Научно-призводственное объединениепо исследованию и проектированию энергетического оборудования им.И.И.Ползуноваи Предприятие "Дальтехэнерго" Производственного объединения по наладке, совершенствованию технологии и эксплуатацииэлектростанций и сетей "Союзтехэнерго"(56) Авторское свидетельство СССРМ 579037, кл, В 07 В 7/00, 1975.(57) Изобретение относится к сепарации пылевидного топлива, Цель - повышение эффективности сепарации. Во входном окнесепарационной камеры (СК) 1 сепараторарасположена жалюзийно-сопловая решетка3, напротив которой под установленным вСК 1 напротив верхнего сопла 7 решетки 3шибером 8 установлены вертикальные поворотные рассекатели 9. Ширина рассекателей 9 равна ширине рабочего колеса вентилятора, При этом СК 1 разделена продольными перегородками 11 на направляющие каналы. В верхней части СК 1 расположено приспособление 4 для вывода готовой пыле- газовой смеси, выполненное в виде отводных патрубков 10. Каждый из патрубков 10 сообщен с соответствующим направляющим каналом. В нижней части СК 1 расположен П 5 возврата недомолотых частиц. Посредством входного окна с СК 1 сообщено выходное отверстие подводящего П 6 пылегазовой смеси, входное отверстие которого сообщено с нагнетательной ветвью вентилятора. Частицы пыли сепарируются к внешней стороне П 6, поступают в СК 1 через верхнее сопло 7 и направляются шибером 8 вдоль решетки 3, Слабозапыленный агент, поступающий через нижние сопла 7 решетки 3, пересекает этот поток и выносит угольную пыль заданного помола в выходной П, Крупные частицы сбрасываются через П 5 в мельницу для домола, Рассекатели 9 и перегородки 11 регулируют раздачу пылепотоков по П 10 к горелкам. 3 ил,Изобретение относится к устройствам для сепарации пылевидного топлива,Цель изобретения - повышение эффективности сепарации,На фиг.1 изображен сепаратор, продольный разрез; на фиг.2 - то же, поперечный разрез; на фиг,3 - то же, вид сверху,Сепаратор содержит сепарационную камеру 1 с входным окном 2, в котором установлена жалюзийно-сопловая решетка 3, перекрывающая всю площадь входного окна 2, приспособление 4 для вывода готовой пылегазовой смеси, патрубок 5 для возврата в мельницу, вентилятор недомолотых частиц, подводящий патрубок б пылегазовой смеси, на выходе из верхнего сопла 7 жалюзийной решетки 3 в камере 1 установлен шибер 8, на выходе из нижних сопел решетки 3 в пределах ширины рабочего колеса мельницы-вентилятора и по бокам жалюзийной решетки 3 установлены поворотные вертикальные рассекатели 9, а приспособление 4 по числу обслуживаемых сепаратором горелок выполнено в виде патрубков 10 отвода готовой пылегазовой смеси к горелкам топочной камеры, перегородки 11 в сепарационной камере, образующие каналы к отводным патрубкам 10.Сепаратор работает следующим образом,Пылегазовая смесь из мельницы-вентилятора поступает по патрубку б в сепарационную камеру 1. Благодаря инерционным силам, возникающим при повороте пылегазового потока, частицы пыли сепарируются к внешней стороне патрубка б, поступают в сепарационную камеру 1 через верхнее сопло 7 и направляются поворотным шибером 8 вдоль решетки 3. Слабозапыленный транспортирующий агент, поступающий через нижние сопла решетки 3, пересекает поток, поступающий через верхнее сопло 7 решетки, выносит угольную пыль заданного помола в выходной патрубок сепаратора,Крупные частицы по инерции сбрасываются через патрубок 5 в мельницу-вентилятор для их домола; Дополнительно установленные вертикальные рассекатели 9 размывают в горизонтальной плоскости сепарационной камеры 1 образующиеся кон 10 15 20 25 30 35 40 45 50 центрированные струи угольной пыли и в сочетании с перегородами 11, установленными в сепарационной камере, позволяют регулировать раздачу пылепотоков по отводным патрубкам 10 к горелкам.Использование изобретения позволит увеличить коэффициент полидисперсности готовой пыли, обеспечить оптимальную раздачу пылегазового потока по горелкам без установки на выходном патрубке сепаратора металлоемкого, с большим гидравлическим сопротивлением специального пыледелителя, и тем самым значительно упростить систему пылеприготовления с мельницами-вентиляторами, снизить металлоемкость, повысить производительность .мельниц-вентиляторов в результате снижения гидравлического сопротивления напорного тракта пылесистемы.Формула изобретения Инерционный сепаратор, включающий сепарационную камеру, во входном окне которой расположена жалюзийно-сопловая решетка, приспособление для вывода готовой пылегазовой смеси, расположенное в верхней части сепарационной камеры, патрубок возврата недомолотых частиц, расположенный в нижней части сепарационной камеры, подводящий патрубок пылегазовой смеси, выходное отверстие которого сообщено с сепарационной камерой посредством входного окна, а входное отверстие - с нагнетательной ветвью вентилятора, и шибер, установленный в сепарационной камере напротив верхнего сопла жалюзийно-сопловой решетки, о т л и ч а ю щ и йс я тем, что, с целью повышения эффективности сепарации, он снабжен вертикальными поворотными рассекателями, установленными напротив жалюзийно-сопловой решетки под шибером, продольными перегородками, делящими сепарационную камеру на направляющие каналы, при этом ширина рассекателей равна ширине рабочего колеса вентилятора, а приспособление для вывода готовой пыле- газовой смеси выполнено в виде отводных патрубков, каждый из которых сообщен с соответствующим направляющим каналом,1639182Составитель Л, Касаточкина едактор 8. Данко Техред М.Моргентал Корректор Н. Ревск Заказ 979 Тираж 381 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СС113035, Москва, Ж, Раущская наб., 4/5Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
