Стенд в. б. овандера для испытания уплотнителей

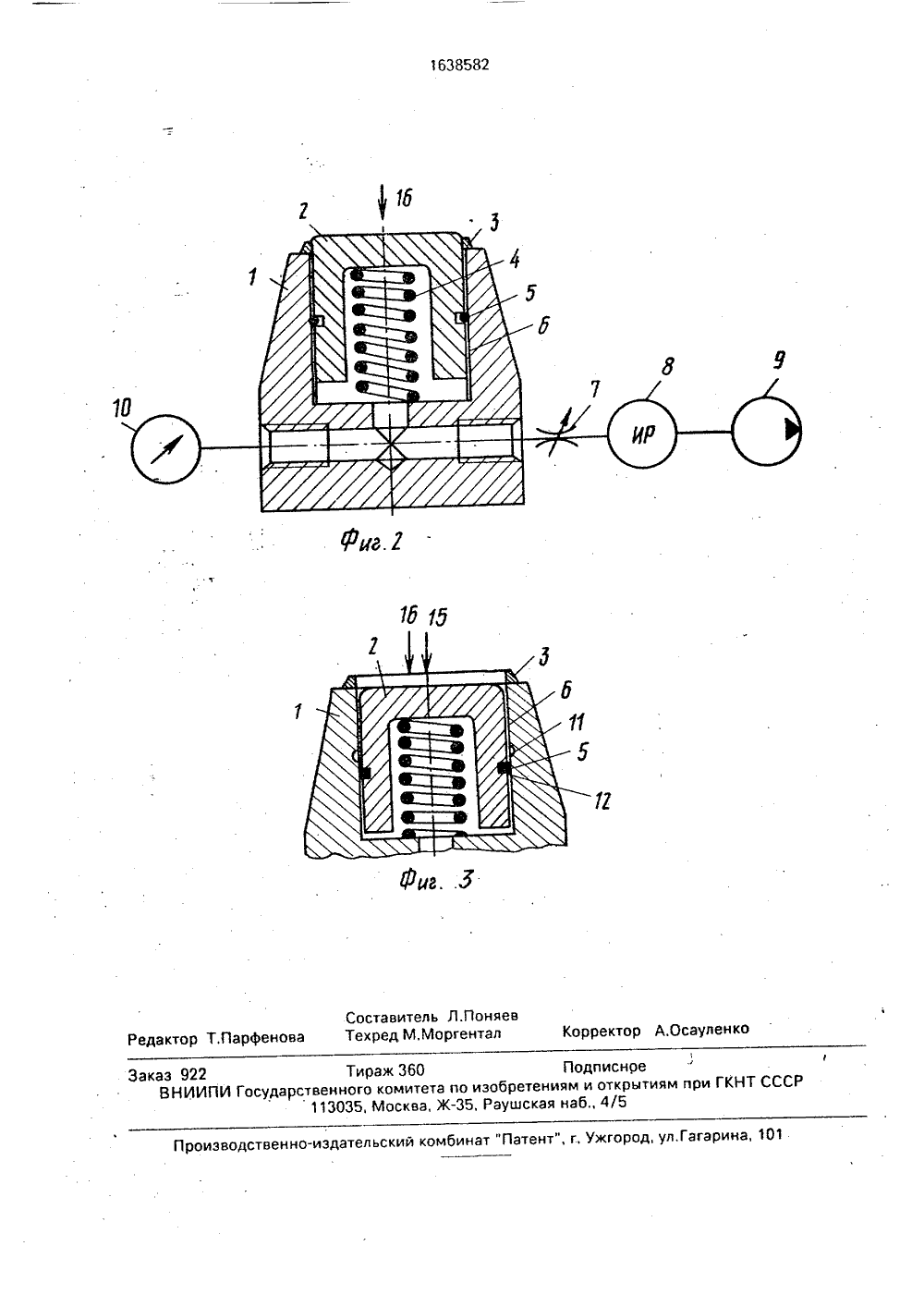

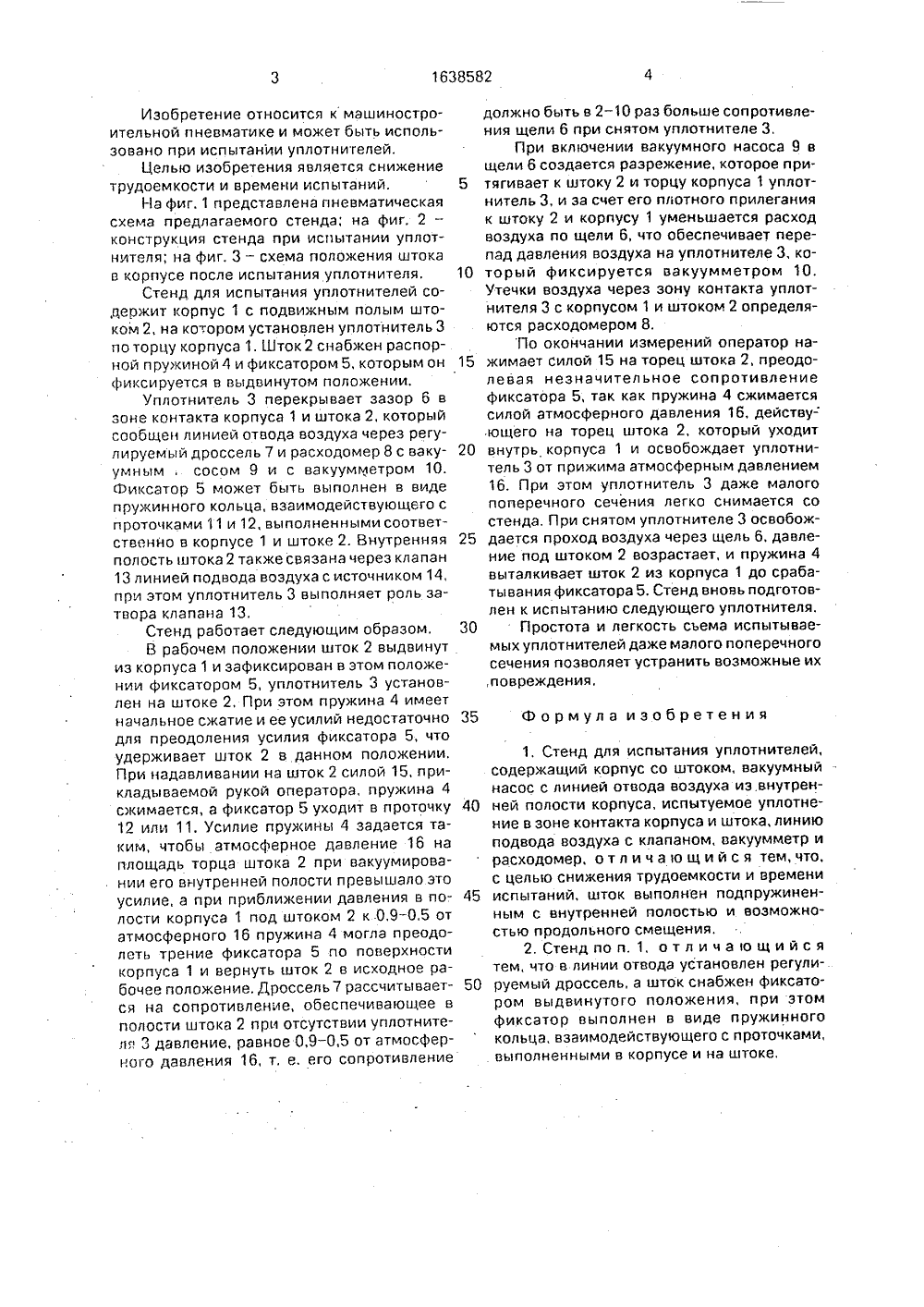

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 01 М 3/10 Й КОМИТЕТЯМ И ОТКРЫТИЯ ГОСУДА Р СТВЕ ННПО ИЗОБРЕТЕНПРИ ГКНТ СССР К АВТОРСКОМУ ЕТЕЛЬСТВ(56) Авторское свидетельство СССР Ф 718741, кл. 0 01 М 3/10, 1978.(54) СТЕНД В. Б. ОВАНДЕРА ДЛЯ ИСПЫТАНИЯ УПЛОТНИТЕЛЕЙ(57) Изобретение может быть использовано при испытании уплотнителей. Целью изобретения является снижение трудоемкости и времени испытаний. Стенд содержит кор, пус 1 с подвижным полым штоком 2, на котором установлен уплотнитель по торцу корпуса 1. Шток 2 снабжен пружиной 4 и фиксатором 5 выдвинутого положения, Уплотнитель перекрывает зазор в зоне контакта корпуса 1 и штока 2, который сообщен линиями с вакуумным насосом 9 через регулируемый дроссель 7 и расходомер 8. с вакуумметром 10 и с источником 14 через клапан 13. При надавливании на шток 2 силой 15 пружина 4 сжимается, а фиксатор 5 уходит в проточку, Усилие пружины 4 задается выше усилия от атмосферного давления 16 на площадь торца штока 2 при вакуумировании внутренней его полости. При этом обеспечиваются контроль и испытание уплотнителей даже малых поперечных сечений и удобство их снятия беэ повреждений. 1 з, и. ф-лы, 3 ил.Изобретение относится к машиностроительной пневматике и может быть использовано при испытании уплотнителей,Целью изобретения является снижение трудоемкости и времени испытаний.На фиг. 1 представлена пневматическая схема предлагаемого стенда; на фиг. 2 - конструкция стенда при испытании уплотнителя; на фиг. 3 - схема положения штока в корпусе после испытания уплотнителя,Стенд для испытания уплотнителей содержит корпус 1 с подвижным полым штоком 2, на котором установлен уплотнитель 3 по торцу корпуса 1. Шток 2 снабжен распорной пружиной 4 и фиксатором 5. которым он фиксируется в выдвинутом положении.Уплотнитель 3 перекрывает зазор 6 в зоне контакта корпуса 1 и штока 2, который сообщен линией отвода воздуха через регулируемый дроссель 7 и расходомер 8 с вакуумным, сосом 9 и с вакуумметром 10. Фиксатор 5 может быть выполнен в виде пружинного кольца, взаимодействующего с проточками 11 и 12, выполненными соответственно в корпусе 1 и штоке 2. Внутренняя полость штока 2 также связана через клапан 13 линией подвода воздуха с источником 14, при этом уплотнитель 3 выполняет роль затвора клапана 13,Стенд работает следующим образом, В рабочем положении шток 2 выдвинут из корпуса 1 и зафиксирован в этом положении фиксатором 5, уплотнитель 3 установлен на штоке 2, При этом пружина 4 имеет начальное сжатие и ее усилий недостаточно для преодоления усилия фиксатора 5, что удерживает шток 2 в данном положении. При надавливании на шток 2 силой 15, прикладываемой рукой оператора, пружина 4 сжимается, а фиксатор 5 уходит в проточку 12 или 11. Усилие пружины 4 задается таким, чтобы атмосферное давление 16 на площадь торца штока 2 при вакуумировании его внутренней полости превышало это усилие, а при приближении давления в полости корпуса 1 под штоком 2 к 0,9 - 0,5 от атмосферного 16 пружина 4 могла преодолеть трение фиксатора 5 по поверхности корпуса 1 и вернуть шток 2 в исходное рабочее положение, Дроссель 7 рассчитывается на сопротивление, обеспечивающее в полости штока 2 при отсутствии уплотнителя 3 давление, равное 0,9-0,5 от атмосферного давления 16, т. е. его сопротивление35 4045 50 5 10 15 20 25 30 должно быть в 2 - 10 раз больше сопротивления щели 6 при снятом уплотнителе 3,При включении вакуумного насоса 9 в щели 6 создается разрежение, которое притягивает к штоку 2 и торцу корпуса 1 уплотнитель 3, и за счет его плотного прилегания к штоку 2 и корпусу 1 уменьшается расход воздуха по щели 6, что обеспечивает перепад давления воздуха на уплотнителе 3, который фиксируется вакуумметром 10. Утечки воздуха через зону контакта уплотнителя 3 с корпусом 1 и штоком 2 определяются расходомером 8,По окончании измерений оператор нажимает силой 15 на торец штока 2, преодолевая незначительное сопротивление фиксатора 5, так как пружина 4 сжимается силой атмосферного давления 16, действу- ющего на торец штока 2, который уходит внутрь корпуса 1 и освобождает уплотнитель 3 от прижима атмосферным давлением 16. При этом уплотнитель 3 даже малого поперечного сечения легко снимается со стенда. При снятом уплотнителе 3 освобождается проход воздуха через щель 6, давление под штоком 2 возрастает, и пружина 4 выталкивает шток 2 из корпуса 1 до срабатывания фиксатора 5. Стенд вновь подготовлен к испытанию следующего уплотнителя.Простота и легкость съема испытываемых уплотнителей даже малого поперечного сечения позволяет устранить возможные их ,повреждения,Формула изобретения 1, Стенд для испытания уплотнителей, содержащий корпус со штоком, вакуумный насос с линией отвода воздуха из внутренней полости корпуса, испытуемое уплотнение в зоне контакта корпуса и штока, линию подвода воздуха с клапаном, вакуумметр и расходомер. о т и и ч а ю щ и й с я тем, что, с целью снижения трудоемкости и времени испытаний, шток выполнен подпружиненным с внутренней полостью и возможностью продольного смещения.2, Стендпоп.1, отличающийся тем, что в линии отвода установлен регули-. руемый дроссель, а шток снабжен фиксатором выдвинутого положения, при этом фиксатор выполнен в виде пружинного кольца, взаимодействующего с проточками, выполненными в корпусе и на штоке.1 б 385821 б 15Составитель Л.Поняеведактор Т.Парфенова Техред М, Моргентал Корректор А.Осауленко аказ 922 Тираж 360 Подписнре ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ ССС113035, Москва, Ж, Раушская наб 4/5Производственно-издательский комбинат "Патент", г, Ужгород, ул,Гагарина, 101
