Генератор напряжения пилообразной формы

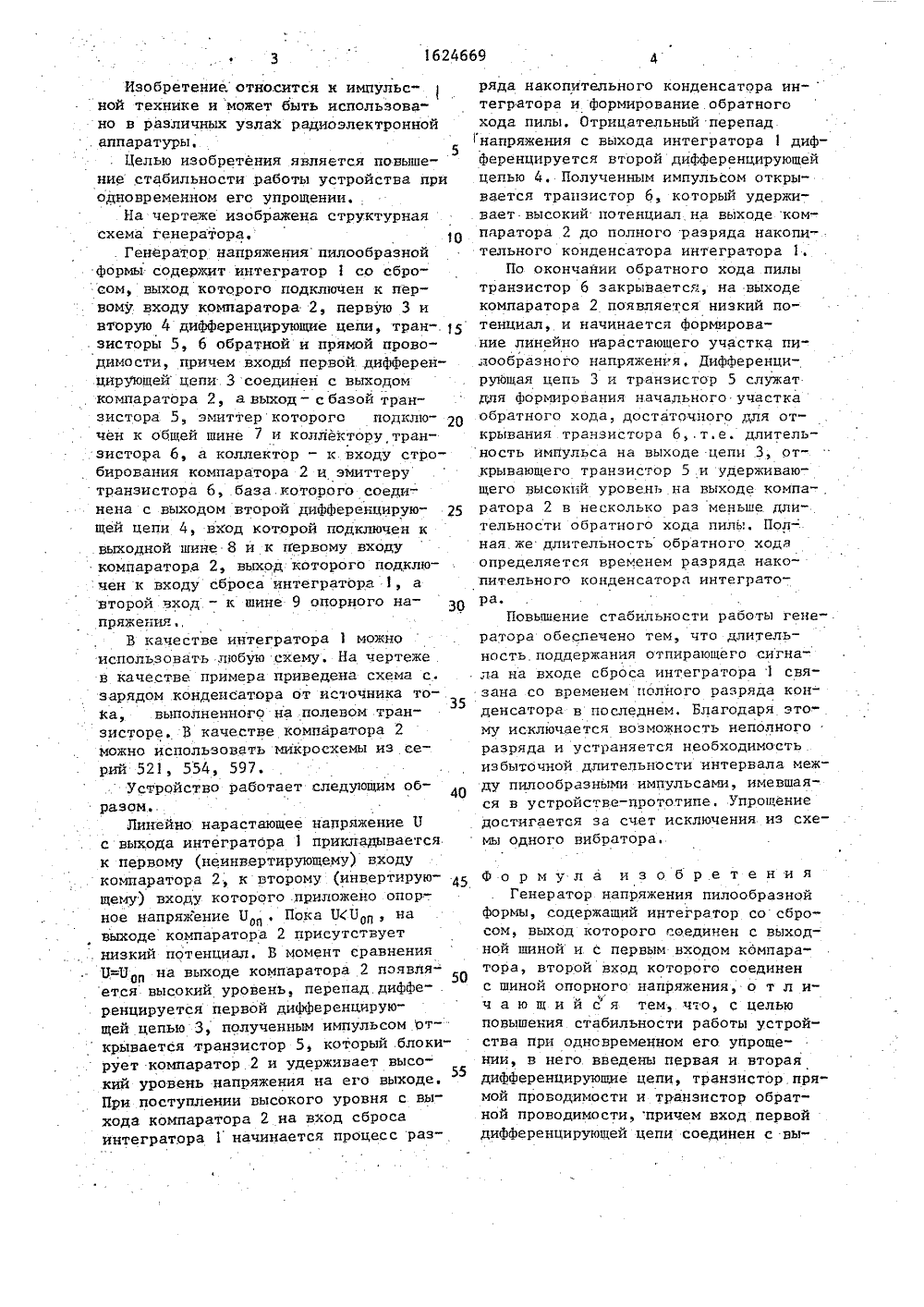

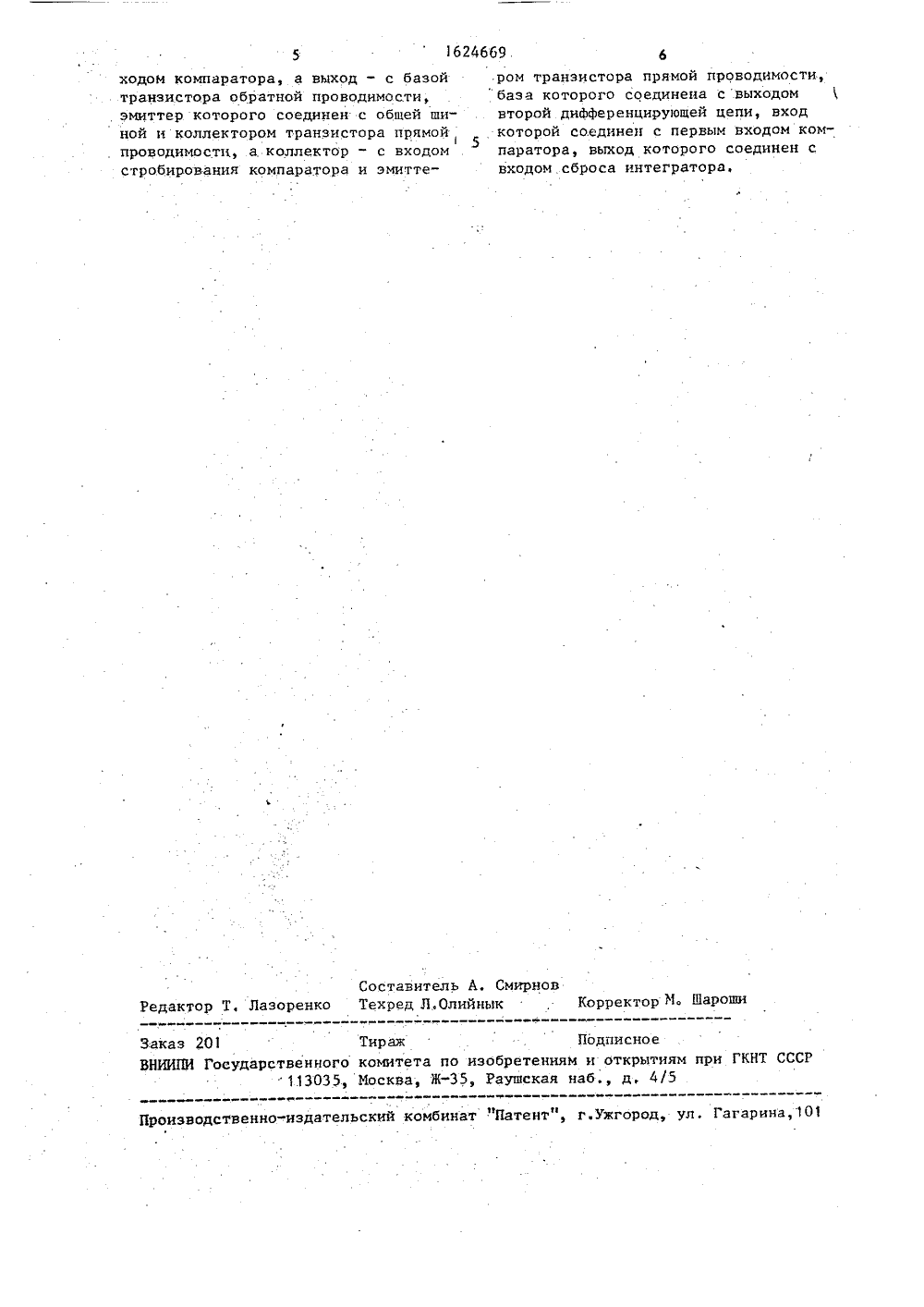

Изобретение, относится к импульсной технике и может быть использовано в различных узлах радиоэлектроннойаппаратуры,Целью изобретения является повышение стабильности .работы устройства приодновременном его упрощении.На чертеже изображена структурнаясхема генератора. 10. Генератор напряжения пилообразнойформы содержит интегратор 1 со сбросом, выход которого подключен к первому входу компаратора 2, первую 3 ивторую 4 дифференцирующие цепи, транзисторы 5, 6 обратной и прямой проводимости, причем входЫ первой дифферен"цирующей цепи 3 соединен с выходомкомпаратора 2, а выход - с базой транзистора 5, эмиттеркоторого подключен к общей шине 7 и коллектору транзистора б, а коллектор - к входу стробирования компаратора 2 и эмиттерутранзистора 6, база. которого соединена с выходом второй дифференцирующей цепи 4, вход которой подключен квыходной шине 8 и к первому входукомпаратора 2, выход которого подключен к входу сброса интегратора 1, авторой вход - к шине 9 опорного напряженияВ качестве интегратора 1 можноиспользовать любую схему, На чертежев качестве примера приведена схема с.зарядом кондеисатора от источника то 35ка выполненного на полевом тран" зисторе. В качестве компаратора 2можно использовать микросхемы из серий 521, 554, 597.Устройство работает следующим образомЛинейно нарастающее напряжение Н с выхода интегратора 1 прикладывается к первому (неинвертирующему) входукомпаратора 2, к второму (инвертирующему) входу которого приложено опорное напряжение ПОяПока КП 0 п У на выходе компаратора 2 присутствует низкий потенциал, В момент сравнения Ц=П на выходе компаратора 2 появляапется высокий уровень перепад диффе- .ренцируется первой дифференцирующей цепью 3, полученным импульсом открывается транзистор 5, который .блокирует компаратор 2 и удерживает высо 55 кий уровень напряжения на его выходе. При поступлении высокого уровня с вы" хода компаратора 2 на вход сброса интегратора 1 начинается процесс разряда накопительного конденсатора ин-тегратора и формирование обратного хода пилы, Отрицательный перепад напряжения с выхода интегратора 1 дифференцируется второй дифференцирующей цепью 4, Полученным импульсом открывается транзистор 6, который удержи" вает высокий потенциал на выходе компаратора 2 до полного разряда накопительного конденсатора интегратора 1.По окончании обратного хода пилы транзистор 6 закрывается, на выходе компаратора 2 появляется низкий потенциал, и начинается формирование линейно нарастающего участка пи" сообразного напряженгя. Дифференцируйщая цепь 3 и транзистор 5 служат для формирования начального участка обратного хода, достаточного для открывания транзистора б,.т.е. длительность импульса на выходе цепи 3, открывающего транзистор 5.и удерживающего высокий уровень на выходе компаратора 2 в несколько раз меньше длительности обратного хода пилы. Пол-. ная же длительность обратного хода определяется временем разряда накопительного конденсатора интегратора.Повышение стабильности работы генератора обеспечено тем, что длительность. поддержания отпирающего сигнала на входе сброса интегратора 1 связана со временем полного разряда конденсатора в последнем, Благодаря этому исключается возможность неполного разряда и устраняется необходимость. избыточной длительности интервала между пилообразными импульсащ, имевшаяся в устройстве-прототипе. Упрощение достигается за счет исключения из схемы одного вибратора. Формула изобретенияГенератор напряжения пилообразной формы, содержащий интегратор со сбросом, выход которого соединен с выходной шиной и с первым входом компаратора, второй вход которого соединен с шиной опорного напряжения, о т л ич а ю щ и й с я тем, что, с целью повышения стабильности работы устройства при одновременном его упрощении, в него введены первая и вторая дифференцирующие цепи, транзистор.прямой проводимости и транзистор обратной проводимости, причем вход первой дифференцирующей цепи соединен с вы1624669. Составитель А, СмирновРедактор Т. Лазаренко Техред Л,Олийнык Корректор М. Шароши Заказ 201 Тираж ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР1.13035., Москва, Ж, Раушская наб., д, 4/5 Производственно-издательский комбинат "Патент", г.ужгород, ул, Гагарина, 101 ходом компаратора, а выход - с базой транзистора обратной проводимости, эмиттер которого соединен с общей шиной и коллектором транзистора прямой1 проводимости, а коллектор - с входом стробирования компаратора и эмиттерам транзистора прямой проводимости,база которого соединена с выходомвторой дифференцирующей цепи, вход 5которой соединен с первым входам компаратора, выход которого соединен свходом сброса интегратора.
