Устройство для неразрушающего контроля объектов с использованием метода газоразрядной визуализации
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1624395
Авторы: Банковский, Перчик, Смирнова, Шигалов
Текст

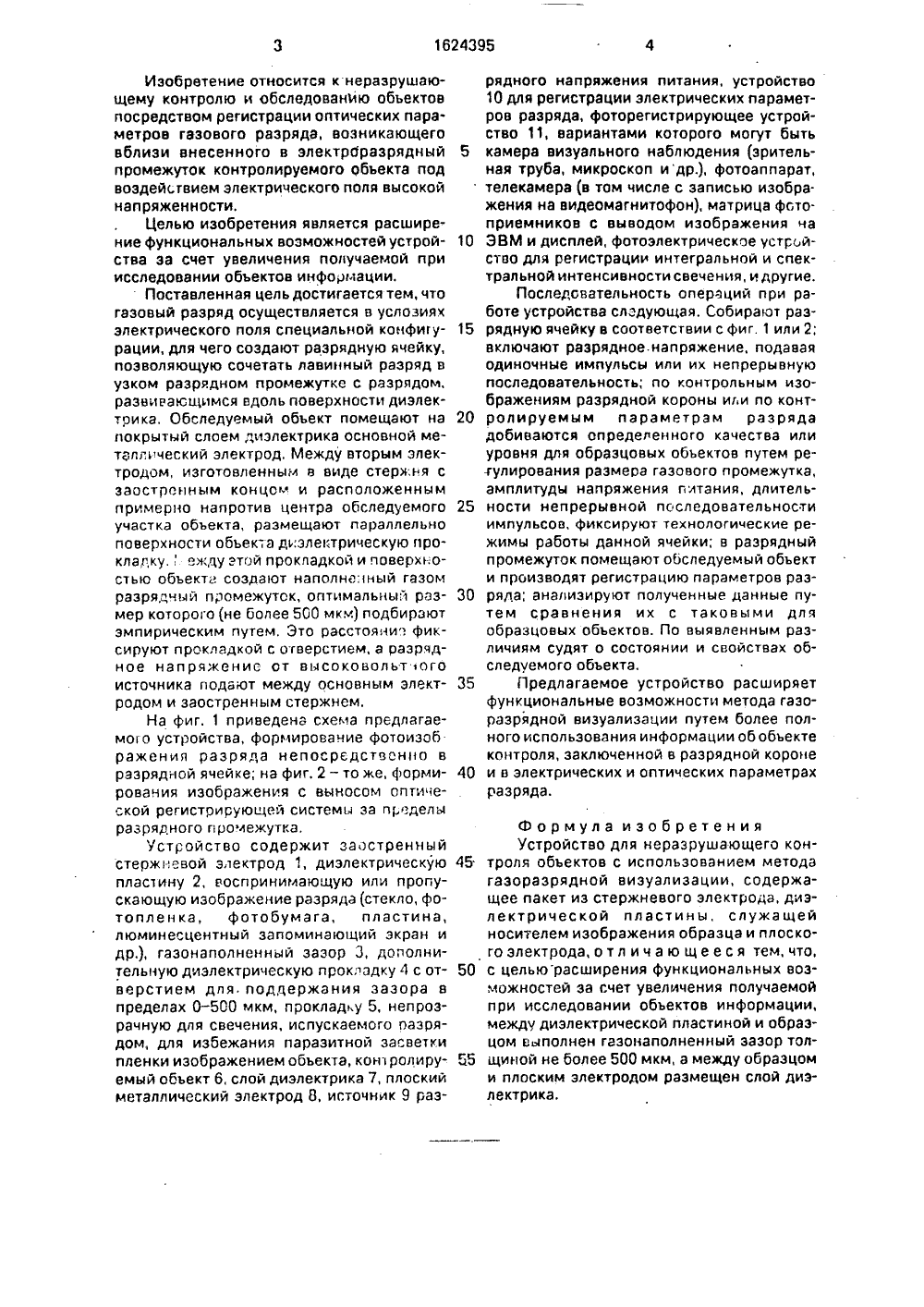

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 03 В 41 КОМИТЕТИ ОТКРЫТИЯМ ГОСУДАРСТВЕННПО ИЗОБРЕТЕНИПРИ ГКНТ СССР НИЕ ИЗОБРЕТЕНИ К АВТОРСКОМУ СВ ЕЛЬ ТВУ Фь(71) Ленинградский политехнический институт им. М.И,Калинина(56)Зюнов В.Т., Коркин Ю.В. Аналитический обзор литературы по газоразрядной визуализации (методу Кирлиан), ИПАН СССР, деп. ВИНИТИ, 1985, В 4117 - 85.Баньковский Н,Г., Коротков К.Т П ет ро в Н.Н. Физические процессы формирования иэображений при газоразрядной визуализации. Радиотехника и электроника. Т, 31, вып. 4, 1986, с. 625, 643. (54) УСТРОЙСТВО ДЛЯ НЕРАЗРУШАЮЩЕГО КОНТРОЛЯ ОБЬЕКТОВ С ИСПОЛЬЗОВАНИЕМ МЕТОДА ГАЗОРАЗ РЯДНОЙ ВИЗУАЛИЗАЦИИ (57) Изобретение относится к неразрушающему контролю и обследованию объектов посредством регистрации оптических параметров газового разряда, воэникающе",Ж 1624395 А 1 го вблизи внесенного в электроразрядный промежуток контролируемого объекта под воздействием электрического поля высокой напряженности. Целью изобретения является расширение функциональных возможностей устройства за счет увеличения получаемой при исследовании объектов информации. Для этого газовый разряд осуществляют в условиях электрического поля специальной конфигурации, создаваемого в ячейке между стержневым электродом 1 и пакетом, содержащим диэлектрическую пластину 2, воспринимающую информацию, газонаполненный зазор 3, дополнительную диэлектрическую прокладку 4 с отверстием для поддержания зазора 3 в пределах 0-500 мкм, прокладку 5, непрозрачную для свечения разряда, контролируемый объект 6, слой 7 диэлектрика и плоский металлический электрод 8, Электрические и оптические параметры разряда регистрируются устройствами 10 и 11 а соответственно. 2 ил, ОлИзобретение относится к неразрушающему контролю и обследованию объектов посредством регистрации оптических параметров газового разряда, возникающего вблизи внесенного в электроразрядный промежуток контролируемого объекта под воздействием электрического поля высокой напряженности.Целью изобретения является расширение функциональных возможностей устройства за счет увеличения получаемой при исследовании объектов информации.Поставленная цель достигается тем, что газовый разряд осуществляется в услозиях электрического поля специальной конфигурации, для чего создают разрядную ячейку, позволяющую сочетать лавинный разряд в узком разрядном промежутке с разрядом, развивающимся вдоль поверхности диэлек, оика. Обследуемый объект помещают на покрытый слоем диэлектрика основной металлический электрод. Между вторым электродом, изготовленным в виде стержня с заостренным концом и расположенным примерно напротив центра обследуемого участка объекта, размещают параллельно поверхности объекта диэлектрическую прокладку,ежду этой прокладкой и поверхностью объекта создают наполненный газом разрядчый промежуток, оптимальный размер которого(не более 500 мкм) подбирают эмпирическим путем, Это расстояни", фиксируют прокладкой с отверстием, а разрядное напряжение от вцсоковольт ого источника подают между основным электродом и заостренным стержнем.На фиг. 1 приведена схема предлагаемо 1 о устройства, формирование фотоизоб ражения разряда непосредственно в разрядной ячейке; на фиг, 2 - то же, формирования изображения с выносом оптической регистрирующей системы за пределы разрядного промежутка.Устройство содержит заостренный стержневой электрод 1, диэлектрическую плас 1 ину 2, воспринимающую или пропускающую изображение разряда (стекло, фотопленка, фотобумага, пластина, люминесцентный запоминающий экран и др.), газонаполненный зазор 3, дополнительную диэлектрическую прокладку 4 с отверстием для, поддержания зазора в пределах 0 - 500 мкм, проклад,у 5, непрозрачную для свечения, испускаемого пазрядом, для избежания параэитной засветки пленки иэображением объекта, кон 1 ролируемый объект 6, слой диэлектрика 7, плоский металлический электрод 8, источник 9 раэ 45 50 г 5 с цельюрасширения функциональных возможностей за счет увеличения получаемой при исследовании объектов информации, между диэлектрической пластиной и образцом выполнен гаэонаполненный зазор толщиной не более 500 мкм, а между образцом и плоским электродом размещен слой диэлектрика,5 10 15 20 25 30 35 40 рядного напряжения питания, устройство 10 для регистрации электрических параметров разряда, фоторегистрирующее устройство 11, вариантами которого могут быть камера визуального наблюдения (зрительная труба, микроскоп идр,), фотоаппарат, телекамера (в том числе с записью изображения на видеомагнитофон), матрица фстоприемников с выводом изображения ча ЭВМ и дисплей, фотоэлектрическое устройство для регистрации интегральной и спектральной интенсивности свечения, и другие.Последовательность операций при работе устройства следующая. Собирают разрядную ячейку в соответсгвии с фиг. 1 или 2; включают разрядное.напряжение, подавая одиночные импульсы или их непрерывную последовательность; по контрольным изображениям разрядной короны или по контролируемым параметрам разряда добиваются определенного качества или уровня для образцовых объектов путем регулирования размера газового промежутка, амплитуды напряжения питания, длительности непрерывной последовательности импульсов, фиксируют технологические режимы работы данной ячейки; в разрядный промежуток помещают обследуемый объект и производят регистрацию параметров разряда; анализируют полученные данные путем сравнения их с таковыми для образцовых объектов. По выявленным различиям судят о состоянии и свойствах обследуемого объекта.Предлагаемое устройство расширяет функциональные возможности метода газо- разрядной визуализации путем более полного использования информации об объекте контроля, заключенной в разрядной короне и в электрических и оптических параметрах разряда,Формула изобретения Устройство для неразрушающего контроля объектов с использованием метода гаэоразрядной визуализации, содержащее пакет из стержневого электрода, диэлектрической пластины, служащей носителем изображения образца и плоского электрода, о т л и ч а ю щ е е с я тем, что,1624395Составитель С, Хартов Редактор Т. Парфенова Техред М.Моргентэл Корректор Н, Ревская Заказ 188 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раущская на 6., 4/5Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101
СмотретьЗаявка
4416842, 14.03.1979
ЛЕНИНГРАДСКИЙ ПОЛИТЕХНИЧЕСКИЙ ИНСТИТУТ ИМ. М. И. КАЛИНИНА
СМИРНОВА ЕЛЕНА ЛЕОНИДОВНА, БАНЬКОВСКИЙ НОРБЕРТ ГЕОРГИЕВИЧ, ПЕРЧИК ЭРНСТ БОРИСОВИЧ, ШИГАЛОВ ВАЛЕНТИН КОНСТАНТИНОВИЧ
МПК / Метки
МПК: G03B 41/00
Метки: визуализации, газоразрядной, использованием, метода, неразрушающего, объектов
Опубликовано: 30.01.1991
