Формирователь последовательности импульсов

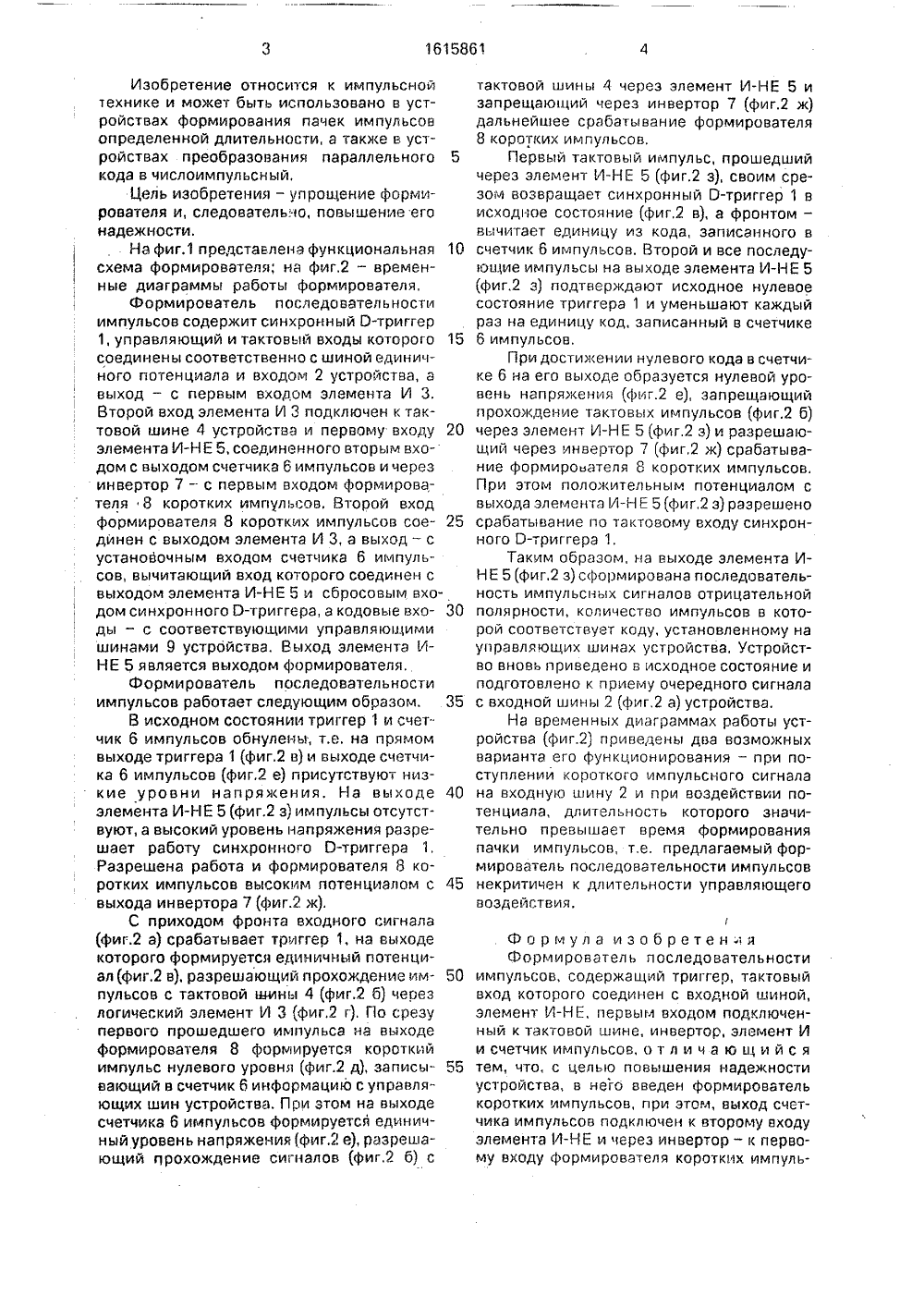

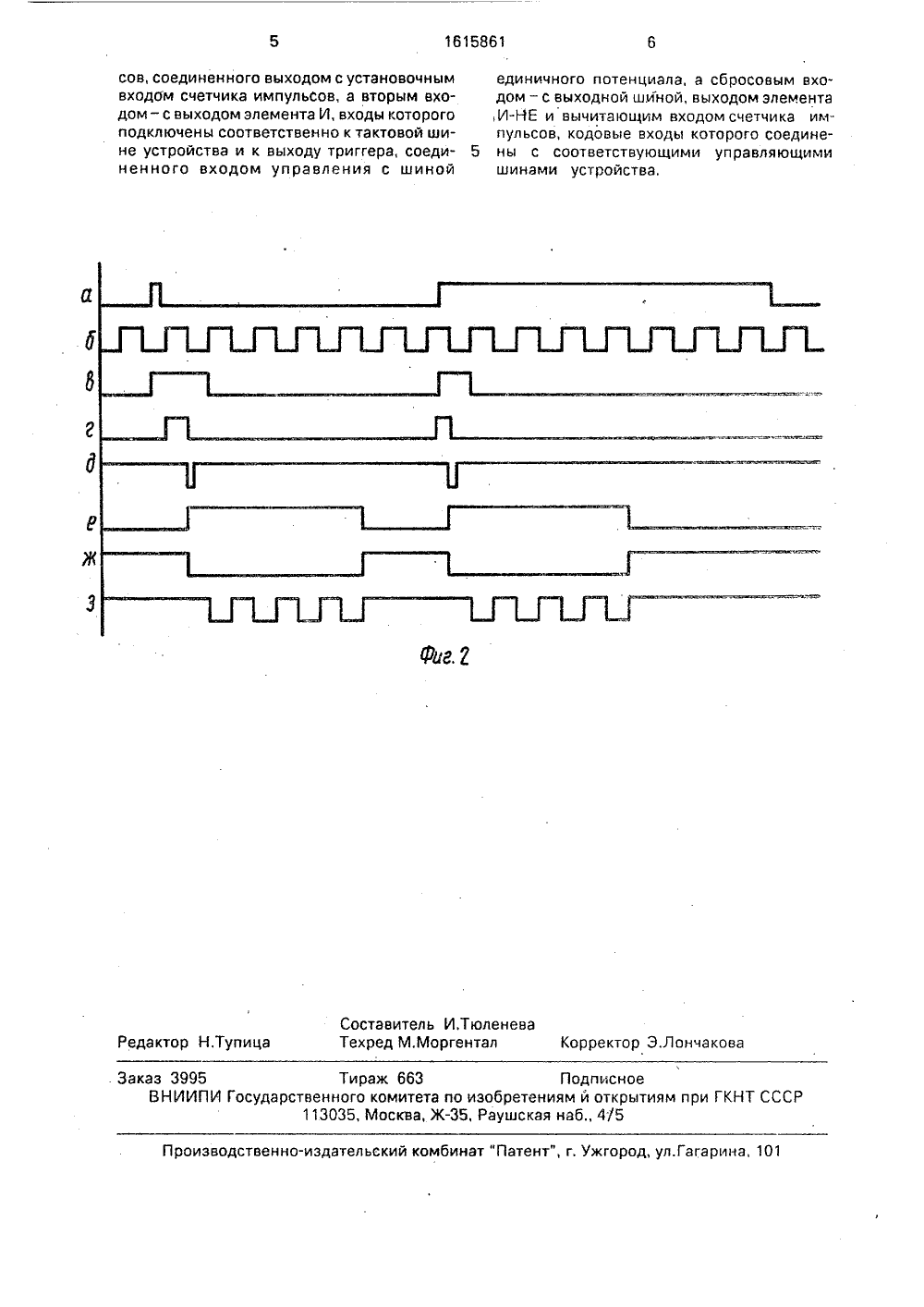

(51 ОПИСАНИЕ ИЗОБРЕТ К АВТО МУ СВИДЕТЕЛЬСТ ВАГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯПРИ ГКНТ СССР(56) Авторское свидетельство СССР М 661745, кл, Н 03 К 5/01, 1977.Авторское свидетельство СССР М 1272480, кл, Н 03 К 3/64, 1985.(54) ФОРМИРОВАТЕЛЬ ПОСЛЕДО ТЕЛ Ь НОСТИ ИМПУЛ Ь СО В(57) Изобретение относится к импульсной технике и может быть использовано в устройствах формирования пачек импульсов. определенной длительности, а также в устройствах преобразования параллельного кода в числоимпульсный, Целью изобретения является упрощение формирователя и, следовательно, повышение его надежности. Поставленная цель достигается изменением связей между элементами устройства, включающего синхронный О-триггер 1, эле- мент И 3, элемент И-НЕ 5, счетчик 6 импульсов, инвертор 7, а также введением в состав устройства формирователя 8 коротких импульсов. Формирователь последовательности импульсов содержит также входную 2 и тактовую 4 шины и управляющие кодовые шины 9. На своем выходе устройство формирует последовательность импульсных сигналов, длительность которых соответствует длительности тактовых импульсов, а число - коду на управляющих шинах форми- Я рователя. 2 ил.10 15 20 25 Изобретение относится к импульсной технике и может быть использовано в устройствах формирования пачек импульсов определенной длительности, а также в устройствах преобразования параллельного кода в числоимпульсный,Цель изобретения - упрощение формирователя и, следовательно, повышение его надежности.На фиг.1 представлена функциональная схема формирователя; на фиг.2 - временные диаграммы работы формирователя,Формирователь последовательности импульсов содержит синхронный О-триггер 1, управляющий и тактовый входы которого соединены соответственно с шиной единичного потенциала и входом 2 устройства, а выход - с первым входом элемента И 3. Второй вход элемента И 3 подключен к тактовой шине 4 устройства и первому входу элемента И-НЕ 5, соединенного вторым входом с выходом счетчика 6 импульсов и через инвертор 7 - с первым входом формирова,- теля 8 коротких импульсов, Второй вход формирователя 8 коротких импульсов соединен с выходом элемента И 3, а выход - с установочным входом счетчика 6 импульсов, вычитающий вход которого соединен с выходом элемента И-НЕ 5 и сбросовым входом синхронного О-триггера, а кодовые входы - с соответствующими управляющими шинами 9 устройства. Выход элемента ИНЕ 5 является выходом формирователя.Формирователь последовательности импульсов работает следующим образом.В исходном состоянии триггер 1 и счетчик 6 импульсов обнулены, т,е. на прямом выходе триггера 1 (фиг,2 в) и выходе счетчика 6 импульсов (фиг,2 е) присутствуют низкие уровни напряжения. На выходе элемента И-НЕ 5 (фиг.2 з) импульсы отсутствуют, а высокий уровень напряжения разрешает работу синхронного О-триггера 1, Разрешена работа и формирователя 8 коротких импульсов высоким потенциалом с выхода инвертора 7 (фиг.2 ж),С приходом фронта входного сигнала (фиг.2 а) срабатывает триггер 1, на выходе которого формируется единичный потенциал (фиг.2 в), разрешающий прохождение импульсов с тактовой щины 4 (фиг,2 б) через логический элемент И 3 (фиг.2 г), По срезу первого прошедшего импульса на выходе формирователя 8 формируется короткий импульс нулевого уровня (фиг.2 д), записывающий в счетчик 6 информацию с управляющих шин устройства, При этом на выходе счетчика 6 импульсов формируется единичный уровень напряжения (фиг.2 е), разрешающий г 1 рохождение сигналов (фиг.2 б) с 30 35 40 45 50 55 тактовой шины 4 через элемент И-НЕ 5 и запрещающий через инвертор 7 (фиг.2 ж) дальнейшее срабатывание формирователя 8 коротких импульсов,Первый тактовый импульс, прошедший через элемент И-НЕ 5 (фиг.2 э), своим срезом возвращает синхронный О-триггер 1 в исходное состояние (фиг,2 в), а фронтом - вычитает единицу из кода, записанного в счетчик 6 импульсов. Второй и все последующие импульсы на выходе элемента И-НЕ 5 (фиг.2 з) подтверждают исходное нулевое состояние триггера 1 и уменьшают каждый раз на единицу код, записанный в счетчике 6 импульсов,При достижении нулевого кода в счетчике 6 на его выходе образуется нулевой уровень напряжения (фиг.2 е), запрещающий прохождение тактовых импульсов (фиг.2 б) через элемент И-НЕ 5 (фиг,2 з) и разрешающий через инвертор 7 (фиг,2 ж) срабатывание формирователя 8 коротких импульсов. При эгом положительным потенциалом с выхода элемента И-Н Е 5(фиг,2 з) разрешено срабатывание по тактовому входу синхронного О-триггера 1,Таким образом, на выходе элемента ИНЕ 5 (фиг,2 э) сформирована последовательность импульсных сигналов отрицательной полярности, количество импульсов в которой соответствует коду, установленному на управляющих шинах устройства, Устройство вновь приведено в исходное состояние и подготовлено к приему очередного сигнала с входной шины 2 (фиг,2 а) устройства.На временных диаграммах работы устройства (фиг.2) приведены два возможных варианта его функционирования - при поступлении короткого импульсного сигнала на входную шину 2 и при воздействии потенциала, длительность которого значительно превышает время формирования пачки импульсов, т,е. предлагаемый формирователь последовательности импульсов некритичен к длительности управляющего воздействия,Формула изобретен я Формирователь последовательности импульсов, содержащий триггер, тактовый вход которого соединен с входной шиной, элемент И-НЕ, первым входом подключенный к тактовой шине, инвертор, элемент И и счетчик импульсов, о т л и ч а ю щ и й с я тем, что, с целью повышения надежности устройства, в него введен формирователь коротких импульсов, при этом, выход счетчика импульсов подключен к второму входу элемента И-НЕ и через инвертор - к первому входу формирователя коротких импуль.Тупица каз 3995 Тираж 663 Подписное ВНИИПИ Государственного комитета по изобретениям й открытиям при ГКНТ ССС 113035, Москва, Ж, Раушская наб., 4/5 ственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина,Про сов, соединенного выходом с установочным входом счетчика импульсов, а вторым входом - с выходом элемента И, входы которого подключены соответственно к тактовой шине устройства и к выходу триггера, соединенного входом управления с шиной единичного потенциала, а сбросовым входом - с выходной шиной, выходом элемента ,И-НЕ и вычитающим входом счетчика импульсов, кодовые входы которого соедине ны с соответствующими управляющимишинами устройства,
