Пылесборник воздухоочистителя двигателя внутреннего сгорания

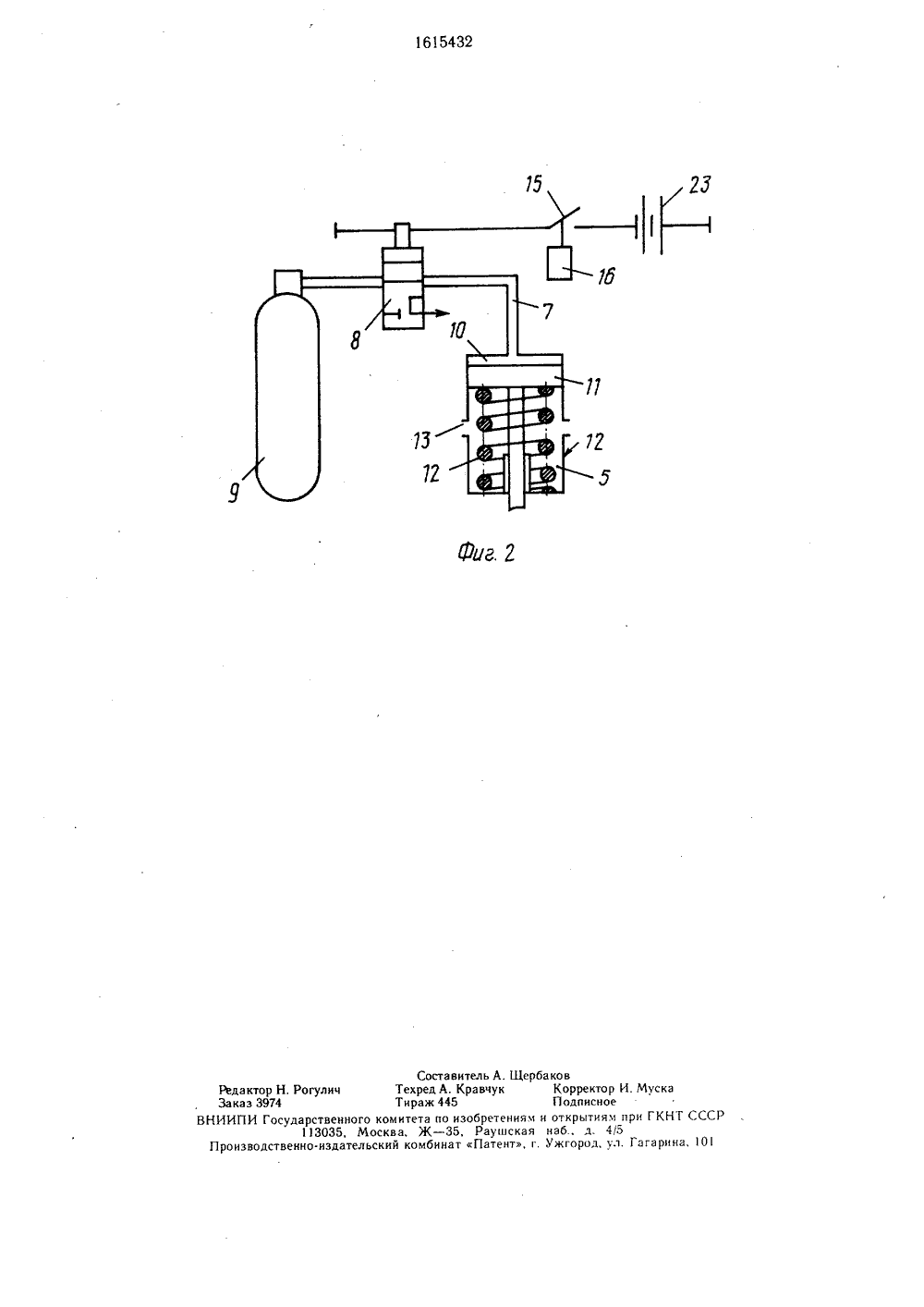

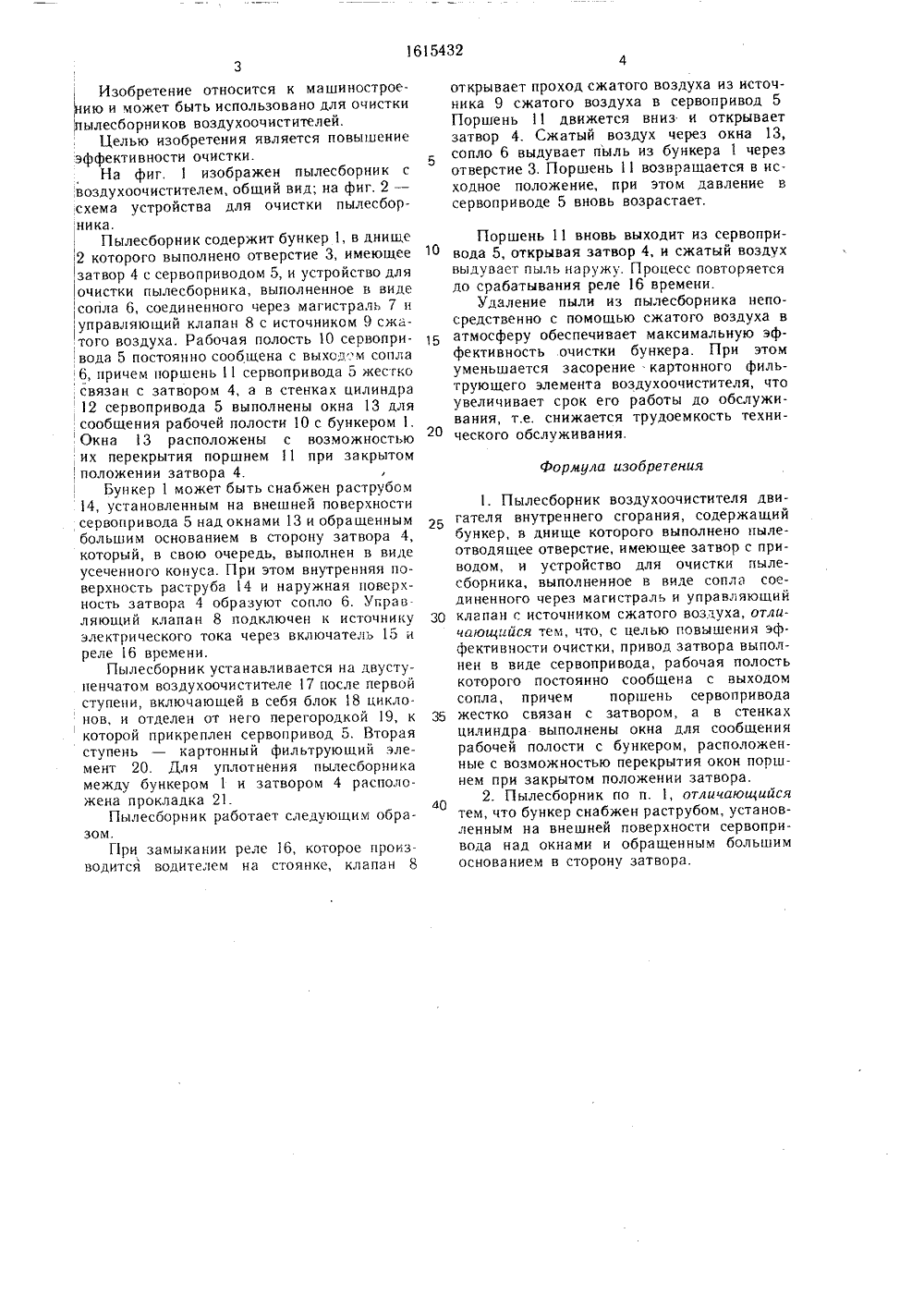

ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР ИЕ ИЗОБРЕ МУ СВИДЕТЕЛЬСТВУ(54) ПЫЛЕСБОРНИК ВОЗДУХООЧИСТИТЕЛЯ ДВИГАТЕЛЯ ВНУТРЕННЕГО СГОРАНИЯ(57) Изобретение позволяет повысить эффективность очистки путем выполнения пыле- сборника с бункером 1, в днище 2 которого выполнен затвор 4 с сервоприводом 5, и устройства для очистки воздуха, выполненного в виде сопла 6, к которому подво-ится сжатый воздух. Рабочая полость сервопривода 5 постоянно сообщена с выходом сопла 6 через окна 13, причем поршеьь 11 жестко связан с затвором 4. Окна 13 расположены с возможностью их перекрытия поршнем 11 при закрытом положении затвора. 1 з.п. ф-лы, 2 ил.Изобретение относится к машиностроению и может быть использовано для очистки пылесборников воздухоочистителей.Целью изобретения является повышение эффективности очистки.На фиг, 1 изображен пылесборник с воздухоочистителем, общий вид; на фиг. 2 - схема устройства для очистки пылесборника.Пылесборник содержит бункер 1, в днище 2 которого выполнено отверстие 3, имеющее затвор 4 с сервоприводом 5, и устройство для очистки пылесборника, выполненное в виде сопла 6, соединенного через магистраль 7 и управляющий клапан 8 с источником 9 сжатого воздуха. Рабочая полость 10 сервопривода 5 постоянно сообщена с выход. м сопла 6, причем поршень 11 сервопривода 5 жестко связан с затвором 4, а в стенках цилиндра 12 сервопривода 5 выполнены окна 13 для сообщения рабочей полости 10 с бункером 1. Окна 13 расположены с возможностью их перекрытия поршнем 11 при закрытомположении затвора 4.Бункер 1 может быть снабжен раструбом 14, установленным на внешней поверхности сервопривода 5 над окнами 13 и обращенным большим основанием в сторону затвора 4, который, в свою очередь, выполнен в виде усеченного конуса. При этом внутренняя поверхность раструба 14 и наружная поверхность затвора 4 образуют сопло 6. Уграв ляющий клапан 8 подключен к источнику электрического тока через включатель 15 и реле 16 времени.Пылесборник устанавливается на двуступенчатом воздухоочистителе 17 после первой ступени, включающей в себя блок 18 циклонов, и отделен от него перегородкой 19, к которой прикреплен сервопривод 5. Вторая ступень - картонный фильтрующий элемент 20. Для уплотнения пылесборника между бункером 1 и затвором 4 расположена прокладка 21.Пылесборник работает следующим образом.Г 1 ри замыкании реле 16, которое производится водителем на стоянке, клапан 8 открывает проход сжатого воздуха из источника 9 сжатого воздуха в сервопривод 5 Поршень 11 движется вниз и открывает затвор 4. Сжатый воздух через окна 13, сопло 6 выдувает пыль из бункера 1 через отверстие 3. Поршень 11 возвращается в ис.ходное положение, при этом давление в сервоприводе 5 вновь возрастает.Поршень 11 вновь выходит из сервопривода 5, открывая затвор 4, и сжатый воздух выдувает пыль наружу. Процесс повторяется до срабатывания реле 16 времени.Удаление пыли из пылесборника непосредственно с помощью сжатого воздуха в атмосферу обеспечивает максимальную эффективность очистки бункера. При этом уменьшается засорение картонного фильтрующего элемента воздухоочистителя, что увеличивает срок его работы до обслуживания, т.е. снижается трудоемкость технического обслуживания.Формула изобретения1. Пылесборник воздухоочистителя двигателя внутреннего сгорания, содержащий бункер, в днище которого выполнено пыле- отводящее отверстие, имеющее затвор с приводом, и устройство для очистки пыле- сборника, выполненное в виде сопла соединенного через магистраль и управляющий З 0 клапан с источником сжатого воздуха, отличающийся тем, что, с целью повышения эффективности очистки, привод затвора выполнен в виде сервопривода, рабочая полость которого постоянно сообщена с выходом сопла, причем поршен сервопривода З 5 жестко связан с затвором, а в стенкахцилиндра выполнены окна для сообщения рабочей полости с бункером, расположенные с возможностью перекрытия окон поршнем при закрытом положении затвора.2. Пылесборник по п. 1, отличающийсятем, что бункер снабжен раструбом, установленным на внешней поверхности сервопривода над окнами и обращенным большим основанием в сторону затвора.1615432 г.2 авительА. Кравч 45 о изоб- 35, Р нат П Редактор Н. РогулицЗаказ 3974ВНИИПИ Государственног113035, МПроизводственно.издател СостТехредТиражомнтетаква, Жкий комби А. Шербаковк Корректор И. МускаПодписноеениям и открытиям при ГКНТ СССшская наб., д. 4/5ент, г. Ужгород, ул. Гагарина, О
