Стенд для испытания моделей шахтных крепей
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

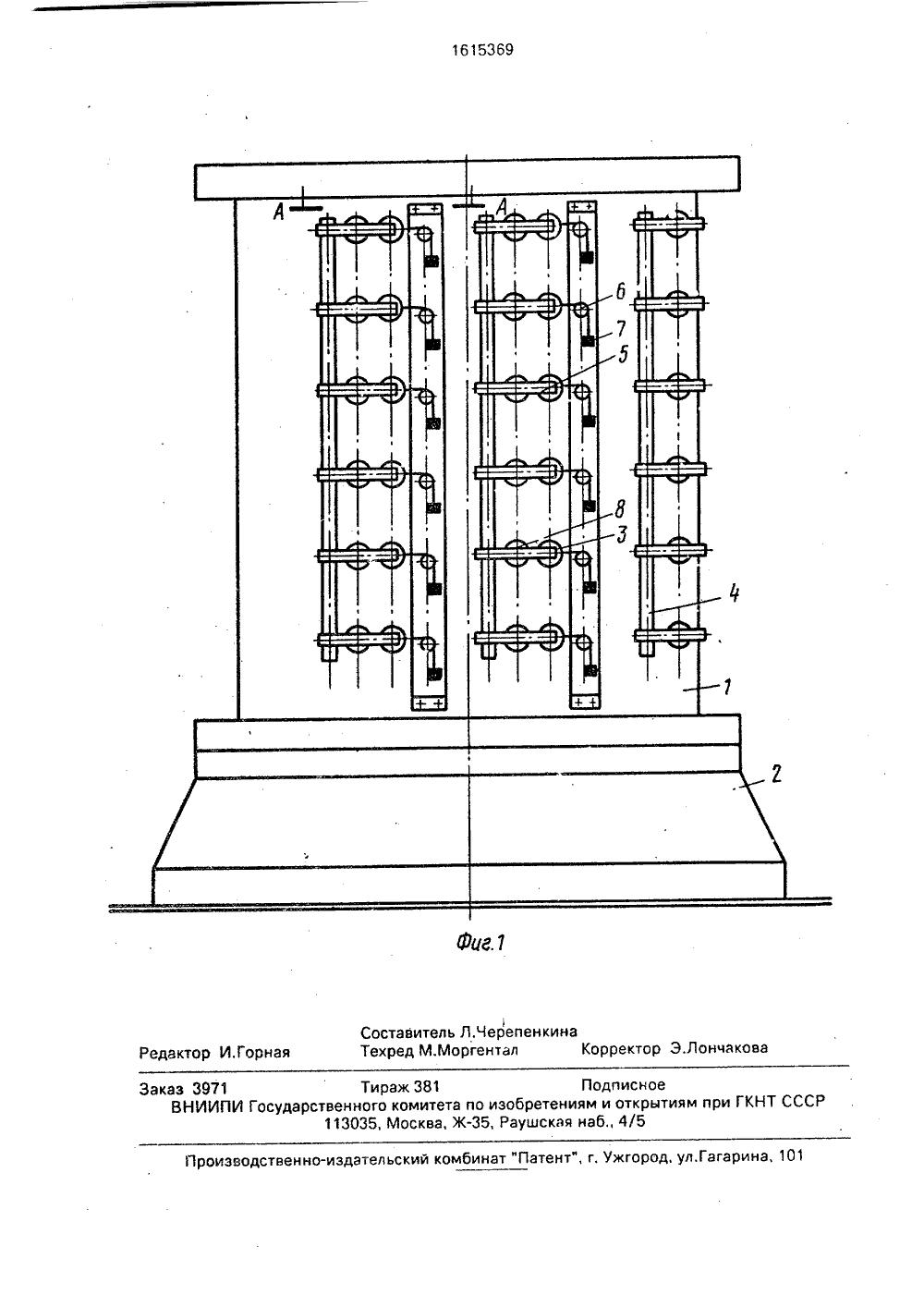

(19) 0,6 01 М 19/ 51 РЕТЕНИЯ юл. %47й горный институтков, И.А.Моцкин, Е.Исов и Т.Н.Родина8) исевидетельство ССС 21 О 17/00, 1971. видетел ьство ССС 0. М 19/00, 1976. ОДЕЛЕ ораторныхормированна моделях,эксплуатаА ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТПРИ ГКНТ СССР ПИСАНИЕ ИЗОБ ВТОРСКОМУ СВИДЕТЕЛЬСТВУ(54) СТЕНД ДЛЯ ИСПЫТАНИЯШАХТНЫХ КРЕПЕЙ(57) Изобретение касается лаисследований напряженно-дефного состояния шахтных крепейЦель изобретения - расширени ционных возможностей. Стенд имеет корпус 1 для размещения в нем модели (М), толкатели 3 и нагрузоччые приспособления. Последние выполнены в виде соединенных с наружной поверхностью корпуса 1 по-. средством осей 4 рычага (Р) 5 и противовеса, Свободный конец Р 5 соединен с противовесом гибкой связью, пропм щенной через отклоняющий блок 6, Для проведения экспериментальных исследований узлы 8, иммитирующие отпор окружа:ощих горных пород, ставятся в начальное положение, при котором они касаются М, не передавая на нее нагрузки. Необходимое давление на М крепи создают с помощью нагрузочных приспособлений. Происходит деформация М, при которой возникает давление на узлы 8, ф имитирующие отпор пород, 2 ил.Изобретение отнссится к лабораторным исследованиям напряженно-деформированного состояния шахтных крепей на. моделях.Целью изобретения является расшире, ние эксплуатационных возможностей.Нз фиг,1 показан стенд для испытания:,А-А на фиг.1.Стенд состоит из корпуса 1, установлен ного на станине 2, толкателей 3 и нагрузочных приспособлений, выполненных в видешарнирно закрепленного на наружной поверхности корпуса 1 посредством осей 4рычага 5 первого ряда, отклоняющего блока 6, гибкой связи и противовеса 7, Стенд.нямен;,л;",:и Р имитируклц.ими отпорород, Гибкие связи соединены со свобод 1 ым концом рычагов Б и с противовесом 7,гибая отклоняющие блоки 6,Дла проведения экспериментальных:сследаваний испытуемая модель 9 устаавливается на стенде согласно изобретению. При этом узлы 8, имитирующие отпорокружающих горных пород, ставятся в на 4 альное положение, при котором они касаотся модели 9 не создавая нагрузки на нее,Необходимое давление на модель 9 крепи создают с помощью нагрузочного приспособления: противовесы 7, через блои 6 передают нагрузку на рычаги 5, толкатели 3 и 5 на модель 9 крепи. В результате происходитдеформация модели 9, при которой возникает давление на узлы 8, имитирующие отпор пород, в результате чего создается дополнительное пассивное воздействие на мо О дель 9 крепи, которое определяется по ееперемещениям. Деформации модели 9 фиксируются тензометрическим способом, ее линейные и угловые перемещения - с помощью индикатора часового типа.15 Формула изобретенияСтенд для испытания моделей шахтныхкрепей, включающий корпус для размещения в нем модели, толкатели и нагрузочные приспособления, о т л и ч а ю щ и й с я тем, 20 что, с целью расширения экплуатационныхвозможностей, каждое нагрузочное приспособление выполнено в виде соединенных с наружной поверхностью корпуса рычага и противовеса, при этом свободный конец ры чага соединен с противовесом посредствомгибкой связи, пропущеной через отклоняющий блок.1615369иг.Составитель Л,ЧерепенкинаРедактор И.Горная Техред М.Моргентал Корректор З.Лончаковааз 3971 Тираж 381 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., 4/5Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 10
СмотретьЗаявка
4611211, 28.11.1988
МОСКОВСКИЙ ГОРНЫЙ ИНСТИТУТ
БУРЧАКОВ ЮРИЙ ИВАНОВИЧ, МОЦКИН ИСАК АРОНОВИЧ, МОИСЕЕНКО ЕВГЕНИЙ ИВАНОВИЧ, ДЕНИСОВ ВИКТОР МИХАЙЛОВИЧ, РОДИНА ТАТЬЯНА НИКОЛАЕВНА
МПК / Метки
МПК: E21D 5/00, G01M 19/00
Метки: испытания, крепей, моделей, стенд, шахтных
Опубликовано: 23.12.1990
