Резервированный генератор импульсов

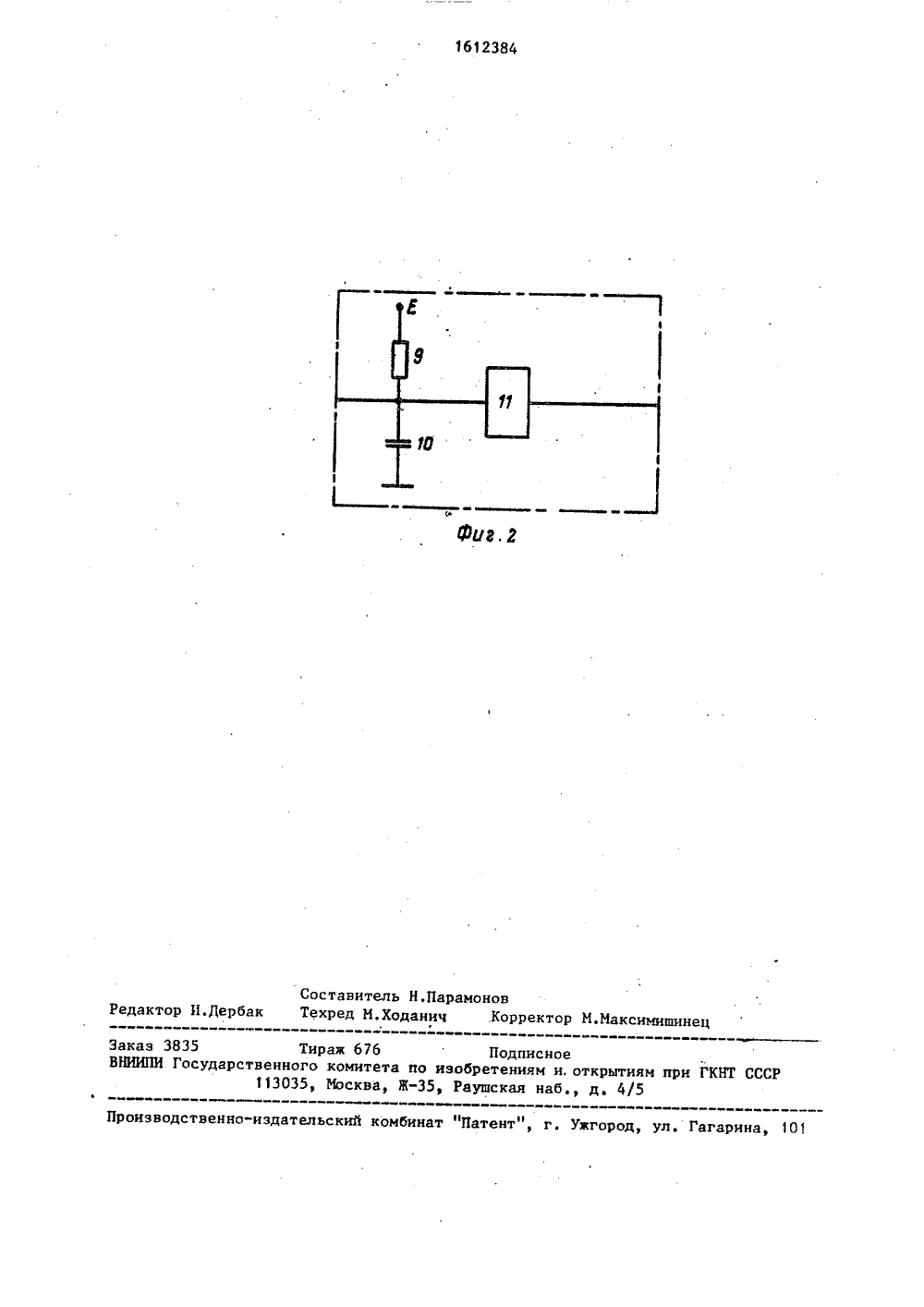

СОЮЗ СОВЕТСКИХсоцидлисТическихРЕСПУБЛИК А 1 51) 5 Н 05 К 10/00, С ОПИСАНИЕ ИЗОБРЕТЕН АВТОРСКОМУ СВИДЕТЕЛЬСТВУ етельство СССР Р 11/00, 1973, ельство СССР К 10/00,ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР О/24-24 89 90, Вюл орушин (088.8) кое сви л. С 06 е свиде л. Н 05 О, 1977(57) Изобретение относится к импульсной и вычислительной технике и можетбыть использовано при построении высоконадежных устройств, Цель изобретения - повьпдение надежности устройстваэа счет мажорирования выходных сигналов и сигналов обратной связи. Формирование импульсов в каждом канале осуществляется путем переключения триггера 7, Длительность импульсазадаетсявремени задержки элемента 4, а длительность паузы задается элементом задержки 3. 2 ил.Изобретение относится к импульснойи вычислительной технике и может бытьиСпользовано в различных устройствахв качестве задающего генератораЦелью изобретения является повышение надежности устройства за счет мажорирования выходных сигналов и сигналов обратной связи.На фиг. 1 приведена схема предлагаемого резервированного генератораи 1 лпульсов; на фиг. 2 - схема элементазадержки.Резервированный генератор импульсов содержит в каждом канале согла 15сующий элемент 1, элемент НЕ 2, элементы 3 и 4 задержки, мажоритарныеэлементы 5 и 6, триггер 7 и мажоритарный элемент 8,Элемен задержки содержит на входеинтегрирующую цепь из резистора 9 иконденсатора 10, соединенную с входомриггера Шмитта 11, выход которогоявляется выходом элемента задержки.Резервированный генератор работает следующим образом.При подаче напряжения питания нагенератор триггеры 7 устанавливают-ая в произвольное состояние. Еслитриггеры в двух каналах устанавли аются в состояние, соответствующееЫсокому выходному напряжению("Лог.1"), то на выходах мажоритарных элементов 8 всех каналов устанавливается "Лог. 1". Выходное сопротивление согласующего элемента 1 приЭтом увеличивается, обеспечивая зарядконденсатора 10 элемента 3 задержкичерез резистор 9 от источника питанияЙ а элемент НЕ,2 низким выходным сопротивлением шунтирует конденсатор 1040элемента 4 задержки, исключая его заряд. В течение времени, необходимогодля заряда конденсатора 10 элемента3 задержки, до порога срабатываниятриггера Шмитта 11 с)ормируется выход 45ной импульс генератора,При срабатывании триггеров Шмитта11 элементов 3 задержки в двух каналах генератора на выходах мажоритарных элементов 5 во всех каналах гене- О ратора формируется "Лог1", которая переводит триггеры 7 в состояние чЛог,О", При этом снимается "Лог.О с вьгкода генератора и начинается Йормирование паузы, Конденсатор 10 элементов 3 задержки, разряжается согласующим элементом 1, триггер Шмитта 11 элемента 3 задержки приводится в исходног состояние, элемент НЕ 2 увеличивает свое выходное сопротивление и начинается заряд конденсатора 10 элемента 4 задержки.После срабатывания триггеров Шмит-, та 11 элементов 4 задержки в двух каналах генератора на выходах мажоритарных элементов 6 появляется "Лог,1", которая переводит триггеры 7 в состояние "Лог.1". На.выходе мажоритарного элемента 8 появляется "Лог,1", заканчивается Ьормирование паузы, Конденсатор 10 элемента 4 задержки разряжается элементом НЕ 2, триггер 11 переводится в исходное состояние.формула и з обретенияРезервированный генератор импульсов, содержащий в каждом из трех ка-налов первый элемент эадержки, триггер и первый мажоритарный элемент, входы которого соединены с выходами триггеров всех каналов, о т л и ч а ющ и й с я тем, что, с целью повышения надежности генератора, в каждый канал введены элемент НЕ, согласующий элемент, элемент задержки и вто" рой и третий мажоритарные элементы, выходы которых соединены с входами установки соответственно в "0" и в "1" триггера своего канала, входы вторых и третих мажоритарных элементов каждого канала соединены с выходами первого и второго элементов задержки всех каналов соответственно, а в каждом канале выход первого мажоритарного элемента является инАормационным выходо. устройства и соединен через согласующий элемент и элемент НЕ соответственно с входами первого и второго, элементов задержки.1612384 Фиг Составитель Н.Парамоновактор И.Дербак Техред М.Ходанич .Корректор М.Максимишинец о изводственно-издательский комбинат "Патент", г, Ужгор Гагарина Заказ 3835 Тираж 67 бВНИИПИ Государственного комитета по113035, Москва, Ж-З Подпис тенияушская м и. открытиям при ГКНТ СССРнаб д. 4/5
