Устройство для создания импульсов давления

Номер патента: 1589093

Авторы: Каримов, Колтаков, Крюков, Попов

ZIP архив

Текст

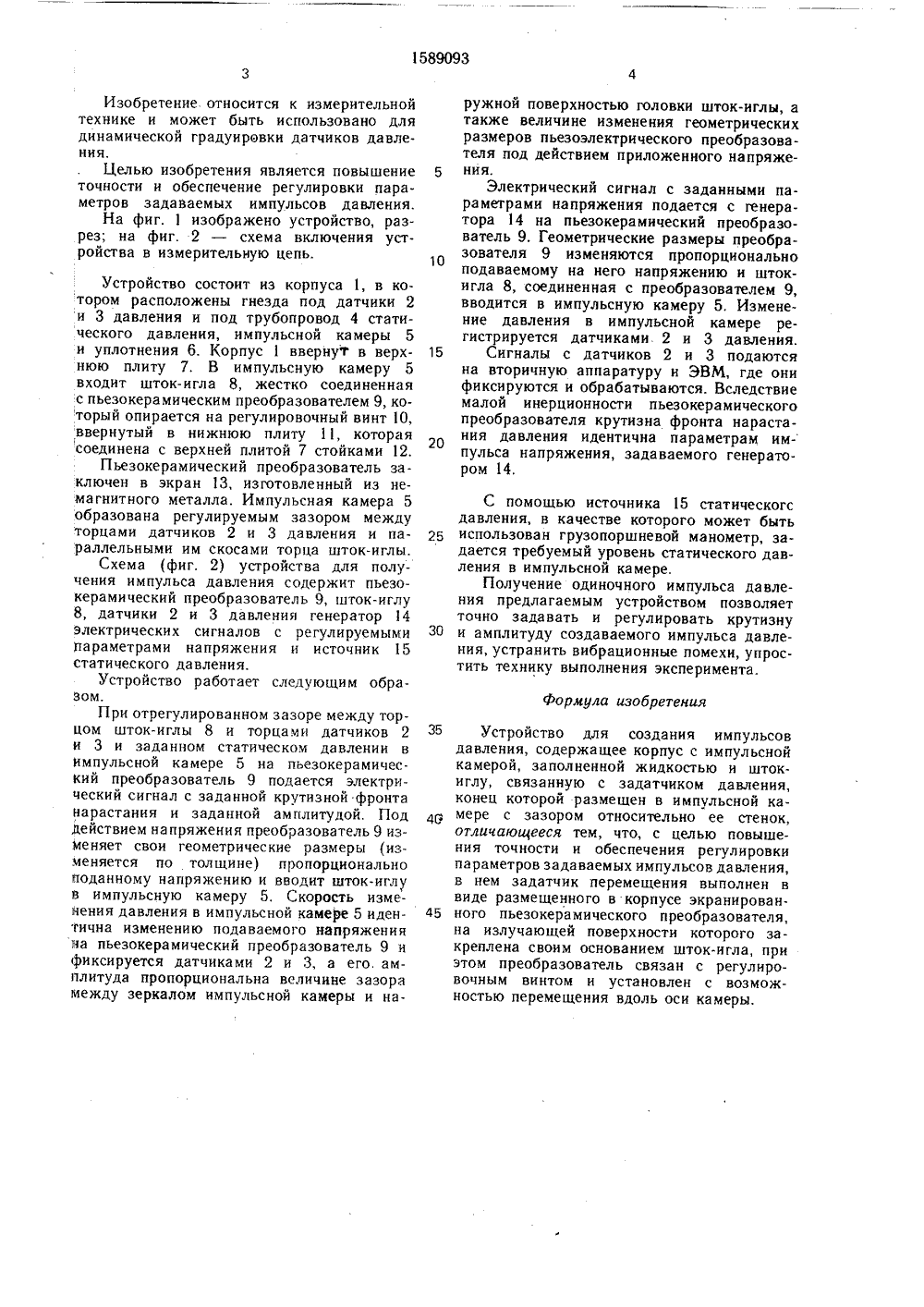

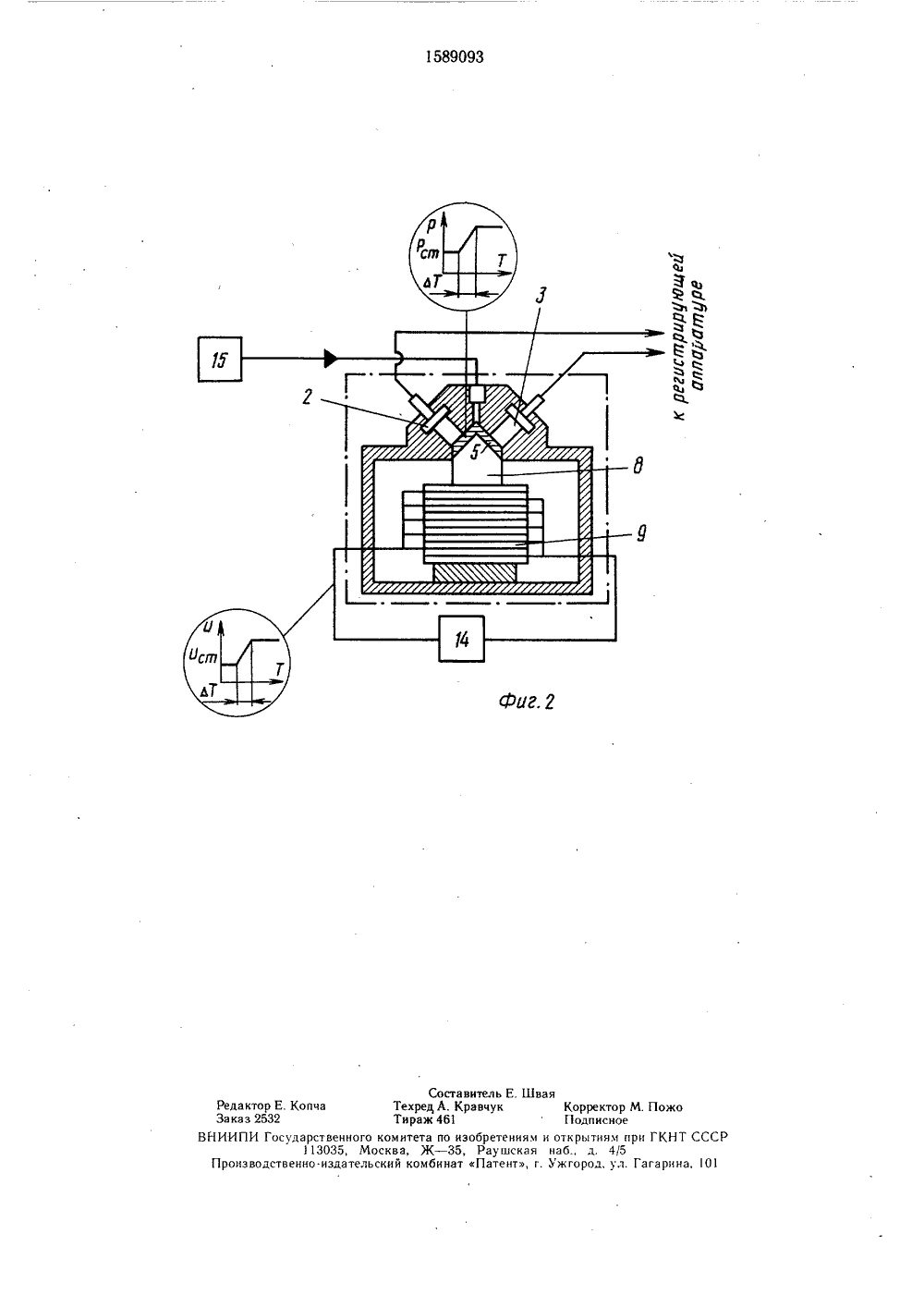

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 1589093 А 1 1)5 б 01 1. 27/О ОПИСАНИЕ ИЗОБРЕТЕНИЯ МУ СВИДЕТЕЛЬСТ АВТО ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР 1(56) Авторское свидетельство СССР637751, кл. б 01 1. 27/00, 1976.Авторское свидетельство СССР415530, кл. б 01 1. 27/00, 1972. (54) УСТРОЙСТВО ДЛЯ СОЗДАНИЯ ИМПУЛЬСОВ ДАВЛЕНИЯ(57) Изобретение относится к измерительной технике и может быть использовано для динамической градуировки датчиков давления. Цель изобретения - повышение точ 2ности и обеспечение регулировки параметров задаваемых импульсов давления. Устройство содержит корпус 1 с гнездами под датчики 2 и 3 давления и импульсную камеру 5 со шток-иглой 8, соединенной с пьезокерамическим преобразователем. При отрегулированном зазоре между торцом шток-иглы 8 и торцами датчиков 2 и 3 на пьезокерамический преобразователь 9 подается электрический сигнал с заданной крутизной фронта, нарастания и заданной амплитудой. Преобразователь 9 изменяет свои геометрические размеры и вводит шток-иглу в импульсную камеру 5, Изменение давления в импульсной камере фиксируется датчиками 2 и 3. 2 ил.Изобретение относится к измерительной технике и может быть использовано для динамической градуировки датчиков давления.Целью изобретения является повышение точности и обеспечение регулировки параметров задаваемых импульсов давления.На фиг. 1 изображено устройство, разрез; на фиг. 2 - схема включения устройства в измерительную цепь.Устройство состоит из корпуса 1, в котором расположены гнезда под датчики 2 и 3 давления и под трубопровод 4 статического давления, импульсной камеры 5 и уплотнения 6. Корпус 1 ввернут в верхнюю плиту 7. В импульсную камеру 5 входит шток-игла 8, жестко соединенная с пьезокерамическим преобразователем 9, который опирается на регулировочный винт 10, ввернутый в нижнюю плиту 11, которая соединена с верхней плитой 7 стойками 12.Пьезокерамический преобразователь заключен в экран 13, изготовленный из не- магнитного металла. Импульсная камера 5 образована регулируемым зазором между торцами датчиков 2 и 3 давления и параллельными им скосами торца шток-иглы.Схема (фиг. 2) устройства для получения импульса давления содержит пьезокерамический преобразователь 9, шток-иглу 8, датчики 2 и 3 давления генератор 14 электрических сигналов с регулируемыми параметрами напряжения и источник 15 статического давления.Устройство работает следующим образом.При отрегулированном зазоре между торцом шток-иглы 8 и торцами датчиков 2 и 3 и заданном статическом давлении в импульсной камере 5 на пьезокерамический преобразователь 9 подается электрический сигнал с заданной крутизной фронта нарастания и заданной амплитудой. Под действием напряжения преобразователь 9 изМеняет свои геометрические размеры (изМеняется по толщине) пропорционально поданному напряжению и вводит шток-иглу в импульсную камеру 5, Скорость изменения давления в импульсной камере 5 идентична изменению подаваемого напряжения на пьезокерамический преобразователь 9 и фиксируется датчиками 2 и 3, а его, амплитуда пропорциональна величине зазора между зеркалом импульсной камеры и наружной поверхностью головки шток-иглы, а также величине изменения геометрических размеров пьезоэлектрического преобразователя под действием приложенного напряже нияЭлектрический сигнал с заданными параметрами напряжения подается с генератора 14 на пьезокерамический преобразователь 9. Геометрические размеры преобразователя 9 изменяются пропорционально подаваемому на него напряжению и шток- игла 8, соединенная с преобразователем 9, вводится в импульсную камеру 5, Изменение давления в импульсной камере регистрируется датчиками. 2 и 3 давления.15 Сигналы с датчиков 2 и 3 подаютсяна вторичную аппаратуру и ЭВМ, где они фиксируются и обрабатываются. Вследствие малой инерционности пьезокерамического преобразователя крутизна фронта нарастания давления идентична параметрам импульса напряжения, задаваемого генератором 14.С помощью источника 15 статическогсдавления, в качестве которого может быть 25 использован грузопоршневой манометр, задается требуемый уровень статического давления в импульсной камере.Получение одиночного импульса давления предлагаемым устройством позволяет точно задавать и регулировать крутизну 30 и амплитуду создаваемого импульса давления, устранить вибрационные помехи, упростить технику выполнения эксперимента.Формула изобретенияЗ 5 Устройство для создания импульсовдавления, содержащее корпус с импульсной камерой, заполненной жидкостью и шток- иглу, связанную с задатчиком давления, конец которой размещен в импульсной ка мере с зазором относительно ее стенок,отличающееся тем, что, с целью повышения точности и обеспечения регулировки параметров задаваемых импульсов давления, в нем задатчик перемещения выполнен в виде размещенного в корпусе экранирован ного пьезокерамического преобразователя,на излучающей поверхности которого закреплена своим основанием шток-игла, при этом преобразователь связан с регулировочным винтом и установлен с возможностью перемещения вдоль оси камеры.ИИПИ Государственного комитета по изобрете113035, Москва, Ж - 35, Рауш роизводственно.издательский комбинат Пате Редактор Е. КопчаЗаказ 2532 Соста вител ьТехрер А. КравчукТираж 461 аКорректор М ПожГодписноеияч и открытиям при ГКНкая наб., д. 4/5

Смотреть

Заявка

4461577, 14.07.1988

ПРЕДПРИЯТИЕ ПЯ А-1891

КАРИМОВ ГАЛЕЙ САЛИХОВИЧ, КОЛТАКОВ ВАСИЛИЙ КИРИЛЛОВИЧ, КРЮКОВ ВЯЧЕСЛАВ АЛЕКСЕЕВИЧ, ПОПОВ ГРИГОРИЙ ВЛАДИМИРОВИЧ

МПК / Метки

МПК: G01L 27/00

Метки: давления, импульсов, создания

Опубликовано: 30.08.1990
