Способ термомеханических испытаний для определения формоизменения и формообратимости образцов ленточных материалов

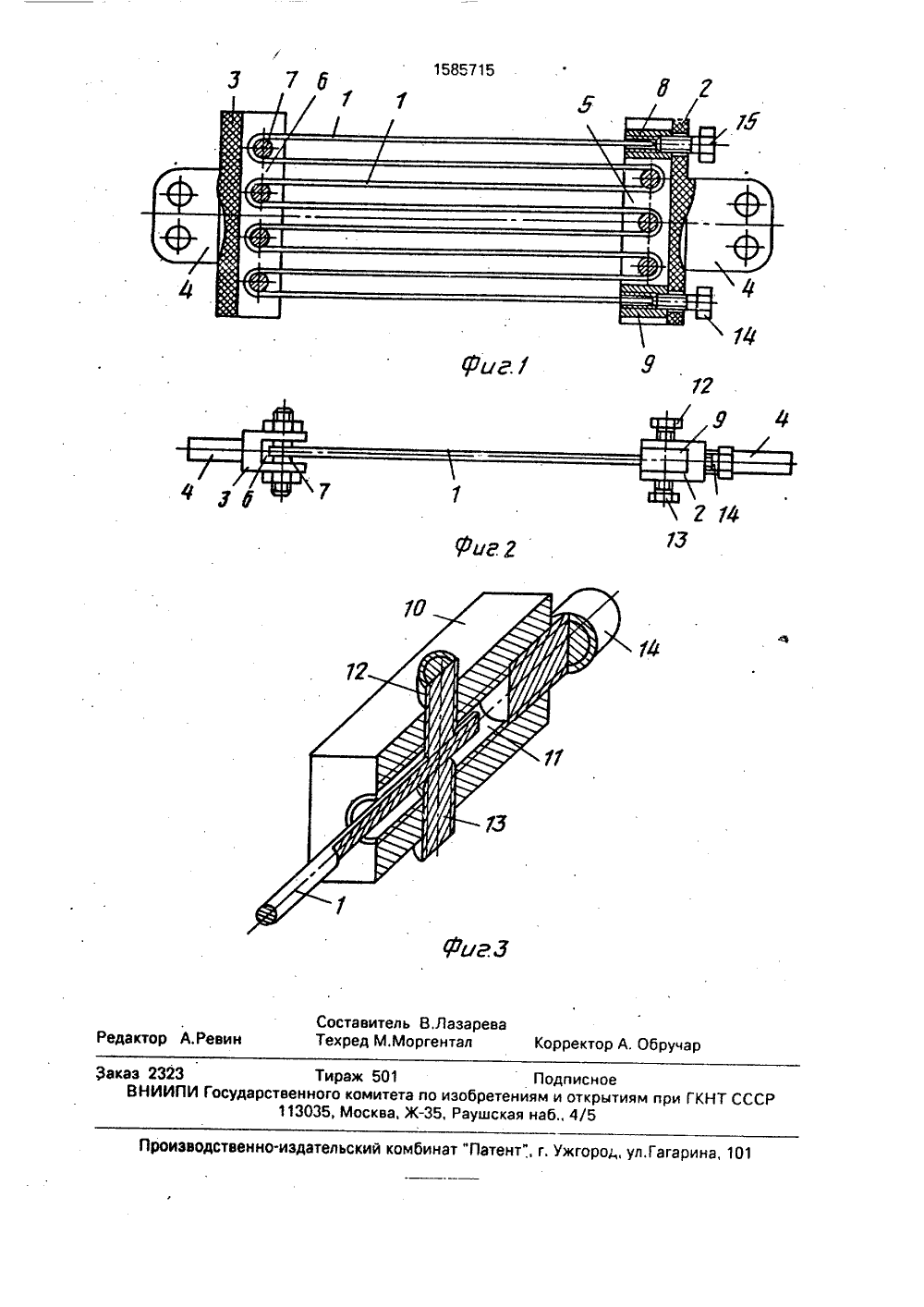

(54) СПОСО ПЫТАНИЙ ИЗМЕНЕН ОБРАЗЦО (57 Изобр ной техник ся к испытательк термомеханичеффекта памяти ом ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯПРИ ГКНТ СССР САНИЕ ИЗОБР СКОМУ СВИДЕТЕЛЬСТВ(56) Авторское свидетельство СССРЬЬ 1350576, кл. 6 01 й 25/00, 1987. Б ТЕРМОМЕХАНИЧЕСКИХ ИС ДЛЯ ОПРЕДЕЛЕНИЯ ФОРМО ИЯ И ФОРМООБРАТИМОСТ ЛЕНТОЧНЫХ МАТЕРИАЛОВ тение относится к испытател е, к исследованию прочностны Изобретение относитной технике, в частностиским исследованиям эформы.Цель изобретения - повышение точности за счет исключения влияния деформаций диффузионной пластичности и неоднородности распределения неупругой деформации, а также расширение диапазона исследуемых напряжений.На фиг.1 показан образец, установленный в захватах испытательной машины, общий вид; на фиг.2 - то же, вид сбоку; на фиг.З - конструкция захвата,Устройство для осуществления предлагаемого способа содержит образец 1 с маломерным профилем, проявляющим ЭПФ и ЭПП, установленный между двумя захватами, Захваты выполнены в виде корпусов 2 и 3 из токонепроводящего материала с ответными частями 4 для крепления в испытахарактеристик образцов маломерного профиля, проявляющего эффект памяти формы. Для испытания такого образца его устанавливают в захваты испытательной машины механически параллельно и электрически последовательно, Перед испытаниями захваты сближают и прослабляют отдельные участки, после чего образец нагревают до частичного восстановления длины, что снимает в образце случайные деформации, возникающие при хранении, транспортировке, и т.д. После такой подготовки к образцу прикладывают механическую нагрузку, а нагрев ведут до температуры начала развития диффузионной пластичности, Определяют величину формоизменений в образце при различных нагрузках. 4 з,п. ф-лы, 3 ил,тельной машине. Корпуса 2 и 3 имеют пазы 5 и 6, в которые установлены шпильки 7, Концы образца 1 закреплены а фиксаторах 8 и 9, установленных в одном из корпусов.Фиксатор содержит корпус 10 с соосным реэьбовым отверстием 11, в котором размещен конец образца 1, зафиксированный болтами 12 и 13, С обратной стороны корпуса 10 установлены болты 14 и 15, которые служат электрическими контактами.Фиксаторы 8 и 9 размещают на неподвижном захвате для исключения электрической связи с подвижным захватом,Способ осуществляют следующим обраОдин иэ концов образца 1 закрепляют в фиксаторе 8 или 9 й устанавливают путем поочередного пропускания вокруг шпилек 7 на обоих захватах, а второй конец образца закрепляют во втором фиксаторе так, чтобы участки образца были соединены между со 1585715бой механически параллельно, а электрически последовательно.Так как образец с маломерным профилем может получать различные случайные деформации в процессе изготовления, хранения и транспортировки, то при нагреве такого образца в захватах и последующем формовосстановлении участки окажутся различной длины. Нагрузка будет воспринята самым коротким участком образца,Поэтому перед испытаниями захваты по крайней мере один раз сближают для прослабления всех участков образца и нагрева 5 10 ют до температуры, выше температуры окончания обратного мартенситного превращения.При пропускании по образцу тока неупругая часть деформации исчезает по всей 15 стков вызывает их перераспределение за счет проскальзывания вокруг роликов в направлении более коротких участков. Операция может быть повторена несколько раз до полного выравнивания длин участков в не- деформированном состоянии. К установленному вышеуказанным образом образцу прикладывают механическую нагрузку и нагревают до температуры, не превышающей температуры начала развития диффузионной пластичности,При испытаниях с визуальным доступом к образцу его покрывают покрытием,30 разлагающемся при температуре ниже температуры развития диффузионной пластичности, Это может быть масло или жир, который начинает дымиться и гореть при заданной температуре. При этом можно покрывать как весь образец, так и его часть.При отключении тока и остывании об 35 40 разца за счет развития ЭПП накапливалась деформация. Деформацию измеряли в мартенситном и аустенитном состояниях. После изменения уровня напряжений измерения повторяют, По полученным данным строят зависимость деформаций об 45 разца в мартенситном и в аустенитномсостояниях. Зависимость отражает изменение величины формоизменения при различных нагрузках. 50 При термомеханических испытаниях уровень напряжений, вызывающих разрушение, падает, так как при электроконтактном нагреве образца поверхностные и длине эа счет реализации эффекта памятиформы при нагреве. Сокращение длин уча внутренние дефекты являются точечными центрами высокого сопротивления, в которых интенсивность тепловыделения превышает среднюю. С уменьшением площади сечения образца искажения картины тепло- выделение усиливается. Происходит локальный перегрев до температур развития диффузионной ползучести и разрушение образца,Ф о р мул а и зоб рете н и я 1, Способ термомеханических испытаний для определения формоиэменения и формообратимости образцов ленточных материалов, обладающих эффектом памяти формы (ЭПФ) и эффектом пластичности превращения (ЭПП), заключающийся в том, что устанавливают образец в захваты испытательной машины, осуществляют механическое нагружение и электроконтактный нагрев до температуры выше температуры обратного мартенситного превращения с последующим охлаждением и определяют формоизменение образца, о т л и ч а ющ и й с я тем, что, с целью повышения точности за счет исключения влияния деформаций диффузионной пластичности и неоднородности распределения неупругой деформации, а также расширения диапазона исследуемых напряжений, перед нагревом установку образца в захваты осуществляют участками, соединенными между собой механически параллельно, а электрически последовательно, и выравнивают длину участков, а испытания ведут при температуре, не превышающей температуру начала развития диффузионной пластичности.2, Способ поп.1,отличающийся тем, что выравнивание длины участков осуществляют путем, по крайней мере, однократного сближения захватов и нагрева образца до температуры выше температуры обратного мартенситного превращения,3. Способпоп.1,отличающийся тем, что при определении температуры испытаний на образец наносят покрытие с температурой разложения ниже температуры развития диффузионной пластичности,4. Способ попп,1 и 3,отлича ющийс я тем, что образец покрывают жиром,5, Способ по пп.1,3 и 4. отл ич а ющ и й с я тем, что покрытие наносят на частьобразца,1585715 12 Составитель В.ЛазареваТехред М.Моргентал Корректор А. Обручар едактор А,Ревин аэ 2323 Тираж 501 Подписное ВВИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб 4/5 мбинат "Патент", г. Ужгоро, ул.Гагарина Производс нно-издательс
