Устройство формирования управляющих сигналов для коррекции нелинейности тракта свч
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

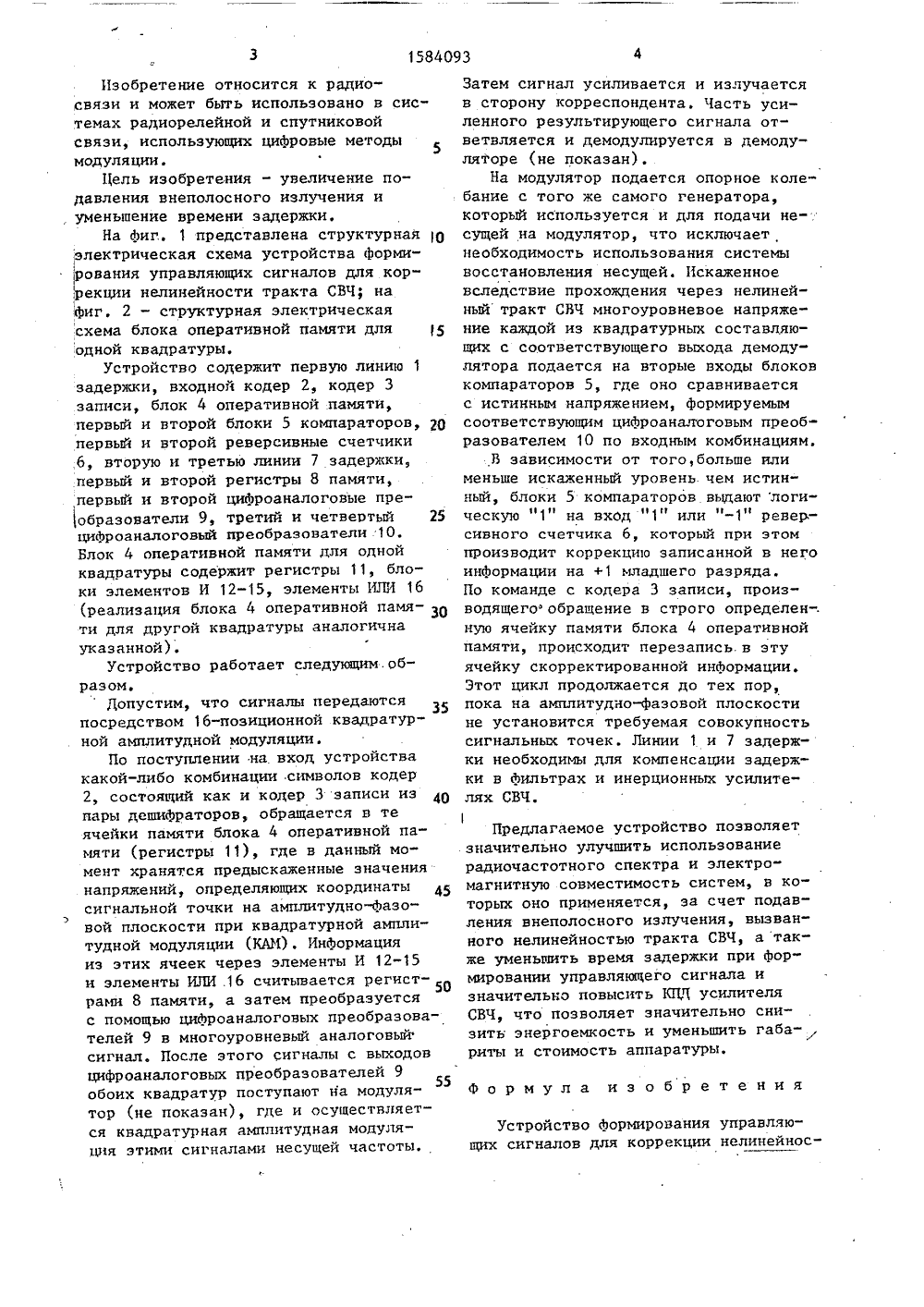

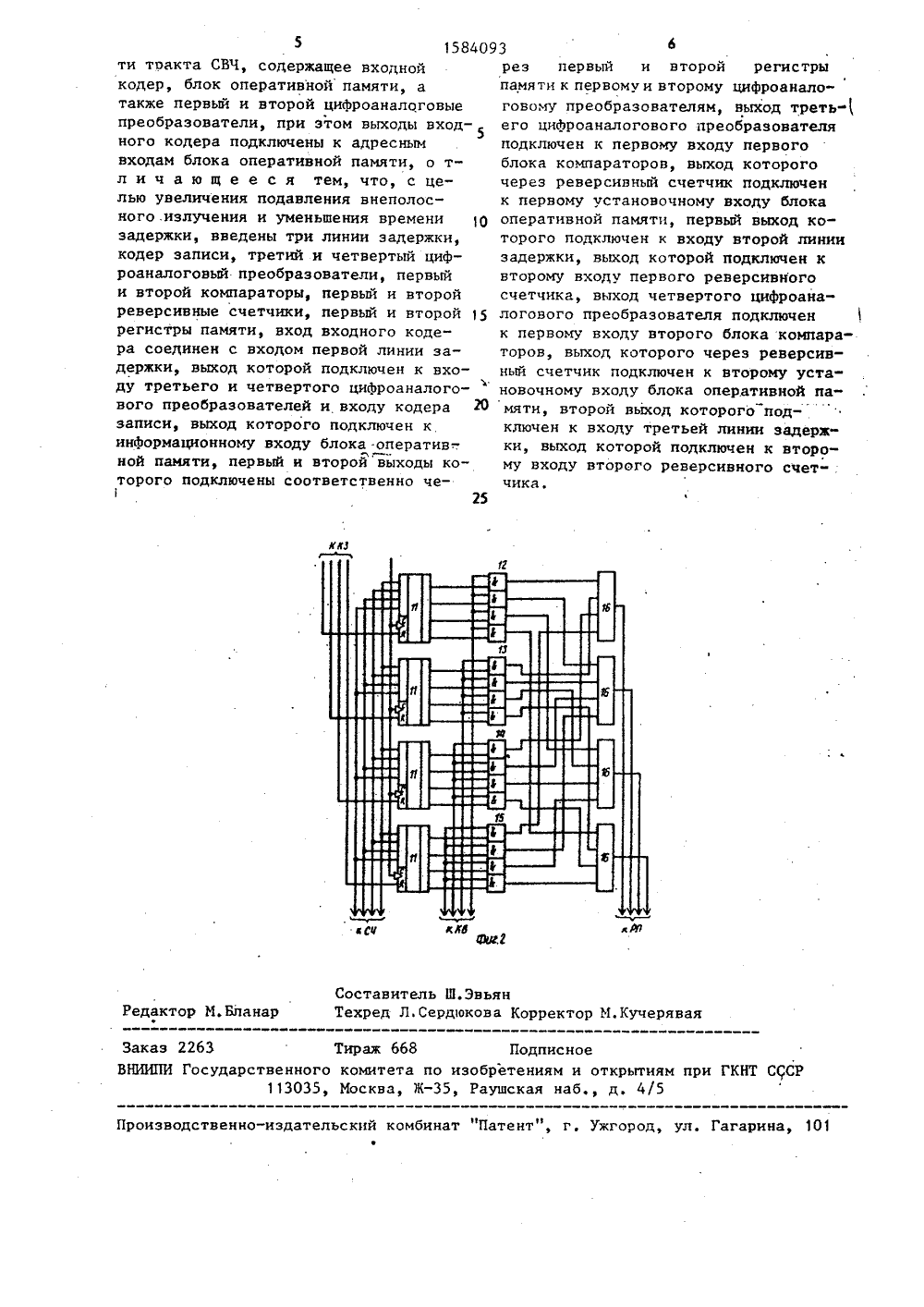

Изобретение относится к радиосвязи и может быть использовано в системах радиорелейной и спутниковойсвязи, использующих цифровые методымодуляции.Цель изобретения - увеличение подавления внеполосного излучения и, уменьшение времени задержки.На Фиг. 1 представлена структурная щэлектрическая схема устройства Формирования управляющих сигналов для кор,рекции нелинейности тракта СВЧ; наФиг. 2 - структурная электрическаясхема блока оперативной памяти дляодной квадратуры.Устройство содержит первую линиюзадержки, входной кодер 2, кодер 3записи, блок 4 оперативной .памяти,первый и второй блоки 5 компараторов, 2 Опервый и второй реверсивные счетчики6, вторую и третью линии 7 задержки,первый и второй регистры 8 памяти,первый и второй цифроаналоговые преобразователи 9, третий и четвертый 25цифроаналоговый преобразователи.10.Блок 4 оперативной памяти для однойквадратуры содержит регистры 11, блоки элементов И 12-15, элементы И 5 И 16(реализация блока 4 оперативной памяти для другой квадратуры аналогичнауказанной),Устройство работает следующим.образом.Допустим, что сигналы передаютсяпосредством 16-позиционной квадратурной амплитудной модуляции.По поступлении на вход устройствакакой-либо комбинации символов кодер2, состоящий как и кодер 3 записи из 40пары дешифраторов, обращается в теячейки памяти блока 4 оперативной памяти (регистры 11), где в данный момент хранятся предыскаженные значениянапряжений, определяющих координаты 45сигнальной точки на амплитудно-Фазовой плоскости при квадратурной амплитудной модуляции (КАИ), Информацияиз этих ячеек через элементы И 12-15и элементы ИЛИ 16 считывается регистрами 8 памяти, а затем преобразуетсяс помощью цифроаналоговых преобразователей 9 в многоуровневый аналоговыйсигнал, После этого сигналы с выходовцифроаналоговых преобразователей 9обоих квадратур поступают на модулятор (не показан), где и осуществляется квадратурная амплитудная модуля.ция этими сигналами несущей частоты. Затем сигнал усиливается и излучается в сторону корреспондента. Часть усиленного результирующего сигнала ответвляется и демодулируется в демодуляторе (не показан).На модулятор подается опорное колебание с того же самого генератора, который используется и для подачи несущей на модулятор, что исключает необходимость использования системы восстановления несущей. Искаженное вследствие прохождения через нелинейный тракт СВЧ многоуровневое напряжение каждой из квадратурных составляющих с соответствующего выхода демодулятора подается на вторые входы блоков компараторов 5, где оно сравнивается с истинным напряжением, Формируемым соответствующим цифроаналоговым преобразователем 10 по входным комбинациям.В зависимости от того, больше илименьше искаженный уровень чем истинный, блоки 5 компараторов выдают логическую "1" на вход "1" или "-1" реверсивного счетчика 6, который при этом производит коррекцию записанной в него информации на +1 младшего разряда.По команде с кодера 3 записи, производящего обращение в строго определен-.ную ячейку памяти блока 4 оперативной памяти, происходит перезапись.в эту ячейку скорректированной информации.Зтот цикл продолжается до тех пор, пока на амплитудно-фазовой плоскости не установится требуемая совокупность сигнальных точек. Линии 1 и 7 задержки необходимы для компенсации задержки в Фильтрах и инерционных усилителях СВЧ.Предлагаемое устройство позволяет значительно улучшить использование радиочастотного спектра и электро" магнитную совместимость систем, в которых оно применяется, за счет подавления внеполосного излучения, вызванного нелинейностью тракта СВЧ, а также уменьшить время задержки при формировании управляющего сигнала и значительно повысить КПД усилителя СВЧ, что позволяет значительно снизить энергоемкость и уменьшить габариты и стоимость аппаратуры,Формула изобретенияУстройство Формирования управляющих сигналов для коррекции нелинейносЗаказ 2263 Тираж 668 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям113035, Москва, Ж, Раушская наб д. 4(5 КНТ ССР иэводственно-иэдательский комбинат "Патент", г, Ужг ул. Гагарина, 101 5 158409 ти тракта СВЧ, содержащее входной кодер, блок оперативной памяти, а также первый и второй цифроаналоговые преобразователи, при этом выходы вход ного кодера подключены к адресным входам блока оперативной памяти, о тл и ч а ю щ е е с я тем, что, с целью увеличения подавления внеполосного. излучения и уменьшения времени 10 задержки, введены три линии задержки, кодер записи, третий и четвертый цифроаналоговый преобразователи, первый и второй компараторы, первый и второй реверсивные счетчики, первый и второй 15 регистры памяти, вход входного кодера соединен с входом первой линии задержки, выход которой подключен к входу третьего и четвертого цифроаналогового преобразователей и входу кодера 20 записи, выход которого подключен к информационному входу блока -оператив-. ной памяти, первый и второй выходы которого подключены соответственно че 25 36рез первый и второй регистры памяти к первому и второму цифроаналоговому преобразователям, выход треть- его цифроаналогового преобразователя подключен к первому входу первого блока компараторов, выход которого через реверсивный счетчик подключен к первому установочному входу блока оперативной памяти, первый выход которого подключен к входу второй линии задержки, выход которой подключен к второму входу первого реверсивного счетчика, выход четвертого цифроаналогового преобразователя подключен к первому входу второго блока компараторов, выход которого через реверсивный счетчик подключен к второму установочному входу блока оперативной памяти, второй выход которого подключен к входу третьей линии задержки, выход которой подключен к второму входу второго реверсивного счетчика,
СмотретьЗаявка
4371895, 26.01.1988
МОСКОВСКИЙ ЭЛЕКТРОТЕХНИЧЕСКИЙ ИНСТИТУТ СВЯЗИ
МАРЧЕНКО АНДРЕЙ ВЛАДИМИРОВИЧ, ТАРАСОВ СЕРГЕЙ СЕРГЕЕВИЧ, ДЖУЗЕНОВ ЭСЕНБЕК САГЫНДЫКОВИЧ
МПК / Метки
МПК: H03K 5/007, H04B 3/04
Метки: коррекции, нелинейности, свч, сигналов, тракта, управляющих, формирования
Опубликовано: 07.08.1990
