Устройство для регистрации изображения колебательных процессов

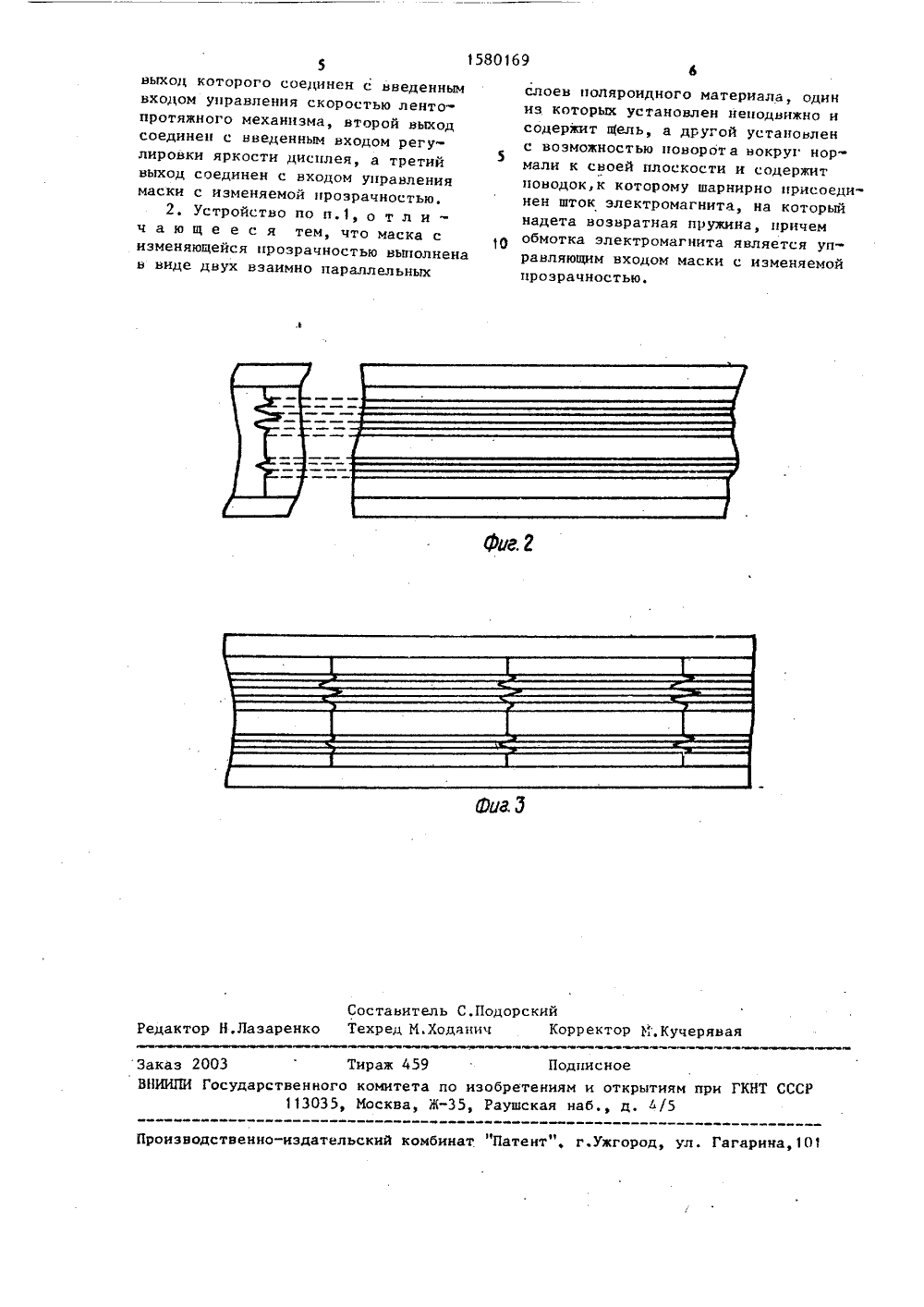

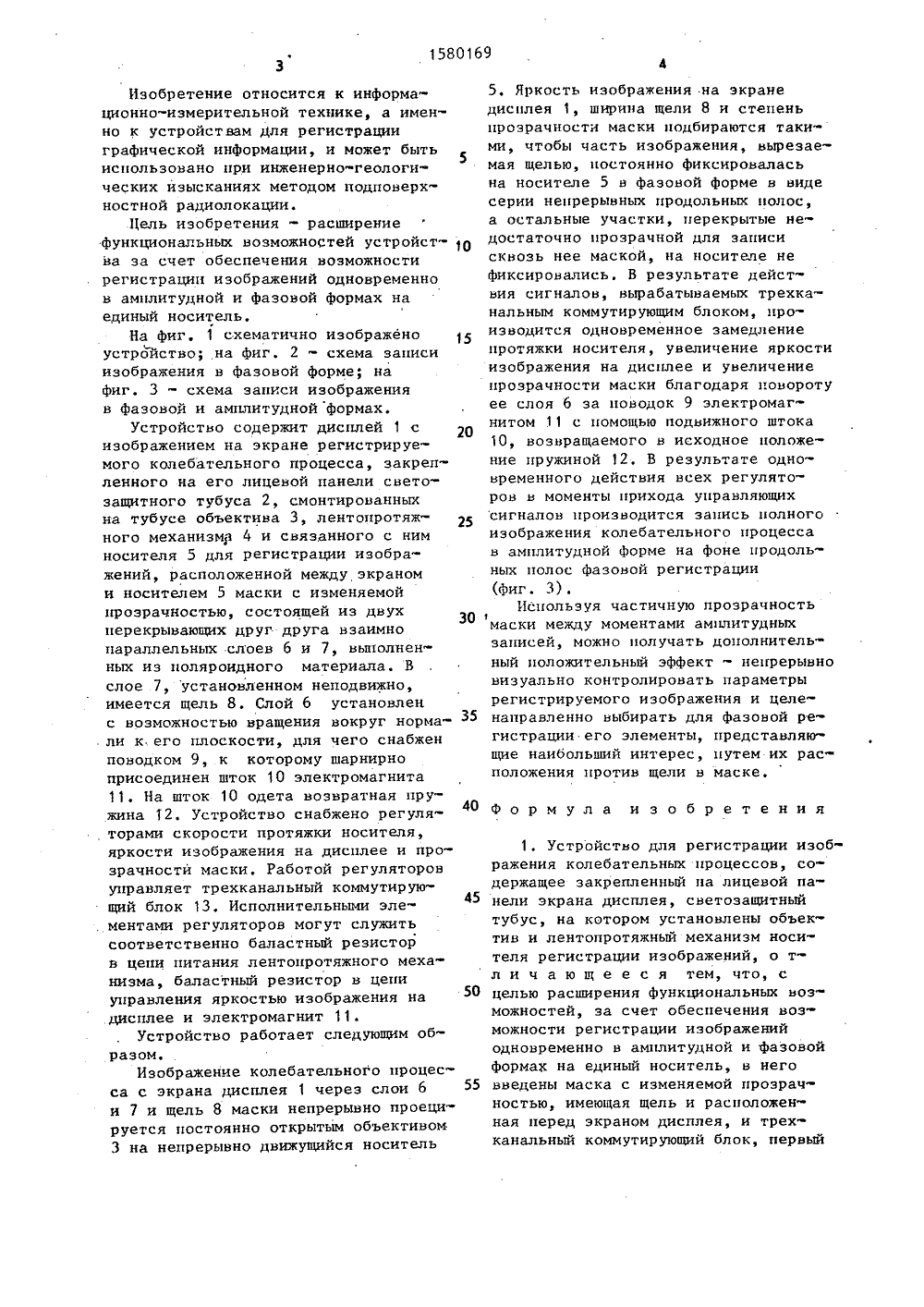

(51)5 С 01 Р 9 42 80169 ЕНИЯ 1 Фиг. 1 ГОСУДАРСТВЕННЫЙ НОМИТЕТОО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМПРИ ГННТ СССР ИСАНИЕ ИЗОБ к двторСКСеУ СвидятюльСтВУ(54) УСТРОЙСТВО ДЛЯ РЕГИСТРАЦИИ ИЗ РАИЕНИЯ КОЛЕБАТЕЛЬНЬИ ПРОЦЕССОВ (57) Изобретение относится к инфор. мационно-измерительной технике, а именно к устройствам для регистрации графической информации, и может быть использовано при инженерно-геологических изысканиях методом иодноверхностной радиолокации. Изобретение позволяет расширить функциональные возможности устройства за счет обеспечения возможности регистрации изоб ражений одновременно в амплитудной 2и фазовой формах на единый носитель. Изображение колебательного процесса с экрана дисплея 1 через слои 6 и 7 и щель 8 маски непрерывно проецируется постоянно открытым объективом 3 на непрерывно движущийся носитель 5Часть изображения, вырезаемая щелью, постоянно фиксируется на носитель 5 в фазовой форме в виде серии непрерывных продольных полос, Благодаря повороту слоя б за поводок 9 электромагнитом 11, с помощью подвижного штока 10 увеличивается прозрачность маски. Одновременно увеличивается яркость изображения на дисплее и замедляется скорость протяжки носителя. В результате производится запись полного изображения колебательного процесса в амплитудной форме на фоне продольньвс полос фазовой регистрации, 1 за 11 еф лы 3 илеИзобретение относится к информационно-измерительной технике, а именно к устройствам для регистрацииграфической информации, и может бытьиспользовано при инженерно-геологических изысканиях методом подповерхностной радиолокации.Цель изобретения - расширениефункциональных возможностей устройства за счет обеспечения возможностирегистрации изображений одновременнов амплитудной и Фазовой формах наединый носитель,На фиг, 1 схематично изображеноустроиство; на фиг. 2 - схема записиизображения в фазовой форме; нафиг. 3 - схема записи изображенияв Фазовой и амплитудной формах,Устройство содержит дисплей 1 сизображением на экране регистрируемого колебательного процесса, закрепленного на его лицевой панели светозащитного тубуса 2, смонтированныхна тубусе объектива 3, лентопротяжного механизма 4 и связанного с нимносителя 5 для регистрации изображений, расположенной между экраноми носителем 5 маски с изменяемойпрозрачностью, состоящей из двухперекрывающих друг друга взаимнопараллельных слоев 6 и 7, выполненных из поляроидного материала. Вслое 7, установленном неподвижно,имеется щель 8, Слой 6 установленс возможностью вращения вокруг норма.ли к его плоскости, для чего снабженповодком 9, к которому шарнирноприсоединен шток 10 электромагнита11, На шток 10 одета возвратная пружина 12. Устройство снабжено регуляторами скорости протяжки носителя,яркости изображения на дисплее и прозрачности маски, Работой регуляторовуправляет трехканальный коммутирующий блок 13, Исполнительными эле. ментами регуляторов могут служитьсоответственно баластный резисторв цепи питания лентопротяжного механизма, баластный резистор в цепиуправления яркостью изображения надисплее и электромагнит 11.Устройство работает следующим образом.Изображение колебательного процесса с экрана дисплея 1 через слои 6и 7 и щель 8 маски непрерывно проецируется постоянно открытым объективом3 на непрерывно движущийся носитель40 Формула изобретения 1, Устройство для регистрации изображения колебательных процессов, содержащее закрепленный на лицевой панели экрана дисплея, светозащитный тубус, на котором установлены объектив и лентопротяжный механизм носителя регистрации изображений, о тл и ч а ю щ е е с я тем, что, с целью расширения функциональных воз можностей, за счет обеспечения возможности регистрации изображений одновременно в амплитудной и фазовой формах на единый носитель, в него введены маска с изменяемой прозрачностью, имеющая щель и расположенная перед экраном дисплея, и трехканальный коммутирующий блок, первый 45 50 55 5. Яркость изображения на экранедисплея 1, ширина щели 8 и степеньпрозрачности маски подбираются такими, чтобы часть изображения, вырезаемая щелью, постоянно фиксироваласьна носителе 5 в Фазовой форме в видесерии непрерывных продольных полос,а остальные участки, перекрытые недостаточно прозрачной для записисквозь нее маской, на носителе нефиксировались. В результате действия сигналов, вырабатываемых трехканальным коммутирующим блоком, производится одновРеменное замедлениепротяжки носителя, увеличение яркостиизображения на дисплее и увеличениепрозрачности маски благодаря поворотуее слоя 6 за поводок 9 электромагнитом 11 с помощью подвижного штока10, возвращаемого в исходное положение пружиной 12. В результате одновременного действия всех регуляторов в моменты прихода управляющихсигналов производится запись полногоизображения колебательного процессав амплитудной Форме на фоне продольных полос Фазовой регистрации(Фиг. 3).Используя частичную прозрачность 30маски между моментами амплитудныхзаписей, можно получать дополнительный положительный эффект - непрерывновизуально контролировать параметрырегистрируемого изображения и целе направленно выбирать для фазовой регистрации его элементы, представляющие наибольший интерес, путем их расположения против щели в маске.1580169 иг.г Составитель С.ПодорскийТехред М.Ходанич Коррек М.Кучерявая Редакто зарен аказ 2003 Тираж 459 Подписное НИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж"35, Раушская наб., д. 4/5 роизводственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,10 выход которого соединен с Введенным входом управления скоростью лентопротяжного механизма, второй выход соединен с введенным входом регулировки яркости дисплея, а третий выход соединен с входом управления маски с изменяемой прозрачностью.2. Устройство по п.1, о т л ич а ю щ е е с я тем, что маска с изменяющейся прозрачностью выполнена в виде двух взаимно параллельных слоев поляроидного материала 1 Один иэ которых установлен неподВижнО и содержит п(ель, а другой установлен 5с воэможностью поворот а вокруг нормали к своей плоскости и содержит поводок,к которому шарнирно присоединен шток электромагнита, на который надета возвратная пружина, причем обмотка электромагнита является управляющим входом маски с изменяемой прозрачностью.
