Способ фиксирования порошкового изображения на оконечном полимерном носителе
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

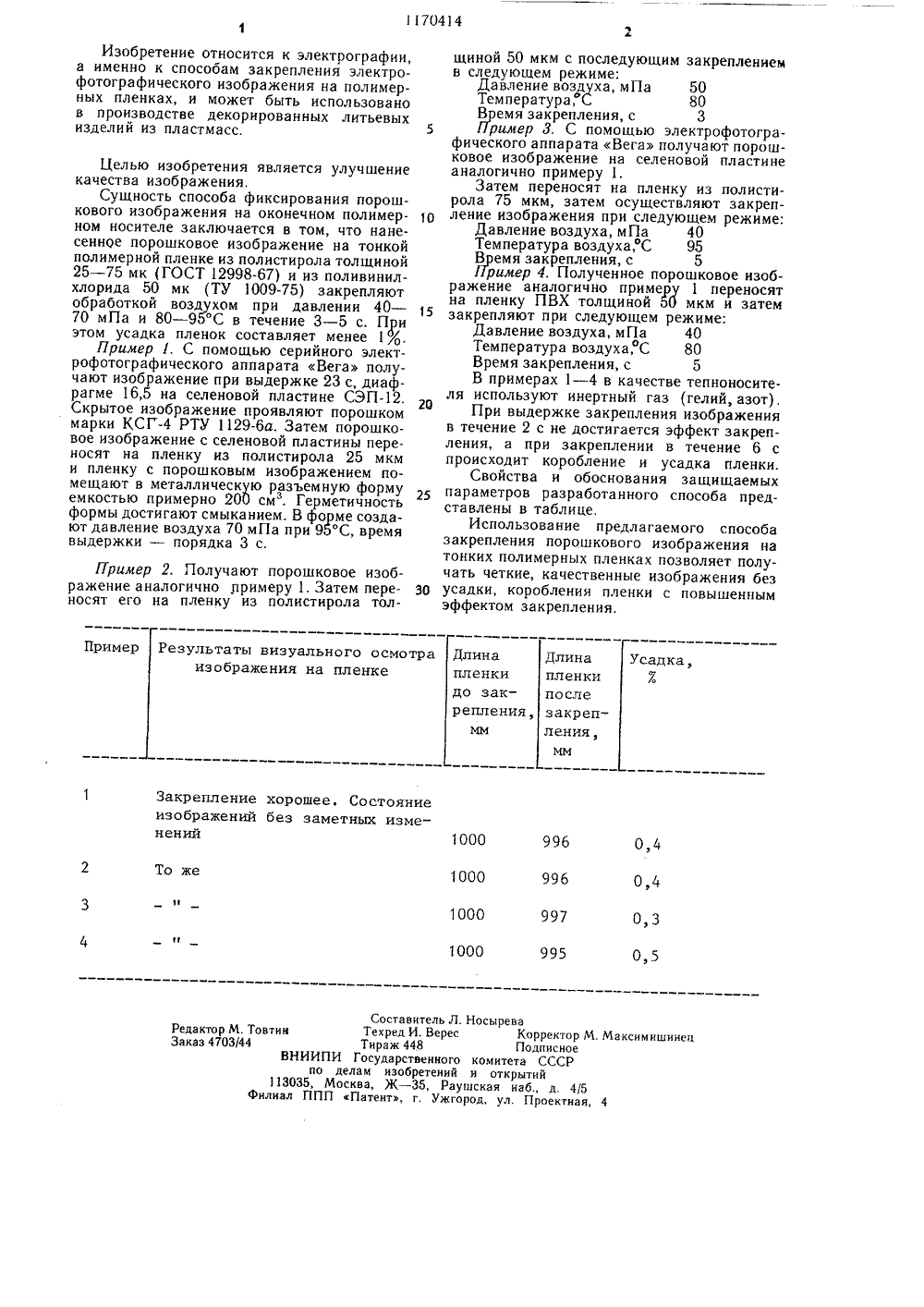

(51)4 б 3 20 ОПИСАНИЕ ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ вишь ьРй ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ 21) 3623903/28-1222) 14.07.8346) 30.07.85. Бюл.2872) А. Н. Мелкумов, В. П. Пруткини В. И. Ковальчук(54) (57) СПОСОБ ФИКСИРОВАНИЯ ПОРОШКОВОГО ИЗОБРАЖЕНИЯ НА ОКОНЕЧНОМ ПОЛИМЕРНОМ НОСИТЕЛЕ, включающий термообработку носителя с порошковым изображением под давлением, отличающийся тем, что, с целью улучшения качества изображения, термообработку осуществляют воздухом или инертным газом с температурой 80 - 95 С при давлении 40 - 70 мПа в течение 3 - 5 с.1170414 Пример Результаты визуального осмотра изображения на пленке Длинапленки Длинапленки Усадка, 7 до закрепления, послезакрепления,Закрепление хорошее, Состояниеизображений без заметных изменений 1000 996 0,4 1000 996 То же 0,4 и 1000 997 0,3 и 1000 995 0,5 Составитель Л. Носырева Техред И. Верес Корректор М. Максимншииец Тираж 448 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4Редактор М. Товтии Заказ 4703/44 Изобретение относится к электрографии, а именно к способам закрепления электро- фотографического изображения на полимерных пленках, и может быть использовано в производстве декорированных литьевых изделий из пластмасс. Целью изобретения является улучшение качества изображения,Сущность способа фиксирования порошкового изображения на оконечном полимерном носителе заключается в том, что нанесенное порошковое изображение на тонкой полимерной пленке из полистирола толщиной 25 - 75 мк (ГОСТ 12998-67) и из поливинилхлорида 50 мк (ТУ 1009-75) закрепляют обработкой воздухом при давлении 40 - 70 мПа и 80 - 95 С в течение 3 - 5 с. Пбпи этом усадка пленок составляет менее 1 Я.Пример 1, С помощью серийного электрофотографического аппарата Вега получают изображение при выдержке 23 с, диафрагме 16,5 на селеновой пластине СЭП. Скрытое изображение проявляют порошком марки КСГРТУ 1129-6 а. Затем порошковое изображение с селеновой пластины переносят на пленку из полистирола 25 мкм и пленку с порошковым изображением помещают в металлическую разъемную форму емкостью примерно 200 см. Герметичность формы достигают смыканием. В форме создают давление воздуха 70 мПа при 95 С, время выдержки - порядка 3 с. Пример 2. Получают порошковое изображение аналогично примеру 1. Затем переносят его на пленку из полистирола толщиной 50 мкм с последующим закреплением в следующем режиме:Давление воздуха, мПа 50Температура, С 80Время закрепления, с 35 Пример 3. С помощью электрофотографического аппарата Вега получают порошковое изображение на селеновой пластине аналогично примеру 1.Затем переносят на пленку из полистирола 75 мкм, затем осуществляют закреп ление изображения при следующем режиме;Давление воздуха, мПа 40Температура воздуха,С 95Время закрепления, с 5Пример 4. Полученное порошковое изображение аналогично примеру 1 переносят на пленку ПВХ толщиной 50 мкм и затем 15 закрепляют при следующем режиме:Давление воздуха, мПа 40Температура воздуха,оС 80Время закрепления, с 5В примерах 1 - 4 в качестве тепноносителя используют инертный газ (гелий, азот) .При выдержке закрепления изображенияв течение 2 с не достигается эффект закрепления, а при закреплении в течение 6 с происходит коробление и усадка пленки.Свойства и обоснования защищаемыхпараметров разработанного способа представлены в таблице,Использование предлагаемого способазакрепления порошкового изображения на тонких полимерных пленках позволяет получать четкие, качественные изображения без 30 усадки, коробления пленки с повышеннымэффектом закрепления.
СмотретьЗаявка
3623903, 14.07.1983
НАУЧНО-ИССЛЕДОВАТЕЛЬСКАЯ ЧАСТЬ НАУЧНО-ПРОИЗВОДСТВЕННОГО ОБЪЕДИНЕНИЯ "УЗБЫТПЛАСТИК"
МЕЛКУМОВ АЛЕКСАНДР НИКОЛАЕВИЧ, ПРУТКИН ВЛАДИМИР ПИМЕНОВИЧ, КОВАЛЬЧУК ВЛАДИМИР ИОСИФОВИЧ
МПК / Метки
МПК: G03G 13/20
Метки: изображения, носителе, оконечном, полимерном, порошкового, фиксирования
Опубликовано: 30.07.1985
