Устройство для контроля параметров магнитофонной кассеты

Номер патента: 1569894

Авторы: Балькявичус, Куртинайтис, Рагульскис

ZIP архив

Текст

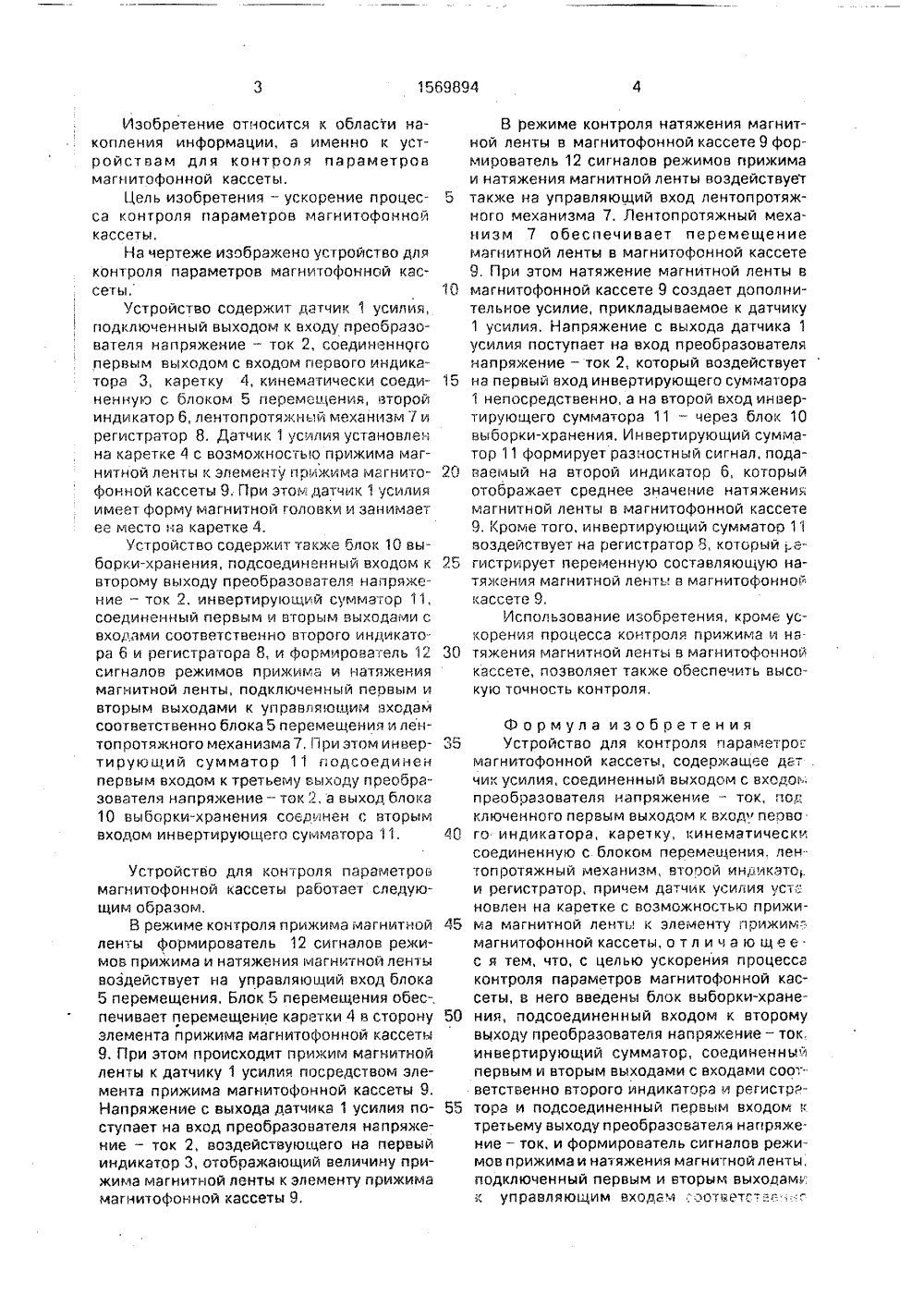

) И информконтролсеты, Ццесса ГОСУДАРСТВЕ ННЫ И КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР ОПИСАНИЕ И К АВТОРСКОМУ СВИДЕТЕ(088,8)видетельство СССР6 11 В 27/36, 1986.М 69958, кл, 42 к 7/02,РОИСТВО ДЛЯ КОНТРОЛЯ ПАРА- МАГНИТОФОННОЙ КАССЕТЫ бретение относится к накоплению ции и может найти применение при е параметров магнитофонной касль изобретения - ускорение проонтроля, В режиме контроля прижима магнитной ленты блок 5 перемещения обеспечивает прижим магнитной ленты к датчику 1 усилия, напряжение которого поступает на преобразователь 2 напряжение - ток, воздействующий на индикатор 3. В режиме контроля натяжения магнитной ленты в магнитофонной кассете 9 лентопротяжный механизм обеспечивает перемещение магнитной ленты. При этом натяжение магнитной ленты создает дополнительное усилие, прикладываемое к датчику 1 усилия, напряжение которого поступает на преобразователь 2 напряжение - ток, воздействующий на инвертирующий сумматор 11 непосредственно и через блок 10 выборки- хранения, Блок 10 выборки-хранения воздействует на индикатор 6 и регистратор 8, отображающие среднее значение и переменную составляющую натяжения магнитной ленты в магнитофонной кассете 9. 1 ил.Фъ 5 Изобретение относится к области накопления информации, а именно к устройствам для контроля параметров магнитофонной кассеты.Цель изобретения - ускорение процесса контроля параметров магнитофонной кассеты,На чертеже изображено устройство для контроля параметров магнитофонной кассеты.Устройство содержит датчик 1 усилия, поДключенный ВыхОДОМ к ВхоДУ преобразователя напряжение - ток 2, соединенного первым выходом с входом первого индикатора 3, каретку 4, кинематически соединенную с блоком 5 перемещения, второй индикатор б, лентопротяжный механизм 1 и регистратор 8, Датчик 1 усилия установлен на каретке 4 с Возможностью прижима магниной ленты к элементу прижима ма нитофонной кассеты 9, При этом датчик 1 усилия имеет форму манитной головки и занимает ее место на каретке 4.Устройство содержит также блок 10 выборки-хранения, подсоединенный входом к второму выходу преобразователя напряжение - ток 2, инвертирующий сумматор 11, соединенный первым и вторым выходами с входами соответстВенно ВторОго индикатО" ра б и регистратора О., и формирователь 12 сигналов режимов прижима и натяжения магнитной ленты, подключенный первым и вторым выходами к управляющим входам соответственно блока 5 перемещения и лентопротяжного механизма 7, При этом инвертирующий сумматор 11 подсоединен первым входом к третьему Выходу преобразователя напряжение - ток 2, а выход блока 10 выборки-хранения соединен с вторым входом инвертирующего сумматора 11. Устройство для контроля параметров магнитофонной кассеты работает следующим образом,В режиме контроля прижима магнитной ленты формирователь 12 сигналов режимов прижима и натяжения магнитной ленты воздействует на управляющий вход блошка 5 перемещения. Блок 5 перемещения обес-. печивает перемещение кареки 4 В сторону элемента прижима магнитофонной кассеты 9. При этом происходит прижим магнитной ленты к датчику 1 усилия посредством элемента прижима магнитофонной кассеты 9. Напряжение с выхода датчика 1 усилия поступает на вход преобразователя напряжение - ток 2, воздействующего на первый индикатор 3, отображающий величину прижима магнитной ленты к элементу прижима магнитофонной кассеты 9,5 10 15 20 25 30 В режиме контроля натяжения магнитной ленты в магнитофонной кассете 9 формирователь 12 сигналов режимов прижима и натяжения магнитной ленты воздействует также на управляющий вход лентопротяжного механизма 7, Лентопротяжный механизм 7 обеспечивает перемещение манитной ленты в магнитофонной кассете 9, При этом натяжение манитной ленты в магнитофонной кассете 9 создает дополнительное усилие, прикладываемое к датчику 1 усилия, Напряжение с выхода датчика 1 усилия поступает на вход преобразователя напряжение - ток 2, который воздействует на первый вход инвертирующего сумматора 1 непосредственно, а на второй Вход инвертирующего сумматора 11 - через блок 10 выборки-хранения. Инвертирующий сумматор 11 формирует разностный сигнал, подаВаемый на второй индикатор б, который отображает среднее значение натяжения магнитной ленты в магнитофонной кассете 9, Кроме того, инвертирующий сумматоо 11 воздействует на регистратор В, который;.егистрирует переменную составляющую натяжения магнитной ленты в магнитофонной кассете 9.Использование изобретения, кроме ускорения процесса контооля прижима и на. тяжения магнитной ленты в магнитофонной кассете, позволяет также обеспечить высокую точность контроля,Формула изобоетения Устройство для контроля параметрог магнитофонной кассеты, содержащее дат чик усилия, соединенный выходом с входо; преобразователя напряжение - ток, под ключенного первым выходом к Вход перво го индикатора, каретку, кинематически соединенную с блоком перемещения, лентоп ротяжн ый механизм, втооой индикато;.и регистратор, причем датчик усилия устновлен на каретке с возможностью прижима магнитной ленть, к элементу прижим=: магнитофонной кассеты, о т л и ч а ю щ е е. с я тем, что, с целью ускорения процесса контроля параметров магнитофонной кассеты, в него введены блок выборки-хранения, подсоединенный входом к второму ВЫходу преобразователя напряжение - ток. инвертирующий сумматор, соединенный первым и вторым выходами с входами соответственно второго индикатора и регистратора и подсоединенный первым входом к третьему выходу преобразователя напряжение - ток, и формирователь сигналов режимов прижима и натяжения магнитной ленты, подключенный первым и вторым выходами к управляющим входам:оатветст;:.;. - .":г1569894 Составитель Ю,-К.В. РозенкранцТехред М.Моргентал Корректор М.Самборская Редактор О,Головач Заказ 1453 Тираж 483 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушскаянаб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 блока перемещения и лентопротяжного механизма, причем выход блока выборки-хранения соединен с вторым входом инвертирующего сумматора,

Смотреть

Заявка

4416787, 23.03.1988

КАУНАССКИЙ ПОЛИТЕХНИЧЕСКИЙ ИНСТИТУТ ИМ. АНТАНАСА СНЕЧКУСА

КУРТИНАЙТИС АПОЛИНАРАС КАЗЕВИЧ, БАЛЬКЯВИЧУС РАМУНАС РОМУАЛЬДО, РАГУЛЬСКИС КАЗИМЕРАС МИКОЛО

МПК / Метки

МПК: G11B 27/36

Метки: кассеты, магнитофонной, параметров

Опубликовано: 07.06.1990
