Дозатор сыпучих материалов

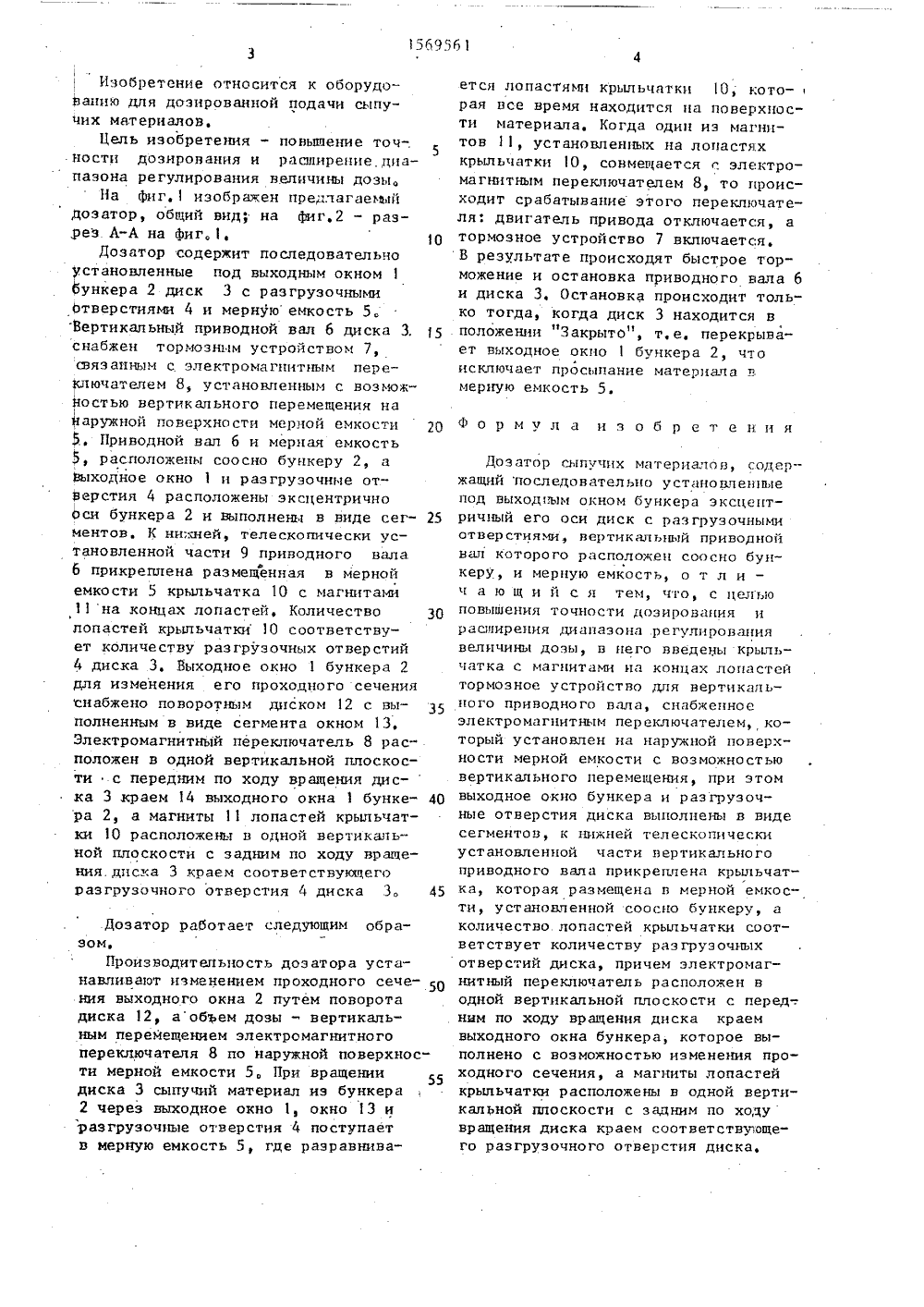

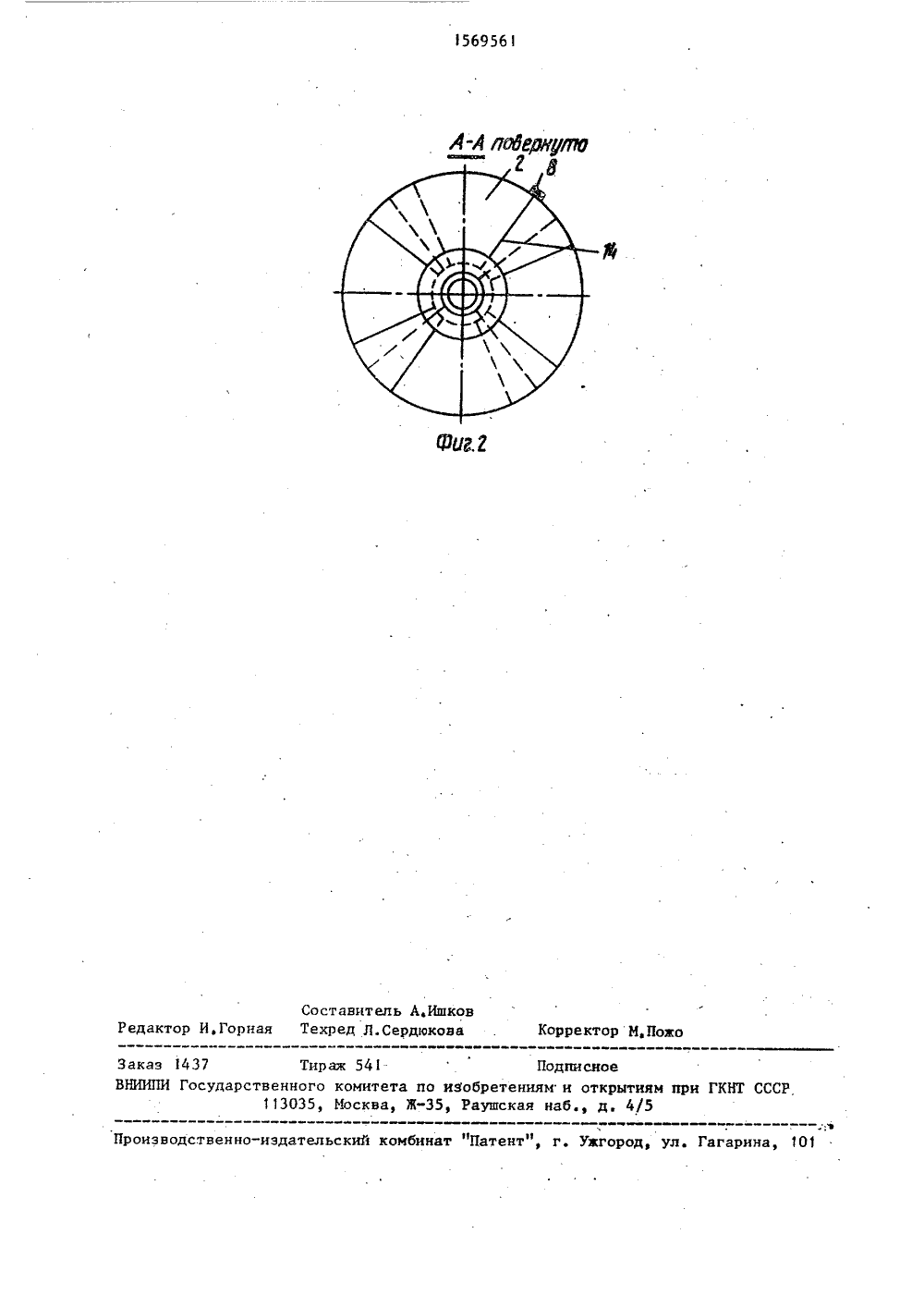

(54) ДОЗА (57) Изоб дованию дл чих матер повышение МАТЕРИАЛОВсится к оборуной подачи сыпуизобретения -зиронания и ра ОР СЫПУЧИХетение отноя дозированалов, Цель точностивели 4 ГОСУДАРСТВЕННЫЙ НОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТИРЦТИЯМПРИ ГКНТ СССР И А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ 1( 71) Криворожский горно ение диапазона регулпро,ЯО, .156956 чины дозы. При вращении диска 3 сыпучий материал иэ бункера 2 через выходное окно 1, окно 13 и разгрузочные.отверстия 4 поступает в мерную .емкость 5, где раэравнивается лопастямикрыльчатки 1 О, которая все время находится иа поверхности материала,Когда один из магнитов 11, установленных на лопастях крыпьчатки 1 О, совмещается с электромагнитным переключателем 8, последний срабатывает, двигатель привода отключается, а тормозное устрог"тво вертикального приводного вала 6 вкпючается. В результатепроисходят быстрое торможение и остановка диска 3, который перекрываетвыходное окно 1 бункера 2, 2 ил, 1569561Изобретение относится к оборудованию для дозированной подачи сыпучих материалов.Цель изобретения - повышение точ-.5 Ности дозирования и расширение,диапазона регулирования величины дозы,На фиг, изображен предлагаемый дозатор, общий вид; на фиг,2 - раз,рез А-А на фиг,1, ОДозатор содержит последовательно установленные под выходным окном 1 бункера 2 диск 3 с разгрузочными отверстиями 4 и мерную емкость 5.Вертикальный приводной вал 6 диска 3. 5 снабжен тормозным устройством 7, связанным с электромагццтным переключателем 8, установленным с возможНостью вертикального перемещения нд Наружной поверхности мерной емкости 2 О 5. Приводной вдл 6 и мерная емкость 5 расположены соосно бункеру 2, а Выходное окно 1 и разгрузочные отверстия 4 расположены эксцентрично оси бункера 2 и выполнены в виде сег ментов. К ни;очей, телескопически установленной части 9 приводного нала 6 прикреплена размещенная в мерной емкости 5 крыльчатка 1 О с магнитами 11 на концах лопастей, Количество 3 О лопастей крыльчаткй 10 соответствует количеству разгрузочных отверстий 4 диска 3, Выходное окно 1 бункера 2 для изменения его проходного сечения снабжено поворотным диском 12 с выполненным в виде сегмента окном 13, Электромагнитный переключатель 8 расположен в одной вертикальной плоскости с передним по ходу вращения дис-ка 3 краем 14 выходного окна 1 бунке ра 2, а магниты 11 лопастей крыльчатки 10 расположены в одной вертикальной плоскости с задним по ходу вращения. диска 3 краем соответствующего разгрузочного отверстия 4 диска 3. 45 Дозатор работает следующим образомПроизводительность дозатора устанавливают изменением проходного сече О ния выходного окна 2 путем поворота диска 12, аобьем дозы - вертикальным перемещением электромагнитного переключателя 8 по наружной поверхности мерной емкости 5. При вРащении диска 3 сьцтучий материал из бункера 2 через выходное окно 1, окно 13 и "разгрузочные отверстия 4 поступает в мерную емкость 5, где разравнивается лопастямц крыльчдтки 1 О, кото-рая все время находится цд поверхности материала, Когда один из магнитов 11, установленных на лопастях крыльчатки 10, совмещается с электромагнитным переключателем 8, то происходит срабатывание этого переключателя: двигатель привода отключается, а тормозное устройство 7 включается. В результате происходят быстрое торможение и остановка приводного вала 6 и диска 3. Остановка происходит только тогда, когда диск 3 находится в положении "Закрыто", т. е, перекрывает выходное окцо 1 бункера 2, что исключает просыпание материала в мерную емкость 5.Формула изобретенияДозатор сыпучих материалов, содержащий последовательно устдцовлевцые под выходным окном бункера эксцентричный его оси диск с разгрузочными отверстиями, вертикальный приводной вдл которого расположен соосцо бункеру, и мерную емкость, о т л и ч ающий ся тем, что, с целью повышения точности дозировдция и расширения диапазона регулирования величины дозы, в него введены крыль - чатка с магнитами ид концах лопдстеи тормозное устройство для вертикального приводного вдлд, снабженное электромагнитным переключателем, который установлен на наружной поверхности мерной емкости с возможностью вертикального перемещения, лри этом выходное окно бункера и раз грузочные отверстия диска выполнены в виде сегментов, к нижней телескопически установленной части вертикального приводного вала прикреплена крыльчатка, которая размещена в мерной емкости, установленной соосцо бункеру, д количество лопастей крыльчатки соответствует количеству разгрузочных отверстий диска, причем электромагнитный переключатель расположен в одной вертикальной плоскости с перед-. ним по ходу вращения диска краем выходного окна бункера, которое выполнено с возможностью изменения проходного сечения, а магниты лопастей крыльчатки расположены в одной вертикальной плоскости с задним по ходувращения диска краем соответствующего разгрузочного отверстия диска,569561 Составитель А,Ишковедактор И,Горная Техред Л.Сердюкова . Корре Пожо Тираж 541 дписио и ГКНТ СССР,дарственного комитета по изобретениям и открыти 113035, Иосква, Ж-Э 5, Раушская наб., д, 4/ стве роизв зд Заказ 14 ВНИИПИ Г ьский комбинат "Патент",Ужгород, ул. Гагарина, 101
