Зуборезная головка

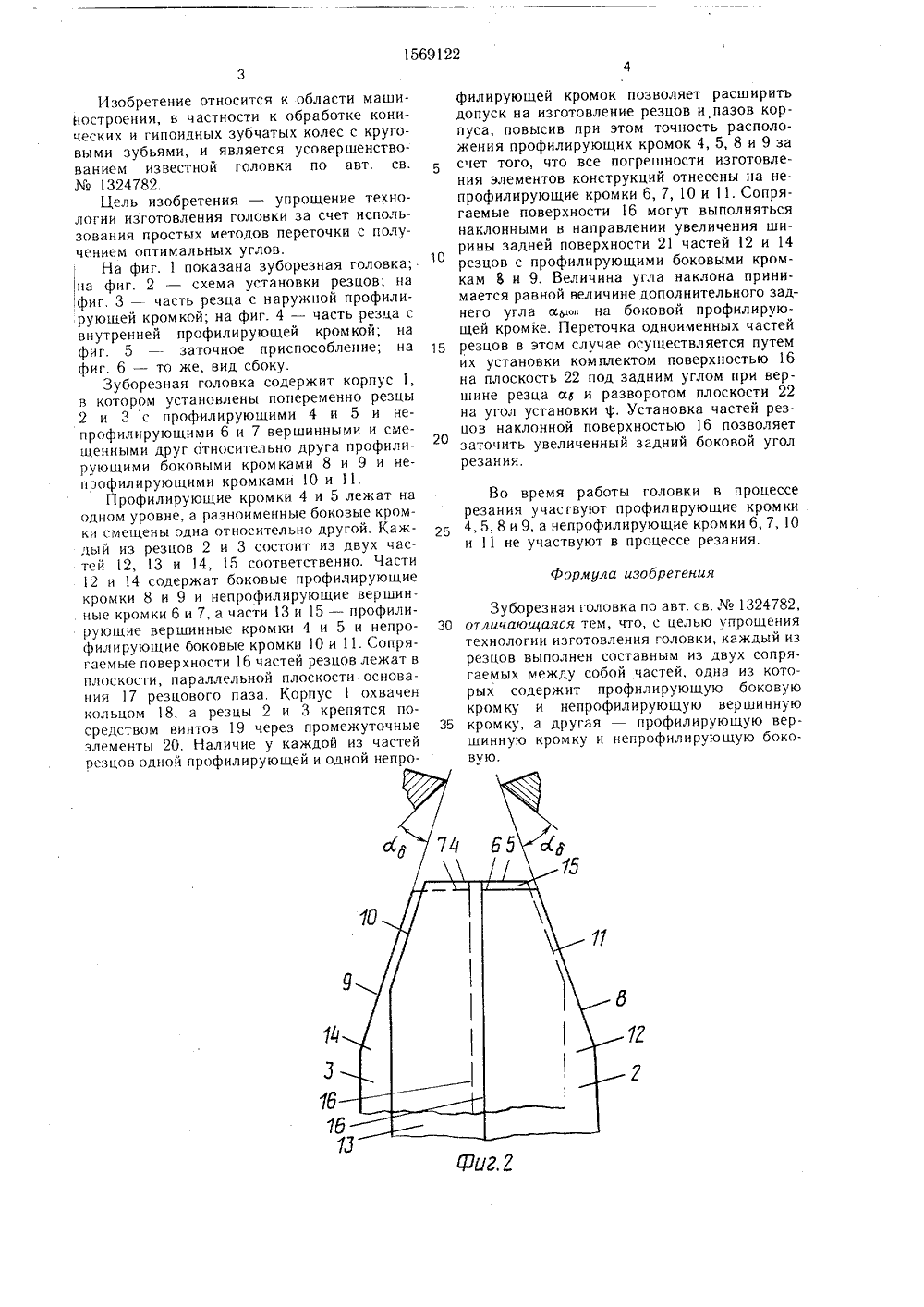

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 1)5 В 23 Г 21 2 ПИСАНИЕ ИЗОБРЕТЕНИА ВТОРСНОМУ СВИДЕТЕЛЬСТВУ ние Чебоктракторовисов щиностроеконических и зубьями. ощение техИ 5 ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИПРИ ГКНТ СССР(71) Производственное объединесарский завод промышленных(57) Изобретение относится к манию, в частности к обработкеи гипоидных колес с круговымЦелью изобретения является упр 80156912 нологии изготовления головки за счет использования простых методов переточки с получением оптимальных углов. В корпусе головки установлены попеременно резцы 2 и 3. Каждый из резцов состоит из двух частей 2, 13 и 14, 15 соответственно. Части 12 и 14 содержат боковые профилирующие кромки и непрофилирующие вершинные кромки, а части 3 и 5 -профилирующие вершинные кромки и непрофилирующие боковые кромки. Сопрягаемые поверхности лежат в плоскости, параллельной плоскости паза, и могут быть выполнены наклонными, Величина угла наклона в этом случае принимается равной величине дополнительного заднего угла на боковой профилирующей кромке. б ил.1569122 Формула изобретения 74 3 78 76 Изобретение относится к области машиНостроения, в частности к обработке конических и гипоидных зубчатых колес с круговыми зубьями, и является усовершенствованием известной головки по авт. св.1324782.Цель изобретения - упрощение технологии изготовления головки за счет использования простых методов переточки с получением оптимальных углов.На фиг. 1 показана зуборезная головка; на фиг. 2 - схема установки резцов; на фиг. 3 - часть резца с наружной профилирующей кромкой; на фиг. 4 -- часть резца с внутренней профилирующей кромкой; на фиг. 5 - заточное приспособление; на фиг. 6 - то же, вид сбоку.Зуборезная головка содержит корпус 1, в котором установлены попеременно резцы 2 и 3 с профилирующими 4 и 5 и непрофилирующими 6 и 7 вершинными и смещенными друг относительно друга профилируюшими боковыми кромками 8 и 9 и непрофилирующими кромками 10 и 11,Профилирующие кромки 4 и 5 лежат на одном уровне, а разноименные боковые кромки смещены одна относительно другой. Каждый из резцов 2 и 3 состоит из двух частей 12, 13 и 14, 15 соответственно. Части 12 и 14 содержат боковые профилирующие кромки 8 и 9 и непрофилирующие вершинные кромки 6 и 7, а части 13 и 15 - профилируюшие вершинные кромки 4 и 5 и непрофилирующие боковые кромки 10 и 11. Сопрягаемые поверхности 16 частей резцов лежат в плоскости, параллельной плоскости основания 17 резцового паза, Корпус 1 охвачен кольцом 8, а резцы 2 и 3 крепятся посредством винтов 19 через промежуточные элементы 20. Наличие у каждой из частей резцов одной профилирующей и одной непрофилирующей кромок позволяет расширить допуск на изготовление резцов и пазов корпуса, повысив при этом точность расположения профилирующих кромок 4, 5, 8 и 9 за счет того, что все погрешности изготовления элементов конструкций отнесены на непрофилирующие кромки 6, 7, 10 и 11. Сопрягаемые поверхности 16 могут выполняться наклонными в направлении увеличения ширины задней поверхности 21 частей 12 и 14 резцов с профилирующими боковыми кромкам В и 9. Величина угла наклона принимается равной величине дополнительного заднего угла иьцо на боковой профилирующей кромке. Переточка одноименных частей 15 резцов в этом случае осуществляется путемих установки комплектом поверхностью 16 на плоскость 22 под задним углом при вершине резца а и разворотом плоскости 22 на угол установки 1, Установка частей резцов наклонной поверхностью 16 позволяет заточить увеличенный задний боковой угол резания. Во время работы головки в процессе резания участвуют профилирующие кромки 4, 5, 8 и 9, а непрофилирующие кромки 6, 7, 1 О и 11 не участвуют в процессе резания. Зуборезная головка по авт. св.1324782, ЗО отличающаяся тем, что, с целью упрощениятехнологии изготовления головки, каждый из резцов выполнен составным из двух сопрягаемых между собой частей, одна из которых содержит профилирующую боковую кромку и непрофилируюшую вершинную 35 кромку, а другая - профилирующую вершинную кромку и непрофилируюшую боковую.1569122 гг аг,оставитель В. Слиткова а ого комитет Москва, Ж ечьский ко Редактор Н. Бобков Заказ 1415 ВН 111 П 11 иларствен 13035 Гроизволстненно.излаТехред И. Вересираж 525по изобретениям- 35, Раушскаябинат Патент,Корректор,1. ПитайГ 1 олнисноси открытиям при ГКНТ ССС 1наб., л. 45Ужгород. ул. Гагарина, 10
