Патрон для метчиков
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

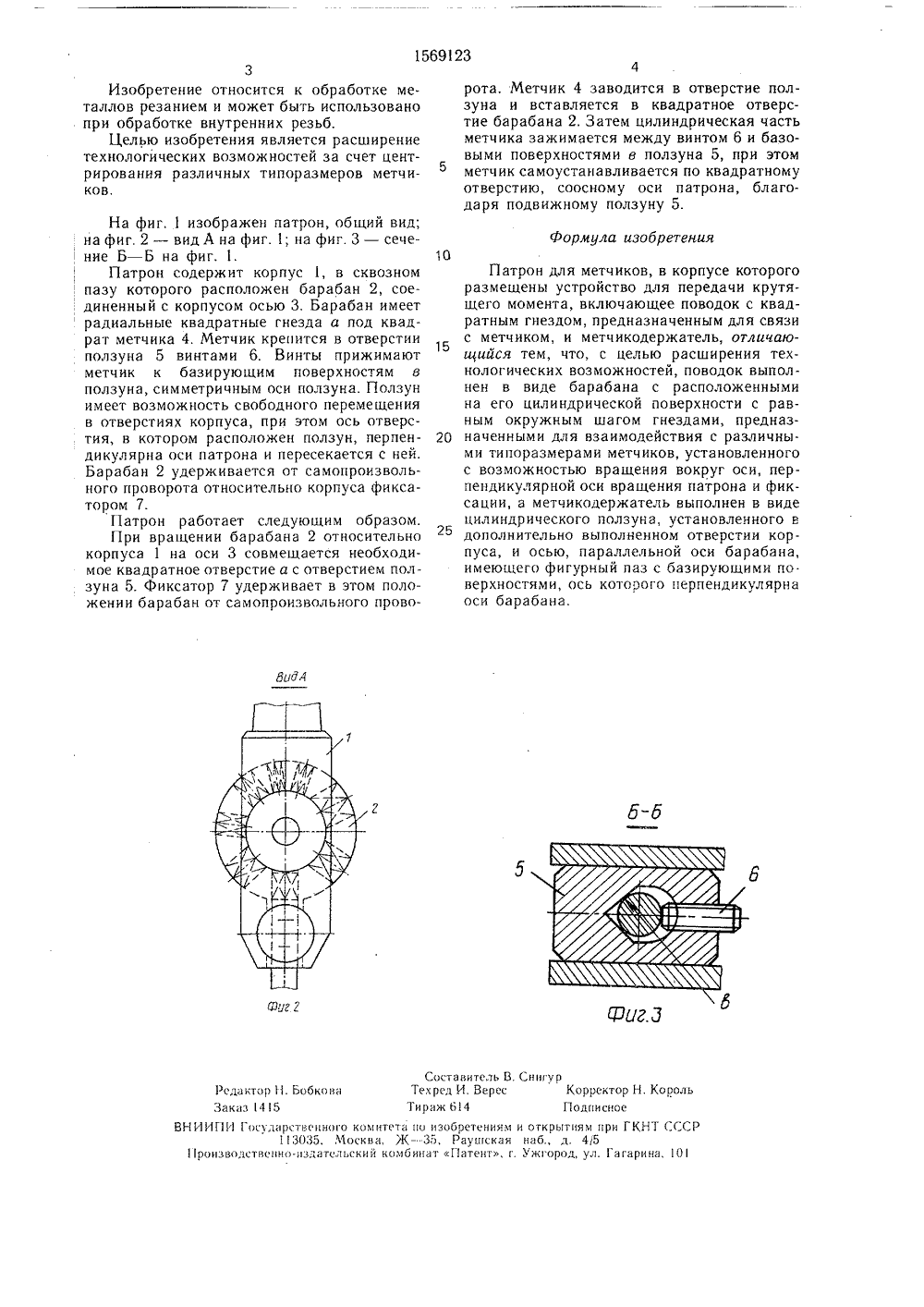

(51) 5 В 23 б 1/00 ОПИСАНИЕ ИЗОБРЕТЕНИЯН А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ иг.7ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМПРИ ГКНТ СССР(56) Кузьменко А. Ф., Пашко Н. М. Прогрессивные конструкции вспомогательного инструмента для образования внутренних резьбв автоматизированном производстве деталейавтомобилей: Обзорная информация. Тольятти, 1986, с. 34 - 36, рис. 18,2(54) ПАТРОН ДЛЯ МЕТЧИКОВ(57) Изобретение относится к обработке металлов резанием и может быть использовано при обработке внутренних резьб. Целью изобретения является расширение технологических возможностей за счет центрирования различных типоразмеров метчиков. Патрон содержит корпус 1, в сквозном пазу которого установлен барабан 2. Последний на цилиндрической поверхности имеет гнезда а для различного типоразмера метчиков. Барабан 2 размещен с возможностью вращения вокруг оси, перпендикулярной оси патрона, и фиксации. В корпусе установлен метчикодержатель в виде цилиндрического ползуна 5 с фигурным пазом. 3 ил.1569123 Формула изобретения г 2 Снигур Корректор Н. Король Подписное открытиям при ГКНТ ССС наб., д. 4/5Ужгород, ул. Гагарина, 101 Составитель ВТехред И. Верееираж 614 еда ктор 1. аказ 1415 обков венного комитета по изобретениям )35, Москва, Ж, Рауновская здательский комбинат Гатент, г 1 ИИПИ Государс 111 роизводственнозИзобретение относится к обработке металлов резанием и может бьггь использовано при обработке внутренних резьб.Целью изобретения является расширение технологических возможностей за счет центрирования различных типоразмеров метчиков,На фиг. 1 изображен патрон, общий вид; на фиг. 2 - вид А на фиг, 1; на фиг. 3 - сечение Б - Б на фиг. 1. 1 ОПатрон содержит корпус 1, в сквозном пазу которого расположен барабан 2, соединенный с корпусом осью 3, Барабан имеет радиальные квадратные гнезда а под квадрат метчика 4. Метчик крепится в отверстии ползуна 5 винтами 6. Винты прижимают метчик к базирующим поверхностям в ползуна, симметричным оси ползуна. Ползун имеет возможность свободного перемещения в отверстиях корпуса, при этом ось отверстия, в котором расположен ползун, перпен дикулярна оси патрона и пересекается с ней. Барабан 2 удерживается от самопроизвольного проворота относительно корпуса фиксатором 7.Патрон работает следующим образом.При вращении барабана 2 относительно корпуса 1 на оси 3 совмещается необходимое квадратное отверстие а с отверстием ползуна 5. Фиксатор 7 удерживает в этом положении барабан от самопроизвольного проворота. Метчик 4 заводится в отверстие ползуна и вставляется в квадратное отверстие барабана 2, Затем цилиндрическая часть метчика зажимается между винтом 6 и базовыми поверхностями в ползуна 5, при этом метчик самоустанавливается по квадратному отверстию, соосному оси патрона, благодаря подвижному ползуну 5. Патрон для метчиков, в корпусе которого размещены устройство для передачи крутящего момента, включающее поводок с квадратным гнездом, предназначенным для связи с метчиком, и метчикодержатель, отличаюи 4 ийся тем, что, с целью расширения технологических возможностей, поводок выполнен в виде барабана с расположенными на его цилиндрической поверхности с равным окружным шагом гнездами, предназначенными для взаимодействия с различными типоразмерами метчиков, установленного с возможностью вращения вокруг оси, перпендикулярной оси вращения патрона и фиксации, а метчикодержатель выполнен в виде цилиндрического ползуна, установленного в дополнительно выполненном отверстии корпуса, и осью, параллельной оси барабана, имеющего фигурный паз с базирующими по. верхностями, ось которого перпендикулярна оси барабана.
СмотретьЗаявка
4204715, 05.03.1987
ПРЕДПРИЯТИЕ ПЯ А-7683
САСИК АЛЕКСЕЙ ТИМОФЕЕВИЧ, ДОЦЕНКО ЛАРИСА ИЛЬИНИЧНА
МПК / Метки
МПК: B23G 1/00
Опубликовано: 07.06.1990
Код ссылки
