Лазерный интерференционный створофиксатор

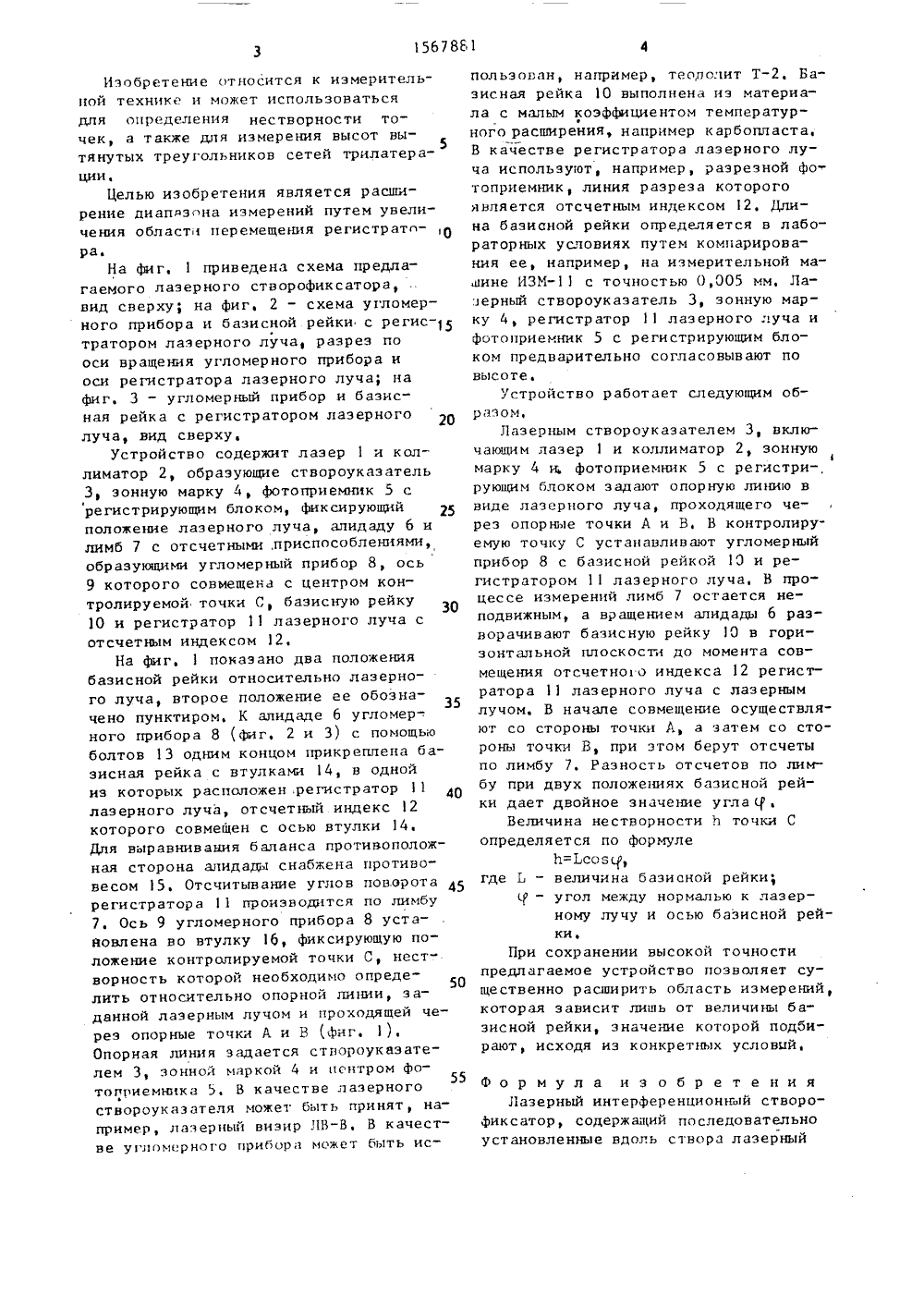

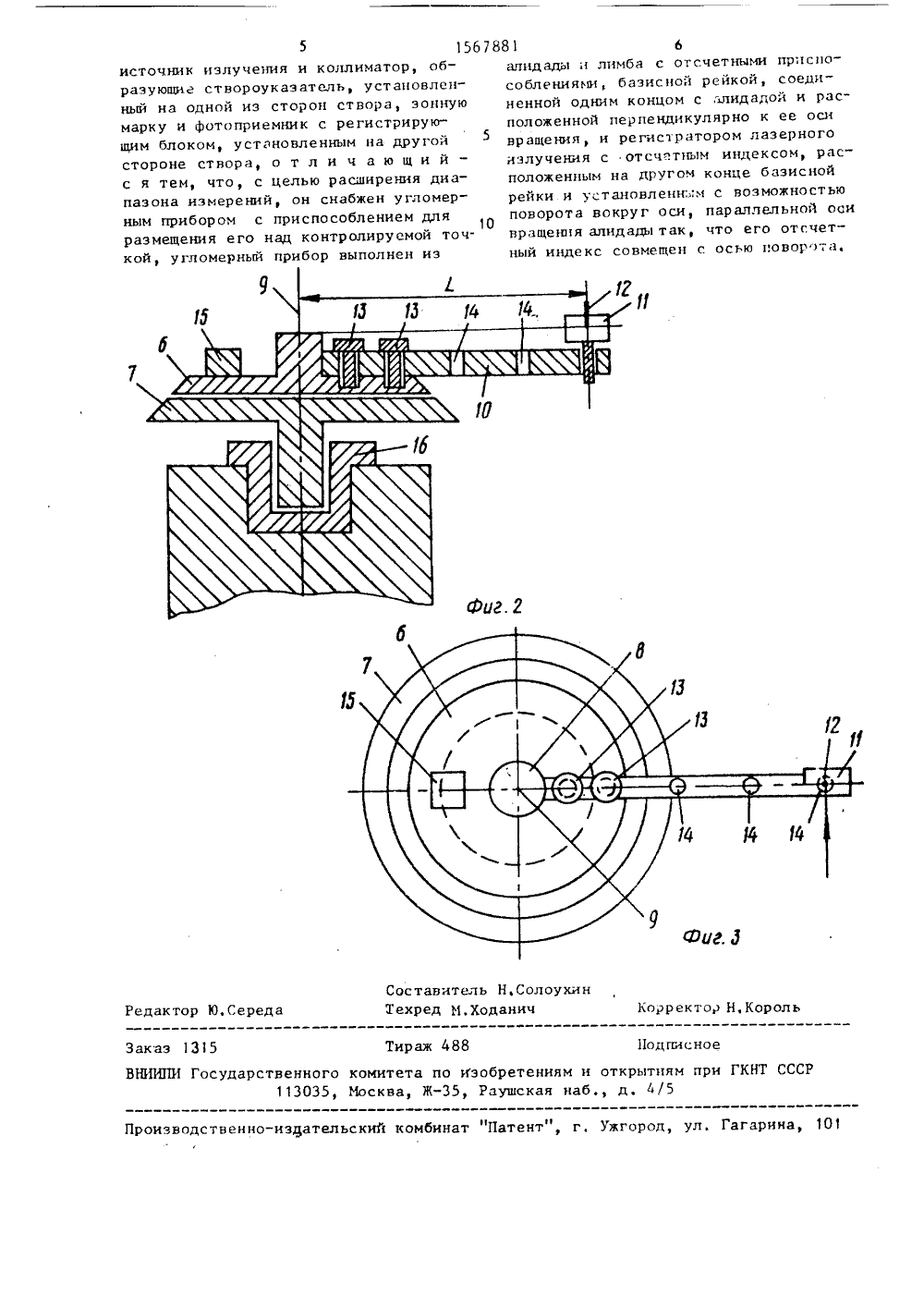

Изобретение относится к измерительной технике и может использоватьсядля определения нестворности точек, а также для измерения высот вытянутых треугольников сетей трилатерации,Целью изобретения является расширение диапдэона измерений путем увеличения областперемещения регистратора.На Фиг, 1 приведена схема предлагаемого лазерного створофиксатора,вид сверху; на фиг, 2 - схема угломерного прибора и базисной рейки с регис тратором лазерного луча, разрез пооси вращения угломерного прибора иоси регистратора лазерного луча; нафиг. 3 - угломерный прибор и базисная рейка с регистратором лазерноголуча, вид сверху,Устройство содержит лазер 1 и коллиматор 2, образующие створоукаэатель3, эонную марку 4, фотоприемник 5 срегистрирующим блоком, фиксирующийположение лазерного луча, алидаду 6 илимб 7 с отсчетными,приспособлениями,образующими угломерный прибор 8, ось9 которого совмещена с центром контролируемой точки С, базисную рейку10 и регистратор 11 лазерного луча сотсчетным индексом 12,На фиг, 1 показано два положениябазисной рейки относительно лазерного луча, второе положение ее обоз начено пунктиром, К алидаде 6 угломерного прибора 8 (фиг, 2 и 3) с помощьюболтов 13 одним концом прикреплена базисная рейка с втулкая 14, в однойиэ которых расположен, регистратор 11 40лазерного луча, отсчетнй индекс 12которого совмещен с осью втулки 14,Для вьравниваыия баланса противоположная сторона алидады снабжена противовесом 15. Отсчитывание углов поворота 45регистратора 11 производится по лимбу7Ось 9 угломерного прибора 8 устайовлена во втулку 16, фиксирующую положение контролируемой точки С, нестворность которой необходимо определить относительно опорной линии, заданной лазерным лучом и проходящей через опорные точки А и В (Фиг, 1).Опорная линия задается створоуказателем 3, зонной маркой 4 и пснтром фо 55топриемника 5, В качестве лазерногоствороукаэателя может быть принят, например, лазерный визир ЛВ-В, В качестве угломерного прибор может быть использоган например, теодолит Т. Базисная рейка 10 выполнена иэ материала с малым коэФфициентом температурного расширения, например карбопласта.В качестве регистратора лазерного луча используют, например, разрезной Фо"топриемник, линия разреза которогоявляется отсчетным индексом 12. Длина базисной рейки определяется в лабораторных условиях путем компарирования ее, например, на измерительной машине ИЗМс точностью 0,005 мм. Лазерный створоуказатель 3, зонную марку 4, регистр атор 11 лаэ ерного луча иФотоприемник 5 с регистрирующим блоком предварительно согласовывают повысоте,Устройство работает следующим образом,Лазерным створоуказателем 3, включающим лазер 1 и коллиматор 2 зоннуюЭмарку 4 и, фотоприемник 5 с регистри-,рующим блоком задают опорную линию ввиде лазерного луча, проходящего через опорные точки А и В, В контролируемую точку С устанавливают угломерныйприбор 8 с базисной рейкой 10 и регистратором 11 лазерного луча, В процессе измерений лимб 7 остается неподвижным, а вращением алидады 6 разворачивают базисную рейку 10 в горизонтальной плоскости до момента совмещения отсчетно 1 о индекса 12 регистратора 11 лазерного луча с лазернымлучом. В начале совмещение осуществляют со стороны точки А, а затем со стороны точки В, при этом берут отсчетыпо лимбу 7, Разность отсчетов по лимбу при двух положениях базисной рейки дает двойное значение угла ,Величина нестворности 1 точки Сопределя ет ся по формулеЬ=Ьсоз,где 1 - величина базисной рейкиугол между нормалью к лазерному лучу и осью базисной рейки.При сохранении высокой точностипредлагаемое устройство позволяет существенно расширить область измерений,которая зависит лишь от величины базисной рейки, значение которой подбирают, исходя из конкретных условий,Формула изобретенияЛазерный интерференционный створоФиксатор, содержащий последовательно установленные вдогь створа лазерныйЦ Ц У 4 Р 4,фиг. 2 Составитель Н,Солоухинтор Ю,Середа Техред М,Ходанич Корректор Н,Коро Заказ 131 488 1 одион НИИПИ Государственного комитет113035, Москва,по изобретениям и открытиям при ГКНТ СССР-35, Раушская наб., д, 4/5 оизводственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101 5 15618 источник излучения и коллиматор, образующиг створоукаэатель, установленный на одной из сторон створа, эонную марку и фотоприемник с регистрирую 5 щим блоком, установленным на другои стороне створа, о т л и ч а ю щ и й с я тем, что, с целью рас;ирения диапазона измерений, он снабжен угломерным прибором с приспособлением для размещения его над контролируемой точкой, угломерный прибор выполнен из 81 6алидады и лимба с отсчетными приспособлениями, базисной рейкой, соединенной одним концом с лидадо; и расположенной перпендикулярно к ее осивращения, и регистратором лазерногоиэлучепя с отсчетым индексом, расположенным на другом конце базиснойрейки и установлеь:.; с возможностьюповорота вокруг оси, параллельной осиврщепя апидады так, что его отсчетный индекс совмещен с осью поворота,
