Устройство для контроля обрыва параллельно расположенных нитей

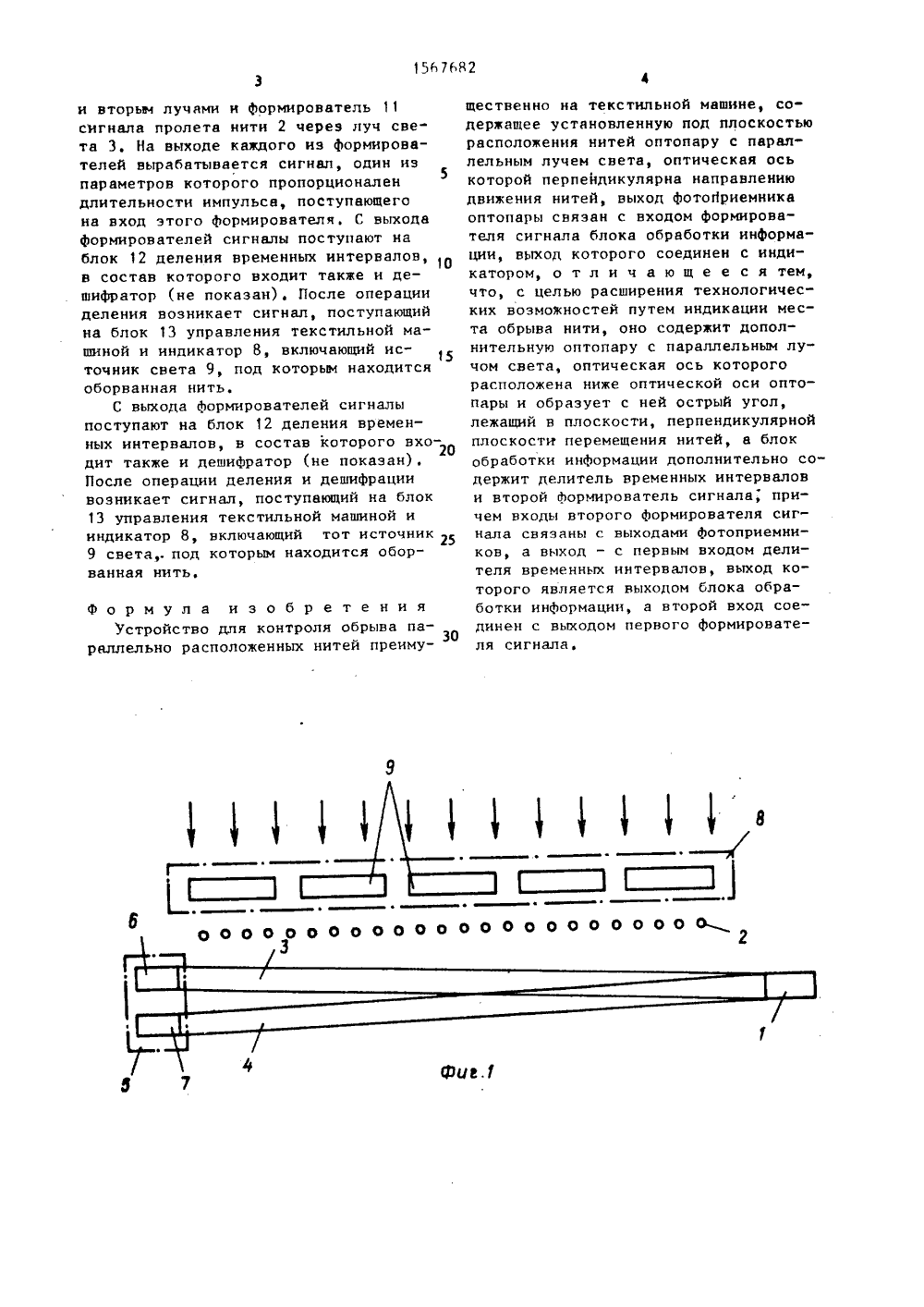

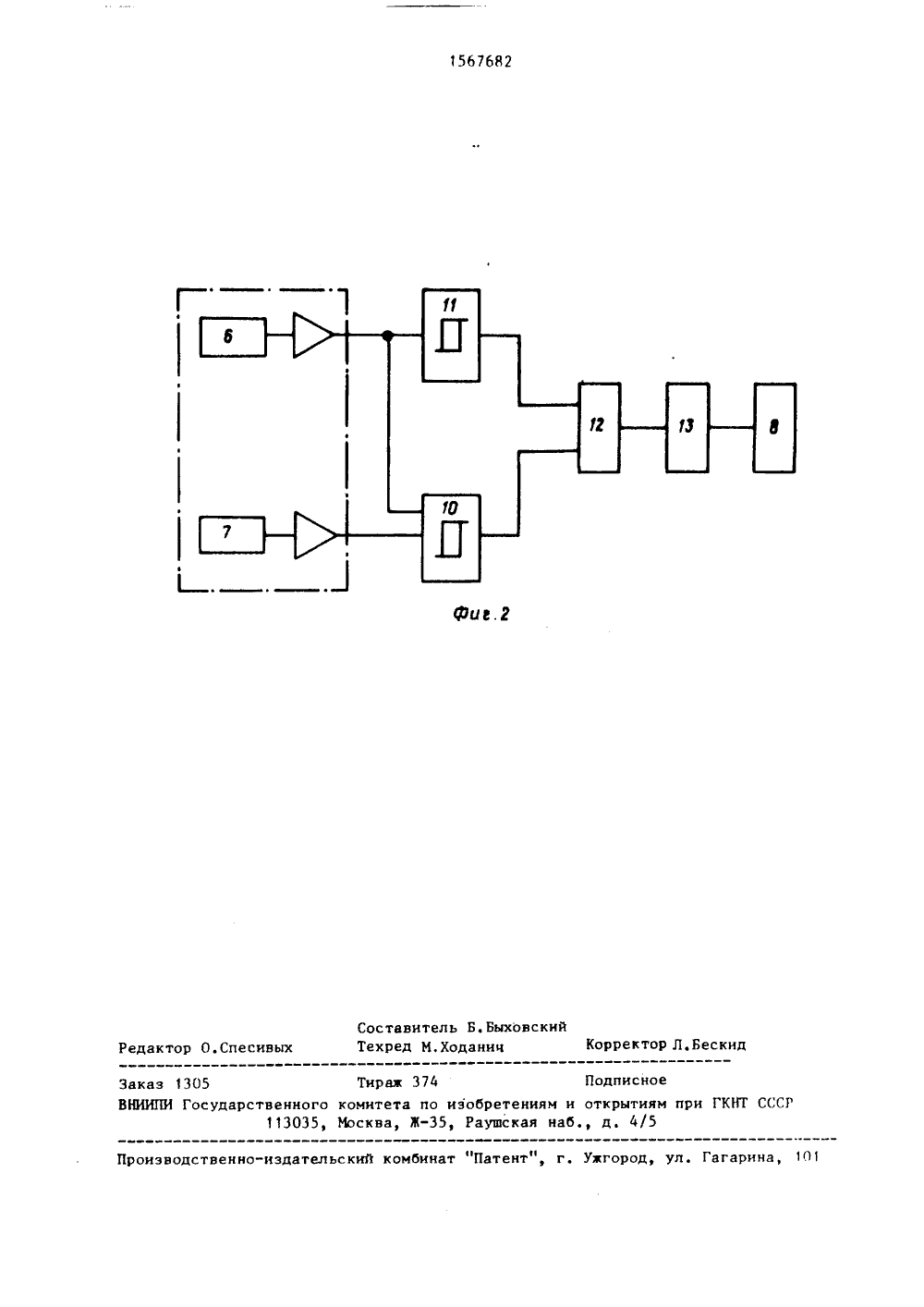

(51) 5 Р 04 В 35/16 ОПИСАНИЕ ИЗОБРЕТЕНИЯ ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОЧНРЫТИЯМПРИ П 1 НТ СССР А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ(54) УСТРОЙСТВО ДЛЯ КОНТРОЛЯ ОБРЫВАПАРАЛЛЕЛЬНО РАСПОЛОЖЕННЫХ НИТЕЙ(57) Изобретение относится к средствам контроля длинномерного материалаи может быть использовано на текИзобретение относится к средствамконтроля длинномерного материала иможет быть использовано на текстильных машинах.для контроля.Цель изобретения - расширение технологических возможностей путем индикации места обрыва нити.На фиг,1 представлена структурная схема устройства; на фиг.2 - структурная схема блока обработки информации.Устройство содержит оптическую систему 1, выполненную в виде двух оптопар, формирующую под рядом нитей 2 два расходящихся луча света 3, 4 с приемной системой 5, содержащей фотоприемники 6, 7,и индикатором 8, состоящим из нескольких источников света 9, расположенных над нитями 2. Оптические оси оптопар расположены под нитями 2 и образуют между собой острый угол, лежащий в плоскости,тильных машинах. Целью изобретения вляется расширение технологических возможностеи путем индикации местаобрыва нити. Устройство содержит двеоптопары, оптические оси которых расположены под нитями и образуют междусобой острый угол, перпендикулярныйплоскости размещения нитей, Оборванная нить пролетает в зоне контроля ипоследовательно пересекает лучи оптопар. Полученные с фотоприемниковсигналь 1 делятся один на другой посредством делителя временных интервалов, и по результатам деления вырабатывается сигнал, проходящий на индикатор, 2 ил. перпендикулярной плоскости расположения нитей.Блок обработки информации содержит формирователи 1 О и 11 сигнала, в качестве которых может быть использован стандартный аналого-цифровой преобразователь (АЦП), делитель 12 временных интервалов, входами связанный с выходами формирователей 10 и 11 сиг налов, выход которого связан с блоком 13 управления текстильной машиной ииндикатором 8.Устройство работает следующим образом.Под действием потока воздуха оборванная нить 2 пролетает в зоне контроля и последовательно пересекает лучи 3 и 4. На выходе фотоприемников 6, 7 возникают электрические импульсы, которые после соответствующего усиления и обработка поступают на формирователь 10 сигпзла между первым1561682 ОООО Оо О ОООО Оооо О и вторым лучами н формирователь 11 сигнала пролета нити 2 через луч света 3. На выходе каждого из формирователей вырабатывается сигнал, один из параметров которого пропорционален длительности импульса, поступающего на вход этого Формирователя. С выхода формирователей сигналы поступают на блок 12 деления временных интерваловф 10 в состав которого входит также и дешифратор (не показан). После операции деления возникает сигнал, поступающий на блок 13 управления текстильной машиной и индикатор 8, включающий ис 15 точник света 9, под которым находится оборванная нить.С выхода Формирователей сигналы поступают на блок 12 деления временных интервалов, в состав которого входит также и дешифратор (не показан),20 После операции деления и дешифрации возникает сигнал, поступающий на блок 13 управления текстильной машиной и индикатор 8, включающий тот источник 9 света,. под которым находится оборванная нить. Формула изобретенияУстройство для контроля обрыва параллельно расположенных нитей преимущественно на текстильной машине, содержащее установленную под плоскостьюрасположения нитей оптопару с параллельным лучем света, оптическая оськоторой перпендикулярна направлениюдвижения нитей, выход фотоНриемникаоптопары связан с входом формирователя сигнала блока обработки информации, выход которого соединен с индикатором, о т л и ч а ю щ е е с я тем,что, с целью расширения технологических возможностей путем индикации места обрыва нити, оно содержит дополнительную оптопару с параллельным лучом света, оптическая ось которогорасположена ниже оптической оси оптопары и образует с ней острый угол,лежащий в плоскости, перпендикулярнойплоскости перемещения нитей, а блокобработки информации дополнительно содержит делитель временных интервалови второй Формирователь сигнала, причем входы второго Формирователя сигнала связаны с выходами Фотоприемников, а выход - с первым входом делителя временных интервалов, выход которого является выходом блока обработки информации, а второй вход соединен с выходом первого формирователя сигнала.1567682 Составитель Б.БыховскнйТехред М.Ходанин Корректор Л.Бескид Редактор О.Спесивых Заказ 1305 тирах 374 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., д, 4/5Производственно-издательский комбинат "Патент", г. Уагород, ул. Гагарина, 101
