Способ управления тепломассообменным аппаратом
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1567261
Автор: Волков
Текст

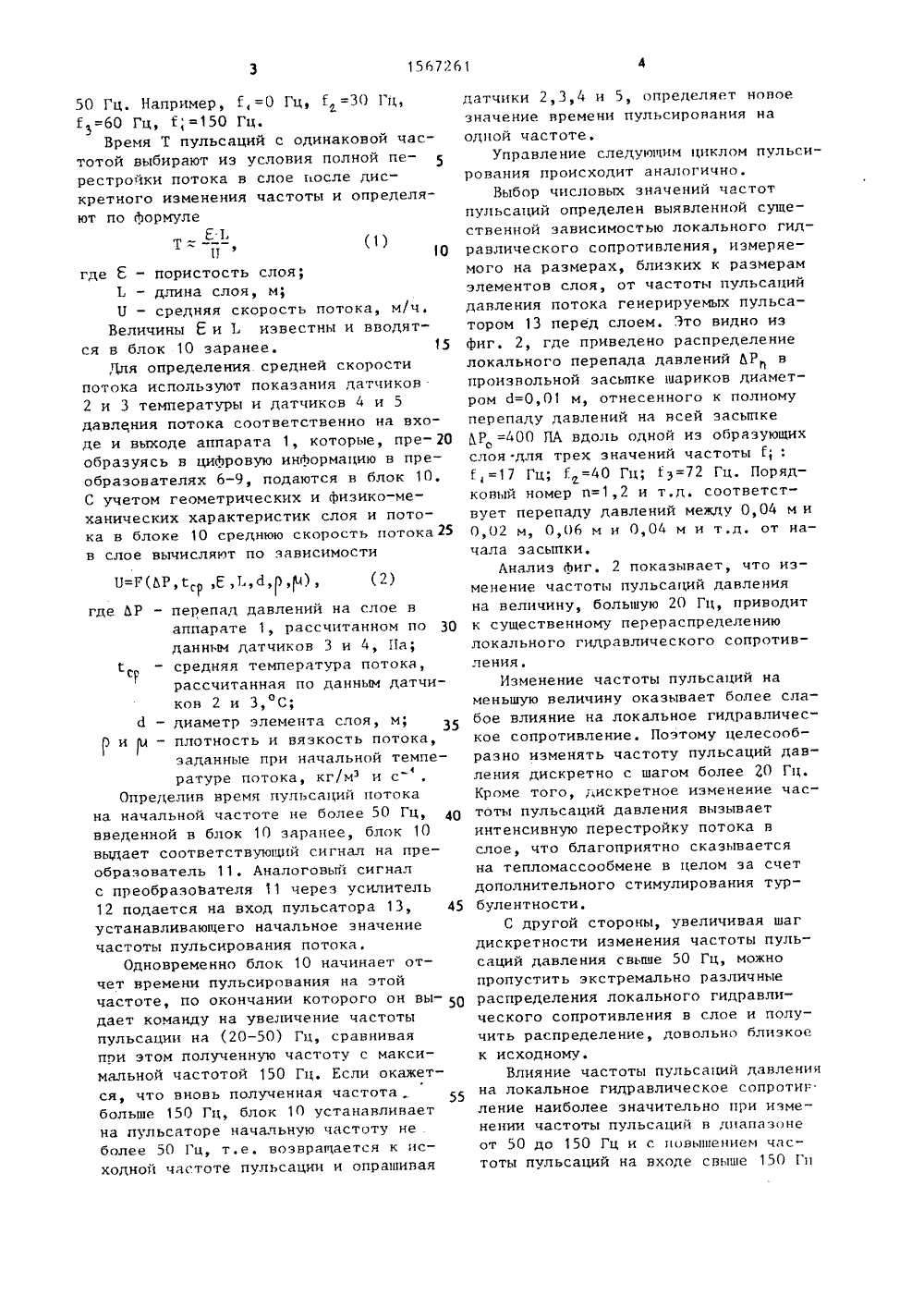

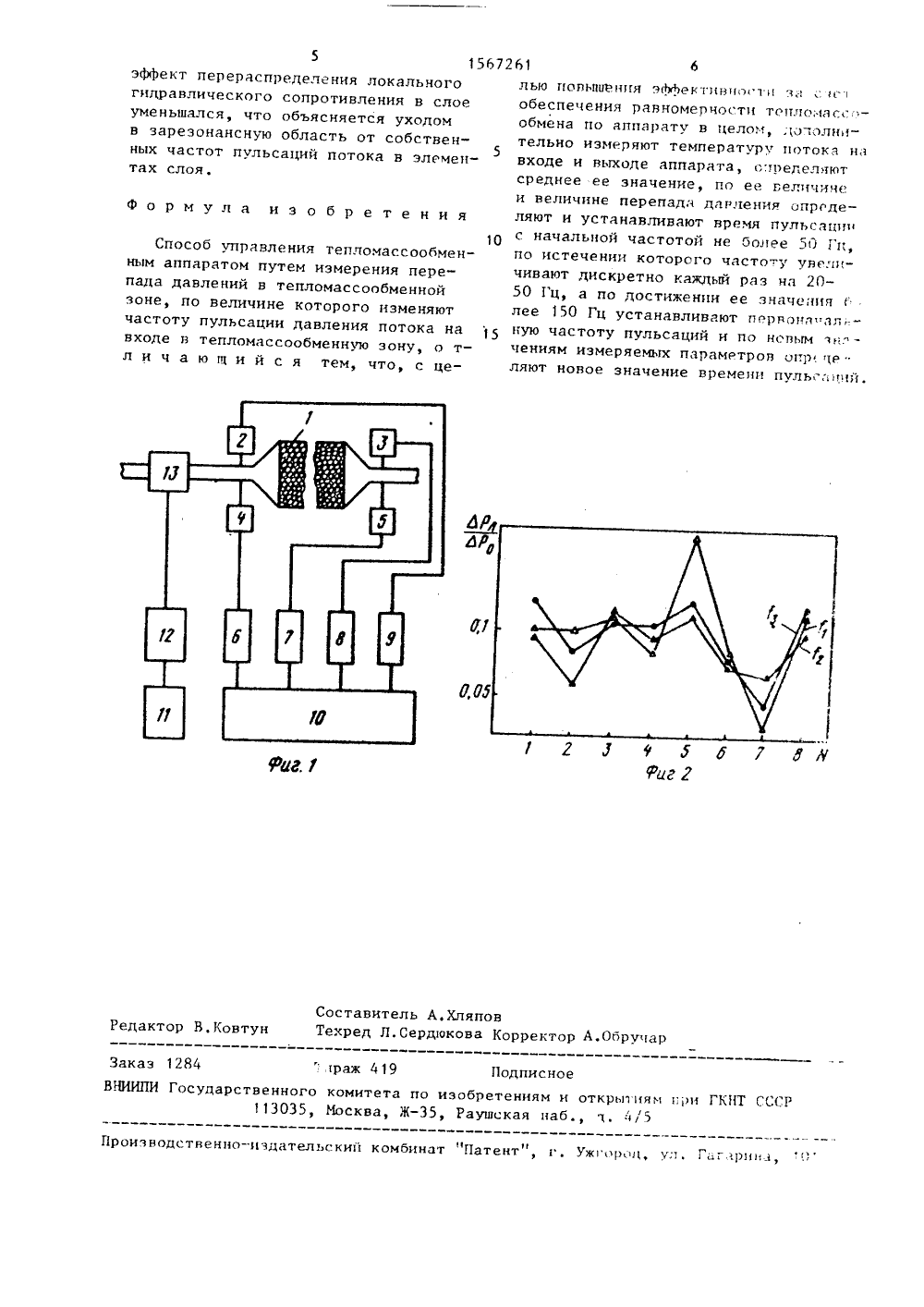

50 Гц. Например, , =0 Гц,=30 Гц, й =60 Гц, 1; =150 Гц.Время Т пульсаций с одинаковой частотой выбирают из условия полной перестройки потока в слое осле дискретного изменения частоты и определяют по Формулес. 1Т= -- , (1)П 1 Огде с - пористость слоя;1, - длина слоя, м;Б - средняя скорость потока, м/ч.Величины Е и Ь известны и вводятся в блок 10 заранее. 15Для определения средней скорости потока используют показания датчиков 2 и 3 температуры и датчиков 4 и 5 давления потока соответственно на входе и выходе аппарата 1, которые, пре образуясь в цифровую информацию в преобразователях 6-9, подаются в блок 10. С учетом геометрических и физико-механических характеристик слоя и потока в блоке 10 среднюю скорость потока 25 в слое вычисляют по зависимостиР(Р ф рэ 1 д 1 э 1 э) э (2) где Р - перепад давлений на слое ваппарате 1, рассчитанном по 30данным датчиков 3 и 4, Па;средняя температура потока,рассчитанная по данным датчиков 2 и 3, С;Й - диаметр элемента слоя, м;и и - плотность и вязкость потока,заданные при начальной температуре потока, кг/м и сОпределив время пульсаций потока на начальной частоте не более 50 Гц, 40 введенной в блок 10 заранее, блок 10 выдает соответствующий сигнал на преобразователь 11. Аналоговый сигнал с преобразователя 11 через усилитель 12 подается на вход пульсатора 13, 45 устанавливающего начальное значение частоты пульсирования потока.Одновременно блок 10 начинает отчет времени пульсирования на этой частоте, по окончании которого он вы дает команду на увеличение частоты пульсации на (20-50) Гц, сравнивая при этом полученную частоту с максимальной частотой 150 Гц. Если окажется, что вновь полученная частота . больше 150 Гц, блок 10 устанавливает на пульсаторе начальную частоту не более 50 Гц, т.е, возвращается к исходнои час тоте пульсации и опрашивая датчики 2,3,4 и 5, определяет новое значение времени пульсирования на одной частоте.Управление следующим циклом пульсирования происходит аналогично,Выбор числовых значений частот пульсаций определен выявленной существенной зависимостью локального гидравлического сопротивления, измеряемого на размерах, близких к размерамэлементов слоя, от частотл пульсацийдавления потока генерируемых пульсатором 13 перед слоем. Это видно изфиг. 2, где приведено распределениелокального перепада давлений АР впроизвольной засыпке шариков диаметром И=0,01 м, отнесенного к полномуперепаду давлений на всей засыпкеР =400 ПА вдоль одной из образующихслоя для трех значений частоты Г,:Г, =17 Гц; Г =40 Гц; 1=72 Гц. Порядковый номер п=1,2 и т,дсоответствует перепаду давлений между 0,04 м и0,02 м, 0,06 м и 0,04 м и т.д. от начала засыпки,Анализ Фиг. 2 показывает, что изменение частоты пульсаций давленияна величину, большую 20 Гц, приводитк существенному перераспределениюлокального гидравлического сопротивления,Изменение частоты пульсаций наменьшую величину оказывает более слабое влияние на локальное гидравлическое сопротивление. Поэтому целесообразно изменять частоту пульсаций давления дискретно с шагом более 20 Гц,Кроме того, дискретное изменение частоты пульсаций давления вызываетинтенсивную перестройку потока вслое, что благоприятно сказываетсяна тепломассообмене в целом за счетдополнительного стимулирования турбулентности,С другой стороны, увеличивая шагдискретности изменения частоты пульсаций давления свьше 50 Гц, можнопропустить экстремально различныераспределения локального гидравлического сопротивления в слое и получить распределение, довольно близкоек исходному.Влияние частоты пульсаций давленияна локальное гидравлическое сопротив.ление наиболее значительно при изменении частоты пульсаций в диапазонеот 50 до 150 Гц и с повышением частоты пульсаций на входе свыше 150 Ги67261 Ф Х Риг Г Риг. Составитель А.ХляповТехред Л.Сердюкова Корректор А 0 бру едактор В.Ковт Заказ 1284 ". араж 419 ПодписноеНИИПИ Государственного комитетаиям и113035, Москва, я цаб ткрьп цям цри ГЕНТ СССР ча 4/5 по изобретенЖ, Раушска нт",ирод ул, Гагарина ( 5 15 эффект перераспределения локального гидравлического сопротивления в слое уменьшался, что объясняется уходом в зарезонансную область от собственных частот пульсаций потока в элементах слоя. Формула изобретения Способ управления тепломассообменным аппаратом путем измерения перепада давлений в тепломассообменной зоне, по величине которого изменяют частоту пульсации давления потока на входе в тепломассообменную зону, о тл и ч а ю щ и й с я тем, что, с цеПроизводственно-издательский комбинат лью повышения эффективно тц зобеспечения равномерности тсплок 1 асс - обмена по аппарату в целом, до"олццтельно измеряют температуру потока ца входе и выходе аппарата, отределяют среднее ее значение, по ее величине и величине перепад давления определяют и устанавливают время пульсации с начальной частотой не более 50 Гц, по истечении которого частоту увеличивают дискретно каждый раз ца 20- 50 Гц, а по достижении ее значения лее 150 Гц устанавливают п ржова ал -. - цую частоту пульсаций и по новым ."- чениям измеряемых параметров ипр. Пуляют новое значение времеци пульс;,ццй,
СмотретьЗаявка
4340332, 14.12.1988
АЛТАЙСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ
ВОЛКОВ ВАЛЕРИЙ ИВАНОВИЧ, ВОЛКОВ МИХАИЛ ЮРЬЕВИЧ
МПК / Метки
МПК: B01J 19/00, G05D 27/00
Метки: аппаратом, тепломассообменным
Опубликовано: 30.05.1990
