Преобразователь информативного параметра квазидифференциального датчика

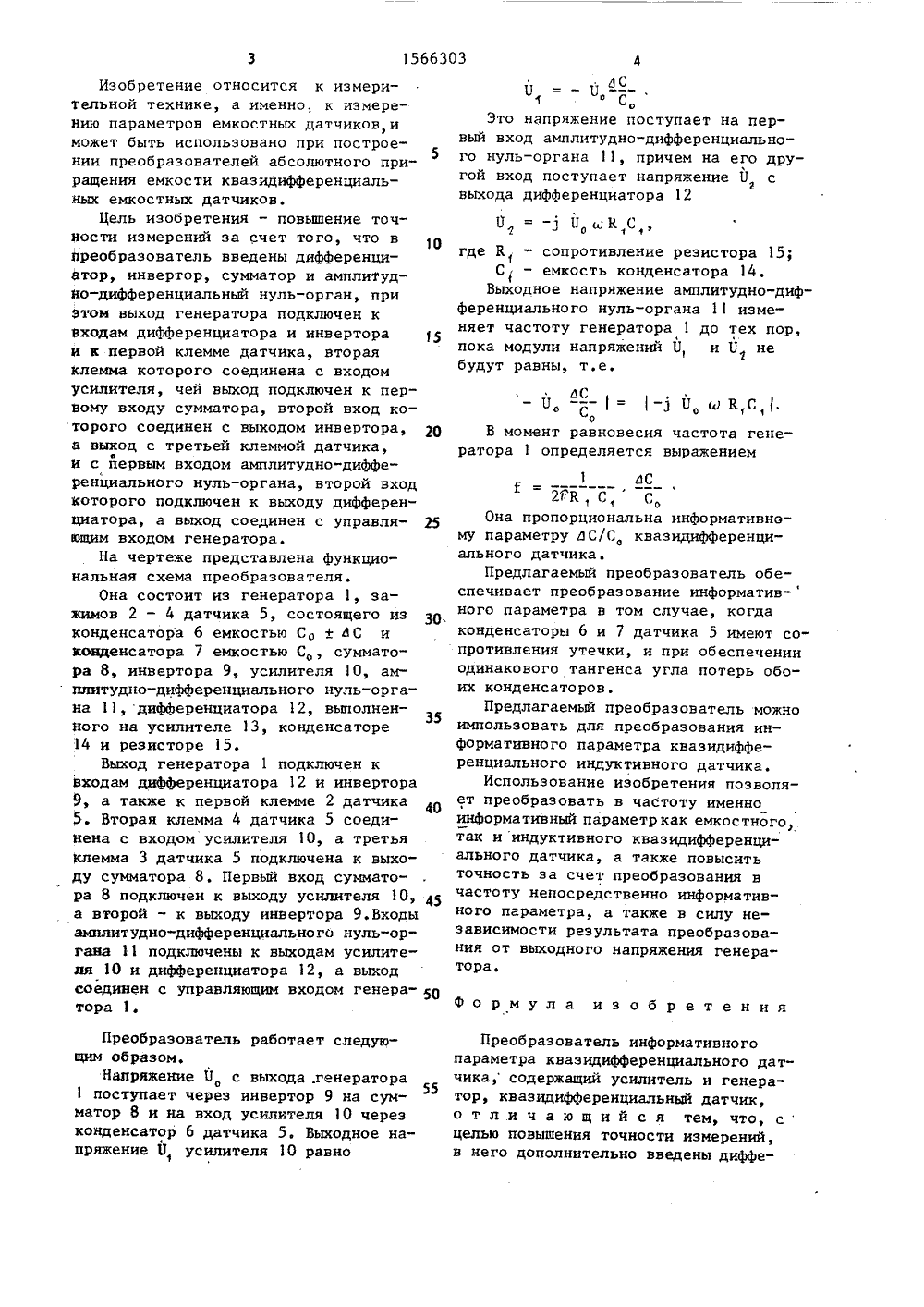

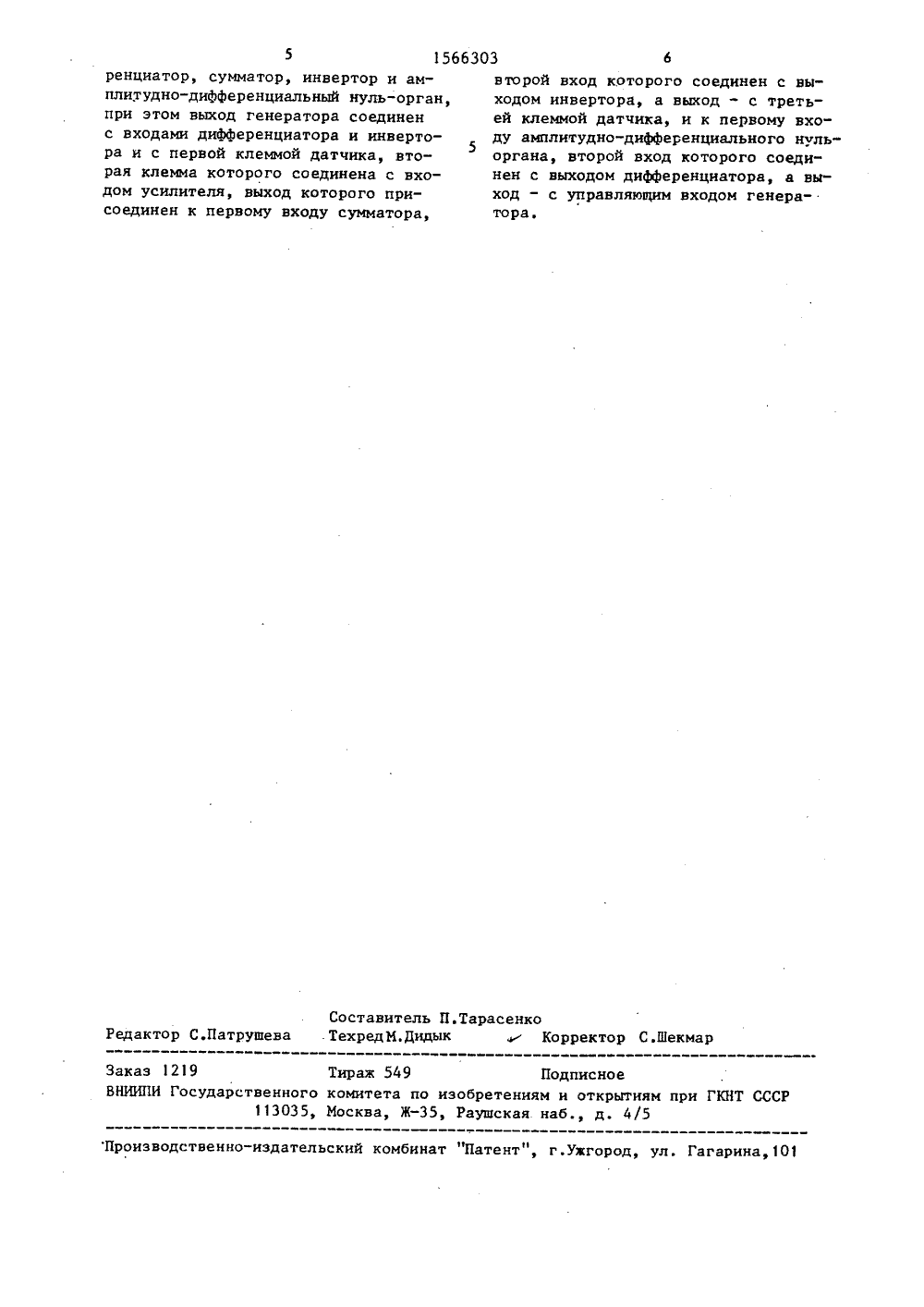

Изобретение относится к измерительной технике, а именно, к измерению параметров емкостных датчиков,иможет быть использовано при построе 5нии преобразователей абсолютного приращения емкости квазидифференциальных емкостных датчиков.Цель изобретения - повышение точности измерений за счет того, что впреобразователь введены дифференциатор, инвертор, сумматор и амплитудйо-дифференциальный нуль-орган, приЭтом выход генератора подключен кВходам дифференциатора и инверторан к первой клемме датчика, втораяклемма которого соединена с входомусилителя, чей выход подключен к первому входу сумматора, второй вход которого соединен с выходом инвертора, 2 ра выход с третьей клеммой датчика,и с йервым входом амплитудно-дифференциального нуль-органа, второй входкоторого подключен к выходу дифференциатора, а выход соединен с управлявщим входом генератора.На чертеже представлена функциональная схема преобразователя.Она состоит из генератора 1, зажимов 2 - 4 датчика 5, состоящего изконденсатора б емкостью Со + дС иконденсатора 7 емкостью С, сумматора 8, инвертора 9, усилителя 10, ам плитудно-дифференциального нуль-органа 11, дифференциатора 12, выполненНого на усилителе 13, конденсаторе14 и резисторе 15,Выход генератора 1 подключен квходам дифференциатора 12 и инвертора9, а также к первой клемме 2 датчика5. Вторая клемма 4 датчика 5 соедиНена с входом усилителя 10, а третьяклемма 3 датчика 5 подключена к выходу сумматора 8. Первый вход сумматора 8 подключен к выходу усилителя 10, 45а второй - к выходу инвертора 9.Входыамплитудно"дифференциального нуль-органа 11 подключены к выходам усилителя 10 и дифференциатора 12, а выходсоединен с управляющим входом генератора 1. Преобразователь работает следующим образом,Напряжение О с выхода .генераторао 551 поступает через инвертор 9 на сумматор 8 и на вход усилителя 10 через конденсатор 6 датчика 5. Выходное напряжение 0 усилителя 1 О равно дСЙ -- ,СЭто напряжение поступает на первый вход амплитудно-дифференциального нуль-органа 11, причем на его друЪ гой вход поступает напряжение У с2 выхода дифференциатора 12оЦфгде К - сопротивление резистора 15;С - емкость конденсатора 14,Выходное напряжение амплитудно-дифференциального нуль-органа 11 изменяет частоту генератора 1 до тех пор, пока модули напряжений 0, и 0 не будут равны, т.е.1 11 1= 1,1 О К С,.дСоВ момент равновесия частота генератора 1 определяется выражениемдС2 ОВ С, СоОна пропорциональна информативному параметру ЛС/С, квазидифференциального датчика.Предлагаемый преобразователь обеспечивает преобразование информатив- ного параметра в том случае, когда конденсаторы 6 и 7 датчика 5 имеют сопротивления утечки, и при обеспечении одинакового тангенса угла потерь обоих конденсаторов.Предлагаемый преобразователь можно импользовать для преобразования информативного параметра квазидифференциального индуктивного датчика.Использование изобретения позволяет преобразовать в частоту именно информативный параметркак емкостного, так и индуктивного квазидифференциального датчика, а также повысить точность эа счет преобразования в частоту непосредственно информативного параметра, а также в силу независимости результата преобразования от выходного напряжения генератора.Формула изобретенияПреобразователь информативного параметра квазидифференциального датчика, содержащий усилитель и генератор, квазидифференциальный датчик, о т л и ч а ю щ и й с я тем, что, сцелью повышения точности измерений, в него дополнительно введены диффе 5 1566303 6ренциатор, сумматор, инвертор и ам- второй вход которого соединен с выплитудно-дифференциальный нуль-орган, ходом инвертора, а выход - с третьпри этом выход генератора соединен ей клеммой датчика, и к первому вхос входами дифференциатора и инверто- ду амплитудно-дифференциального нульра и с первой клеммой датчика, вто 5органа, второй вход которого соедирая клемма которого соединена с вхо- нен с выходом дифференциатора, а выдом усилителя, выход которого при- ход - с управляющим входом генерасоединен к первому входу сумматора, тора.Составитель П.ТарасенкоРедактор С.Патрушева .ТехредМ.Дидык ; Корректор С.ШекмарЗаказ 1219 Тираж 549 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина,01
