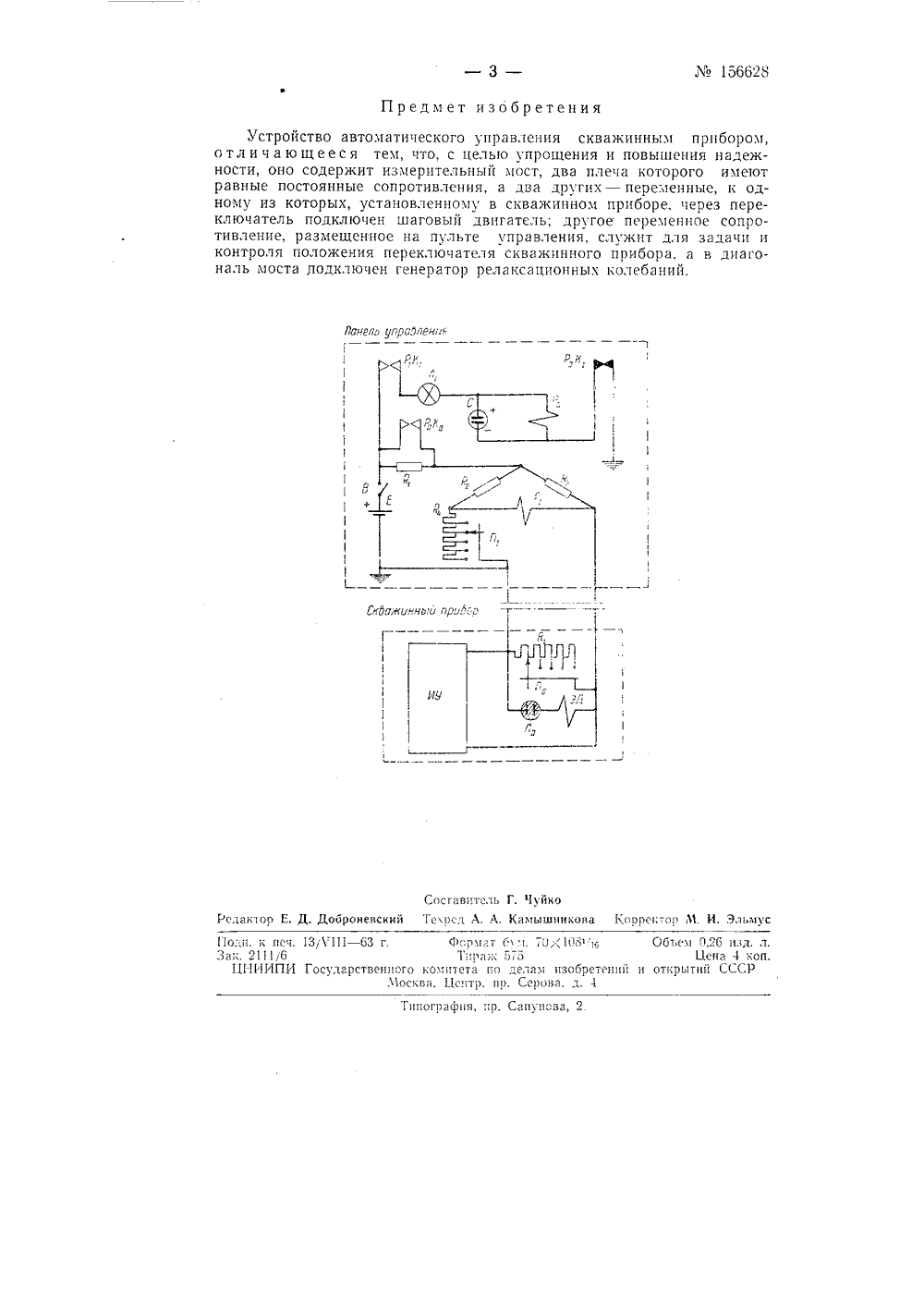

М 156628 Класс Н 050; 21 д, 30 Е 21 с 5 а 18 зв ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВ" Подпасная группа Лв 10 Ю, И. Горбачев и Е. А. Соколинский УСТРОЙСТВО АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ СКВАЖИННЪМ ПРИБОРОМЗаявлено 26 октября 1962 г. за ЛЪ 800199/26-24 в Комитет по делам изобретений и открытий при Совете Министров СССР Опубликовано в Бюллетене изобретений и товарных знаков16 за 1963 г.Известно устройство телеуправления теплостойким геофизическим прибором, в котором на вход измерительной усилительно-детекторной схемы с помошью переключателя подсоединяют различные измерительные устройства.Предложенное устройство аналогичного назначения отличается от известного тем, что для упро 1 цения устройства и повышения надежности его работы, оно содержит измерительный мост, два плеча которого имеют равные постоянные сопротивления, а два других - переменные, и одному из которых, установленному в скважинном приборе, через переключатель подключен шаговый двигатель; другое - переменное сопротивление, размешенное на пульте управления, служит для задачи и контроля положения переключателя скважннного прибора, а в дна 1 ональ моста подключен генератор релаксационных колебаний.На чертеже приведена принципиальная схема предложенного устройства.В устройство входят следующие элементы:Йз, Р, Я 4, Йз - сопротивления, составляющие измерительный мост. Сопротивления Р и Яа равны, Включенная часть сопротивления .з изменяется В зависимости От положения перекл 101 ателя П п скважинного прибора. Величина сопрот 11 вления йа выбирается такой, чтобы было исключено шунтирование измеритс.1 г ного устройства. При сбалансированном мосте сопротивления Яз н Яравны, Пп - индика М 156628ционная плата многоплатного коммутатора скважинного прибора (измерительные платы коммутатора на схеме для простоты не показаны); ЗД - шаговый элек родвигатель коммутатора;Лп - газовый разрядник;П - переключатель сопротивления;Р - электромагнитное реле;Рц - электромагнитное реле релаксационного генератора;( - гасящее сопротивление;Л - сигнальная лампа;В - выключатель питания;Е - источник питания;ИУ - измерительное устройство.При замыкании выключателя В к измерительному мосту подводится напряжение, Величина напряжения, поданного в скважинный прибор, меньше напря)кения зажигания разрядника 7 ц, Цепь питания электродвигателя ЗД остается разомкнутой.В общем случае величины зключенных частей сопротивлений (4 и Р,.; не равны, и мост не сбалансирован. В результате, через обмотку реле Р протекает ток разбаланса, и контакты Р К замыкаются, включая цепь релаксационного генератора,Через время, определяемое емкостью конденсатора С, срабатыВает реле Рц . Размыкаются контакты Рц К, разрывая цепь питания реле Рп. Однако реле остается включенным, пока напряжение на кондснсяторе не с 1 изится до няпря)кения ОтГускяния реле. В теение этого времени нормально разомкнутые контакты Рц Кц замкнуты, и сопротивление 1(, закороче о. В результате, в скважинньй прибор подается импульс повышенного напряжения, разрядник .7 ц за)кигается,цепь электродвигателя ЗД замыкается. Происходит переключение коммутатора на следуюцую позицию, и величина включенной части сопротивления 7(;, меняется.После разряда конденсатора С обмотка реле Рц обесточцвается, и схема возвращается в исходное состояние.Если величины вклоченных частей сопротивлений 7(. и (;, остаются неравньми, через оомотку реле Р продолжает протекать ток разбяланса. Цепь питания генератора после обесточивания обмотки реле Рп опять оказывается замкнутой, Весь цикл работы схемы повторяется, и в скважинный прибор вновь подается импульс повышенного напря)кения. После установки переключателя Пц в положение, соответствующее балансу моста, обмотка реле Р обесточивастся и контакты Р К размыл(аются.Ес,и по каким-либо причинам переключения в приборе не произошло (разрыв, утечка, короткое замыкание в коммутационных цепях и т. д.), или коммутатор не встал на нужное поло)кение (заклинивание, Неточная установка на контакт и т. д.), оаляпс моста пс наступаст, и сигяльн 51 лампа 7по прошестВии Опрсделсп 10 ГО Времени неяс(т, снгялизируя 0 неисраВностн коммутации.1 як 1:1 Оор 130 м, для 1 станОВки К 01 мтятопя скВяжпн 1 ОГО Гриооря В зада 10 е полО)кение ПСОбхОди 10 1 ереВести перекл 0 яСГь П ня п 1- нел управ:Сня ня ну)кпуо позицпю п Вклоить выклочятель В. Прскв 1)кинном грборе автоматчески Включится ОП 1 еделецны измерительный элемент. Прекращене свечения сигнальной лампы бу- ,1.т сВидстельстВОВать 0 Вкл 0 ении н)кнои устянОВки.М 156628 Предмет изобретения Устройство автоматического управления скважинным прибором, о т л и ч а ю щ е е с я тем, что, с целью упрощения и повышения надежности, оно содержит измерительный мост, два плеча которого имеют равные постоянные сопротивления, а два других - переменные, к одному из которых, установленному в скважинном приборе, через переключатель подключен шаговый двигатель; другое переменное сопротивление, размещенное на пульте управления, служит для задачи и контроля положения переключателя скважпнного прибора, а в диагональ моста подключен генератор релаксационных колебаний,Паиапа уараааано;Форгиат сиТиран:, 6 топтета го де 11 ситр, ир. С аги иаобретепи 11ерова. л. 4 ипография, пр. у и г 1 и
