Электрическое проволочное сопротивление для реостатов и нагревательных приборов

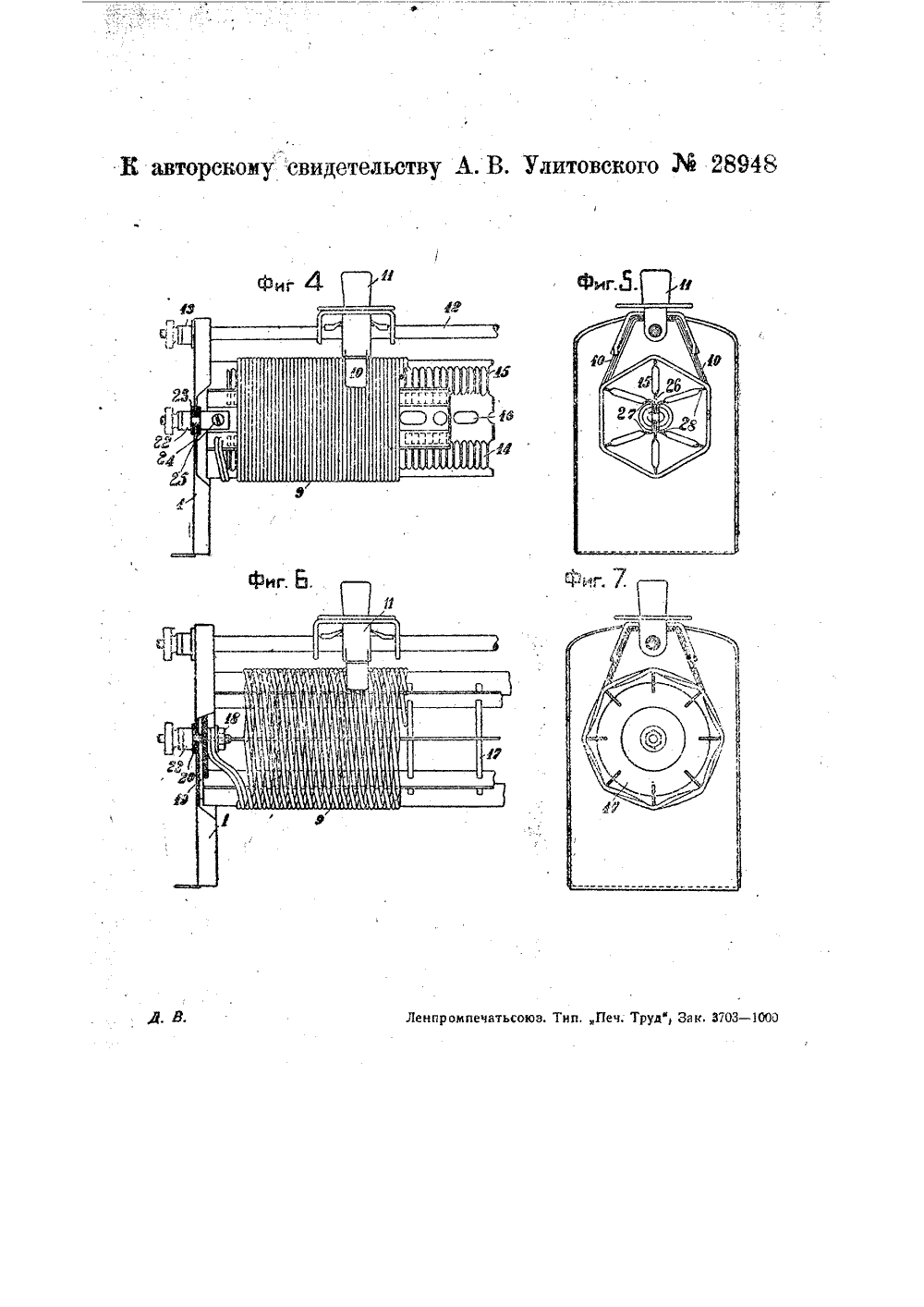

АВТОЯ СВИДЕТЕЛ ПИС И электрического и иопротх при ления для боров.заявленному кем заявок о а 1930 года , свид. )й 72 реостато оволочного агреватель 26 сентябрят, 30 сентября (заяв. свид.710). льству А, 8, Улитовского55308), с присоедике . М 55486), от 29 мар т 3 июля 1930 года (зая 31 января лико года,К авторскому свидете1929 года (заяя. свид,1929 года (заяв. свид3 й.67303) и о выдаче авторского свидетел Предлагаемое изобретение касается устройства электрического проволочного сопротивления для реостатов и нагрева тельных приборов, в котором в качестве служащих сопротивлением токонесущих проводников применены отрезки металлических лент, расположенные паралдельно или в виде многоходовой спирали на боковой поверхности сердечника,На схематическом чертеже фиг. 1 изображает вид сбоку в.разрезе части предлагаемого проволочного сопротивления; фиг. 2 - видоизменение предлагаемого сопротивления; фиг, 3 - третью форму выполнения последнего; фиг. 4 и 5 - четвертую форму выполнения сопротивления в двух проекциях;, фиг. 6 - 7 - пятую его форму выполнения также в двух проекциях.На изготовленном из изоляционного материала сердечнике 1 (фиг. 1 и 2) по его длине расположены на равных расстояниях друг от друга несколько тонких металлических лент г (из никкелина, реотана и др.) с подобранными надлежащим образом размерами, Сверху проводники обматываются проволокой 3 из того же материала, но весьма малого сечения, обладающей значительным, по сравнению со всеми лентами, сопротиТВО НА ИЗОБРЕТЕНИЕ влением, Витки внешней обмотки изолируются друг от друга воздушными зазо-.рами или слоем окалины и электрически плотно соприкасаются с расположенными под ними лентами 2 (в случае прьволоки, изолированной окалиной, последняя при намотке механически удаляется с внутренней стороны). Указанная внешняя обмотка предназначена для улучшения теплоотдачи, а также для передачи тока к движку 4 при использовании сопротивления в качестве реостата.Эта обмотка может быть также выполнена путем навивания одновременно нескольких проволок или лент, часть которых (проволоки 5),например, через. одну, оксидирована, а другая часть(проволоки б) оставлена голой,Ленты г при желании увеличения их длины могут быть:расположены вокруг тела сердечника в виде многоходовой спирали (фиг. 2), Число и размеры лент варьируются в зависимости от величины сопротивления, которое нужно получить. Образующие сопротивление ленты могут быть выполнены в виде тонкого слоя проводящего материала, нанесенного на сердечник, посредством шоопирования,катодного распыления и т. и. тНа фиг, 3 изображена еще однаформа выполнения предлагаемого сопротивления, по которой токонесущей частью служат не отдельные ленты или полосы, а сплошной цилиндрический слой 7, наложенный на сердечник.Для того, чтобы еще более увеличить радиацию, а следовательно, и мощность реостата при одном и том же весе затрачиваемого материала сопротивлений, можно обойтись совсем без керамического сердечника,В форме выполнения по фиг. 4 и 5 к боковым стенкам 1 реостата при помощи винтов 22, служащих в то же время зажимами для одного из подводящих проводов, при посредстве изолирующих прокладок 23, 34 прикреплена шурупами или заклепками 25 система металлических планок 2 б, 27, 28, из которых планки 26 (фиг, 5) имеют прямую форму а планки 27 и 28 - коробчатую, и все они вместе своимй ребрами в поперечном сечении образуют ребра правильного многоугольника - в данном случае шестиугольника, обмотанного тонкой проволокой 9, по которой, в случае выполнения реостата со скользящим контактом, могут перемещаться щетки 10 движка 11, передвигаемого по стержню 12, несущему зажимной винт 13 для второго подводящего ток- провода. Планки.26, 27 и 28 снабжены отверстиями 14 с отогнутыми полками 15 и, кроме того, могут иметь еще более крупные отверстия, способствующие лучшему охлаждению всей системы,Для того, чтобы еще больше увеличить поверхность теплоотдачи проволоки 9 и циркуляцию воздуха, обмотку можно выполнить в форме корзиночного плетения (фиг, б и 7), при котором между витками проволоки получаются зазорыКоличество служащих основой для обмотки токонесущих планок может быть значительно увеличено; они вставляются в радиальные пазы специальных поддерживающих кольцеобразных дисков 17, (из которых крайние могут иметь форму сплошных дисков), и укрепляются при помощи винта с гайкой 18 и изоляционной шайбы 19 и такой же втулкой 20 на стойках реостата, При этом планки могут быть снабжены отверстиями с открытыми полками, как на фиг. 4 и 5, или же быть сплошными, как на фиг, б и 7. Предмет изобретения.1, Электрическое проволочное сопротивление для реостатов и нагревательных приборов, отличающееся тем, что служащие сопротивлением токонесущие проводники, выполненные в виде отрезков металлических лент, расположены параллельно друг другу на боковой поверхности изготовленного из изолирующего материала сердечника, вдоль последнего, и обмотаны по всей своей длине неизолированной проволокой весьма малого сечения, предназначенной для улучшения теплоотдачи, а также для передачи тока к движку при использовании сопротивления в качестве реостата.2. Видоизменение сопротивления по и. 1, отличающееся тем, что служащие сопротивлением металлические ленты расположены на сердечнике в виде многоходовой спирали (фиг. 2).3. Форма выполнения сопротивления по п.п. 1 и 2, состоящая в том, что образующие сопротивление ленты выполнены в виде тонкого слоя проводящего материала, нанесенного на сердечник посредством шоопирования, катодного распыления или.т. п.4. Форма выполнения .сопротивления по п. 1, отличающаяся тем, что покрывающая сопротивление внешняя обмотка выполнена путем навивания одновременно нескольких проволок или лент, часть которых, например, через одну, оксиди- рованами(фиг. 4)5. Форма выполнения сопротивления по п, 1, отличающаяся тем, что в качестве сопротивления применен сплошной слой, наложенный на сердечник.б. Видоизменение сопротивления по п. 1, отличающееся тем, что с целью большего увеличения теплоотдачи, вместо сердечника из изолирующего материала, применено основание для наматываемой проволоки, состоящее из радиально поставленных на ребро токонесущих проводников, выполненных в виде планок (фиг. 5).7. Форма выполнения сопротивления по п. б, отличающаяся тем, что токонесущие планки 27, 28 имеют коробчатую форму и ребра всех их, при взаимном их скреплении, образуют грачи многоугольника (фиг. 4 и 5).8. Форма выполнения сопротивленияпо и. б, отлячающаяся тем, что распопо. п.п. б и 7; отличающаяся тем, чтоложенные радиально токонесущиеплантоконесущие планки 27, 28 снабженыки удерживаются в своем взаимном по- отверстиями 14 с отогнутыми полками ложении при помощи кольцеобразных 75, а также могут-быть снабжены болеедисков 77, снабженцах радиальными пакрупными отверстиями 7 б (фиг. 4).9. При сопротивлении по п.п. б - 8 применение для увеличения теплоотдачи наружной обмотки, намотанной в виде корзиночного плетения (фиг. б).10. Форма выполнения сопротивления зами, в которых укреплены указанные планки (фиг, 7),1. При электрическом реостате по и. 1 применение внешней обмотки, выполненной из плоской ленты, поставленной на ребро.
