Номер патента: 155869
Текст

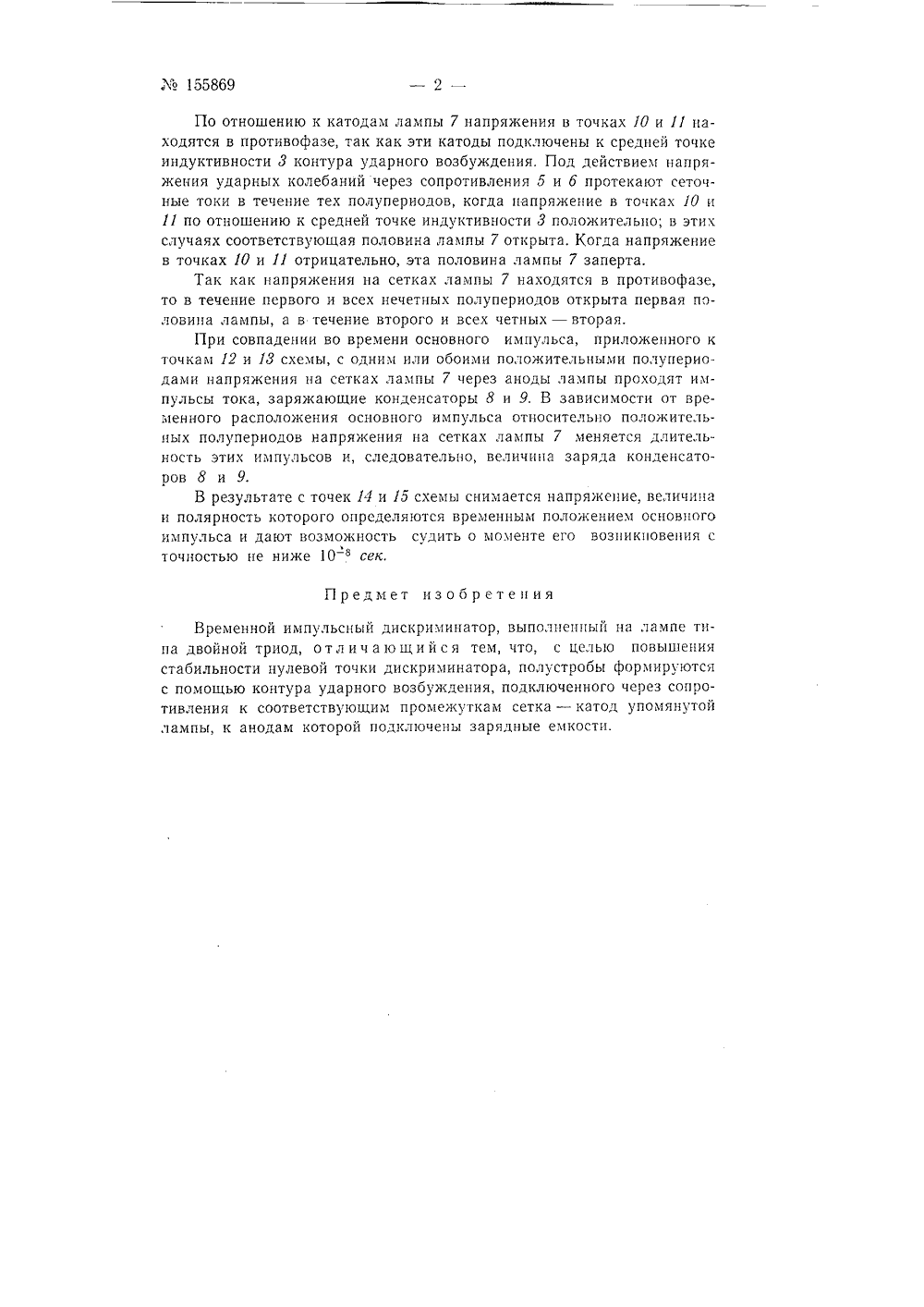

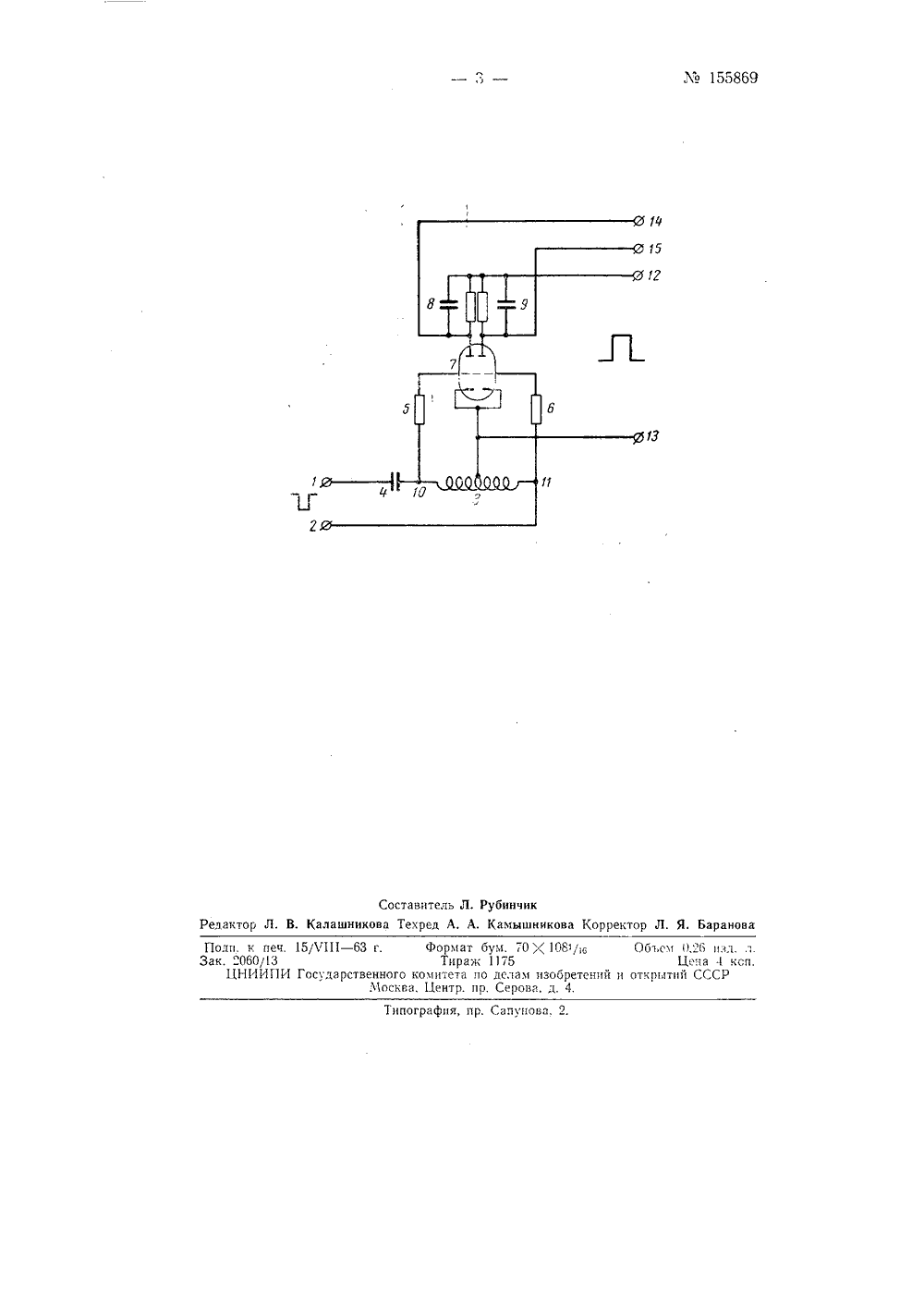

( Подггисная гругггга Л 95С, С. Вдовин ВРЕМЕННОЙ ИМПУЛЪСНЪЙ ДИСКРИМИНАТОРЗаявлено 3 мая 1962 г. за776706/26-9в Комитет по делам изобретений и открытий при Совете Чинистров СССР Опубликовано в Бюллетене изобретений и товарных знаков14 за 19 Я г.В известных схемах временных дискриминаторов момент возникновения основного импульса определяется сравнением временного расположения основного импульса и двух вспомогательных импульсов - полустробов, время возникновения которых известно.Для работы таких дискриминаторов требуется два генератора полустробов и линия задержки, что усложняет схему дискриминатора и приводит к некоторой погрешности измерений в результате временного разброса полустробов относительно синхронизирующих их опорных импульсов.Предлагается временной импульсный дискриминатор повышенной стабильности, отличающийся от известных дискриминаторов тем, что в нем использован контур ударного возбуждения, подключенный через сопротивления к промежуткам сетка-катод двойного триода, колебания которого управляют режимом работы лампы типа двойной триод. Благодаря такой особенности конструкции дискриминатора исключается необходимость в генераторах полустробов и линии задержки, нестабильность нулевой точки дискриминатора получается не более 0,01 лгксек.На чертеже изображена принципиальная схема предлагаемого временного импульсного дискриминатора повышенной стабильности. Дискриминатор работает следующим образом. При подаче на вход схемы (клеммы 1 - 2) опорного синхронизирую- щего импульса с достаточно крутым фронтом в последовательном контуре, состоящем из индуктивности 3 и емкости 4, возникают ударные синусоидальные колебания. Этот контур подключен через сопротивления 5 и 6 к соответствующим промежуткам сетка - катод лампы 7, к анодам которой подключены конденсаторы 8 и 9,М 155869По отношению к катодам лампы 7 напряжения в точках 10 и 11 находятся в противофазе, так как эти катоды подключены к средней точке индуктивности 3 контура ударного возбуждения. Под действием напряжения ударных колебаний через сопротивления 5 и б протекают сеточные токи в течение тех полупериодов, когда напряжение в точках 10 и 11 по отношению к средней точке индуктивности 3 положительно; в этих случаях соответствующая половина лампы 7 открыта. Когда напряжение в точках 10 и 11 отрицательно, эта половина лампы 7 заперта,Так как напряжения на сетках лампы 7 находятся в противофазе, то в течение первого и всех нечетных полупериодов открыта первая половина лампы, а в течение второго и всех четных - вторая.При совпадении во времени основного импульса, приложенного к точкам 12 и 18 схемы, с одним или обоими положительными полупериодами напряжения на сетках лампы 7 через аноды лампы проходят импульсы тока, заряжающие конденсаторы 8 и 9. В зависимости от временного расположения основного импульса относительно положительных полупериодов напряжения на сетках лампы 7 меняется длительность этих импульсов и, следовательно, величина заряда конденсаторов 8 и 9.В результате с точек 14 и 15 схемы снимается напряжение, величина и полярность которого определяются временным положением основного импульса и дают возможность судить о моменте его возникновения с точностью не ниже 10 -сек.Предмет изобретенияВременной импульсный дискриминатор, выполненный на лампе типа двойной триод, о т л и ч а ю щ и й с я тем, что, с целью повышения стабильности нулевой точки дискриминатора, полустробы формируются с помощью контура ударного возбуждения, подключенного через сопротивления к соответствующим промежуткам сетка - катод упомянутой лампы, к анодам которой подключены зарядные емкости.М 155869 2 Составитель Л. РубинчикКалашникова Техред А, А, Камышникова Корректор Л. Я. Баранов Ред акт и, 70;(106/, 175делам изобрет Серова, д. 4. ипография, пр. Сапунова. Поди. к печ. 15/ИП - 63 г.Зак. "060/13ЦНИИПИ Государственного кМосква Формат б Тираж митета по Центр. пр
