Торцовое уплотнение

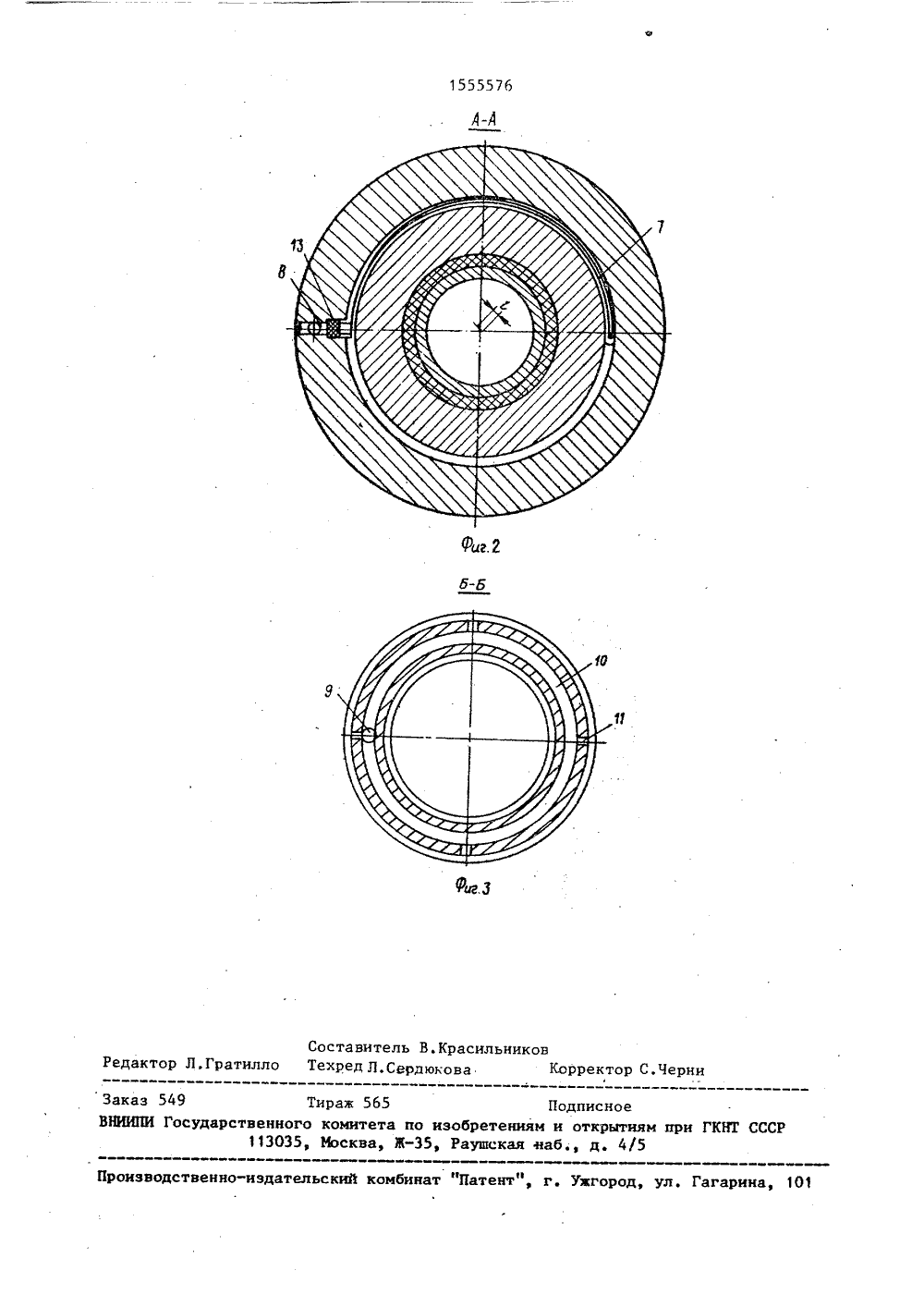

(19 51) 63153 1, ,)., , , . б и м1 5 сиОПИСАНИЕ ИЗОБРЕТЕНК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 3 лиал Ленинград тельского и ко а химического ма- .А.Крашенинникова СССР 973. тельст 15/34 ЕНИЕ(57) Изобре тельной тех уплотнениям жет быть ис ие относи уплотни орцовым ике, а именновращающихся валользовано в хи в, и моческой з.п.ф-лы, 3 ил. ГОСУДАРСТВЕННЫЙ НОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТНРЦТИЯМПРИ ГКНТ СССР(54) ТОРЦОВОЕ УПЛОТ и других отраслях промышленности,Цель изобретения - повышение надежности уплотнения за счет обеспечения оптимального режима смазки и охлаждения колец трения, При вращении кольца5 трения эксцентричный кольцевой выступ взаимодействует с эластичнойтрубкой 7, за счет чего происходитнагнетание затворной жидкости в каналы 8,9,10 и 11. При этом в зазоретрения создается противодавление, препятствующее попаданию уплотняемойсреды в камеру уплотнения, обеспечивается оптимальный режим тренияколец 2,5Жидкость при циркуляцииочищается на фильтрующем элементе 13.Изобретение относится к уплотнительной технике, а именно к торцовым уплотнениям вращающихся валов, и может быть использовано в химической и других отраслях промьппленности.Цель изобретения - повыщение на" дежности уплотнения за счет обеспечения оптимального режима смазки и охлаждения колец трения. 10На фиг. 1 дано торцовое уплотнение, разрез;. на фиг, 2 - разрез А-А на фиг. 1; на фиг. 3 - разрез Б-Б на фиг. 1.Уплотнение состоит из корпуса 1, в котором установлено невфйщающееся кольцо 2 трения, пружина 3, втулки 4, на которй установлено вращающееся кольцо 5 трения с выполненным на его цилиндрической поверхности зксцентри чным кольцевым выступом, фланца 6.Между внутренней поверхностью корпуса 1. и наружной эксцентричной поверхностью кольцевого выступа размещена эластичная трубка 7, один конец 25 которой находится в камере торцового уплотнения, а другой конец размещен в отверстии, сообщающемся каналами 8-11 с зазором трения. Выходные отверстия каналов перекрыты упругим кольцом 12. Для очистки смазывающей жидкости перед ее поступлением в зазор трения во входном отверстии канала помещен фильтрующий элемент 13. 35Герметизация неподвижных и подвижных соединений осуществляется резиновыми уплотнительными кольцами 14 и 15.Уплотнение работает следующим об разом.Камера уплотнения заполняется затворной жидкостью, При вращении втулки 4 крутящий момент передается вращающемуся кольцу 5 трения, При этом45 наиболее удаленная от оси вращения поверхность эксцентричного кольцевого выступа взаимодействует с эластичной трубкой 7, надавливая на различные ее участки, за счет чего проис ходит заполнение эластичной трубки 7 и нагнетание затворной жидкости в каналы 8-11При этом в зазоре трения создается противодавление, препятствующее попаданию уплотняемой среды в камеру уплотнения, обеспечиваются оптимальные условия смазки и охлаждения поверхностей трения, При нагнетании жидкость прдходит через фильтрующий элемент 13, что обеспечивает очищение от образивных частиц. Выходные отверстия каналов перекрыты упругим кольцом 12, за счет чего смазывающая жидкость удерживается в зазоре трения до создания повьппенного давления в каналах, после чего упругое кольцо 12 отжимается и смазывающая жидкость выдавливается в камеру уплотнения.Формула изобретенияТорцовое уплотнение, содержащее корпус, затворную кайеру, расположенные в ней образующие пару трения вращающееоя и невращающееся кольца трения, средство для подвода затворной жидкости в зазор пары трения через каналы, выполненные в неподвижном кольце трения, о т л и ч а ю щ е е с я тем, что, с целью повьппенфя надежности, средство для подвода затворной жидкости выполнено в виде эластичной трубки, а вращающееся кольцо тре- ния снабжено эксцентричным кольцевым выступом, расположенным на его наружной цилиндрической поверхности, при этом внутренняя полость эластичной трубки сообщена с одной стороны с затворной камерой, с другой стороны - с каналами в неподвижном кольце трения, а эксцентричный кольцевой выступ взаимодействует с эластичной трубкой.2. Уплотнение по п.1, о т л и ч аю щ е е с я тем, что оно снабжено упругим кольцом, расположенным на наружной цилиндрической поверхности колец трения и перекрывающим зазор трения.3. Уплотнение по пп. 1 и 2, о тл и ч а ю щ е е с я тем, что оно снабжено фильтрующим элементом, расположенным в канале подвода эатворно 1 жидкости.1555576Фиг.2Составитель В.КрасильниковРедактор Л.Гратилло Техред Л.Сердюкова Корректор С.Черни Заказ 549 Тираж 565 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, 3-35Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
