Программируемое устройство формирования сигнала

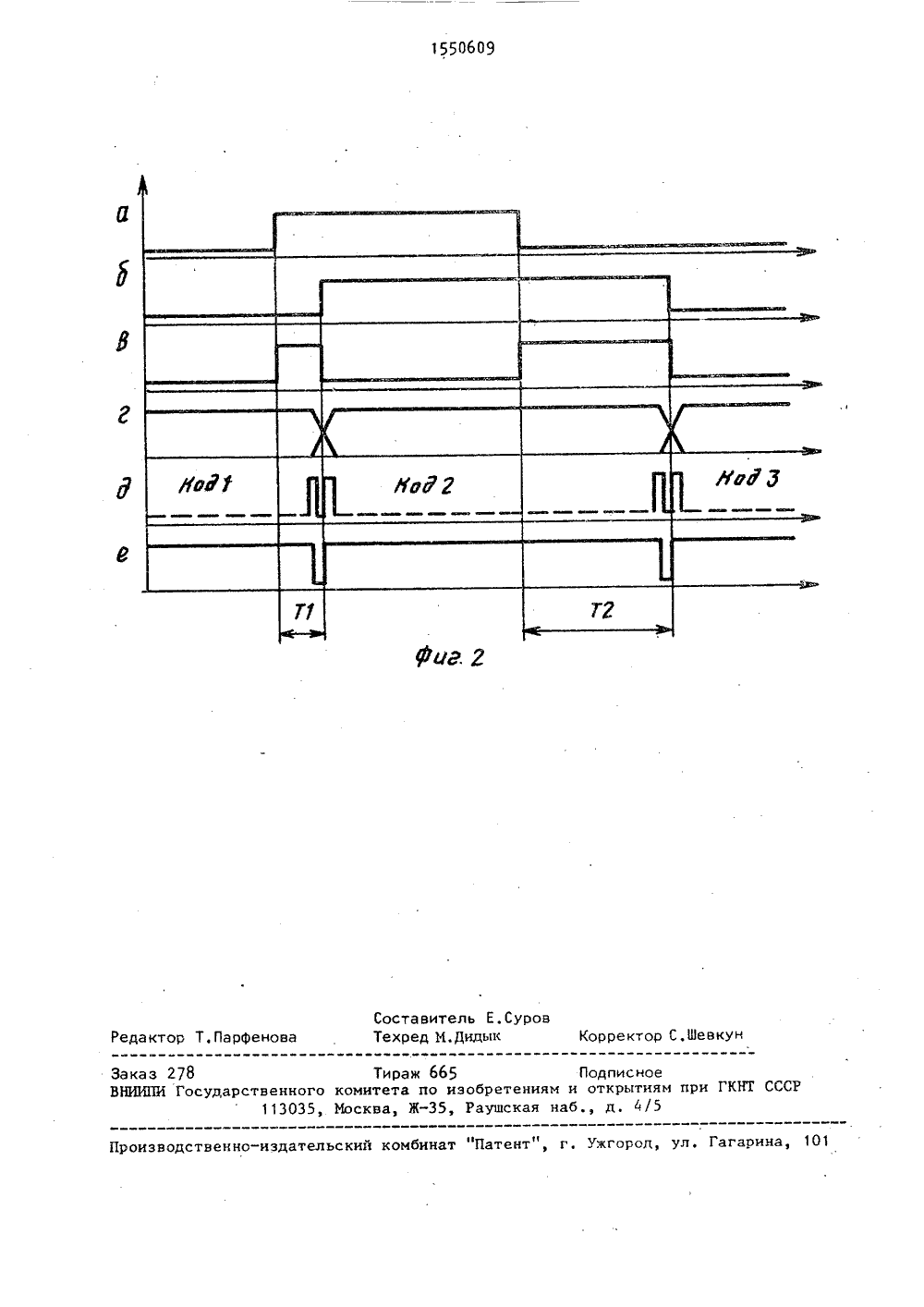

СОЮЗ СОВЕТСйихсоцидлистичеснихРЕСПУ БЛИН К 5/153 51) ОСУДАРСТВЕННЫЙ КОМИТЕТО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯРИ ГКНТ СССР ТЕНИ ПИС Е ИЗ ВТОРСИ ЛЬСТВУ ся ра путем рован фронт Бюл, й 10ак, А.П.Ермолае(54) ПРОГРАММИРУЕМОЕ УСТРОЙМИРОВАНИЯ СИГНАЛА(57) Изобретение относитсяной технике и может быть исв выцислительной технике иавтоматике. Целью изобретен О ФОРимпульсользовано ифровой я являетФщс а Ж(56) Авторскоей 782139, кл.Авторскоей 1358079, кл1986,088.8)свидетельство СССР Н 03 К У 153, 1978. видетельство СССРН 03 К 5/153, 5/13 801550609 сширение области использованиявведения раздельного программиия задержек переднего и заднегоов и повышение быстродействия. Устройство содержит входную шину 1, генератор 2, задатчик 3 кода, счетчикэлемент ИСКЛЮЧАЮЩЕЕ ИЛИ 6 и выход ную шину 7. Введение счетного триггера 5 и выполнение задатчика 3 кода управляемым, а счетчика 4 - реверсив ным с предварительной записью позволяет независимо программировать задержку переднего и заднего фронтов сигнала, а следовательно, производит одновременно задержку сигнала и формирование его длительности, а также повысить быстродействие устройства з счет отсутствия элемента сравнения.2 ил.,1550609Изобретение относится к импульснойтехнике и может быть использованопри реализации в вычислительной технике и цифровой автоматике, а именнов области преобразования сигнала,Целью изобретения является расширение области применений за счетобеспечения раздельного программирования задержек переднего и заднегоФронтов сигнала, а также повышениебыстродействия,На фиг. 1 представлена функциональная схема предлагаемого устройства; на фиг. 2 - временная диаграммаработы устройства,Программируемое устройство формирования сигнала содержит входную шину 1, генератор 2, задатцик 3 кода,реверсивный счетчик 1 с предварительной установкой по шине данных,счетный триггер 5, элемент ИСКЛЮЧАЮЩЕЕ ИЛИ 6 и выходную шину 7, причемпервый вход элемента ИСКЛЮЧАЮЩЕЕ ИЛИ6 соединен с входной шиной 1, выходгенератора 2 соединен с входом "Обратный счет" счетчика ч, при. этоминформационные входы и вод предварительной записи счетчика 1 соединеНы соответственно с выходами задатчика 3 кода и элемента ИСКЛ 10 ЧАЮЩЕЕИЛИ 6, и выход заема сцетцика Ч соеди"нен с С-входом триггера 5, причемпрямой выход триггера 5 соединен спервым управляющим входом задатчика3, вторым входом элемента ИСКЛЮЧАЮЩЕЕ ИЛИ 6 и выходной шиной 7, инверсный выход триггера 5 соединен со вторым входом задатцика 3.В качестве задатцика 3 кода можетиспользоваться любой многоразрядныйкоммутатор, управляемый сигналамис выходов триггера 5 (например, мультиплексор 533 КП 11 или два регистрас третьим состоянием 533 ИР 16 и др,).В кацестве счетцика 1, триггера 5и элемента ИСКЛОЧАЮЩЕЕ ИЛИ 6 применены соответственно микросхемы 533 ИЕ 7,533 ТВ 6 и 533 ЛП 5Устройство работает следующим образом. 50Пока логические уровни сигнала навходной (фиг. 2 а) и выходной (фиг, 2 б)шинах 1 и 7 равны, счетчикнаходится в режиме записи кода задержки(фиг. 2 г), при этом, если триггер 5 55находится в состоянии "0", записывается код задержки переднего фронта,а при состоянии "1" - код задержки заднего Фронта (Фиг. 2 г). При изменении уровня входного сигнала на выходе элемента 6 появляется импульс (Фиг. 2 в), который переключает счетчик ч в режим счета. Через промежуток времени, пропорциональный коду задержки, счетчик 1 вырабатывает сигнал "Заемп (фиг. 2 е), который переводит триггер 5 в противоположное состояние (фиг. 2 б). При этом логические уровни на входной и выходной шинах 1 и 7 сравниваются, и счетчикпереходит в режим записи кода (фиг. 2 г).Таким образом, фронт выходнбго сигнала задерживается относительно фронта входного сигнала на время, пропорциональное коду задержки Т 1, Т 2 (фиг. 2). Необходимо также учитывать, цто если длительность входных сигналов по уровням "0" и "1" меньше времени задержки по соответствующим уровням, то устройство не воспринимает их и не изменяет состояния выходной шины, цто эквивалентно отсечке дребезга по Фронтам (Фиг. 2 д).Формула изобретенияПрограммируемое устройство формирования сигнала, содержащее генератор, счетчик, задатчик кода и элемент ИСКЛЮЧАЮЩЕЕ ИЛИ, первый вход которого соединен с входной шиной устройства, а второй вход - с выходной шиной устройства, о т л и ч а ющ е е с я тем, что, с целью расширения области применения за сцет раздельного программирования задержек переднего и заднего фронтов выходного импульса и повышения быстродействия, в него введен счетный триггер, при этом задатчик кода выполнен управ" ляемым, а счетчик - реверсивным с предварительной записью, прямой выход счетного триггера соединен с вторым входом элемента ИСКЛЮЧАЮЩЕЕ ИЛИ и первым управляющим входом задатчика кода, с вторым управляющим входом которого соединен инверсный выход триггера, С-вход которого соединен с выходом заема счетчика, вход обратного счета, вход предварительной за-, писи и информационные входы которого соединены, соответственно, с выходами генератора, элемента ИСКЛЮЧАЮЩЕЕ ИЛИ и задатчика кода.1550609 Составитель Е.СуроТехред М,Дидьпс Редактор Т.Парфенов Корректор С,шевк оизводственно-издательский комбинат "Патент", г. Ужгород, ул, Гагарина, 10 278Госуда ЗакаВНИИПИ Тираж 665 твенного комитета по изоб 113035, Москва, Ж, РаПодписноетениям и открытиям при ГКНТская наб., д 4/5
