Генератор импульсов

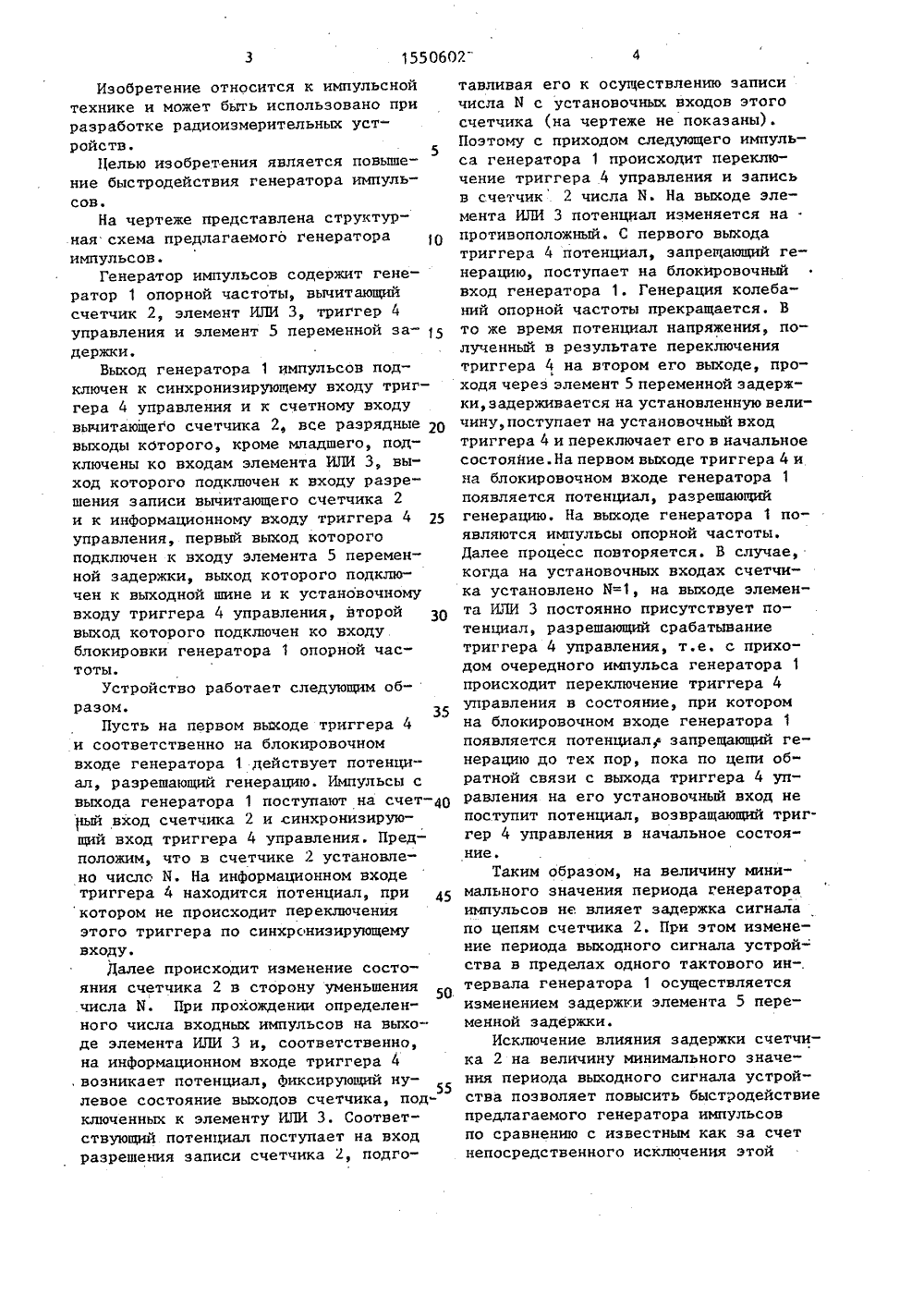

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСНИХРЕСПУБЛИН 9) 8 О и) 1 5 НОЗКЗ ПИС ЗОБРЕ ЕЛЬСТВ о СССР 1983.СССР 1985т к импульние быстро 4 Ь ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТНРЬПИЯПРИ ПЮТ СССР К АВТОРСКОМУ СВИ(57) Изобретение относитсяской технике. Цель - повьзп действия - достигается введением в генератор импульсов элемента ИЛИ 3 и новых функциональных связей, что позволяет исключить влияние задержки вычитающего счетчика 2 на минимальную величину периода сигнала, формируемого на выходе генератора импульсов, и тем самым повысить быстродействие последнегоГенератор импульсов содержит генератор 1 опорной часоты, вычитающий счетчик 2, триггер 4 управления, элемент 5 переменной задержки, 1 ил.Изобретение относится к импульснойтехнике и может быть использовано приразработке радиоизмерительных устройств,Целью изобретения является повышение быстродействия генератора импульсов,На чертеже представлена структурная схема предлагаемого генератораимпульсов.Генератор импульсов содержит генератор 1 опорной частоты, вычитающийсчетчик 2, элемент ИЛИ 3, триггер 4управления и элемент 5 переменной задержки.Выход генератора 1 импульсов подключен к синхронизирующему входу триггера 4 управления и к счетному входувычитающего счетчика 2, все разрядные 2 Овыходы кбторого, кроме младшего, подключены ко входам элемента ИЛИ 3, выход которого подключен к входу разрешения записи вычитающего счетчика 2и к информационному входу триггера 4 25управления, первый выход которогоподключен к входу элемента 5 переменной задержки, выход которого подключен к выходной шине и к установочномувходу триггера 4 управления, второйвыход которого подключен ко входублокировки генератора 1 опорной частоты.Устройство работает следующим образом.35Пусть на первом выходе триггера 4и соответственно на блокировочномвходе генератора 1 действует потенциал, разрешающий генерацию. Импульсы свыхода генератора 1 поступают на счет-щный вход счетчика 2 и синхронизирующий вход триггера 4 управления. Предположим, что в счетчике 2 установлено число И. На информационном входетриггера 4 находится потенциал, при 45котором не происходит переключенияэтого триггера по синхрснизирующемувходу.Далее происходит изменение состояния счетчика 2 в сторону уменьшения Очисла И. При прохождении определен"ного числа входных импульсов на выходе элемента ИЛИ 3 и, соответственно,на информационном входе триггера 4,возникает потенциал, фиксирующий ну 55левое состояние выходов счетчика, подключенных к элементу ИЛИ 3. Соответствующий потенциал поступает на входразрешения записи счетчика 2, подготавливая его к осуществлению записи числа И с установочных входов этого счетчика (на чертеже не показаны).Поэтому с приходом следующего импульса генератора 1 происходит переключение триггера 4 управления и запись в счетчик 2 числа Н. На выходе элемента ИЛИ 3 потенциал изменяется на . противоположный. С первого выхода триггера 4 потенциал, запрещающий генерацию, поступает на блокировочный вход генератора 1. Генерация колебаний опорной частоты прекращается. В то же время потенциал напряжения, полученный в результате переключения триггера 4 на втором его выходе, проходя через элемент 5 переменной задержки, задерживается на установленную величину, поступает на установочный вход триггера 4 и переключает его в начальное состояние. На первом выходе триггера 4 и на блокировочном входе генератора 1 появляется потенциал, разрешающий генерацию. На выходе генератора 1 появляются импульсы опорной частоты. Далее процесс повторяется. В случае, когда на установочных входах счетчика установлено 0=1, на выходе элемента ИЛИ 3 постоянно присутствует потенциал, разрешающий срабатывание триггера 4 управления, т.е. с приходом очередного импульса генератора 1 происходит переключение триггера 4 управления в состояние, при котором на блокировочном входе генератора 1 появляется потенциалу запрещающий генерацию до тех пор, пока по цепи обратной связи с выхода триггера 4 управления на его установочный вход не поступит потенциал, возвращающий триггер 4 управления в начальное состояние.Таким образом, на величину минимального значения периода генератора импульсов не влияет задержка сигнала по цепям счетчика 2. При этом изменение периода выходного сигнала устрой- ства в пределах одного тактового ин-. тервала генератора 1 осуществляется изменением задержки элемента 5 переменной задержки.Исключение влияния задержки счетчика 2 на величину минимального значения периода выходного сигнала устройства позволяет повысить быстродействие предлагаемого генератора импульсов по сравнению с известным как за счет непосредственного исключения этой5 1550602 6 задержки иэ величиныформируемого пе- ния, второй выход которого подключен риода, так и за счет сокращения ве- к входу генератора опорной частоты, личины тактового интервала генерато- выход которого подключен к счетному1 ра 1.5входу вычитающего счетчика о т л иУч а ю щ и й с я тем, что, с целью Ф о р м у л а и з о б р а т е н и я повышения быстродействия, в него введен элемент ИЛИ, входы которого подГенератор импульсов, содержащий ключены ко всем разрядным выходам выгенератор опорной частоты, элемент 10 читающего счетчика, кроме младшего, переменной задержки, вычитающий счет- выход элемента ИЛИ подключен к входу чик и триггер управления, первый вы- разрешения записи вычитающего счетчиход которого подключен к входу эле- ка и к информационному входу триггемента переменной задержки, выход ко- ра управления, синхронизирующий вход торого подключен к выходной шине и к 15 которого подключен к выходу генераустановочному входу триггера управле- тора опорной частоты.Составитель А.ПерфильевРедактор Т.Парфенова Техред М.Дидык Корректор С.ШевкунЗаказ 278 Тираж 660 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., д. 4/5Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина,10
