Электромагнитный сепаратор для обогащения слабомагнитных руд

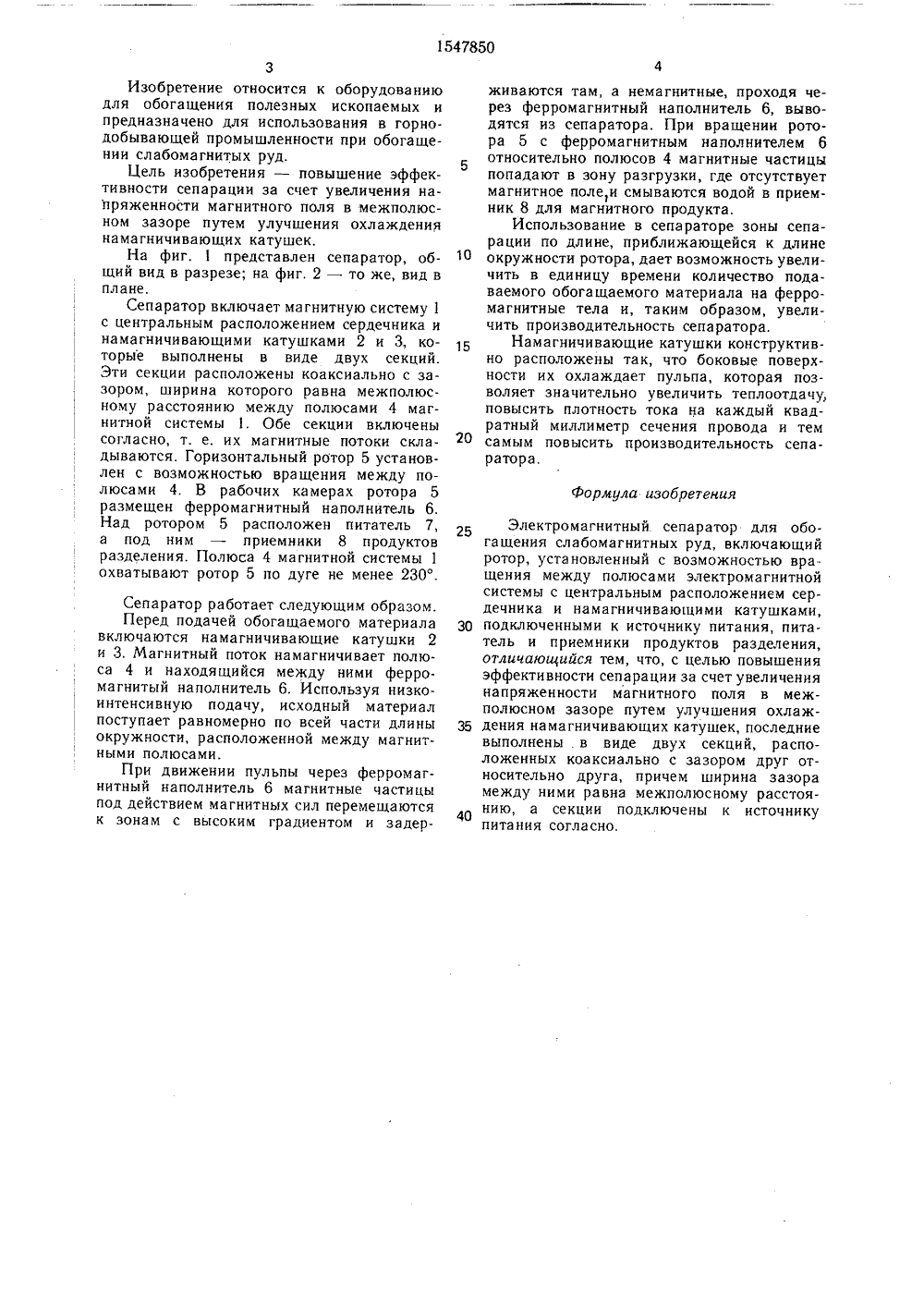

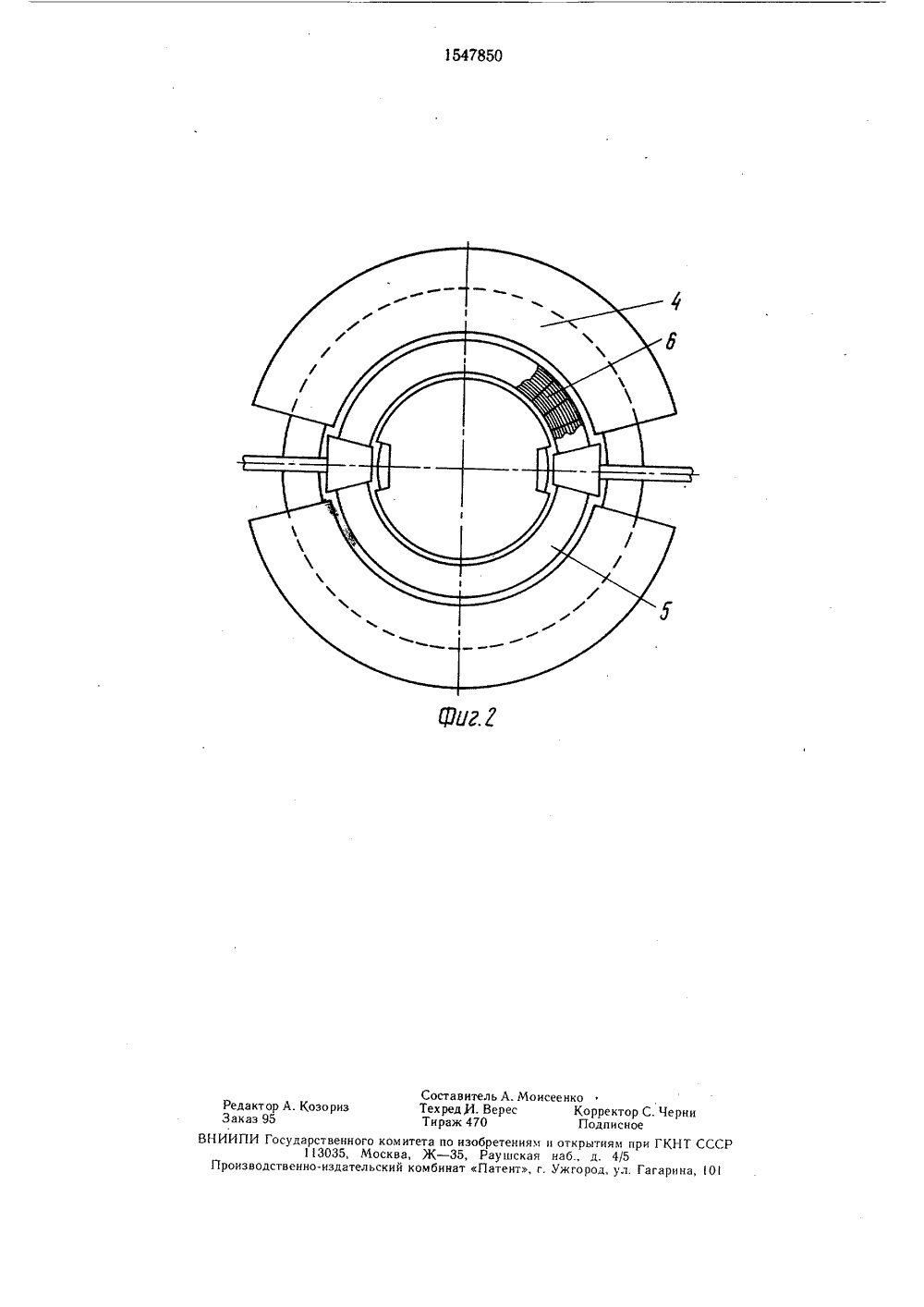

(71) Государстторский институние72 В. Н. лок л.9е нный проектно-конструк т Гипромашуглеобогаще СЛ 4 й ГОСУДАРСТВЕННЫИ НОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР А ВТОРСКОМЪ( СВИДЕТЕЛЬСТВ(56) Патент США3830367,кл. 209 - 223, опублик. 1974.Проспект фирмы Вохгпад КарЫ 1 лпп 1 ед, В К 18/А, 1986.(54) ЭЛЕКТРОМАГНИТНЫЙ СЕПАРАТОР ДЛЯ ОБОГАЩЕНИЯ СЛАБОМАГНИТНЫХ РУД(57) Изобретение относится к обогащениюслабомагнитных руд и говышает эффективность сепарации за счет увеличения напряженности магнитного поля в межполюсномзазоре путем улучшения охлаждения намаг,ЯО 154785 ничивающих катушек (НК). Магнитная система 1 выполнена с центральным расположением сердечника. Вокруг него коаксиально с зазором расположены две секции 2 и 3, включенные согласно и образующие НК магнитной системы 1, Ширина зазора между секциями 2 и 3 равна расстоянию между полюсами (П) магнитной системы 1. Между П вращается ротор, заполненный ферромагнитным наполнителем (ФН) . Пульпа подается в рабочие зазоры ФН. Под действием магнитного поля между П магнитные частицы притягиваются к ФН и выносятся вращением ротора в зону разгрузки. Ввиду резкого ослабления магнитного поля в зоне разгрузки магнитные частицы смываются водой с ФН. Пульпа, проходя между секциями 2 и 3 НК, охлаждает их. Это позволяет увеличить плотность тока на каждый квадратный миллиметр сечения провода, а значит, и производительность сепаратора. 2 ил.3Изобретение относится к оборудованию для обогащения полезных ископаемых и предназначено для использования в горнодобывающей промышленности при обогащении слабомагнитых руд.Цель изобретения - повышение эффективности сепарации за счет увеличения найряженности магнитного поля в межполюсном зазоре путем улучшения охлаждения намагничивающих катушек.На фиг, 1 представлен сепаратор, общий вид в разрезе; на фиг, 2 - то же, вид в плане.Сепаратор включает магнитную систему 1 с центральным расположением сердечника и намагничивающими катушками 2 и 3, которые выполнены в виде двух секций. Эти секции расположены коаксиально с зазором, ширина которого равна межполюсному расстоянию между полюсами 4 магнитной системы 1. Обе секции включены согласно, т. е. их магнитные потоки складываются. Горизонтальный ротор 5 установлен с возможностью вращения между полюсами 4. В рабочих камерах ротора 5 размещен ферромагнитный наполнитель 6. Над ротором 5 расположен питатель 7, а под ним - приемники 8 продуктов разделения. Полюса 4 магнитной системы 1 охватывают ротор 5 по дуге не менее 230.Сепаратор работает следующим образом.Перед подачей обогащаемого материала включаются на магничивающие катушки 2 и 3. Магнитный поток намагничивает полюса 4 и находящийся между ними ферромагнитый наполнитель 6. Используя низкоинтенсивную подачу, исходный материал поступает равномерно по всей части длины окружности, расположенной между магнитными полюсами.При движении пульпы через ферромагнитный наполнитель 6 магнитные частицы под действием магнитных сил перемещаются к зонам с высоким градиентом и задерживаются там, а немагнитные, проходя через ферромагнитный наполнитель 6, выводятся из сепаратора. При вращении ротора 5 с ферромагнитным наполнителем 6 относительно полюсов 4 магнитные частицы попадают в зону разгрузки, где отсутствует магнитное поле,и смываются водой в приемник 8 для магнитного продукта.Использование в сепараторе зоны сепарации по длине, приближающейся к длине 10 окружности ротора, дает возможность увеличить в единицу времени количество подаваемого обогащаемого материала на ферромагнитные тела и, таким образом, увеличить производительность сепаратора.Намагничивающие катушки конструктивно расположены так, что боковые поверхности их охлаждает пульпа, которая позволяет значительно увеличить теплоотдачу, повысить плотность тока на каждый квадратный миллиметр сечения провода и тем самым повысить производительность селаратора.Формула изобретенияЭлектромагнитный. сепаратор для обогащения слабомагнитных руд, включающий ротор, установленный с возможностью вращения между полюсами электромагнитной системы с центральным расположением сердечника и намагничивающими катушками, 30 подключенными к источнику питания, питатель и приемники продуктов разделения, отличающийся тем, что, с целью повышения эффективности сепарации за счет увеличения напряженности магнитного поля в межполюсном зазоре путем улучшения охлаж дения намагничивающих катушек, последниевыполнены . в виде двух секций, расположенных коаксиально с зазором друг относительно друга, причем ширина зазора между ними равна межполюсному расстоя О нию, а секции подключены к источникупитания согласно.Составитель А. МоисеенкоРедактор А. Козориз Техред,И. Верес Корректор С. ЧерниЗаказ 95 Тираж 470 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР1 3035, Москва, Ж - 35, Раушская наб., д. 4/5Производственно-издательский комбинат Патент, г. Ужгород, ул. Гагарина, 1 О
