Устройство для сортировки лесоматериалов и формирования пачек

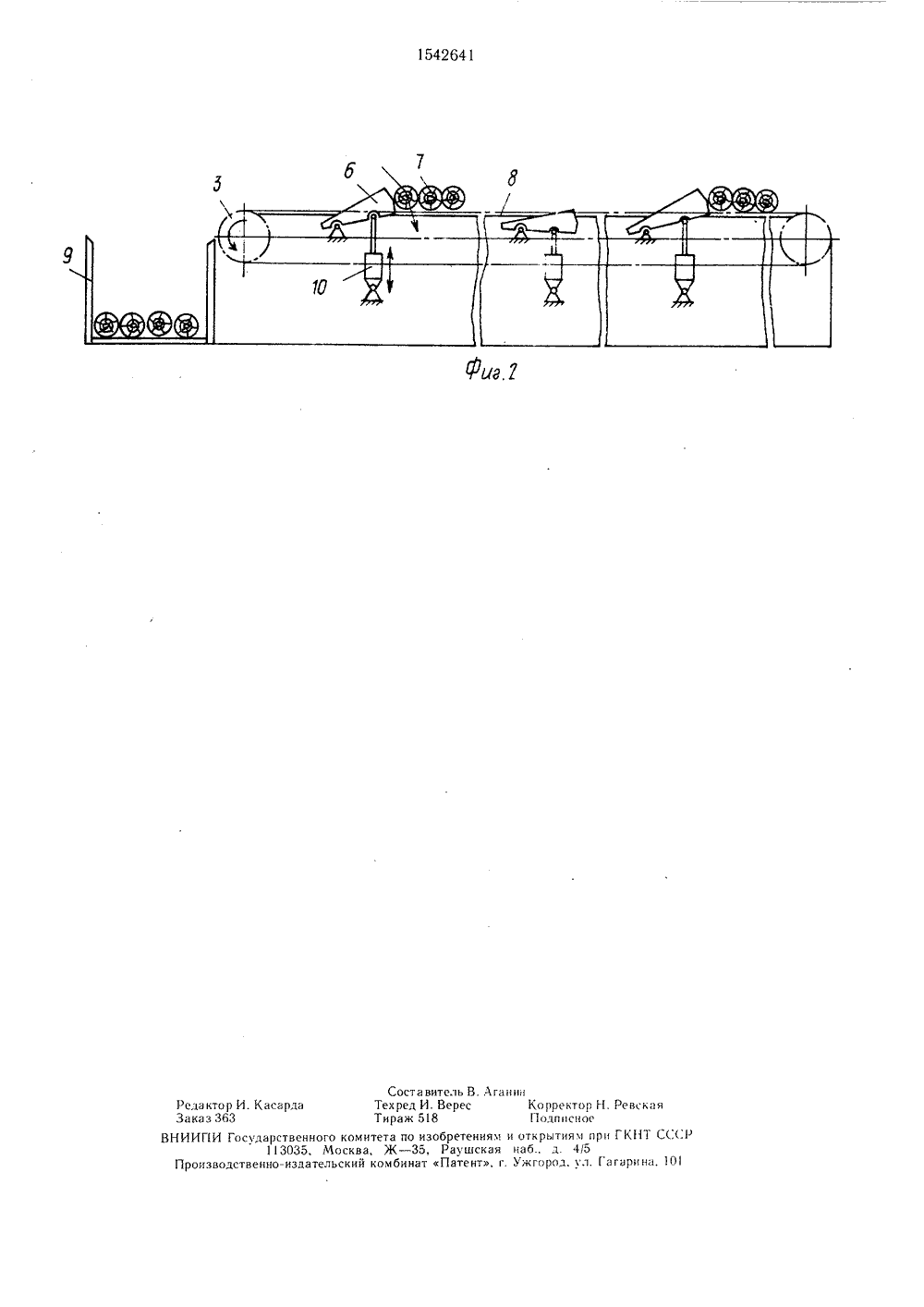

(51)5 В 07 С 5 14 АНИЕ ИЗОБРЕТЕНИ Ц,д,Ы1 Бф с ВИДЕТЕЛЬСТ ТОРСКО скин институт шуба,В. Янковский др. Технология адов. М.: Лес, с. 298,ГОСУДАРСТВЕННЫИ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР(56) Залегаллер Б. Г. ии оборудование лесных скная промышленность,рис. 13-3 г.(54) УСТРОЙСТВО ДЛЯ СОРТИРОВКИ ЛЕСОМАТЕРИАЛОВ И ФОРМИРОВАНИЯ ПАЧЕК(57) Изобретение относится к контрольно- сортировочной технике в лесоперерабатываюшей промышленности и позволяет повысить надежность работы и производительность. Устройство содержит раскряжевочную эстакаду 1, сортировочный узел основных сортиментов, состояший из продольногоо транспортера 2 и лесонакопителей 4, и сортировочный узел, выполненный в виде поперечного транспортера 3, манипуляторов 5, рельсовых путей 11, выдвижных упоров 6 для формирования микропачек и лесонакопителей 9 и 12. 2 ил.3Изобретение относится к контрольно- сортировочной технике в лесоперерабатывающей промышленности.Цель изобретения - повышение надежности и производительности.На фиг. 1 изображено устройство, вид сверху; на фиг. 2 - узел сортировки и формирования микропачек.Устройство содержит раскряжевочную эстакаду 1 с узлом раскряжевки, например, слешерного типа, имеющим пятьпильных органов, и два сортировочныхузла: узел основных сортиментов, выполненный в виде перпендикулярно установ ленного и примыкающего к эстакаде 1 продольного сортировочного транспортера 2, и узел для сортиментов, требующих дополнительной подсортировки по размернокачественным характеристикам, выполненный в виде единого с раскряжевочной эстакадой 1 поперечного цепного транспортера 3.Первый узел сортировки, например, для пиловочного сырья, имеет примыкающие к продольному сортировочному транспортеру 2 с бревносбрасывателями лесонакопители 4, Второй сортировочный узел оснащен в зоне действия манипуляторов 5 выдвижными упорами 6 для формирования микропачек 7 и подсортировки лесоматериалов по размерно-качественным характеристикам,К торцу поперечного цепного транспортера 3, рабочие органы которого размещены в направляющих 8, примыкают лесонакопители 9 для непосредственногообразования пачек. Упоры 6 с приводом,от гидроцилиндров 10 приводятся в дейст вие по команде оператора сортировочного , участка. Манипуляторы 5 установлены , с возможностью перемещения вдоль поперечного транспортера 3, например, по рельсовым путям 11, и служат для формирования пачек лесоматериалов в лесонакопителях 12.Устройство работает следуюцьим образом.Хлысты из подштапельных мест подаются на раскряжевочную эстакаду 1, на которой производят их разделку на сортименты при помощи узла раскряжевки. Да 4лее основные сортименты, выпиливаемые из комлевой части хлыста, подаются на первый узел сортировки, включающий продольный сортировочный транспортер 2 с сортировкой лесоматериалов бревносбрасывателя ми и формированием пачек в лесонакопителях 4. Оставшиеся сортименты, требующие подсортировки по раз мерно-качественным характеристикам, при помощи поперечного транспортера 3 попадают во второй узел сортировки, в зону действия подвижных манипуляторов 5. Оператор, обслуживающий этот участок, производит подсортировку лесоматериалов путем подачи команды на выдвижение упоров 6 и образования из однотипных сортиментов микропачек 7.Может иметь место случай, когда оператор манипулятора вынужден будет не дожидаясь образования микропачки подавать в зону лесонакопителей 12 по одному 2 О сортименту. При этом соответствующиеупоры 6 утапливаются с целью пропуска последующего сортимента, адресуемого в микропачку, расположенную дальше по ходу движения поперечного транспортера 3, В лесонакопителях 9 формируются пачки сортиментов без применения манипуляторовформула изобретенияУстройство для сортировки лесоматериалов и формирования пачек, содержащее раскряжевочную эстакаду, узел сортировки, состоящий из поперечного транспортера и смонтированных с двух сторон от него манипуляторов, а также лесонакопители, отличающееся тем, что, с целью повышения надежности и производительности, оно снабжено дополнительным узлом сортировки для основных сортиментов, выполненным в виде продольного транспортера, установленного перпендикулярно раскряжевочной эстакаде, и размещенных вдоль него лесо накопителей, а поперечный транспортер примыкает к раскряжевочной эстакаде и снабжен выдвижными упорами для формирования микропачек, установленными в зоне действия манипуляторов.Составитель В. АганинРедактор И. Касарда Техред И. Верес Корректор Н. РенскаяЗаказ ЗбЗ Тираж 518 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ ССС1 3035, Москва, Ж - 35, Раушская наб., д. 45Производственно-издательский комбинат сПатент, г. Ужгород, ул. Гагарина, 10
