Способ получения свинецсодержащего стекла

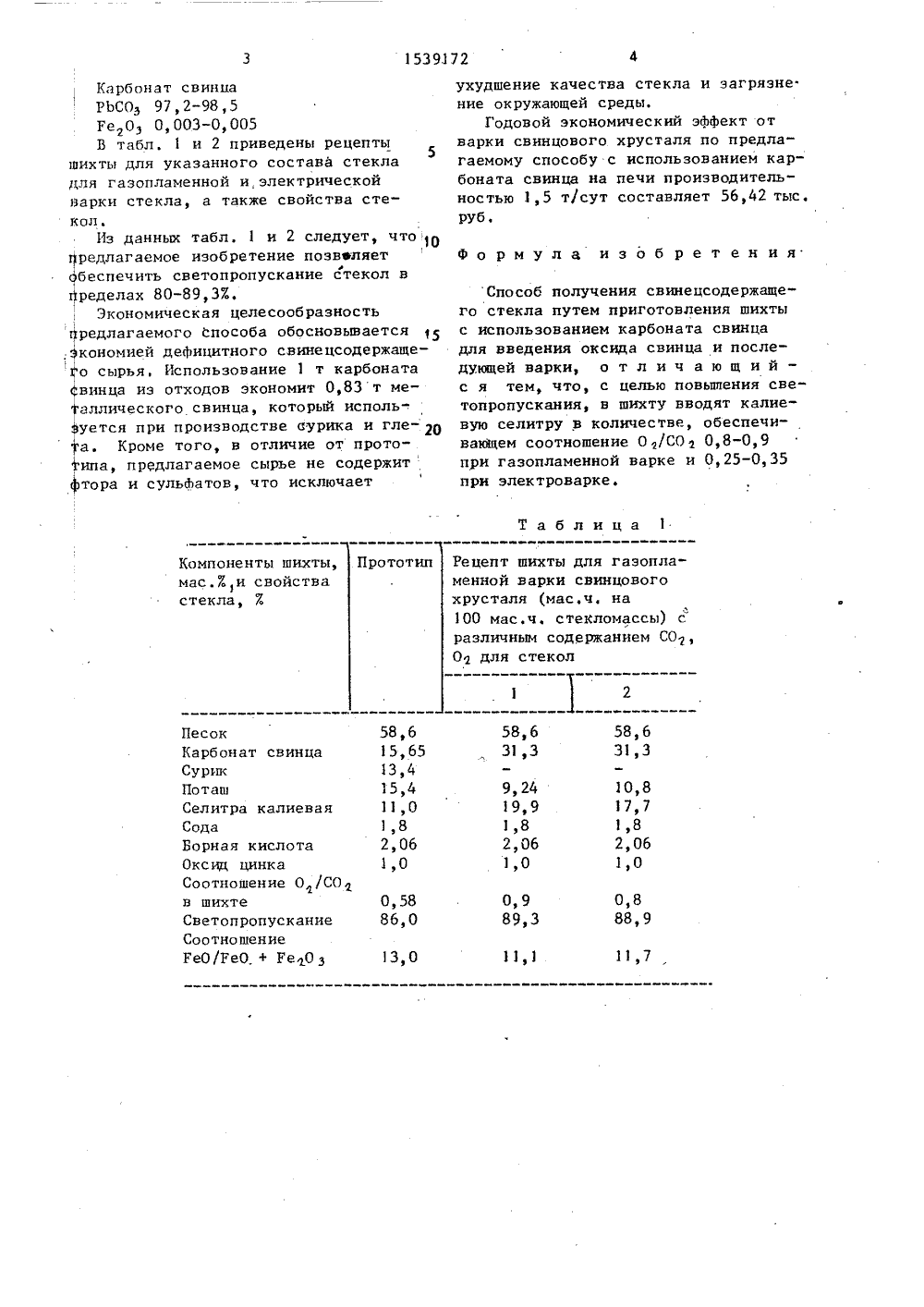

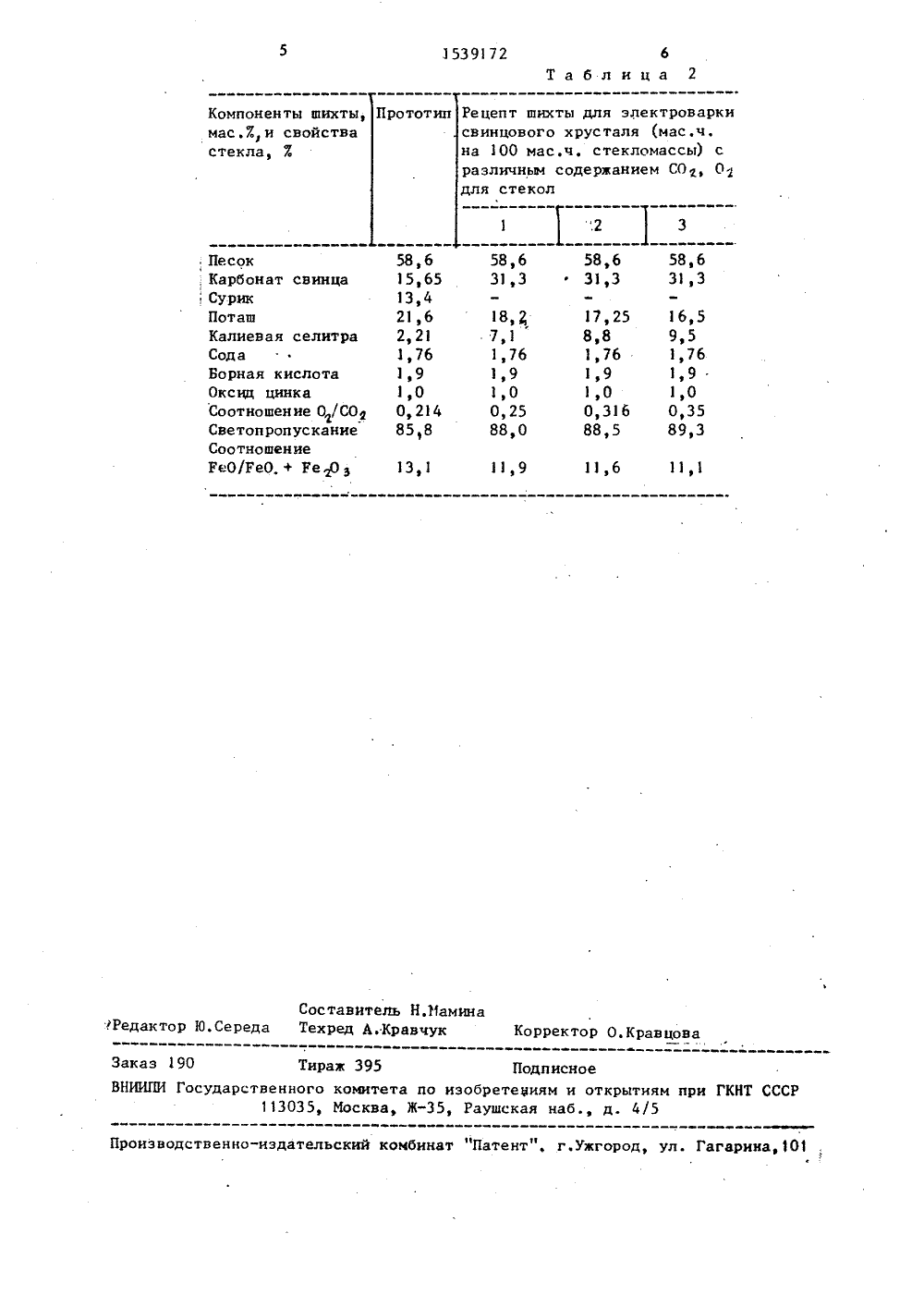

;,г,БДЯ(.)11 -А производству хрустальных стекол. Целью изобретения является повышениесветопропускания. Способ получениясвинецсодержащего стекла включаетприготовление шихты с использованиемкарбоната свинца для введения оксидасвинца и последующую варку, причем вшихту вводят калиевую селитру в количестве, обеспечивающем отношениеО/СО 2 0,8-0,9 при гаэопламенной варке и 0,25-0,35 при электрической варке стекла, В качестве источника оксида свинца для составления шихты используют карбонат свинца, являющийсяотходом производства цветной металлургии. Светопропускание стекол, сваренных по изобретению, составляетпри газопламенной варке (88,9-89,3%),при электрической варке (88-89,3%). е тиБелова,ова, Б.Д,Се.Плотиннова р. Производст и 2714464,ублик . 1 978,ИЯ СВИНЕПСОДЕР обретение о мышленности льабл в частности к и тносится к ств частности к ных стеколРЬО 24; КО1. Окислителчерез калиевДля приго Изобретениепромышленности,водству хрусталь Целью изобре ольноироизия является по в ют сырьевые ма щиеся содержани и красящих прим е с Сп о сты с вин Песок8102ГеОСелит 99,80,012 ихт ваюшии при га а кал99,9О, 001 35 Ге О яв- ой винповь ет свинцовыи ляетс РЬО + +РЬ з 099,0ГеО з О, 001 -тал Пр 98, 5-99, 0003 ГеО 0, 001-0, 005 особа получа%: 810 58; с ОСУДАРСТВЕННЫЙ КОМИТЕТО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМРИ ГКНТ СССР(71) Гусевский филиал Государствного научно-исследовательского интута стекла(54) СПОСОБ ПОЛУЧЕНЩЕГО СТЕКЛА(57) Изтносится к сте топропускания,об получения свинецсодержа ла включает приготовление едением РЬО через карбонат и последующую варку ртекла водится окислитель, обеспе соотношение 0/СО 0,8-0,9 опламенной варке и 0,25 - 0 ктроварке, Карбонат свинца отходом производства цвети ргии.осуществлении спло состава, мас. 11 аО 1; ВО З 1; 2 пО состав шихты вводят селитру,ления шихты использутериалы, характеризуюем основного вещества есей, мас 7ПоташКСОз 98,0 0,015 ГеОд 0,002 евая Борная кислотаН ВО 99, 5 Ре,3 з О, 0005Карбонат свинцаРЬСОз 97, 2-98, 5ГеОз О, 003-0, 005В табл. 1 и 2 приведены рецептышихты для указанного состава стекладля газопламенной и электрическойварки стекла, а также свойства стекол,Из данных табл. 1 и 2 следует, что 10редлагаемое изобретение позвеляетФбеспечить светопропускание стекол впределах 80-89,3%,Экономическая целесообразностьпредлагаемого способа обосновывается,зкономией дефицитного свинецсодержащео сырьяИспользование 1 т карбонатавинца иэ отходов экономит 0,83 т металлического свинца, который используется при производстве сурика и глеа. Кроме того, в отличие от прототипа, предлагаемое сырье не содержиттора и сульфатов, что исключает Таблица 1 Рецепт шихты для газопламенной варки свинцового хрусталя (мас.ч. на 100 мас.ч. стекломассы) с" различным содержанием СО,О для стекол Прототип Компоненты шихты,мас.%и свойствастекла, % 1 58,615,6513,45,411,О1,82,061,0 58,6 31,3 9,24 19,9 1,8 2,061,0 58,6 31,3 10,8 17,7 1,8 2,06 1,0 0,989,3 0,5886,0 0,888,9 11,7 13,0 ПесокКарбонат свинцаСурикПоташСелитра калиеваяСодаБорная кислотаОксид цинкаСоотношение О/СОв шихтеСветопропусканиеСоотношениеГеО/ГеО, + ГеО ухудшение качества стекла и загрязнение окружающей среды,Годовой экономический эффект отварки свинцового хрусталя по предлагаемому способу с использованием карбоната свинца на печи производительностью 1,5 т/сут составляет 56,42 тыс.руб,формула изоб рет ения.Способ получения свинецсодержащего стекла путем приготовления шихты с использованием карбоната свинца для введения оксида свинца и последующей варки, о т л и ч а ю щ и й - с я тем, что, с целью повышения светопропускания, в шихту вводят калиевую селитру в количестве, обеспечивающем соотношение О/СО 0,8-0,9 при газопламенной варке и 0,25-0,35 при электроварке.6Таблица 2 1539172 Рецепт шихты для электроваркисвинцового хрусталя (мас,ч,на 100 мас,ч, стекломассы) сразличным содержанием СО, Одля стекол Прототип Компоненты шихты,мас.7.,и свойствастекла, 7. 1 1 1 ,2 3 13,1 11, 9 11,6 11,1 Составитель Н.11 аминаРедактор Ю.Середа Техред А.Кравчук Корректор О.Кравцова Заказ 190 Тираж 395 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина,01 с, Карбонат свинцаСурикПоташКалиевая селитраСодаБорная кислотаОкснд цинкаСоотношение О /СОСветопропусканиеСоотношениеРеО/РеО, + РеэО з 58,615,6513,421,62,211,761,91,0О, 21485,8 58,631,318,47,11,761,91,00,2588,0 58,631,317,258,81,761,91,00,31688,5 58,6 31,3 16,5 9,5 1,76 1,9 .1,0 0,35 89,3
