Регулируемый трансформатор с вращающимся магнитным полем

Номер патента: 1534526

Авторы: Коваленко, Красношапка

ZIP архив

Текст

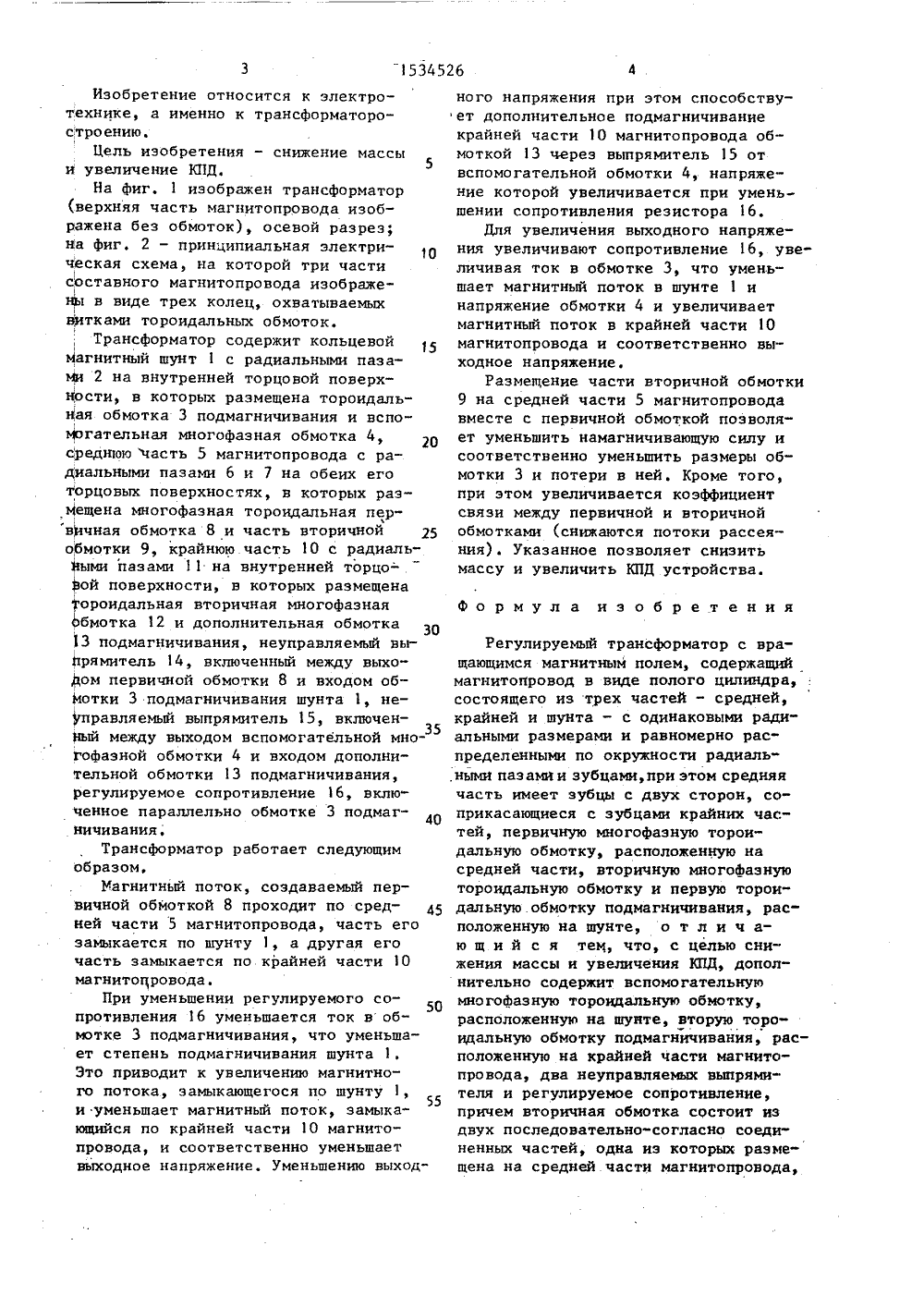

СНИХИЧЕСНИХ СОЮЗ СОВсоцидлисЕЕСПУБЛ 19) О Р 29/14 ТЕНИЯ ТЕЛЬСТВУ АВТОРСКОМУ ГОСУДАРСТВЕННЫЙ НОМИТЕТпо иэон етениям и отнеытияПРИ ГКНТ СССР ОПИСАНИЕ И. Авторское свидетельство СССРР 1188794, кл. Н 01 Р 29/14, 1984,(54) РЕГУЛИРУЕМЫЙ ТРАНСФОРМАТОР СВРАЩАЮЩИМСЯ МАГНИТНЫМ ПОЛЕМ.массы и увеличение КПД. Трансформатор выполнен с вращающимся магнитным 2полем и имеет магнитопровод, выполненный иэ трех частей: шунта 1, средней 5 и крайней частей магнитопровода, на которых размещены многофазные обмотки 4, 8, вторичные обмотки 9, 12, обмотки 3, 13 подмагничивания. Трансформатор содержит неуправляемые выпрямители 14 и 15, регулируемое сопротивление 16. Неуправляемый выпрямитель 14 включен между выходом первичной обмотки 8 и входом обмотки 3 подмагничивания. Неуправляемый выпрямитель 15 включен между входом многофазной обмотки 4 и входом обмотки 13 подмагничивания, регулируемое сопротивление 16 включено параллельно обмотке 3 подмагничивания. Все это позволяет уменьшить намагничивающую силу, уменьшить размеры обмотки 3, потери в ней, 2 ил.Изобретение относится к электротехнике, а именно к трансформаторостроению.Цель изобретения - снижение массыи увеличение КПД,На фиг. 1 изображен трансформатор(верхняя часть магнитопровода изображена без обмоток), осевой разрез;на фиг. 2 - принципиальная злектриОческая схема, на которой три частисоставного магнитопровода изображены в виде трех колец, охватываемыхвитками тороидальных обмоток.Трансформатор содержит кольцевойМагнитный шунт 1 с радиальными пазаМи 2 на внутренней торцовой поверхности, в которых размещена тороидальйая обмотка 3 подмагничивания и вспомогательная многофаэная обмотка 4,среднюю часть 5 магнитопровода с радиальными пазами 6 и 7 на обеих еготорцовых поверхностях, в которых размещена многофазная тороидальная перЪвечная обмотка 8 и часть вторичной 25обмотки 9, крайнюю часть 10 с радиальными пазами 11 на внутренней торцо-вой поверхности, в которых размещенаТороидальная вторичная многофазнаяОбмотка 12 и дополнительная обмотка13 подмагничивания, неуправляемый выпрямитель 14, включенный между выходом первичной обмотки 8 и входом обМотки 3 подмагничивания шунта 1, неуправляемый выпрямитель 15, включен 35алый между выходом вспомогательной мноГофазной обмотки 4 и входом дополнительной обмотки 13 подмагничивания,регулируемое сопротивление 16, включенное параллельно обмотке 3 подмагничивания.Трансформатор работает следующимобразом,магнитный поток, создаваемый первичной обмоткой 8 проходит по средней части 5 магнитопровода, часть егозамыкается по шунту 1, а другая егочасть замыкается по крайней части 10магнитопровода.При уменьшении регулируемого со"противления 16 уменьшается ток в обмотке 3 подмагничивания, что уменьшает степень подмагничивания шунта 1.Это приводит к увеличению магнитного потока, замыкающегося по шунту 1,и уменьшает магнитный поток, замыка"ющийся по крайней части 10 магнитопровода, и соответственно уменьшаетвыходное напряжение, Уменьшению выходного напряжения при этом способствует дополнительное подмагничивание крайней части 10 магнитопровода обмоткой 13 через выпрямитель 15 от вспомогательной обмотки 4, напряжение которой увеличивается при уменьшении сопротивления резистора 16.Для увеличения выходного напряжения увеличивают сопротивление 16, увеличивая ток в обмотке 3, что уменьшает магнитный поток в шунте 1 и напряжение обмотки 4 и увеличивает магнитный поток в крайней части О магнитопровода и соответственно выходное напряжение.Размещение части вторичной обмотки 9 на средней части 5 магнитопровода вместе с первичной обмоткой позволяет уменьшить намагничивающую силу и соответственно уменьшить размеры обмотки 3 и потери в ней, Кроме того, при этом увеличивается коэффициент связи между первичной и вторичной обмотками (снижаются потоки рассеяния). Указанное позволяет снизить массу и увеличить КПД устройства.Формула изобретенияРегулируемый трансформатор с вращающимся магнитным полем, содержащий магнитопровод в виде полого цилиндра, состоящего из трех частей - средней, крайней и шунта - с одинаковыми ради" альными размерами и равномерно распределенными по окружности радиальными пазамй и зубцами,при этом средняя часть имеет зубцы с двух сторон, соприкасающиеся с зубцами крайних частей, первичную многофазную тороидальную обмотку, расположенную на средней части, вторичную многофазную тороидальную обмотку и первую тороидальную. обмотку подмагничивания, расположенную на шунте, о т л и ч аю щ и й с я тем, что, с целью снижения массы и увеличения КПД, дополнительно содержит вспомогательную многофазную тороидальную обмотку, расположенную на шукте, вторую тороидальную обмотку подмагничивания, расположенную на крайней части магнитопровода, два неуправляемых выпрямителя и регулируемое сопротивление, причем вторичная обмотка состоит из двух последовательно"согласно соединеннык частей, одна из которых размещена на средней части магнитопровода,г ю х оставитель В.Гер ехред Л,сердюков А Обручар Редактор Г.Волкова оррек Тираж 448венного комитета по иэоб 113035, Москва, Ж-З 5, Ра Подписноетениям и открытиям при ГКНТ СССР ская наб., д. 4/5 аказНИИПИ суд бинат "Патент", г.Ужгород, ул. Гагарина, 101 оизводственно-издательский 5 1534526 6а другая - на крайней, концы первич- сопротивление, а вспомогательная обной обмотки подключены к входу одно- мотка подключена к входу другого выго выпрямителя, к выходу которого прямителя, к выходу которого подсоеподключены параллельно первая обмот- динена вторая обмотка подмагничивака подмагничивания и регулируемое5ния.

Смотреть

Заявка

4256912, 03.06.1987

ИНСТИТУТ ЭЛЕКТРОДИНАМИКИ АН УССР, КИЕВСКОЕ ВЫСШЕЕ ВОЕННОЕ АВИАЦИОННОЕ ИНЖЕНЕРНОЕ УЧИЛИЩЕ

КРАСНОШАПКА МАКСИМ МИТРОФАНОВИЧ, КОВАЛЕНКО ГЕННАДИЙ АНАТОЛЬЕВИЧ, КРАСНОШАПКА ДМИТРИЙ МАКСИМОВИЧ

МПК / Метки

МПК: H01F 29/14

Метки: вращающимся, магнитным, полем, регулируемый, трансформатор

Опубликовано: 07.01.1990
