Уплотнение для гидромашины
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1532769
Авторы: Гельфенбаум, Камфор, Устьев
Текст

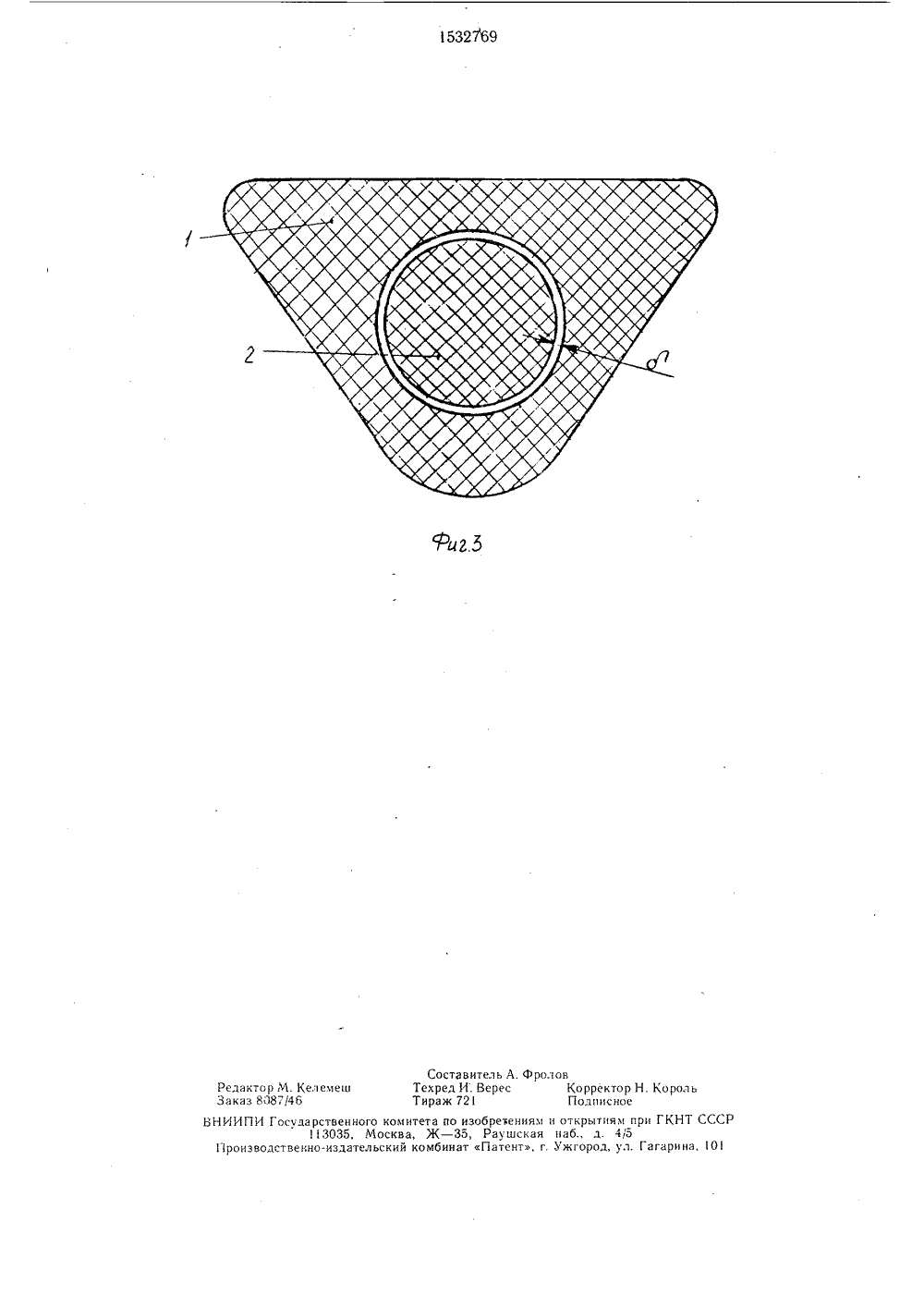

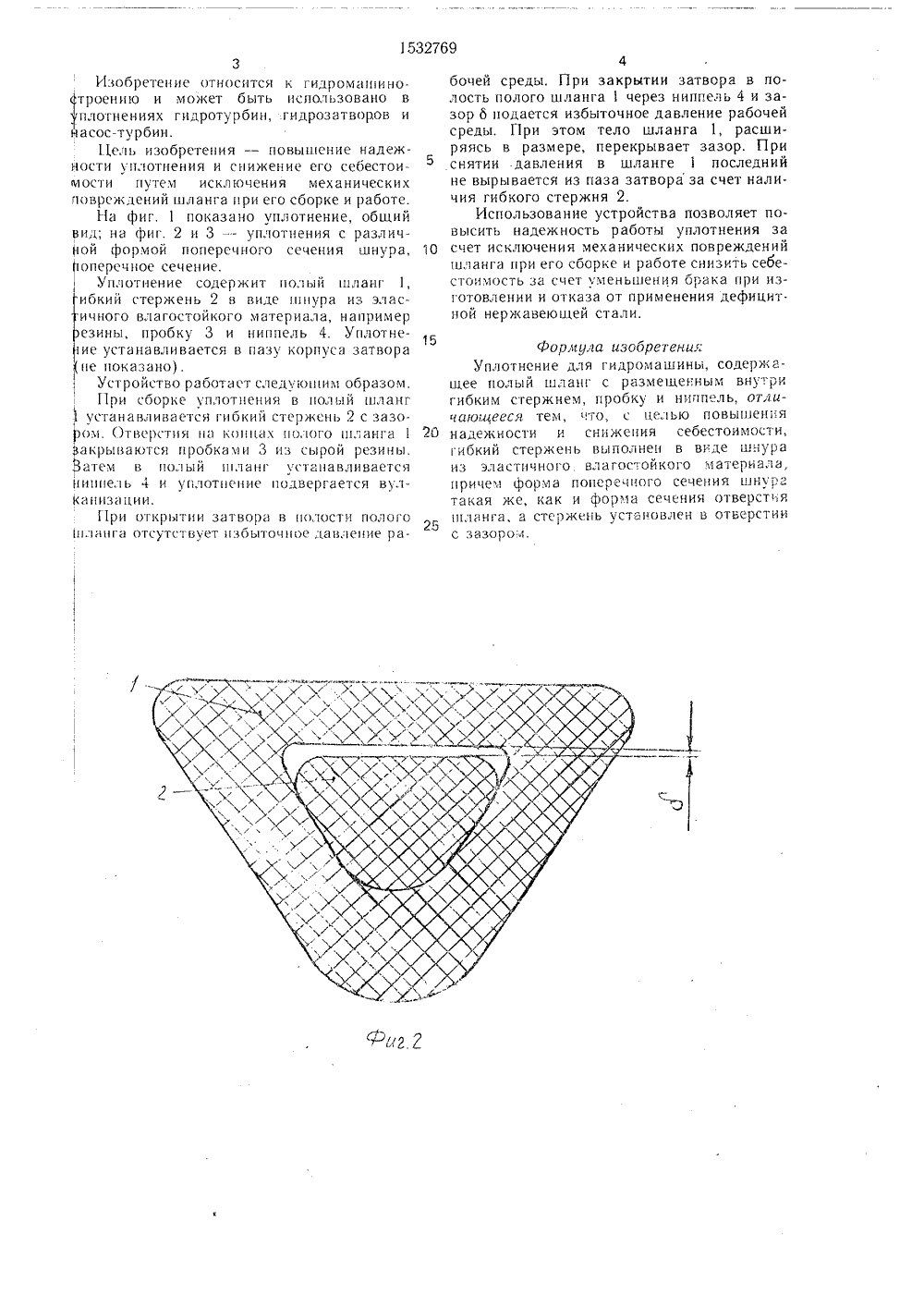

,ЯО 114 Е 16354 ОПИСАНИЕ ИЗОБРЕТЕНИК А ВТОРСИОМУ СВИДЕТЕЛЬСТВУ ГОСУДАРСТВЕННЫЙ НОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР(71) Производственное объединение атомного турбостроения Харьковский туобинныйзавод им. С. М. Кирова(54) УПЛОТНЕНИЕ ДЛЯ ГИДРОМАШИНЫ(57) Изобретение относится к гидромашиностроению, позволяет повысить надежность и снизить себестоимость уплотнения гидро- машины путем исключения механических повреждений шланга при его сборке и работе. В полом шланге (Ш)размещен с зазором гибкий стержень 2, выполненный в виде шнура из эластичного влагостойкого материала, форма поперечного сечения которого такая же, как и форма сечения отверстия Ш 1. Отверстия на концах Ш 1 закрыты пробками 3. Ниппель 4 установлен в Ш 1. При подаче избыточного давления Ш 1 расщиряется и перекрывает зазор. При снятии давления Ш 1 не вырывается из паза за счет наличия стержня 2. 3 ил.3Изобретение относится к гидромашино)троению и может быть использовано в плотнениях гидротурбин, гидрозатворов и насос-турбин.Цель изобретения - повышение надежности уплотнения и снижение его себестоимости путем искл к)чения механических повреждений шланга при его сборке и работе.На фиг. 1 показано уплотнение, обгций вид; на фиг. 2 и 3 -- уплотнения с различНой формой поперечного сечения шнура, Гоперечное сечение.Уплотнение содержит полый шланг 1, ибкий стержень 2 в виде шнура из эласичного влагостойкого материала, например езины, пробку 3 и ниппель 4, Уплотнеие устанавливается в пазу корпуса затвора не показано).Устройство работает следуюпим образом.Г 1 ри соорке уплотнения в полый шлангустанавливается гибкий стержень 2 с зазо. )О ОВерсти 5 н Конс 3 х по,Ого илангазакрывактся пробками 3 из сырой резины. Затем в полый илаг устанавливается Ниппель 4 и уплотнение подвергается вулканизации.При открытии затвора в полости полого шланга отсутствует избыточное давление ра 4бочей среды. При закрытии затвора в полость полого шланга 1 через ниппель 4 и зазор 6 подается избыточное давление рабочей среды. При этом тело шланга 1, расширяясь в размере, перекрывает зазор. При снятии давления в шланге 1 последний не вырывается из паза затвораза счет наличия гибкого стержня 2.Использование устройства позволяет повысить надежность работы уплотнения за 10 счет исключения механических поврежденийшланга при его сборке и работе снизить себестоимость за счет уменьшения брака при изготовлении и отказа от применения дефицитной нержавеющей стали. Формула изобретенияУплотнение для гидромашины, содержащее полый шланг с размещенным внутри гибким стержнем, пробку и ниппель, отличающееся тем, что, с целью повышения 2 Й надежности и снижения себестоимости,гибкий стержень выполнен в виде цгнура из эластичного влагостойкого материала, причем форма попере пгого сечения шнура такая же, как и форма сечения отверст;я шланга, а стержень установлен в отверстии 2 гс зазором.Составитель А. ФроловРедактор М. Келемеш Техред И; Верес Корректор Н. КорольЗаказ 8087/46 Тираж 72 ПодписноеБНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР3035, Москва, Ж - 35, Раушская наб., д. 4/5Производственно-издательский комбинат Патент, г. Ужгород, ул. Гагарина, О
СмотретьЗаявка
4255413, 03.06.1987
ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ АТОМНОГО ТУРБОСТРОЕНИЯ "ХАРЬКОВСКИЙ ТУРБИННЫЙ ЗАВОД" ИМ. С. М. КИРОВА
ГЕЛЬФЕНБАУМ ДАВИД МОИСЕЕВИЧ, КАМФОР МИХАИЛ АРОНОВИЧ, УСТЬЕВ АНАТОЛИЙ ДАВИДОВИЧ
МПК / Метки
МПК: F16J 15/48
Метки: гидромашины, уплотнение
Опубликовано: 30.12.1989
Код ссылки
<a href="https://patents.su/3-1532769-uplotnenie-dlya-gidromashiny.html" target="_blank" rel="follow" title="База патентов СССР">Уплотнение для гидромашины</a>
