Устройство для поинтервального гидроразрыва пласта и щелевой перфорации

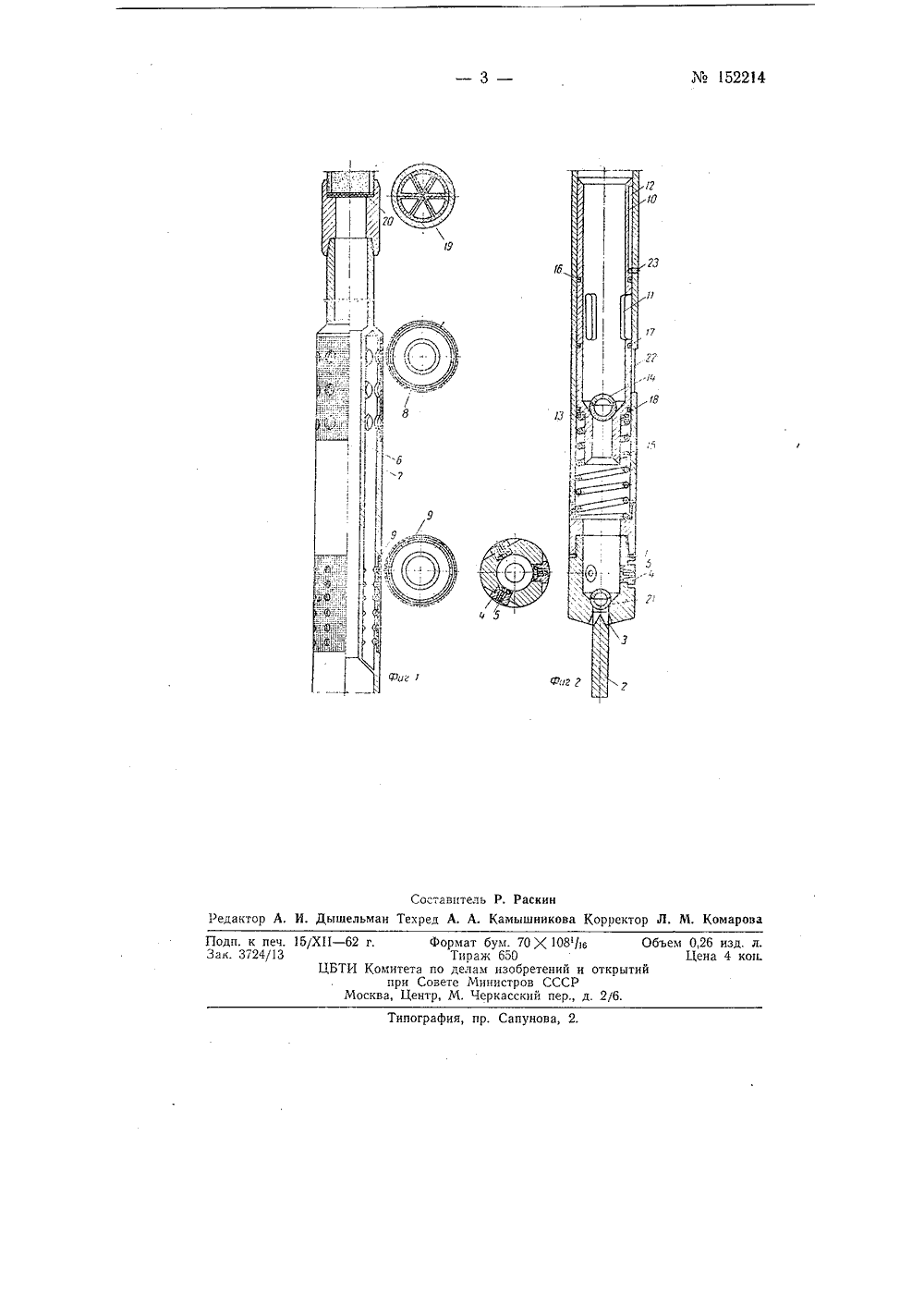

,13 с 1 Д 11 ССС САНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТ Подписная группа М Г, Г.Потех Ермило иЛ.Ф Н. Бабошкин, Корнеев, В,ОГО ГИДРОРАЗРЪВРФОРАЦИИ ИНТЕРВАЛЩЕЛ ЕВОЙ РОЙСТВО ДЛЯ ПЛАСТА8 декабря 1961 г. за Мо 764846/22-3бретений и открытий при Совете Министров ССС Бюллетене изобретений Кз 24 за 1962 г. Заявлен итет по делам из Опубликованоолота, пескоустройства и Известные устройства для поинтервального гидрори щелевой перфоратор применяются в скважине последвызывает дополнительные спуско-подъемные операции,Предлагаемое устройство не имеет этого недостатка, так как в его верхней части смонтирован песочный пакер, а в нижней - щелевой пескоструйный перфоратор, причем между ними помещен золотник для перемены направления движения жидкости, перемещаемый действием давления нагнетаемой в трубы жидкости при перекрытии седла сбрасываемым с поверхности шариком.На фиг. 1 и 2 показано предлагаемое устройство.Устройство состоит из следующих основных узлов; дструйного перфоратора, песочного пакера, золотниковогодиафрагмы.Долото выполнено из корпуса 1 и пикообразной лопасти 2 с окнами 3 для пропуска промывочной жидкости. Пескоструйный перфоратор выполнен из трех гаек 4 с впрессованными в них соплами 5, расположенными в корпусе долота под углом 120, Песочный пакер выполнен из двух концентрически расположенных труб б и 7, закрытых с торцов. Наружная труба 7 в верхней и нижней частях имеет отверстия, закрытые сетками 8 и 9. Золотниковое устройство выполнено из собственно золотника 10 с окнами 11, направляющим пазом 12, седлом 13 под шарик 14. Золотник опирается на пружину 15 и уплотнен резиновыми кольцами 1 б, 17 и 18.М 152214Диафрагма состоит из шести пружинных сегментов 19, гумированных резиной 20 и вмонтированных в неразрезное резиновое кольцо, предохраняющее диафрагму от распадания,Устройство спускают на бурильных трубах, в которых устанавливается диафрагма,Вначале промывают скважину, а затем долотом очищают ее, После этого сбрасывают в трубы шарик 21, который перекрывает проходное отверстие в долоте и, установив сопла песочного перфоратора на нужной глубине, закачивают в трубы пульпу, которая, выходя из сопел, производит резку колонны и породы за ней. Форма щели в колонне зависит от направления перемещения перфоратора, После окончания резки сбрасывают второй шарик 14, который перекрывает седло И и отключает перфоратор. После это. о в трубы засыпают песок: сначала до 60 кг крупного, а затем до 40 кг мелкого, который скапливается на диафрагме,Насосными агрегатами нагнетают жидкость, под давлением которой раскрывается диафрагма и пульпа прокачивается через трубы. Под действием давления жидкости золотник сжимает пружину и опускается, а его окна совмещаются с окнами 22 на корпусе.Направляющий паз 12 в золотнике и штифт 23 в корпусе препятствуют вращению золотника, что гарантирует совмещение его окон с окнами в корпусе.Пульпа выходит из окон и движется вверх по затрубному пространству. Жидкость отрильтровывается через сетку 9, а песок образует пробку в зоне между сетками 8 и 9, которая выполняет роль пакера. Закачивают жидкость гидроразрыва и производят гидроразрыв пласта. Прекращение закачки жидкости приводит к осыпанию пакера и автоматической распакеровке труб, а золотник возвращается пружиной в верхнее положение. Обратной промывкой поднимают шарики 14 и 21 на поверхность, и устройство готово для гидроразрыва в новом интервале.Предмет изобретенияУстройство для поинтервального гидроразрыва пласта и щелевой перфорации, выполненное из пакера и перфоратора, отличающеес я тем, что, с целью упрощения технологии и ускорения процесса работ, в верхней его части смонтирован песочный пакер, а в нижней - щелевой пескоструйный перфоратор, причем между ними помещен золотник для перемены направления движения жидкости, перемещаемый действием давления нагнетаемой в трубы жидкости при перекрытии седла сбрасываемым с поверхности шариком.52214 Составитель Р. Раскиндактор А, И. Дышельман Техред А. А. Камышникова Корректор Л. М, Комарова 108/и Поди. к печ Зак. 3724/13 Х 11 - 62 м 0,26 изд. л. Цена 4 кон. Формат бум. 70 р,Тирах( 650 та по делам изобре Совете Министров Центр, М. Черкасскииипография, пр. Сапунова, 2 ЦБТИ Коми пр Москва, ений и открытСССРпер., д. 2/6.
