Формирователь оптических сигналов

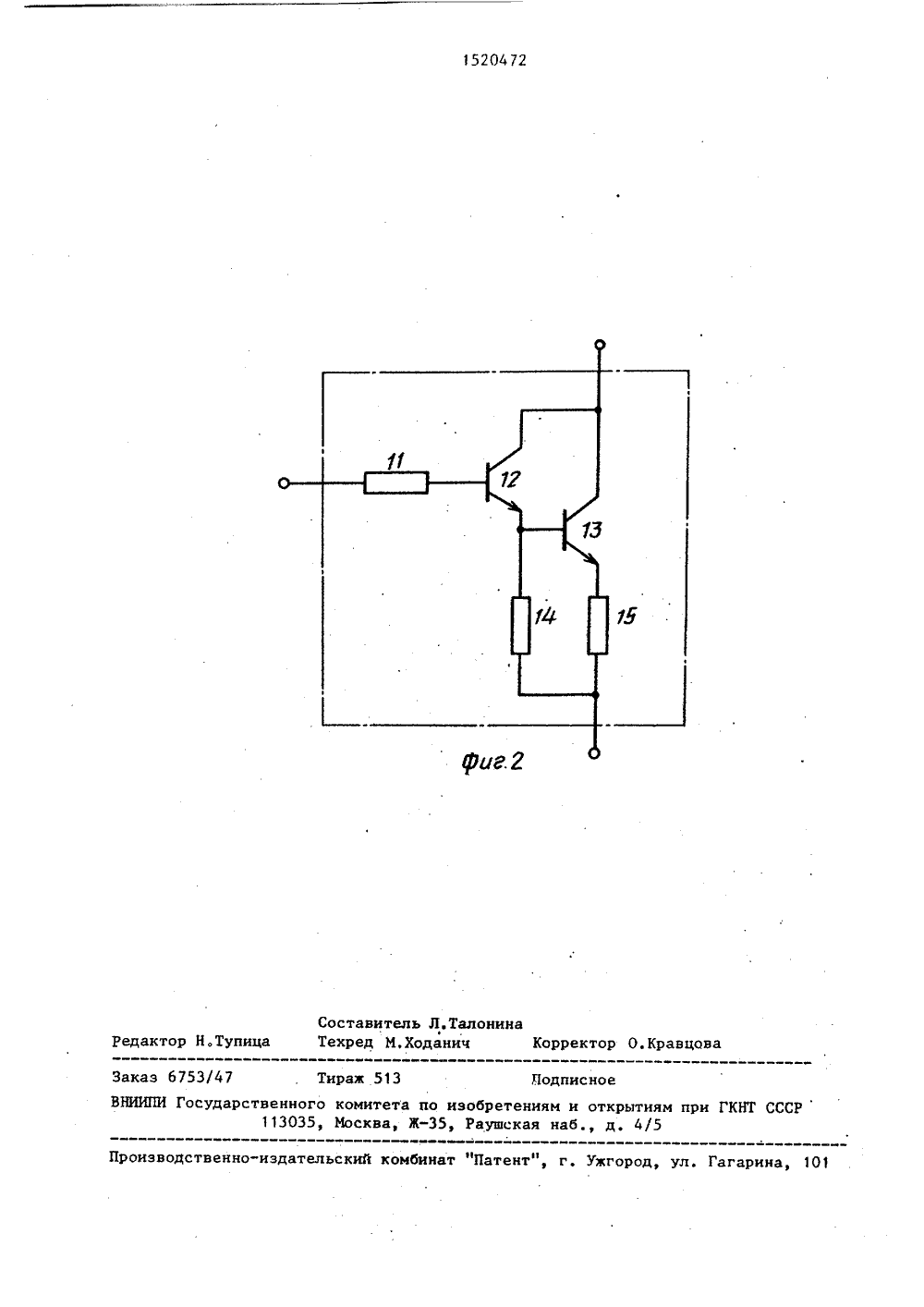

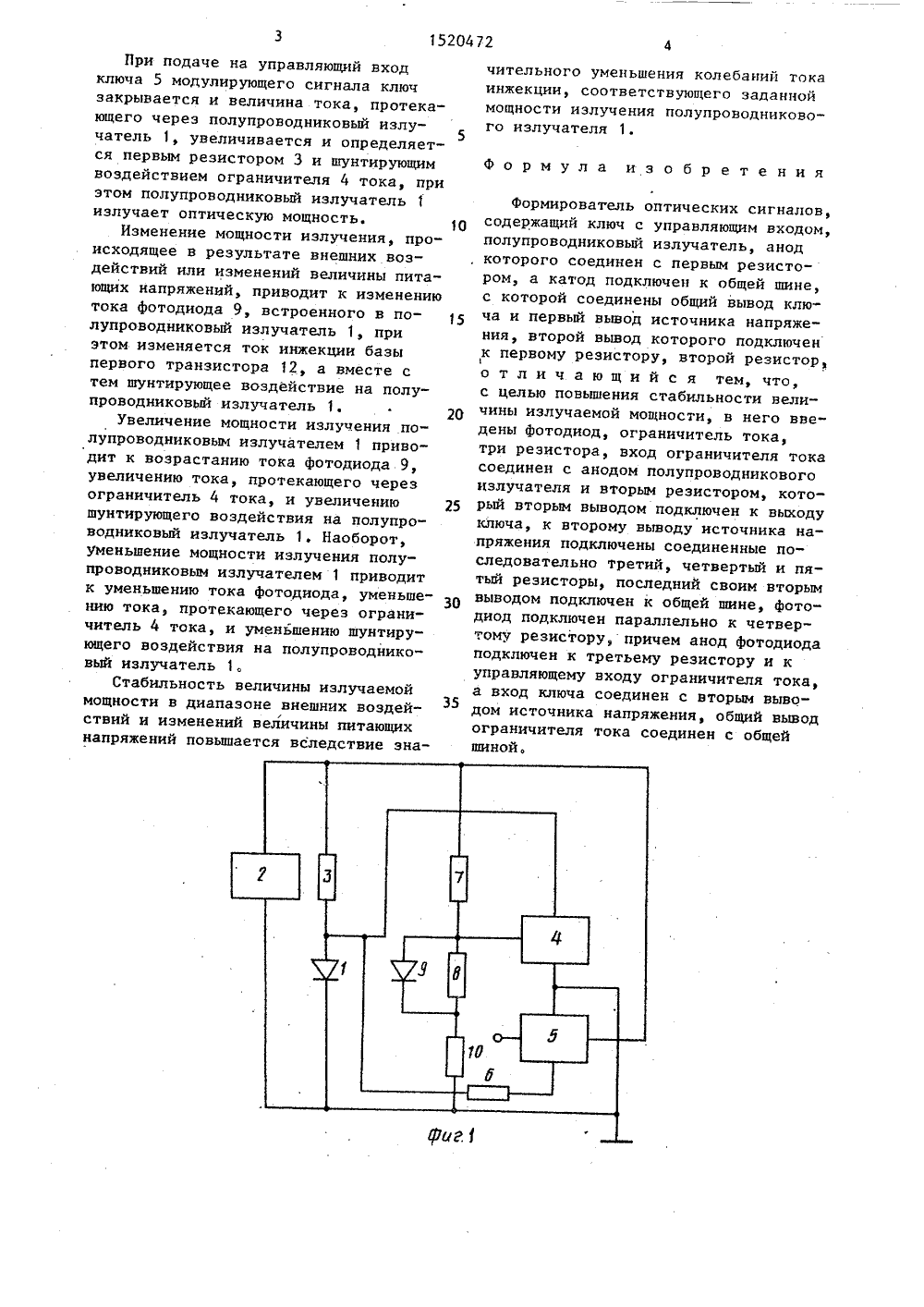

(5 ЕНИЯ ССР 87. СИГН опти быть с с 4 Ъ"-3 ГОСУДАРСТВЕННЫЙ НОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯПРИ ГКНТ СССР ОПИСАНИЕ ИЗОБРЕ К д ВТОРСНОМУ СВИДЕТЕЛЬСТВУ 21) 4389273/24-2522) 09.03,8846) 07,11.89. Бюл. Мф 4172) В.Л.Дроздовский53) 535.8 (088.8)56) Авторское свидетельство1303979, кл. С 02 Г 1/01,(54) ФОРМИРОВАТЕЛЬ ОПТИЧЕСКИЛОВ(57) Изобретение относитсякому приборостроению и може Изобретение относится к оптическому приборостроению и может быть ис"пользовано в оптических линиях связи,в измерительной технике дляпреобразования электрических сигналов в оптические,Цель изобретения - повышение стабильности величины излучаемой мощности,На фиг.1 представлена функциональная схема формирователя оптическихсигналов; на фиг.2 - электрическаясхема ограничителя тока.Устройство содержит полупроводниковый излучатель 1, источник 2 напряжения, первый резистор 3, ограничитель 4 тока, ключ 5 с управляющимвходом, второй резистор 6, третий резистор 7, четвертый резистор 8, фотодиод 9, пятый резистор 10, шестой резистор 11, первый транзистор 12, второй транзистор 13, седьмой 14 и восьмой 15 резисторы.Формирователь работает следующимобразом. 2пользовано в оптических линиях связи, в измерительной технике для преобразования электрических сигналов в оптические. Целью изобретения является повышение стабильности величины излучаемой мощности. Стабильность величины излучаемой мощности достигается значительным уменьшением колебаний тока инжекции, соответствующего заданной мощности излучения полупроводникового излучателя, введением в устройство контура обратной связи. 2 ил,В исходном состоянии при отсутстви сигнала на управляющем входе ключа 5 по цепи: выход источника 2 напряжения, резистор 3, полупроводниковый излучатель 1 протекает ток смещения, определяющий минимальную мощность полупроводникового излучателя 1. Ток смещения полупроводникового излучателя 1 определяется величиной второго резистора 6 с учетом остаточного на" пряжения на ключе 5 и шунтирующеговоздействия ограничителя 4 тока, которое определяется величиной начального тока фотодиода 9, встроенногов полупроводниковый излучатель 1. Рабочее напряжение на фотодиоде и напряжение смещения на входе ограничителя4 тока определяется делителем, состоящим из пятого резистора 10, третьего резистора 7 и четвертого резистора 8. Шунтирующее воздействие ограничителя тока определяется такжевеличиной резистора 1 (фиг. 2),для увеличения быстродействия которого включеныседьмой 14 и восьмой 15 резисторы.При подаче на управляющий вход ключа 5 модулирующего сигнала ключ закрывается и величина тока, протекающего через полупроводниковый излучатель 1, увеличивается и определяет 5 ся первым резистором 3 и шунтирующим воздействием ограничителя 4 тока, при этом полупроводниковый излучатель 1 излучает оптическую мощность. 10Изменение мощности излучения, происходящее в результате внешних воздействий или изменений величины питающих напряжений, приводит к изменению тока фотодиода 9, встроенного в полупроводниковый излучатель 1, при этом изменяется ток инжекции базы первого транзистора 12, а вместе с тем шунтирующее воздействие на полупроводниковый излучатель 1. 20Увеличение мощности излучения полупроводниковым излучателем 1 приводит к возрастанию тока фотодиода 9, увеличению тока, протекающего через ограничитель 4 тока, и увеличению 25 шунтирующего воздействия на полупроводниковый излучатель 1. Наоборот, уменьшение мощности излучения полупроводниковым излучателем 1 приводит к уменьшению тока фотодиода, уменьшению тока, протекающего через ограничитель 4 тока, и уменьшению шунтирующего воздействия на полупроводниковый излучатель 1.Стабильность величины излучаемой мощности в диапазоне внешних воздей" ствий и изменений величины питающих напряжений повышается вследствие значительного уменьшения колебаний тока инжекции, соответствующего заданной мощности излучения полупроводникового излучателя 1.Формула изобретенияФормирователь оптических сигналов, содержащий ключ с управляющим входом, полупроводниковый излучатель, анод которого соединен с первым резистором, а катод подключен к общей шине, с которой соединены общий вывод ключа и первый вывод источника напряжения, второй вывод которого подключен к первому резистору, второй резистор о т л и ч а ю щ и й с я тем, что с целью повышения стабильности величины излучаемой мощности, в него вве" дены фотодиод, ограничитель тока, три резистора, вход ограничителя тока соединен с анодом полупроводникового излучателя и вторым резистором, который вторым выводом подключен к выходу ключа, к второму выводу источника напряжения подключены соединенные последовательно третий, четвертый и пятый резисторы, последний своим вторым выводом подключен к общей шине, фото- диод подключен параллельно к четвертому резистору, причем анод фотодиода подключен к третьему резистору и к управляющему входу ограничителя тока, а вход ключа соединен с вторым выводом источника напряжения, общий вывод ограничителя тока соединен с общей шиной.1520472 Составитель Л.Талонин Редактор Н.Тупица Техред М.Ходанич Корректор О.Кравцова с при ГКНТ ССС и ыти 4/
