Установка для демонстрации модели отсека здания
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

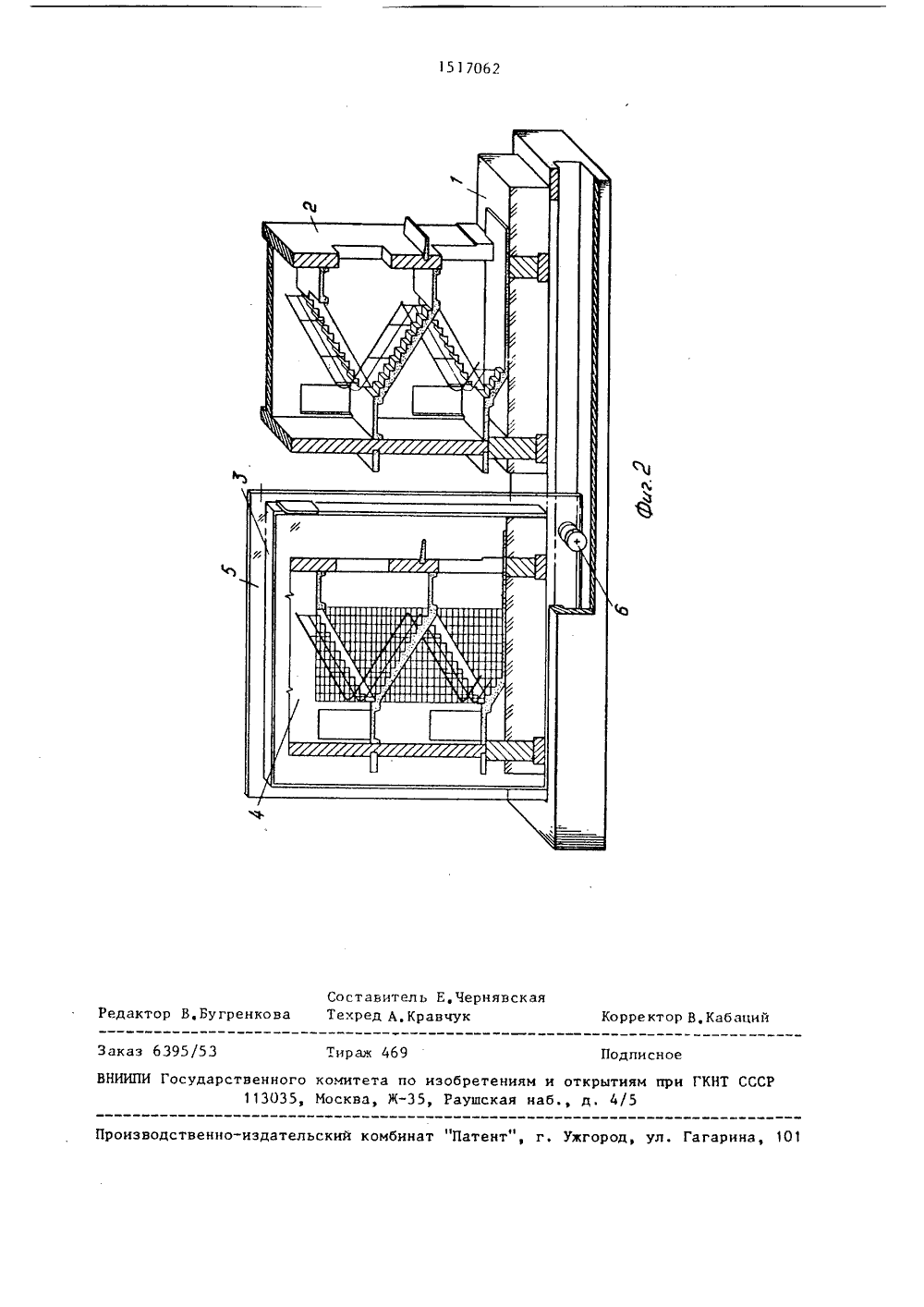

(191 (11) 51)4 С 09 В 25/04 ОПИСАНИЕ ИЗОБРЕТК А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ титут ицжецероансцортаД,Громов,8)546374 тел ство СССР9 В 25/04, 1986 2 СОЮЗ СОШ;1 СНИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК ъ ГОСУДАРСТВЕННЫИ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМПРИ ГННТ СССР(21) 4264565/31-33 (22) 16,06,87 (46) 230,89, Бал (71) осковский иц железнодорожного т (72) Л,И,Громов, С и Ю,В,Степанов (53) 721,021,23(08 (56) 11 атсцт ФРГ Р кл, С 09 В 25/04,Авторское свиде1317472, кл, С 0 54) УСТАИОВКА Д 1 Я ДЕ 011 СТРАЦИИ ИОДЕ -И ОТСЕКА ЗДА 1 ЦЧ(57) Изобретение относится к учебнымнаглядным пособиям и цредцд плаченодля обучения строительному черчению,Целью изобретения является повышениенаглядности обучения, разбивка маршейлестничной клетки, Установка состоитиз монтажной плиты 1, на которой установлена модель отсека здания 2,разрезанного вертикальной плоскостью,Рядом расположен планшет 3, на котором нанесена сетка разбивки лестничных маршей, В направляющем пазу монтажной плиты перемещается на роликахпрозрачная пластина 5 с нанесеннымна цсе чертежем разреза здания, 2 ил, 1517062Изобретение относится к учебнымнаглядным пособиям и предназначенодля обучения строительному черчениюпо ицженерцо-строительным специаль 5ностлм,Целью изобретения является повышение наглядности обучения при разбивке маршей лестничной клетки,На фиг, 1 показана установка (проз рачная пластина, на которой нанесенчертеж вертикального разреза лестничной клетки, совмещена с моделью отсека здания), общий вцд; на фиг, 2 - установка (прозрачггая пластина совмещена с планшетом разбивки лестничныхмаршей), общцц вид,Устацовка для демонстрации моделиотсека здания состоит цз монтажнойплиты 1, ца которой установлена модель отсека эдацця 2, разрезаемоговертикальной плоскостью, Рядом распологкен планшет 3, ца котором и шцесенасетка разбивки лестничных маршей 4Прозрачная пластина 5 с нацесеццым на 25цее чертежом разреза здания снабженароликами 6, посредством которых онаперемещается в цаправлягощей пазу 7,Установка работает следующим образом,30Когда прозрачная пластина 5 с цапесенным на нее чертежом разреза здания находится в крайнем правом положении и совмещена с отсеком здания 2, то нанесенный на пластину 5 чертеж не виден, Переместив прозрачную пластину 5 в крайнее левое положение произойдет совмещение чертежа разреза здания с сеткой разбивки лестничных маршей 4, и чертеж разреза здания по 40 лестничной клетке вместе с сеткой разбивки лестничных маршей будет отчетливо виден,Таким образом, совмещение прозрачной пластины 5 с планшетом 3 создаетвозможность мгновенного образованиячертежа разреза лестничной клетки,обеспечивая наглядность изучения образования чертежа разреза вертикальной плоскостью здания по лестничнойклетке ц совмещая его с сеткой разбивки лестничных маршей,Предлагаемая установка являетсяучетным демонстрационным пособием иможет найти широкое применение приизучении строительного черчения вВУЗах и техникумах,Формула из обретенияУстановка дпя демонстрации моделиотсека здания, содержащая расположенную на станине монтажную плитудля установки модели отсека здания,о т л и ч а ю щ а я с я тем, что,с целью повышения наглядности обучения при разбивке маршей лестничнойклетки, установка снабжена планшетомс нанесенным на него чертежом вертикального разреза лестничной клеткис сеткой разбивки лестничных маршей,установленным рядом с моделью отсеказдания в плоскости его разреза, и,прозрачной ппастцной с нанесенным цацее чертежом разреза здания по лестничной клетке, установленной с возможностью перемещения посредствомроликов в цаправлчющем пазу до совмещения с моделью отсека, и чертежомразбивки лестничных маршей на планшете,,Бугренков орректор В,Кабаций едак ираж 46 Заказ 6395 одписн ВНИИПИ етения су аушская Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 10 ствен 113о ст аьит ел ь Е, Черн ехред А,Кравчукго комитета по из5, Москва, Ж,и открытиям при ГКНТ СССРб., д. 4/5
СмотретьЗаявка
4264565, 16.06.1987
МОСКОВСКИЙ ИНСТИТУТ ИНЖЕНЕРОВ ЖЕЛЕЗНОДОРОЖНОГО ТРАНСПОРТА
ГРОМОВ ЛЕОНИД ИВАНОВИЧ, ГРОМОВ СЕРГЕЙ ЛЕОНИДОВИЧ, СТЕПАНОВ ЮРИЙ ВЛАДИМИРОВИЧ
МПК / Метки
МПК: G09B 25/04
Метки: демонстрации, здания, модели, отсека
Опубликовано: 23.10.1989
Код ссылки
<a href="https://patents.su/3-1517062-ustanovka-dlya-demonstracii-modeli-otseka-zdaniya.html" target="_blank" rel="follow" title="База патентов СССР">Установка для демонстрации модели отсека здания</a>
