Противофильтрационная диафрагма плотины из грунтовых материалов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

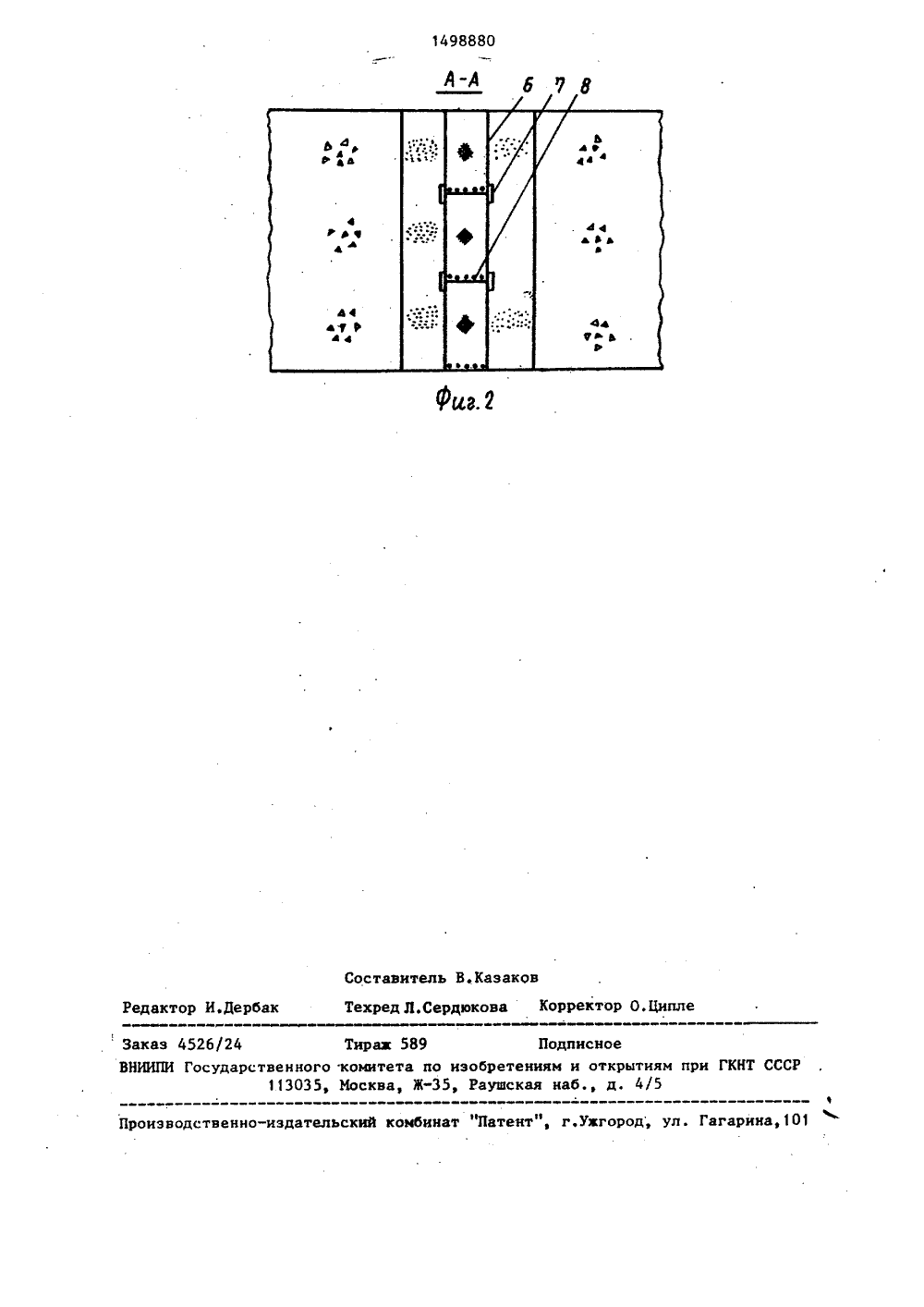

СООЗ СОВЕТСНИХсаньЛВмюса кРЕСПУБЛИК 1)4 Е 02 В 3/16 ГОСУДАРСТВЕНПО ИЗОБРЕТЕНИЯМПРИ ГКНТ СССР ЫЙ НОМИТЕТ И ОТНРЫТИ БРЕТЕН ГМгЛ,": БЫБЛ 4 ДЕТЕЛЬСТВУ еленкекательскогго институЖукарай аны(56) Асфальтобетонные экфрагмы грунтовых плотин.информация. Сер.: Гидроэции. - М.: Ииформэнерго,вып.4, с.32-37, рис.8 а.Авторское свидетельс 801498880 А 1(54) ПРОТИВОФИЛЬТРАЦИОННАЯ ДИАФРАГМАПЛОТИНЫ ИЗ ГРУНТОВЫХ МАТЕРИАЛОВ(57) Изобретение относится к гидротехническому строительству и касается устройств противофильтрационныхэлементов в подпорных сооружениях.Цель изобретения - повышение надежности работы диафрагмы и упрощениепроизводства работ по ее возведению.Асфальтобетонные блоки 1 противофильтрационной диафрагмы на сопря-,гающихся гранях 3 снабжены электро"нагревательными элементами 4. Швымежду блоками 1 по свободным гранямснабжены опалубкой из полосовых элементов. Элементы 4 подключены к клеминым выводам 5, размещенным в пределах блоков и связанным с внешним источником электроэнергии. 2 ил.3 149888Изобретение относится к гидротехническому строительству и касается устройств противофильтрационных элементов й подпорных сооружениях, в частности асфальтобетонных диафрагм в плотинах из грунтовых материалов.Цель изобретения - повышение на дежности работы диафрагмы и упрощение производства работ по ее воз ведению.На фиг.1 изображена противофильтрационная диафрагма грунтовой плотины, продольный разрез; на фиг.2 - . сечение А-А на фиг.1. 15Противофильтрационная диафрагма включает асфальтобетонные блоки 1, размещенные рядами 2 по высоте со-. оружения. На сопрягающихся гранях 3 блоков 1 смонтированы электронагре вательные элементы 4, которые подключены к клеммным выводам 5. Свободные грани б блоков 1 оборудованы накладной опалубкой с полосовыми эле-, ментами 7, которые перекрывают выходы 25 межблочных швов 8 на свободные грани 6. При возведении диафрагмы после установки блоков 1 в ряд 2 электро-. нагревательные элементы 4 при помо; щи клеммных выводов 5 подключают к источнику электроэнергии (не показан) . При этом сопрягающиеся грани 3 блоков 1 разогреваются и примыкающий к этим граням асфальтобетон .блоков 1 плавится, переходит в разжиженное состояние и заполняет межблочные швы 8.При последующем отключении элек .тронагревательных элементов от источ 0 4ника электроэнергии расплавленный асфальтобетон твердеет и омоноличивает межблочные швы. В результате блоки сращиваются, образуя сплошное монолитное водонепроницаемое тело диафрагмы с повышенными прочностными свойствами.Предлагаемая конструкция противофильтрационной диафрагмы, состоящей из асфальтобетонных блоков, сращиваемых с помощью электронагревательных элементов, смонтированных на сопрягающихся гранях блоков, позволяет не только просто возводить Сплошное монолитное тело диафрагмы, но и надежно ее эксплуатировать, так как возникающие в диафрагме при критических нагрузках трещины легко устраняются при включенных электронаг" ревательных элементах. Формула изобретения Противофильтрационная диафрагма плотины иэ грунтовых материалов, состоящая из асфальтобетонных блоков, размещенных рядами по высоте диафрагмы, о т л и ч а ю щ а я с я тем, что, с целью повышения надежности работы диафрагмы и упрощения производства работ по ее возведению, асфальтобетонные блоки ка сопрягающихся гранях снабжены электронагревательными элементами, подключенными к клеммным выводам, размещенным в пределах блоков и связанным с внешним источником электроэнергии, а швы между блоками по свободным граням снабжены опалубкой из полосовых элементов.1498880 44д р Редактор И.Дербак Заказ 4526/24 Тирах 589 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035Москва, Ж"35Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г од, ул. Гагарина,101 оставитель В,Каехред Л. Сердюков в Корректор О,Ципле
СмотретьЗаявка
4345204, 16.12.1987
СРЕДНЕАЗИАТСКОЕ ОТДЕЛЕНИЕ ВСЕСОЮЗНОГО ПРОЕКТНО ИЗЫСКАТЕЛЬСКОГО И НАУЧНО-ИССЛЕДОВАТЕЛЬСКОГО ИНСТИТУТА "ГИДРОПРОЕКТ" ИМ. С. Я. ЖУКА
ГОРСКИЙ АЛЕКСЕЙ ЮРЬЕВИЧ, ШАГРАЙ МИХАИЛ КОНСТАНТИНОВИЧ, ЛИ АСКОЛЬД ТЯНМУНОВИЧ
МПК / Метки
МПК: E02B 3/16
Метки: грунтовых, диафрагма, плотины, противофильтрационная
Опубликовано: 07.08.1989
Код ссылки
<a href="https://patents.su/3-1498880-protivofiltracionnaya-diafragma-plotiny-iz-gruntovykh-materialov.html" target="_blank" rel="follow" title="База патентов СССР">Противофильтрационная диафрагма плотины из грунтовых материалов</a>
