Генератор импульсных струй

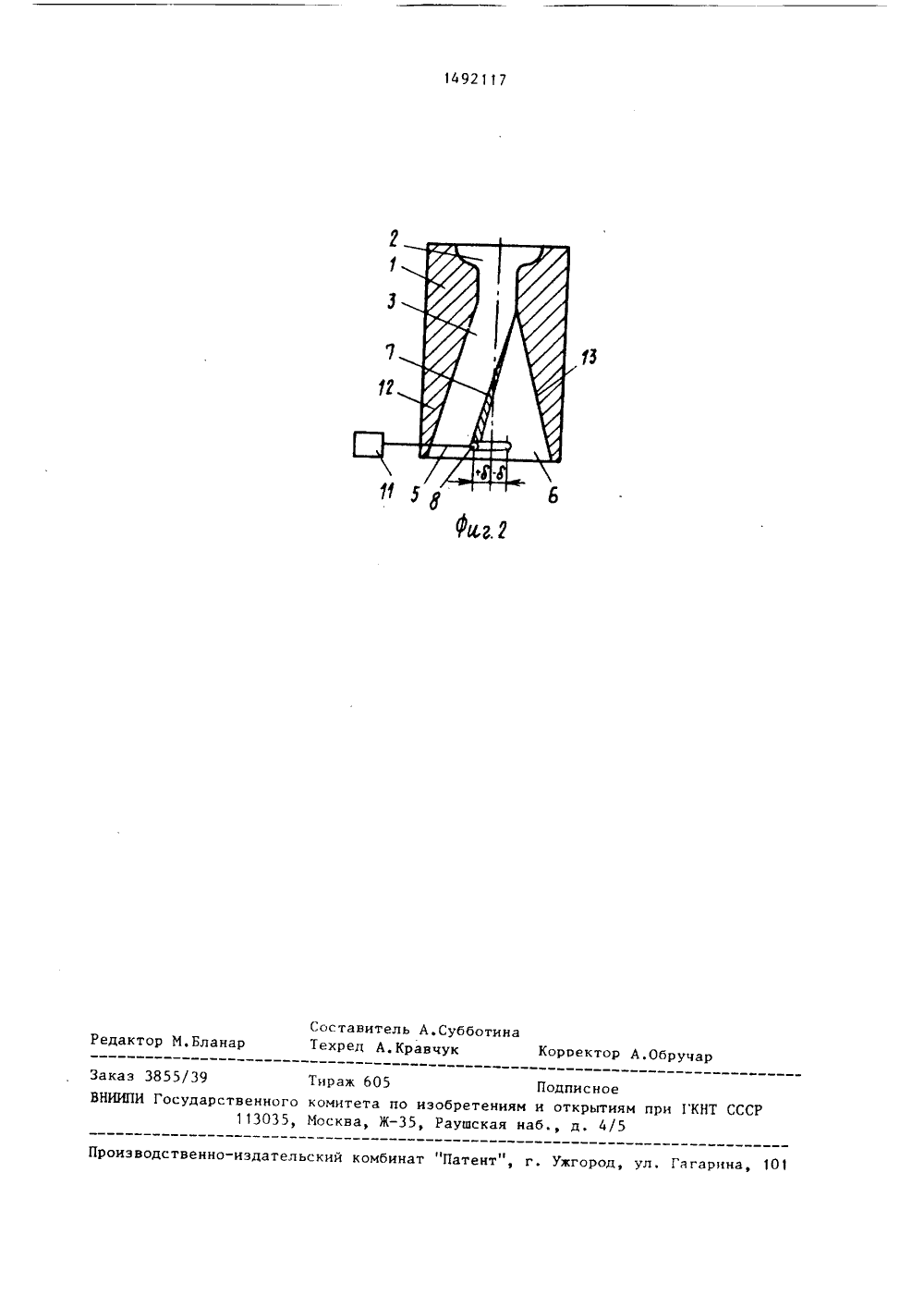

(51)4 Р 15 В 21/12 ОПИСАНИЕ ИЗОБРЕТЕНИЯ К А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ вМ ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР 1(71) Научно-исследовательский институт механики МГУ им. М.В.Ломоносова(57) Изобретение относится к машиностроению и может быть использованов устройствах для транспортирования,распыления и сушки дисперсных материалов. Цель изобретения - регулирование параметров пульсаций рабочего тела. В полости 3 установлена неподвижная перегородка 4, шарнирносоединенная с подвижной перегородкой9, на противоположном конце которой1492117 15 20 25 30 35 40 45 50 55 в свою очередь шарнирно установлена подвижная пластина 7, свободный конец которой направлен навстречу потоку. При подаче рабочего тела во5 входной канал 2 пластина 7 под воздействием потока начинает поочередно перекрывать выходные каналы 5 и Изобретение относится к машиностроению, может быть использовано в устройствах для транспортирования, сушки и распыления дисперсных материалов и является усовершенствованием известного генератора по авт.св. У 1383015.Цель изобретения - регулирование параметров пульсации рабочего телаНа фиг. 1 изображен генератор импульсных струй; на фиг. 2 - то же, вариант.Генератор импульсных струй содержит корпус 1 с входным каналом 2, выполненным в виде щелевого сопла, и полостью 3, верхняя часть которой имеет форму диффузора, а нижняя часть разделена перегородкой 4 на выходные каналы 5 и 6, В верхней части полости 3 расположена подвижная пластина 7, соединенная подвижным шарниром 8 с подвижной перегородкой 9, которая соединена неподвижным шарниром 10 с перегородкой 4. Подвижная перегородка 9 снабжена приводом 11. В варианте выполнения генератора (фиг. 2) приводом снабжен шарнир 8. Передний по потоку край пластины 7 выполнен заостренным с возможностью контакта с поверхностями 12 и 13 полости 3.Генератор работает следующим образом.В начальный момент подвижная пластина 7 занимает положение, при котором передний по потоку край прижат к поверхности 13 полости 3, шарнир 8 занимает крайнее левое положение + 6 (фиг. 2). В этом положении канал 6 перекрыт пластиной 7, а канал 5 - открыт и имеет форму конфузора. Вследствие действия напора рабочего тела, поступающего в полость 3 через канал 2 передний край перегородки 7 прижат к поверхности 13, В этот момент при помощи приво 6, создавая этим пульсации давленияна выходе из устройства, Регулирование параметров пульсаций происходит при перемещении подвижного шарнира 8 поперечно потоку при помощиподвижной перегородки 9 и привода11. 1 э.п. ф-лы, 2 ил. да 11 шарнир 8 перемещается в крайнее правое положение - Р и канал 5 превращается в диффузор с малым углом раскрытия, вследствие чего под действием рабочего тела на пластину 7 ее передний край перемещается к поверхности 12.Пластина 7 перекрывает канал 5 и открывает канал 6, который принимает форму конфузора. Под воздействием потока рабочего тела на пластину 7, протекающего через канал 6, ее передний край прижат к поверхности 12 полости 3. В этот момент шарнир 8 перемещается снова в крайнее левое положение +д и канал 6 принимает форму диффузора с малым углом раскрытия, вследствие чего пластина 7 под воздействием потока рабочего тела, протекающего через канал 6, перемещается своим передним концом к поверхности 13, перекрывая канал 6 и открывая канал 5, который принимает форму конфузора. Далее процесс повторяетсяЧастота импульсов рабочего тела определяется частотой перемещения шарнира 8 из положения - о в положение + 8 и обратно. Формула изобретения 1, Генератор импульсных струй по авт,св. У 1383015, о т л и ч а ю щ и й с я тем, что, с целью регулирования параметров пульсаций рабочего тела, шарнир подвижной пластины выполнен с возможностью перемещения в направлении движения подвижной пластины.2. Генератор по п. 1, о т л ич а ю щ и й с я тем, что перегородка выполнена из двух шарнирно соединенных частей, подвижной и неподвижной, причем подвижная часть перегородки снабжена приводом и связана с шарниром подвижной пластины.аказ роиэводственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101 855/39 Тираж 605Государственного комитета по изо 113035, Москва, Ж, Р Подписноеетениям и открытиям при ГКНТ СССшская наб., д. 4/5
