Релейный генератор импульсов

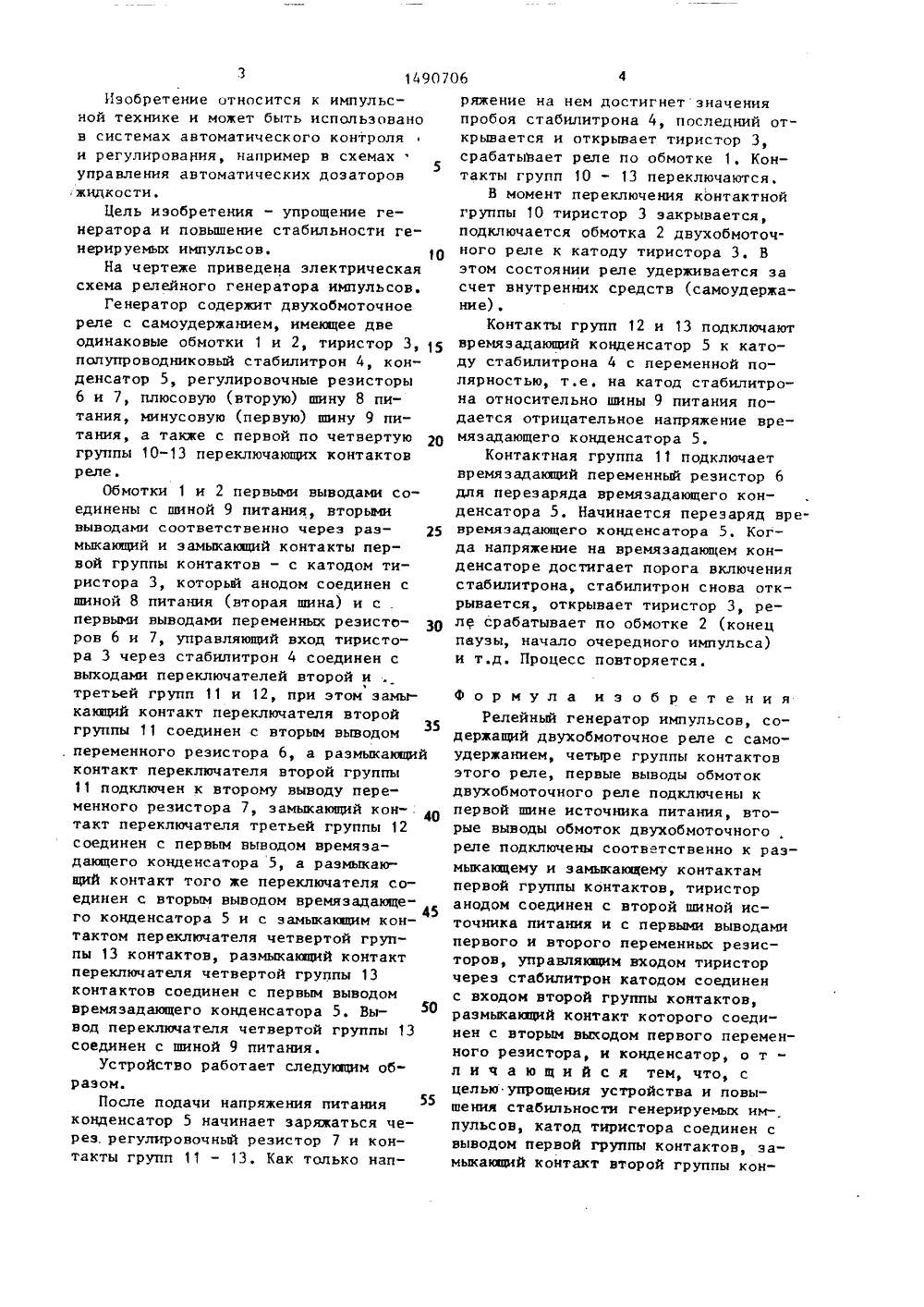

ЯЦ 14907 К А К 302 НИЯ ОПИСАНИЕ ИЗОБРЕТК АВТОРСКОМУ СЮДЕТЕЛЬСТВУ за счет исполконтактов дввая группа 10подключение оряче гъчного рел к шине пит етья групп 13 контактовреэаряд время6, 7. В качеиспользуетсячестве ключе3. 1 ил,ТЮННЫЙ КОМИТЕТамкаавш и теииш СОСР(46) 30.06.89. Бкщ. В 2 (75) В.В. Лабынцев и Б. (53) 621.318 (088.8) (54) РЕЛЕЙНЫЙ ГЕНЕРАТОР (57) Релейный генератор машет быть использован. нератора прямоугольных схемах управления дозат Цель изобретения - упро ства и повывение стабил рируемых импульсов. Цел ИИПУЛЬСОВ импульс ов в качестве геимпульсов в оров жидкости. щение устройьности генеь достигнута ьзования четырех групп ухобмоточного реле. Перконтактов обеспечивает обмоток 1 и 2 двухобмо-, череэ ключевой элемент ния 8. Вторая группа 11,12, четвертая группа обеспечивает заряд, пезадакицих элементов 5, тве порогового элемента стабилитрон 4, а в каого элемента - тиристорИзобретение относится к импульсной технике и может быть использовано в системах автоматического контроляи регулироваНия, например в схемахуправления автоматических доэаторон жидкости,Цель изобретения - упрощение генератора и повьппение стабильности генерируемых импульсов. 10На чертеже приведена электрическаясхема релейного генератора импульсов.Генератор содержит двухобмоточноереле с самоудержанием, имеющее двеодинаковые обмотки 1 и 2, тиристор 3, 15полупроводниковый стабилитрон 4, конденсатор 5, регулировочные резисторы6 и 7, плюсовую (вторую) шину 8 питания, минусоную (первую) шину 9 питания, а также с первой по четвертуюгруппы 10-13 переключающих контактоврелеОбмотки 1 и 2 первыми выводами соединены с шиной 9 питания, вторымивыводами соответственно через размыкающий и замыкающий контакты первой группы контактон - с катодом тиристора 3, который анодом соединен сшиной 8 питания (нторая шина) и с .первыми выводами переменных реэисто- ЗОров 6 и 7, управляющий вход тиристора 3 через стабилитрон 4 соединен свыходами переключателей второй иЪтретьей групп 11 и 12, при этом эамыкаяций контакт переключателя второйгруппы 11 соединен с вторым выводом35 . переменного резистора 6, а размыкающийконтакт переключателя второй группы11 подключен к второму выводу переменного резистора 7, замыкающий контакт переключателя третьей группы 12соединен с первым выводом времязадающего конденсатора 5, а размыкающий контакт того же переключателя соединен с вторвпч выводом времязадающе 45го конденсатора 5 и с эамыкакзцнм контактом переключателя четвертой группы 13 контактон, размыкающий контактпереключателя четвертой группы 13контактов соединен с первым выводомнремяэадающего конденсатора 5. Вы Овод переключателя четвертой группы 13соединен с шиной 9 питания.Устройство работает следующим образом.После подачи напряжения питанияконденсатор 5 начинает заряжаться через, регулировочный резистор 7 и контакты групп 11 - 13. Как только напряжение на нем достигнетзначенияпробоя стабилитрона 4, последний открынается и открывает тиристор 3,срабатынает реле по обмотке 1. Контакты групп 10 - 13 переключаются.В момент переключения контактнойгруппы 10 тиристор 3 закрывается,подключается обмотка 2 двухобмоточного реле к катоду тиристора 3. Вэтом состоянии реле удерживается засчет внутренних средств (самоудержани е),Контакты групп 12 и 13 подключаютвремяэадающий конденсатор 5 к катоду стабилитрона 4 с переменной полярностью, т,е, на катод стабилитрона относительно шины 9 питания подается отрицательное напряжение времязадающего конденсатора 5.Контактная группа 11 подключаетвремяэадающий переменный резистор 6для перезаряда времяэадающего конденсатора 5. Начинается переэаряд нревремяэадающего конденсатора 5. Когда напряжение на времяэадающем конденсаторе достигает порога включениястабилитрона, стабилитрон снова открывается, открывает тиристор 3, реле срабатывает по обмотке 2 (конецпаузы, начало очередного импульса)и т.д. Процесс повторяется. Формула изобретенияРелейный генератор импульсов, содержащий двухобмоточное реле с само- удержанием, четыре группы контактон этого реле, первые выводы обмоток двухобиоточного реле подключены к первой шине источника питания, вторые выводы обмоток двухобмоточного . реле подключены соответственно к раэмыкающему и замыкающему контактам первой группы контактов, тиристор анодом соединен с второй шиной источника питания и с первыми выводами первого и второго переменных резисторов, управлякзцим входом тиристор через стабилитрон катодом соединен с входои второй группы контактов, размыкакзций контакт которого соединен с вторыи вьщодом первого переменного резистора, и конденсатор, о тл и ч а ю щ и й с я тем, что, с целью упрощения устройства и повышения стабильности генерируемых импульсов, катод тиристора соединен с выводом первой группы контактов, эамыкакпций контакт второй группы конРедактор А. Огар Корр ект ор М. Шар оши Заказ 3759/56 Тирах 884 ПодписноеРчИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раущская наб., д. 4/5 Производственно-издательский комбинат "Патент", г.ултород, ул, Гагарина,10 51490708б тактов соединен, с вторым вывоом вто- тора соединен с азмььаюцим ко,такрого переменного резистора, время- том переключателя третьей груьпы конзадающий конденсатор первым выводом тактов и с замыкающимонтектом етсоединен с замыкающим контактом пе- вертой группы контакте:, при . том выреключатепя третьей группы контак 5вод четвертой групп,:. контактов соетов и с размыкающим контактом перек- динен с шиной первого источника, а лючателя четвертой группы контактов, вывод третьей группы контактов соевторой вывод времязадающего конденса- динен с катодом стабилитрона.
