Преобразователь движения

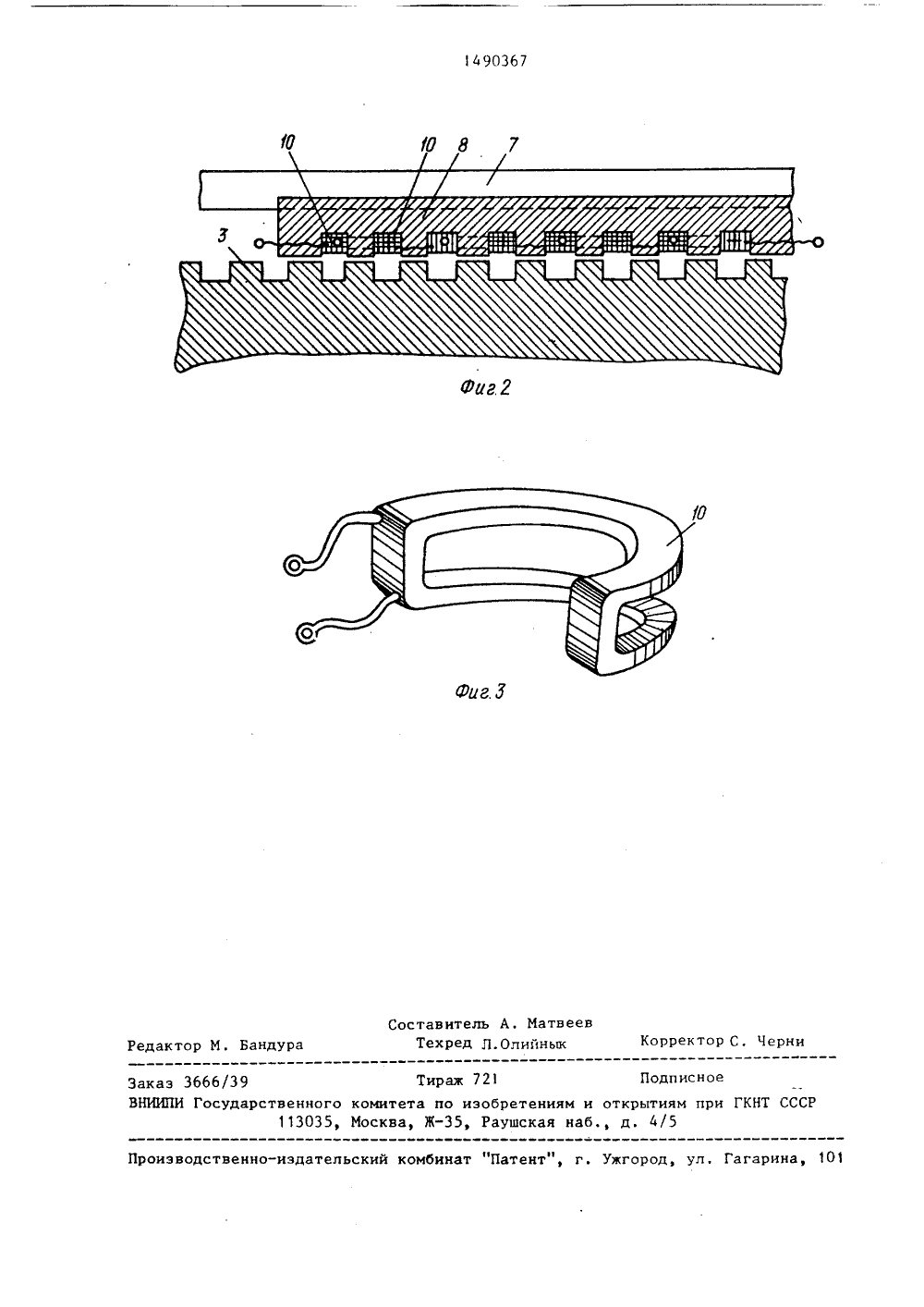

( 4 Р 16 Н 25/20 ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯПРИ ГКНТ СССР 8;ЕИ 8,. 1 т П А Е ИЗОБРЕТЕНИ о. с) К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ мучто в корпусе 1 против торц гаек 5 и 6 установлены электрич переключатели 11, которые в опр ленной последовательности подаю 1 24 д ток в обмотки возбуждения счастей 8 и 9 гаек 5 и 6. Вной секторной части гайки пвозникает магнитный поток,замыкается через соответствсекторную часть 3 и 4 винтакак на секторных частях вингаек 5 и 6 выполнена резьба ектор возбуждри это етельство СССР Н 25/20) 1 985. торы ТЕЛ е от изоб стви вязи м иже Ние ками возбужде -благодаря тоюч а т елями обм ия. Это достигает И(54) ПРЕОБРА (57) Изобрет строению, Цел шение быстрод механической ДВ И 7.Е НИ Я сится к машино тения - поп и- путем электрожду гайками, п разуются электромагнитные пары, которые преобразуют 1 з,п .ф-лы, 3 ил . ующую 2, Так та 2 ито об- интовые15 Изобретение относится к машиностроению и может быть использовано для преобразования возвратно-поступательного движения во вращательное5 и наоборот.Цель изобретения - повьппение быстродействия путем электромеханической связи между гайками, переключателями и обмотками возбуждения.На фиг. 1 схематично изображен преобразователь движения, общий видф на фиг. 2 - секторные части винта и гайки с обмотками электромагнитного возбуждения; на фиг. 3 - обмотка электромагнитного возбуждения.В корпусе 1 на опорах качения установлен полый винт 2 .с парами секторных резьбовых частей 3 и 4, имеющих разное направление резьбы. 20 Секторные части 3 и 4 винта 2 охватываются с радиальным воздушным зазором соответственно гайками 5 и 6, установленными в направляющих 7 корпуса 1, имеющими секторные . 25 резьбовые части 8 и 9 также с разнонаправленной резьбой.На секторных частях 8 и 9 гаек 5 и 6 уложены электромагнитные обмотки 1 О возбуждения, к которым подклю чены электрические переключатели 11, установленные в корпусе 1 и предназначенные для переключения обмоток 10.Шаг резьбы в каждой паре сектораих частей 8 и 9 гайки 5 может быть отличен от шага резьбы секторных частей 8 и 9 гайки 6.Преобразователь движения работает следующим образом. 40При вращении винта 2 и прн прохождении электрического тока по обомткам 10 возбуждения в секторных резьбовых частях гаек, охватываемых этими обмотками, появляется магнитный 45 поток, который замыкается через воздушный зазор с секторными резьбовыми частями 4 и 3 винта, расположенными напротив секторных резьбовых частей 8 и 9 гаек 5 и 6. При этом гайки будут совершать возвратно-поступательное движение ввиду того, что резьбы на секторных частях имеют противополождое направление. Переключение обмоток 1 О осуществляется при помощи электрических переключателей 11, при взаимодействии с ними гаек 5 и 6.Если гайки 5 и 6 совершают возвратно-поступательное движение, взаимодействие между секторными резьбовыми частями винта 2 и гаек 5 и 6 будет таким же, как и при вращении в винте 2, При этом винт 2 будет совершать непрерывное вращательное движение, так как направление резьбы в парах разное, а установленные на секторных частях 8 и 9 гаек 5 и 6 обмотки 1 О возбуждения получают питание поочередно от переключателей 1 . Последние могут включаться и выключаться не только от механического взаимодействия с гайками 5 и Ь, но также и по определенной программе, заложенной в соответствующий коммутатор (не показан), или переключаться вручную. Формула изобретения1, Преобразователь движения, содержащий корпус, установленный в нем с возможностью вращения полый винт с парами секторных резьбовых частей, имеющих разное направление резьбы, охватывающую винт с радиальным зазором, по крайней мере одну гайку с секторными резьбовыми частями, также имеющими различное направление резьбы, с возможностью возвратно- поступательного движения, и обмотки электромагнитного возбуждения, размещенные на соответствующих секторных частях гайки, о т л и ч а ю ш и Й с я тем, что, с целью повышения быстродействия, он снабжен установ - ленными в корпусе электрическими переключателями обмоток электромагнитного возбуждения.2. Преобразователь по и . 1, о тл и ч а ю щ и й с я тем, что, с целью расширения кинематических возможностей, шаг резьбы в каждой паре секторных частей одной гайки отличен от шага резьбы секторных частей другой гайки.КорректоР С. Черни Редактор М. Бандура Заказ 3666/39 Тираж 72 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
