Устройство для моделирования функций
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 148540
Автор: Тамберг
Текст

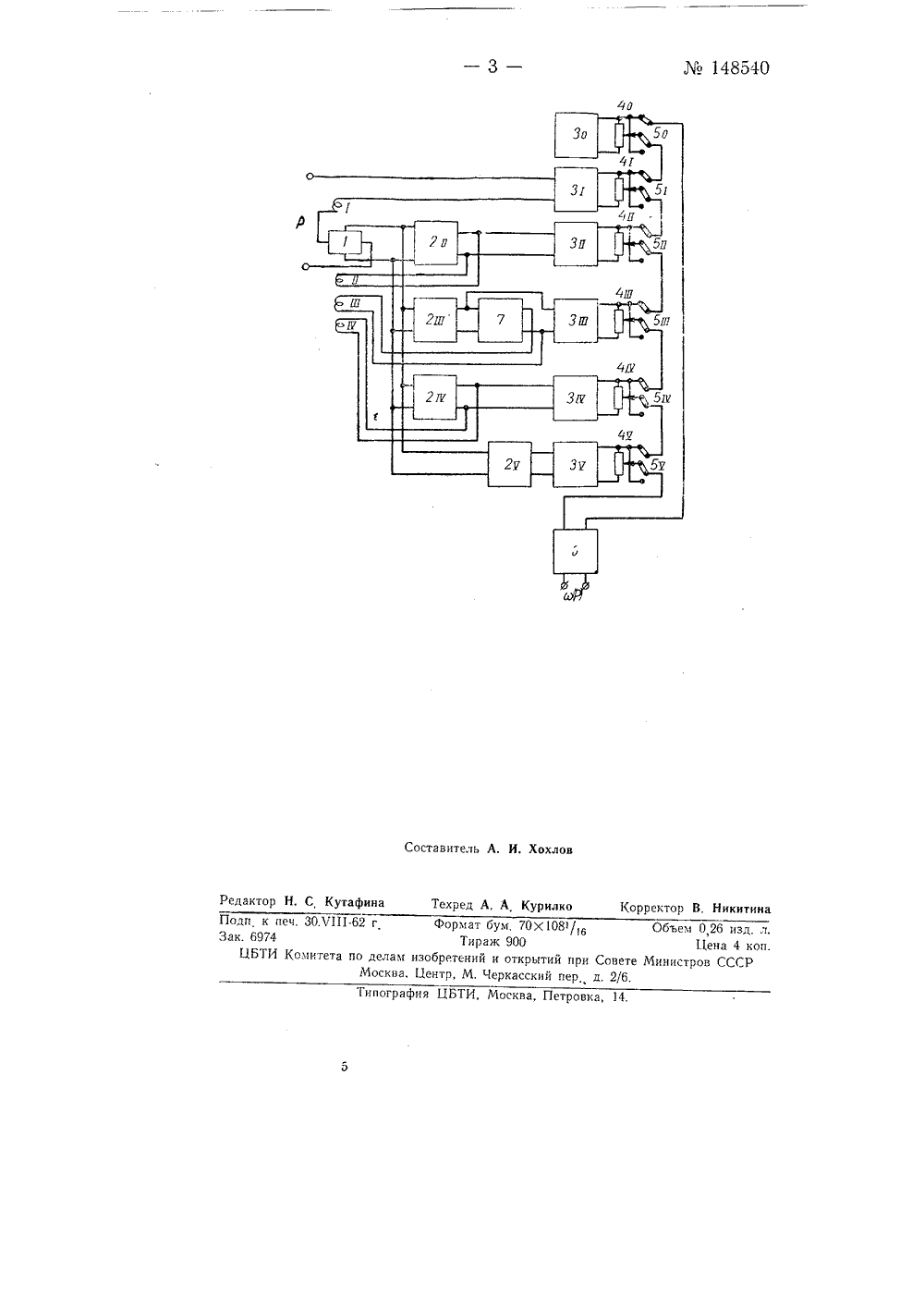

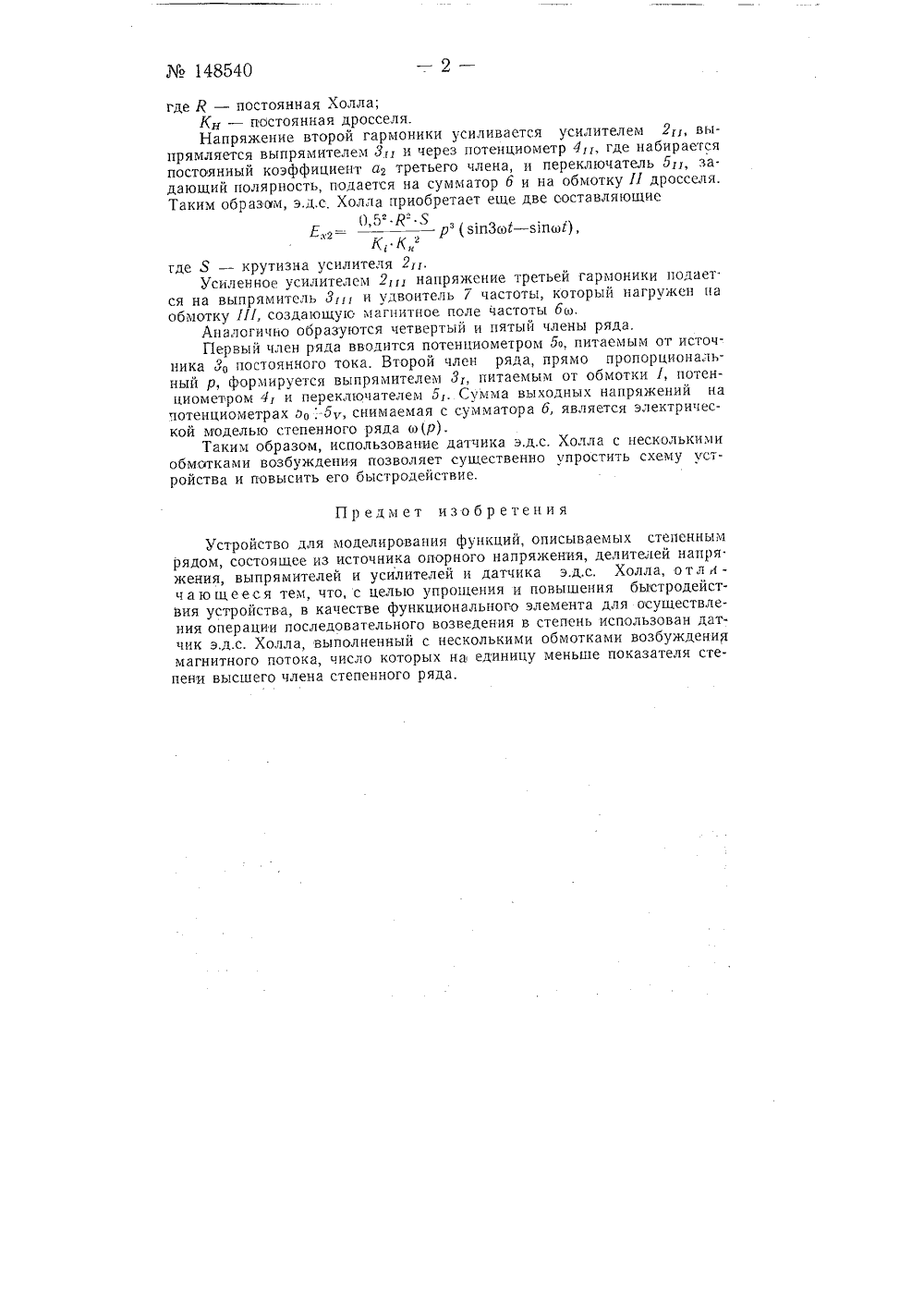

Юо 148540 СССР Ь 1.1.ЧЬ 3 11 г Я 11 АТ 1.ИТИОТ ХН 11 г 11.С 1 11 БйоЛИОТЕКЛ ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУодписная группа Ло бб Ю. Г, Тамбе СТРОЙСТВО ДЛЯ МОДЕЛИРОВА ФУНКЦИ Заявлено 13 июля 1961 г. за Юо 738074/26делам изобретений и открытий при Совете Министров ССС мите тений л 1 е 13 за 1962 пчбликовано в Бюллетене изобр Известны устройства для моделирования функций, описываемых степенным рядом, состоящие из источника опорного напряжения, делителей напряжения, выпрямителей, усилителей и датчика э,д.с. Хоила.Предлагаемое устройство аналогичного назначения отличается от известных тем, что для упрощения и повышения его быстродействия примененный в качестве функционального элемента для осуществления операции последовательного возведения в степень датчик э.д.с. Холла выполнен с несколькими обмотками возбуждения магнитного потока, число которых на единицу меньше показателя степени высшего члена степенного ряда,Функциональная схема описываемого устройства приведена на чертеже,Устройство моделирует функции, которые можно представить степенным рядомоз(Р) =и+а 1 Р+г 2 Р +сгзР +и 4 Р+пзРОперация возведения параметра р в степень до пятой включительно осуществляется с помощью только одного датчика 1 Холла, размемещенного в зазоре дросселя, имеющего четыре обмотки 1, П, 1 П и 1 Р Обмотки 1 и датчик 1 питаются общим током г 1=1, зтв 1, причем Р=К, 1,. Остальные обмотки питаются токами кратных оз частот. Кратность выбрана таким образом, что действующие в зазоре дросселя переменные магнитные поля не вызывают э.д.с. Холла с одинаковыми частотами, что позволяет просто отфильтровать э,д.с. нужных частот с помощью избирательных усилителей 20, 202, 2, Так э.д,с. Холла Е пропорциональная третьему члену ряда, будет иметь две составО,5 Иляющие Е 1=1 т г, й=Р 1 з 1 поз 1 Н з 1 поз 1=Р(1 - соз 2 о 1),К К148540где Я - постоянная Холла;Кн - постоянная дросселя.Напряжение второй гармоники усиливается усилителем 2, выпрямляется выпрямителем 3 и через потенциометр 4 где набираетсяпостоянный коэффициент а, третьего члена, и переключатель 5, задаюший полярность, подается на сумматор 6 и на обмотку П дросселя.Таким образэм, э.д.с, Холла приобретает еще две составляющие0,5 й" 5Еа= р(япЗк 1 - з пЫ)К, К,где 5 - крутизна усилителя 2 п.Усиленное усилителем 2 напряжение третьей гармоники подает.ся на выпрямитель 3 и удвоитель 7 частоты, который нагружен наобмотку 1 П, создающую магнитное поле частоты 6 о,Аналогично образуются четвертый и пятый члены ряда,Первый член ряда вводится потенциометром 50, питаемым от источника 3, постоянного тока. Второй член ряда, прямо пропорциональный р, формируется выпрямителем 3, питаемым от обмотки 1, потенциометром 4, и переключателем 5. Сумма выходных напряжений начотенциометрах а,;-5;, снимаемая с сумматора 6, является электрической моделью степенного ряда ор).Таким образом, использование датчика э,д.с, Холла с несколькимиобмотками возбуждения позволяет существенно упростить схему устройства и повысить его быстродействие.Предмет изобр етени яУстройство для моделирования функций, описываемых степенным рядом, состоящее из источника опорного напряжения, делителей напря. кения, выпрямителей и усилителей и датчика э,д.с. Холла, отл ичающееся тем, что, с целью упрошения и повышения быстродействия устройства, в качестве функционального элемента для осуществления операции последовательного возведения в степснь использован датчик э,д,с. Холла, выполненный с несколькими обмотками возбуждения магнитного потока, число которых на единицу меньше показателя степени высшего члена степенного ряда.148540 4 в Составитель А, И. Хохлов Редактор Н. С, Кутафина Техред А, А Курилко Корректор В. Никитина Типография ЦБТИ, Москва, Петровка, 14. Подп к печ. ЗОХ 111.62 г Формат бум, 70 Х 108/в Объем 0,26 изд. л.Зак. 6974 Тираж 900 Цена 4 коп.ЦБТИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Центр, М. Черкасский пер, д. 2/6.
СмотретьЗаявка
738074, 13.07.1961
Тамберг Ю. Г
МПК / Метки
Метки: моделирования, функций
Опубликовано: 01.01.1962
Код ссылки
<a href="https://patents.su/3-148540-ustrojjstvo-dlya-modelirovaniya-funkcijj.html" target="_blank" rel="follow" title="База патентов СССР">Устройство для моделирования функций</a>
