Устройство для фильтрации излучения

Номер патента: 1484303

Автор: Пертти

ZIP архив

Текст

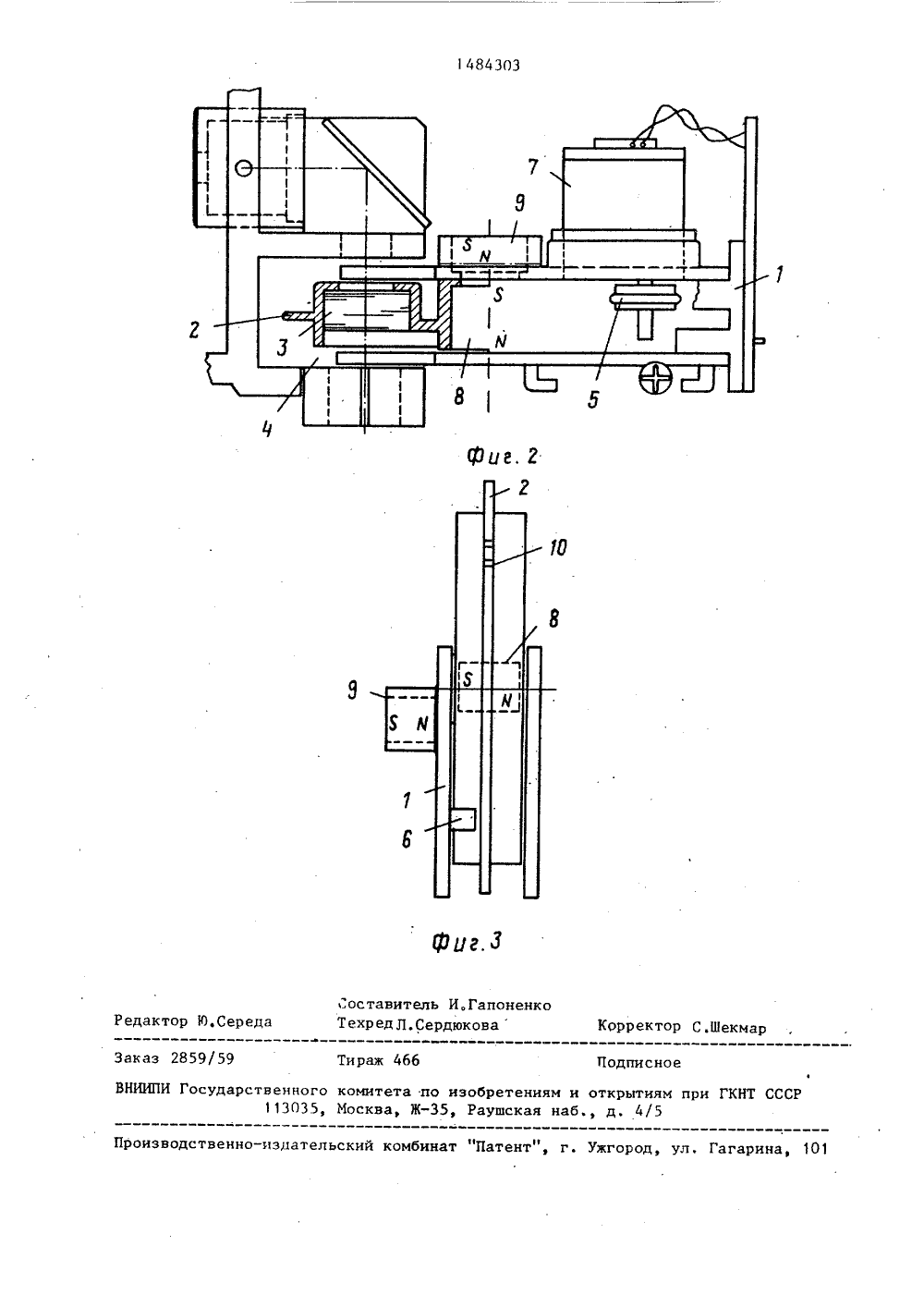

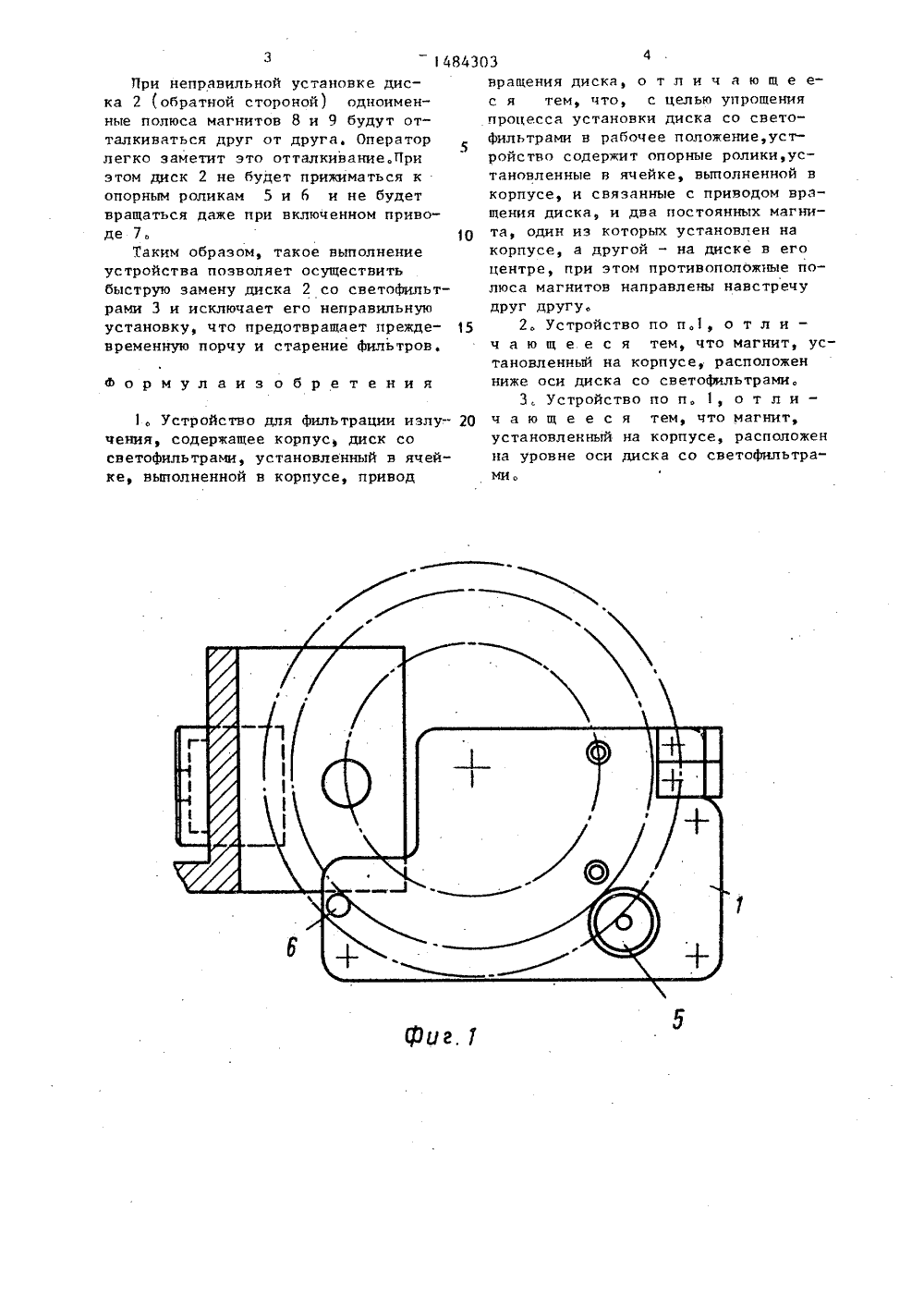

СОЮЗ СОВЕТСНИСОЦИАЛИСТИЧЕСНРЕСПУБЛИК 19) 111) 30 1) 4 0 01,7 1/ ГОСУДАРСТВЕННЫПО ИЗОБРЕТЕНИЯПРИ ГКНТ СССР НОМИТЕТОТНРЫТИЯМ й 1 сл 1 ОПИСАНГ 1 АТЕНТУ И БРЕТЕНИЛ У 20 (ГТ) (гт) 3320018 ик, 196 ЗЛУ(57) Изобретение относится к оптическому приборостроению и предназначено для спектральной селекции свеИзобретение относится к оптичес. кому приборостроению и предназначено для спектральной селекции световогоизлучения.Целью изобретения является упрощение процесса установки диска со светофильтрами в рабочее положение.На фиг. 1 изображено устройство,без диска со светофильтрами, разрез;на фиг, 2 - то же, вид сверху; на фиг, 3 - то же, вид сбоку.Устройство для фильтрации излучения содержит корпус 1, диск 2 со светофильтрами 3, установленный в ячейке 4, выполненной в корпусе 1,опорные ролики 5 и б, один из которыхсвязан с приводом 7, например электродвигателем:, В центре диска 2 установлен постоянный магнит 8, второймагнит 9 установлен на корпусе 1,прио 2 со светофильтется в ячейку 4м магниты 8 и 9с другом и прижи)м роликам 5 и 6мощью привода 7ется в нужное полически индицируе ами 3 устаорпуса 1.эаимодейству навлив а При это ют друг к опорнь 1. Спо навлива автомат кода 10 т ди и к корпусудиск 2 устаожение,что ся с помощью(54) УСТРОЙСТВО ДЛЧЕНИЯ тового излучения, Цель иэобретения -упрощение установки диска со светофильтрами в рабочее положение в устройстве для фильтрации излучения.Цляэтого в центре диска со светофильтрами установлен первый магнит. Второймагнит установлен на корпусе устройства, причем противоположные полюса магнитов направлены навстречуодин другому, Второй магнит расположен на уровне оси диска со светофильтрами или ниже нее. Устройствосодержит также опорные ролики,связанные с приводом вращения диска,размещенные в ячейке корпуса, предназначенной для установки диска со светофильтрами. 2 з.п. Ф-лы, 3 ил. чем противоположные полюса магнит 8 и 9 направлены навстречу друг др гу. На фиг, 2 и 3 показан вариант расположения магнита 9 ниже оси ди ка 2, но магнит 9 может быть распол жен и на уровне оси диска 2. Кроме того, на диск 2 нанесен код 10,инд цирующий положение диска 2 и расположенных в нем светофильтров 3 .Устройство работает следующим о разом.При неправильной установке диска 2 (обратной стороной) одноименные полюса магнитов 8 и 9 будут отталкиваться друг от друга, Оператор легко заметит это отталкивание.При этом диск 2 не будет прижиматься к опорным роликам 5 и 6 и не будет вращаться даже нри включенном приводе 7. 1 ОТаким образом, такое выполнение устройства позволяет осуществить быструю замену диска 2 со светофильтрами 3 и исключает его неправильную установку, что предотвращает прежде временную порчу и старение фильтров.Формулаиз обретения1, Устройство для фильтрации излу чения, содержащее корпус, диск со светофильтрами, установленный в ячейке, выполненной в корпусе, привод вращения диска, о т л и ч а ю щ е ес я тем, что, с целью упрощения процесса установки диска со светофильтрами в рабочее положение,устройство содержит опорные ролики,установленные в ячейке, выполненной в корпусе, и связанные с приводом вращения диска, и два постоянных магнита, один из которых установлен на корпусе, а другой - на диске в его центре, при этом противоположные полюса магнитов направлены навстречу друг другу.2. Устройство по п.1, о т л и ч а ю щ е е с я тем, что магнит, установленный на корпусе, расположен ниже оси диска со светофильтрами.3. Устройство по п. 1, о т л и - ч а ю щ е е с я тем, что магнит, установленный на корпусе, расположен на уровне оси диска со светофильтрами оЗаказ 2859/59 раж 4 ное Производственно-издательский комбинат "Патент", г. Ужгород Гагарина, 10 НИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., д. 4/5

Смотреть

Заявка

3308439, 08.07.1981

Лабсистемз Ой

ПЕРТТИ ЭКХОЛМ

МПК / Метки

МПК: G01J 1/04

Метки: излучения, фильтрации

Опубликовано: 30.05.1989

Код ссылки
