Устройство для утилизации тепловой энергии в системах кондиционирования воздуха

Номер патента: 1481569

Автор: Кацнельсон

ZIP архив

Текст

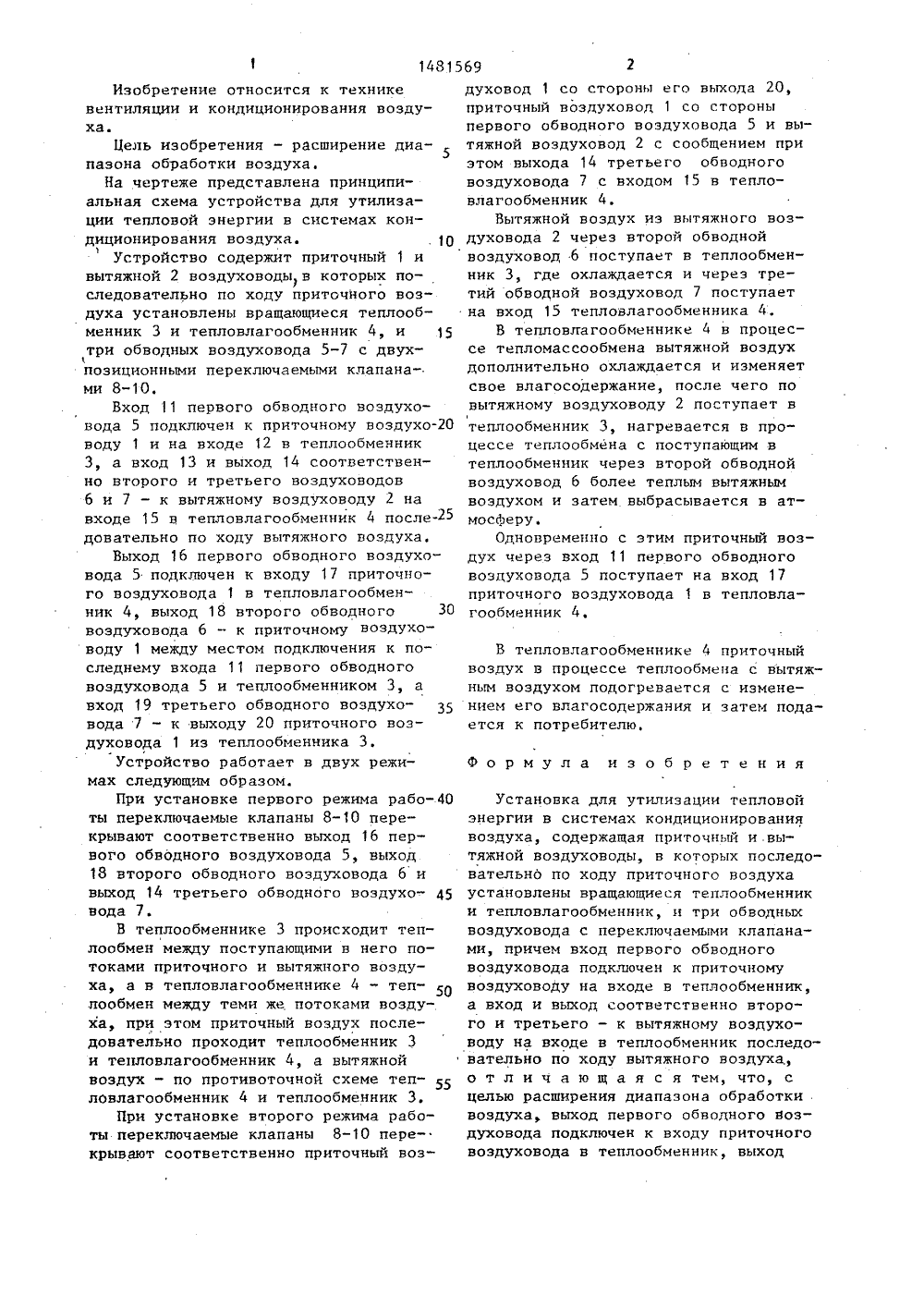

(504 Г 2 ЕТЕ инсти СС О. тельст 5/00,13 АЦИИ ТВПЛХ КОНДИЦИОНИР ике зду вентиляции ха. Цель и рении диап Устройство войвани вытяж воздуха с ной 2 воз ледо" уха " т.в ГОСУДАРСТВЕННЫЙ НОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМПРИ ГКНТ СССР ОПИСАНИЕ ИЗОБР К АВТОРСКОМУ СВИДЕТЕЛЬСТ(54) УСТАНОВКА ДЛЯ УТИЛВОЙ ЭНЕРГИИ В СИСТЕИАВАНИЯ ВОЗДУХА(57) Изобретение относится к т и кондиционированиязобретения состоит в азона обработки возддля утилизации тепл ергии в системах кондицнониродержит приточный 1 и духоводы, в которых п тел о ходу приточного во установлены вращающиеся теплообменкик 3 и тепловлагообменник 4 и три обводных воздуховода 5,6 и 7 с двух- позиционными переключаемыми клапанами 8,9 и 10. При установке первого режима работы устройства приточный воздух последовательно проходит теплообменник 3 и тепловлагообменник 4, а вытяжной воздух - по противоточной схеме тепловлагообменник 4 и теплообменник 3. При установке второго режима работы устройства вытяжкой воздух предварительно охлаждается после соответствующих переключений клапанов 8,9 и 10 в теплообменнике 3, дополнительно охлаждается в тепловлагообменнике 4, по- ф догревается после этого в теплообмекнике 3 и затем выбрасывается в ат- ф ф мосФеру. Одновременно с этим приточ- С ный воздух подогревается в тепловлагообменнике 4 с изменением его влагосодержания и затем подается к потребителю, 1 ил714815Изобретение относится к техникевентиляции и кондиционирования воздуха.Цель изобретения - расширение диа 5паэона обработки воздуха,На чертеже представлена принципиальная схема устройства для утилизации тепловой энергии в системах кондиционирования воздуха. 10Устройство содержит приточный 1 ивытяжной 2 воздуховоды в которых по)следовательно по ходу приточного воздуха установлены вращающиеся теплообменник 3 и тепловлагообменник 4, и 15три обводных воздуховода 5-7 с двухпозиционными переключаемыми клапанами 8-10.Вход 11 первого обводного воздуховода 5 подключен к приточному воздухо воду 1 и на входе 12 в теплообменник3, а вход 13 и выход 14 соответственно второго и третьего воздуховодов6 и 7 - к вытяжному воздуховоду 2 навходе 15 в тепловлагообменник 4 после довательно по ходу вытяжного воздуха,Выход 16 первого обводного воздуховода 5 подключен к входу 17 приточного воздуховода 1 в тепловлагообменник 4, выход 18 второго обводного 30воэдуховода 6 - к приточному воздуховоду 1 между местом подключения к последнему входа 11 первого обводноговоздуховода 5 и тецлообменником 3, авход 19 третьего обводного воздуховода 7 - к выходу 20 приточного воздуховода 1 из теплообменника 3,Устройство работает в двух режимах следующим образом.При установке первого режима рабо ты переключаемые клапаны 8-10 перекрывают соответственно выход 16 первого обводного воздуховода 5, выход18 второго обводного воздуховода 6 ивыход 14 третьего обводного воздуховода 7.В теплообменнике 3 происходит теплообмен между поступающими в него потоками приточного и вытяжного воздуха, а в тепловлагообменнике 4 - теплообмен между теми же потоками возду-.ха, при этом приточный воздух последовательно проходит теплообменник 3и тепловлагообменник 4, а вытяжнойвоздух - по противоточной схеме тепловлагообменник 4 и теплообменник 3.При установке второго режима работы переключаемые клапаны 8-10 перекрывают соответственно приточный воэ 69 2духовод 1 со стороны его выхода 20,приточный воздуховод 1 со стороныпервого обводного воздуховода 5 и вытяжной воздуховод 2 с сообщением приэтом выхода 14 третьего обводноговоздуховода 7 с входом 15 в тепловлагообменник 4.Вытяжной воздух иэ вытяжного воздуховода 2 через второй обводнойвоздуховод 6 поступает в теплообменник 3, где охлаждается и через третий обводной воздуховод 7 поступаетна вход 15 тепловлагообменника 4.В тепловлагообменнике 4 в процессе тепломассообмена вытяжной воздухдополнительно охлаждается и изменяетсвое влагосодержание, после чего повытяжному воздуховоду 2 поступает втеплообменник 3, нагревается в процессе теплообмена с поступающим втеплообменник через второй обводнойвоздуховод 6 более теплым вытяжнымвоздухом и затем выбрасывается в атмосферу.Одновременно с этим приточный воздух через вход 11 первого обводноговозцуховода 5 поступает на вход 17приточного воздуховода 1 в тепловлагообменник 4,В тепловлагообменнике 4 приточный воздух в процессе теплообмена с вытяжным воздухом подогревается с изменением его влагосодержания и затем подается к потребителю,Формула изобретенияУстановка для утилизации тепловой энергии в системах кондиционирования воздуха, содержащая приточный и вытяжной воздуховоды, в которых последовательно по ходу приточного воздуха установлены вращающиеся теплообменник и тепловлагообменник, и три обводных воздуховода с переключаемыми клапанами, причем вход первого обводного воэдуховода подключен к приточному воздуховоду на входе в теплообменник, а вход и выход соответственно второго и третьего - к вытяжному воздуховоду на входе в теплообменник последовательно по ходу вытяжного воздуха о т л и ч а ю щ а я с я тем, что, с целью расширения диапазона обработки воздуха, вьглод первого обводного воздуховода подключен к входу приточного воздуховода в теплообменник, выход1481569 Составитель М.РащепкинТехред А.Кравчук Корректор А.Иандор Редактор Е.Папп Заказ 2666/40 Тираж 635 , ПодписноеВНИИПИ Государственного комитета поизобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раущская наб д. 4/5 Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина 101 второго - к приточному воздуховодумежду местом подключения к последнему входу первого обводного воздуховода и теплообменником, а вход третьего - к выходу приточного воздуховода из теплообменника,

Смотреть

Заявка

4338839, 08.12.1987

РИЖСКИЙ ПОЛИТЕХНИЧЕСКИЙ ИНСТИТУТ ИМ. А. Я. ПЕЛЬШЕ

КАЦНЕЛЬСОН ЗИНОВИЙ ЛЬВОВИЧ

МПК / Метки

МПК: F24F 5/00

Метки: воздуха, кондиционирования, системах, тепловой, утилизации, энергии

Опубликовано: 23.05.1989
