Устройство для свертывания в рулоны и упаковывания листовых материалов

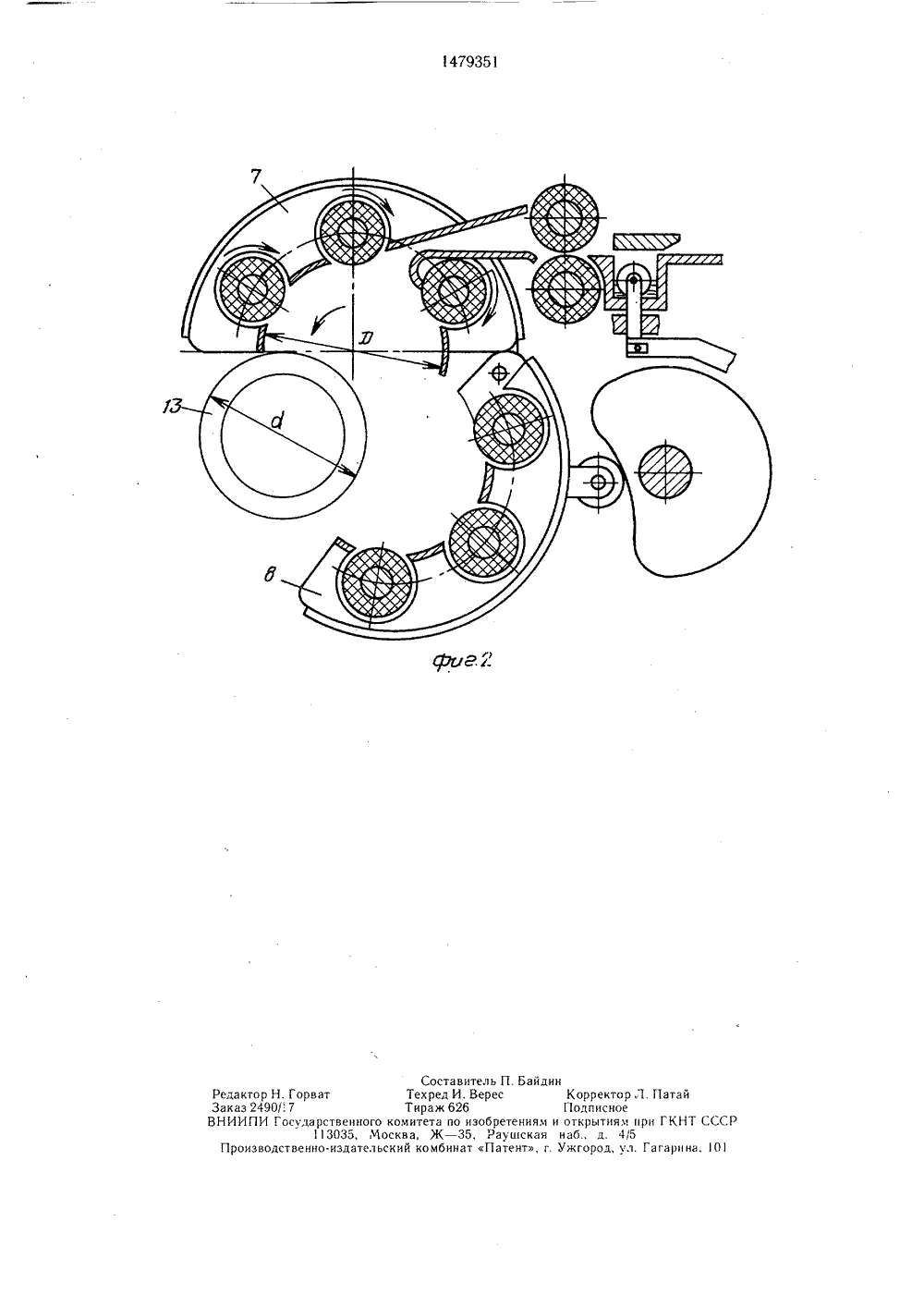

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 1479 А 5 ц 4 В 65 В 11 ИСАНИЕ ИЗОБРЕТ ИЯВИДЕТЕЛЬСТВУ ВТОРСКО ССР78. ГОСУДАРСТВЕННЫИ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР(71) Российское опытно-экспериментальное производственное объединение Росполиграфтехника(54) УСТРОЙСТВО ДЛЯ СВЕРТЫВАНИЯ В РУЛОНЫ И УПАКОВЫВАНИЯ ЛИСТОВЫХ МАТЕРИАЛОВ(57) Изобретение касается устройств для свертывания в рулоны и упаковывания листовых материалов, может быть использовано в полиграфической, целлюлознобумажной и других отраслях промышленности и направлено на повышение производительности за счет механизации процесса выгрузки рулона и предотвращения попадания сворачиваемых листов и упаковочного материала между валиками дугообразных элементов. Устройство содержит рабочий стол 1, установленное на нем транспортирующее приспособление 2, перемещающее листы 3 и упаковочную бумагу 4, клеевой валик 5, наносящий клей на край упаковочной бумаги 4. Механизм свертывания 6 выполнен из верхнего дугообразного неподвижного элемента 7 и нижнего дугообразного элемента 8, выполненного откидывающимся посредством шарнира 9, закрепленного на верхнем дугообразном элементе 7. Элементы 7 и 8 снабжены радиально установленными с возможностью вращения валиками 10, между которыми установлены направляющие 11. Открывание и закрывание нижнего дугообразного элемента 8 осуществляется пос- Ж редством кулачка 12. Верхний дугообразный элемент 7 выполнен с каналом 14 для прохода листов 3 и упаковочной бумаги 4. 2 ил.Изобретение относится к упаковыванию и предназначено преимущественно для свертывания в рулоны и упаковывания листовых материалов.Целью изобретения является повышение 5 производительности за счет механизации процесса выгрузки рулона и предотврашения попадания сворачиваемых листов и упаковочного материала между валиками дугообразных элементов.10На фиг. 1 изображено устройство с закрытым узлом свертывания, общий вид;на фиг. 2 - устройство с открытым узлом свертывания, общий вид.Устройство содержит рабочий стол 1, установленное на нем транспортируюшее 15 приспособление 2, перемещающее листы 3 и упаковочную бумагу 4, клеевой валик 5, наносяший клей на край упаковочной бумаги 4. Механизм свертывания 6 выполнен из верхнего дугообразного неподвижного элемента 7 и нижнего дугообразного элемента 8, выполненного откидывающимся посредством шарнира 9, закрепленного на верхнем дугообразном элементе 7, Верхний 7 и нижний 8 элементы снабжены радиально установленными с возможностью вращения валиками 10, между которыми установлены направлявшие 11, Открывание и закрывание нижнего дугообразного элемента 8 осуществляется . посредством кулачка 12. Направляющие 11 выполнены по дуге окружности, диаметр Р которой 30 больше диаметра д образуемого рулона 13.Верхний дугообразный элемент 7 выполнен с входным продольным каналом 14.Устройство работает следующим образом.Листы сворачиваемото материала 3, например, плакатов укладываются на рабочий 35 стол 1 и подаются транспортирующим приспособлением 2 в механизм свертывания 6. При этом нижний дугообразный элемент 8 посредством кулачка 12 поджат к верхнему дугообразному элементу 7, образуя радиально укрепленными валиками 10. и выполненными по дуге окружности направляющими 11 замкнутое круговое пространство с входным продольнм каналом 14. За счет врашения валиков 10 в одном направлении листы 3 сворачивае мого материала, попадая в круговое пространство, скручиваются в рулон 13. При этом направляющие 11 предотврашают попадание листов 3 между валиками 10. Затем на стол 1 укладывается упаковочная бумага 4, которая транспортирующим приспособлением 2 и врашаюшимися валиками 10 также подается в круговое пространство между рулоном 13 и вращаюшимися валиками 10, На край упаковочной бумаги 4 при ее перемещении наносится с внутренней стороны клей клее- наносящим валиком 5. Вращающиеся валики 10, прижимая упаковочную бумагу 4 к рулону 13, приклеивают ее край. После этого посредством кулачка 12 нижний дугообразный элемент 8 откидывается, открывая механизм свертывания 6, на угол, обеспечивающий свободное прохождение рулона 13. Освобожденный рулон 13 выпадает из механизма свертывания 6. Механизм свертывания 6 закрывается посредством кулачка 12, и цикл повторяется. Откидывание нижнего дугообразного элемента 8 осуществляется в направлении, противоположном вращению валиков 10,Такое выполнение устройства позволяет достигнуть повышение производительности за счет механизации процесса выгрузки рулона и предотвращения попадания сворачиваемых листов и упаковочного материала между валиками дугообразных элементов.Формула изобретенияУстройство для свертывания в рулоны и упаковывания листовых материалов, содержащее транспортирующее приспособление и механизм свертывания, включающий два дугообразных элемента с укрепленными на них валиками, расположенных с образованием замкнутого контура для перемещения листовых материалов, отличающееся тем, что, с целью повышения производительности, в одном из дугообразных элементов выполнен канал для прохода листового материала, между валиками дугообразных элементов смонтированы направляюшие для листового материала, а дугообразные элементы шарнирно соединены между собой.Составитель П. Байдин Техред И. Верес Кор Тираж 626 Под твенного комитета по изобретениям и откр 3035, Москва, Ж - 35, Раущская наб.,издательский комбинат Патент, г. Ужгоектор,1. Патайисноетиям при ГКНТ СССРд. 4/5од, ул. Гагарина,О
