Ленточный сепаратор для прямолинейных опор качения
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 147869
Автор: Бруно
Текст

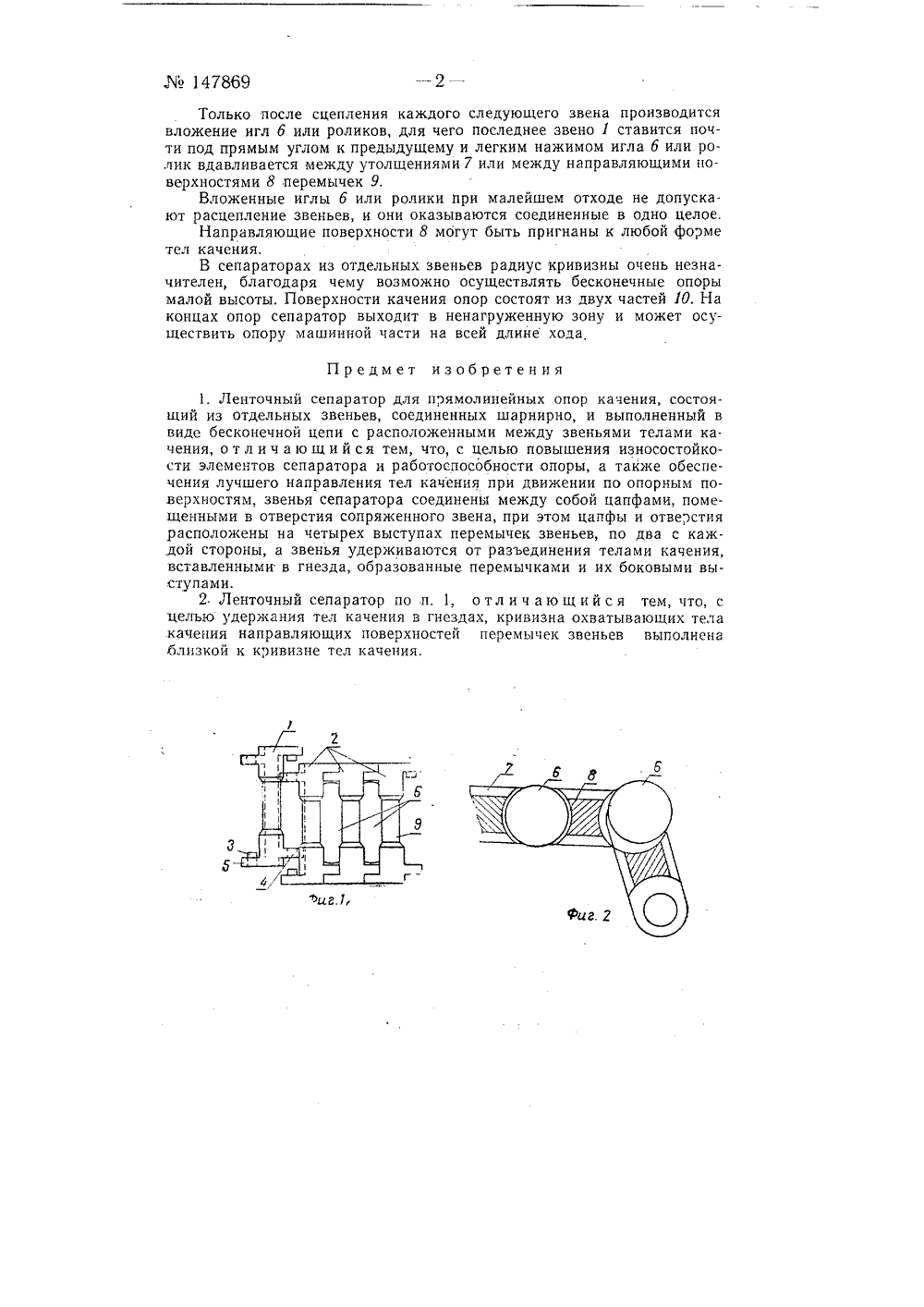

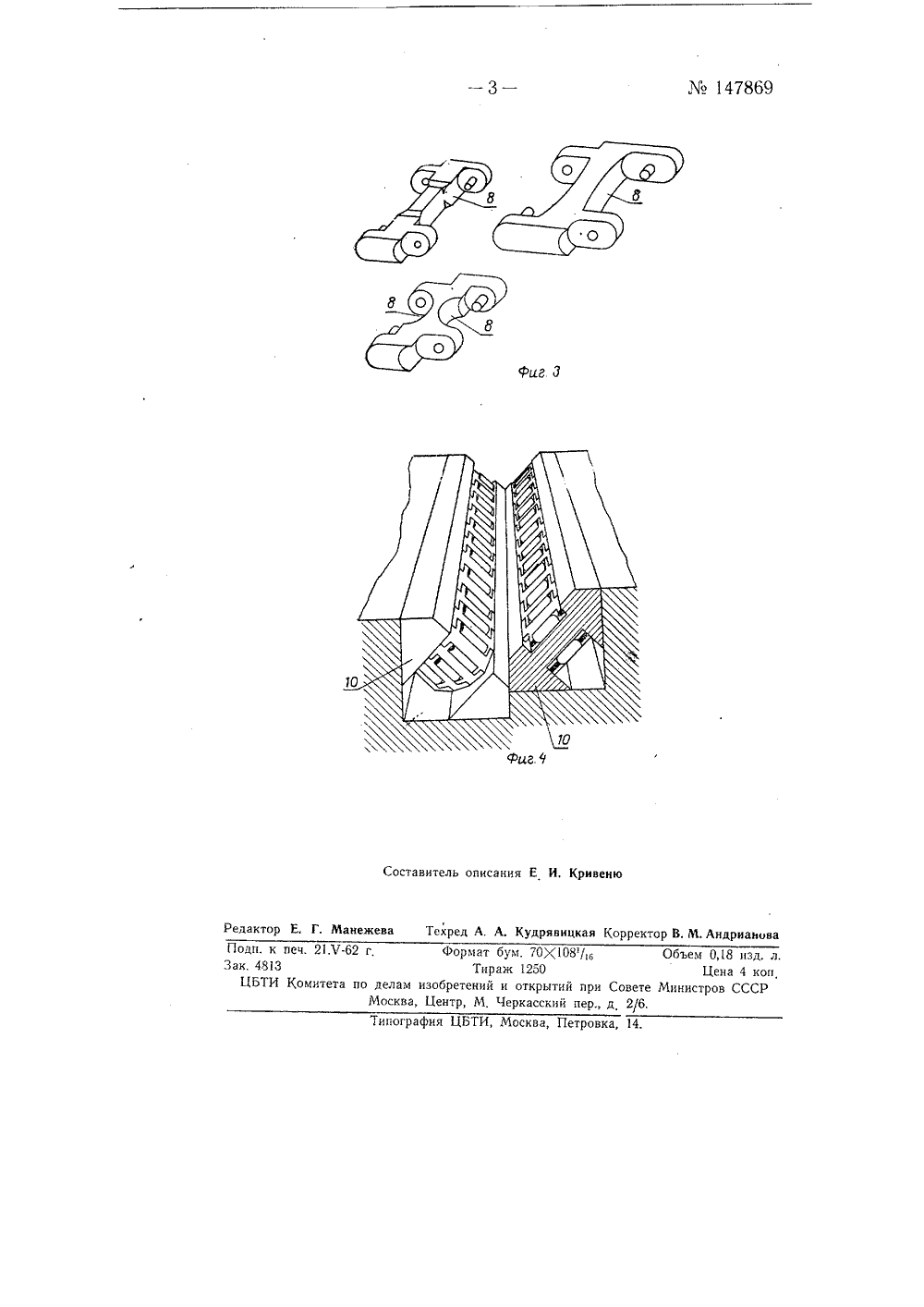

147869 Класс 47 Ь, 12 СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУподписная группа М 200 Иностранец Липпольд Бруно Германская Демократическая Республика(ГДР) ЛЕНТОЧНЫЙ СЕПАРАТОР ДЛЯ ПРЯМОЛИНЕЙНЫХ ОПОР КАЧЕНИЯЗаявлено 27 июня 1961 г. за735939/25 в Комитет по делам изобретений и открытий при Совете Министров СССРОпубликовано в Бюллетене изобретений11 за 1962 г. Известны ленточные сепараторы для прямолинейных опор качения, состоящие из отдельных звеньев, соединенных шарнирно, и выполненные в виде бесконечной цепи с расположенными между звеньями телами качения,В предлагаемом ленточном сепараторе, с целью повышения износостойкости элементов сепаратора и работоспособности опоры, а также обеспечения лучшего направления тел качения при движении по опорным поверхностям, звенья сепаратора соединены между собой цапфами, помещенными в отверстия сопряженного звена, при этом цапфы и отверстия расположены на четырех выступах перемычек звеньев, по два с каждой стороны, а звенья удерживаются от разъединения телами качения, вставленными в гнезда, образованные перемычками и их боковыми выступами,С целью удержания тел качения в гнездах, кривизна охватывающих тела качения направляющих поверхностей перемычек звеньев выполнена близкой к кривизне тел качения.На фиг. 1 изображена схема четырех звеньев сепаратора, из которых одно звено показано в момент разъединения; на фиг. 2 - схема трех соединительных звеньев, из которых последнее поставлено почти под прямым углом к предыдущему для вложения роликов; на фиг, 3 - схемы звеньев сепаратора для цилиндрических роликов или игл и бочкообразных роликов и шариков; на фиг. 4 - схема полной призматической опоры, у которой первая часть представлена в разрезе.Звено 1 соединено с тремя собранными звеньями 2, для чего цапфа 3 шарнирно вводится в отверстие 4 языка 5 звена. Каждое звено имеет одинаковые размеры и форму При соединении звенья должны лежать на прямой.Ло 147869Только после сцепления каждого следующего звена производится вложение игл 6 или роликов, для чего последнее звено 1 ставится почти под прямым углом к предыдущему и легким нажимом игла б или ролик вдавливается между утолщениями 7 или между направляющими поверхностями 8 перемычек 9.Вложенные иглы б или ролики при малейшем отходе не допускают расцепление звеньев, и они оказываются соединенные в одно целое,Направляющие поверхности 8 могут быть пригнаны к любой форме тел качения,В сепараторах из отдельных звеньев радиус кривизны очень незначителен, благодаря чему возможно осуществлять бесконечные опоры малой высоты. Поверхности качения опор состоят из двух частей 10. На концах опор сепаратор выходит в ненагруженную зону и может осуществить опору машинной части на всей длине ходаПредмет изобретения1. Ленточный сепаратор для прямолинейных опор качения, состоящий из отдельных звеньев, соединенных шарнирно, и выполненный в виде бесконечной цепи с расположенными между звеньями телами качения, о т л и ч а ю щ и й с я тем, что, с целью повышения износостойкости элементов сепаратора и работоспособности опоры, а также обеспечения лучшего направления тел качения при движении по опорным поверхностям, звенья сепаратора соединены между собой цапфами, помещенными в отверстия сопряженного звена, при этом цапфы и отверстия расположены на четырех выступах перемычек звеньев, по два с каж.дой стороны, а звенья удерживаются от разъединения телами качения, вставленными в гнезда, образованные перемычками и их боковыми выступами.2. Ленточный сепаратор по п. 1, о тл и ч а ю щ и й с я тем, что, с целью удержания тел качения в гнездах, кривизна охватывающих тела качения направляющих поверхностей перемычек звеньев выполнена близкой к кривизне тел качения.г.1,147869 Фиг 3 фиг Ф Крив ставитель описания Г. Манежева Техред А. А. Кудрявицкая Корректор В.М. Андриано акт Формат Тиро делаь зобретенииЦентр, М ква ипография ЦБТИ, Москва, Петровка, 14 Поди. к печ. 2 Х- Зак. 4813 ЦБТИ Комитета ум. 70)(108/иж 1250и открытий приЧеркасский пер.,Объем 0,18 изд. Цена 4 ко ете Министров СССР
СмотретьЗаявка
735939, 27.06.1961
Бруно Липпольд
МПК / Метки
МПК: F16C 33/50
Метки: качения, ленточный, опор, прямолинейных, сепаратор
Опубликовано: 01.01.1962
Код ссылки
<a href="https://patents.su/3-147869-lentochnyjj-separator-dlya-pryamolinejjnykh-opor-kacheniya.html" target="_blank" rel="follow" title="База патентов СССР">Ленточный сепаратор для прямолинейных опор качения</a>
