Селектор информационных сигналов

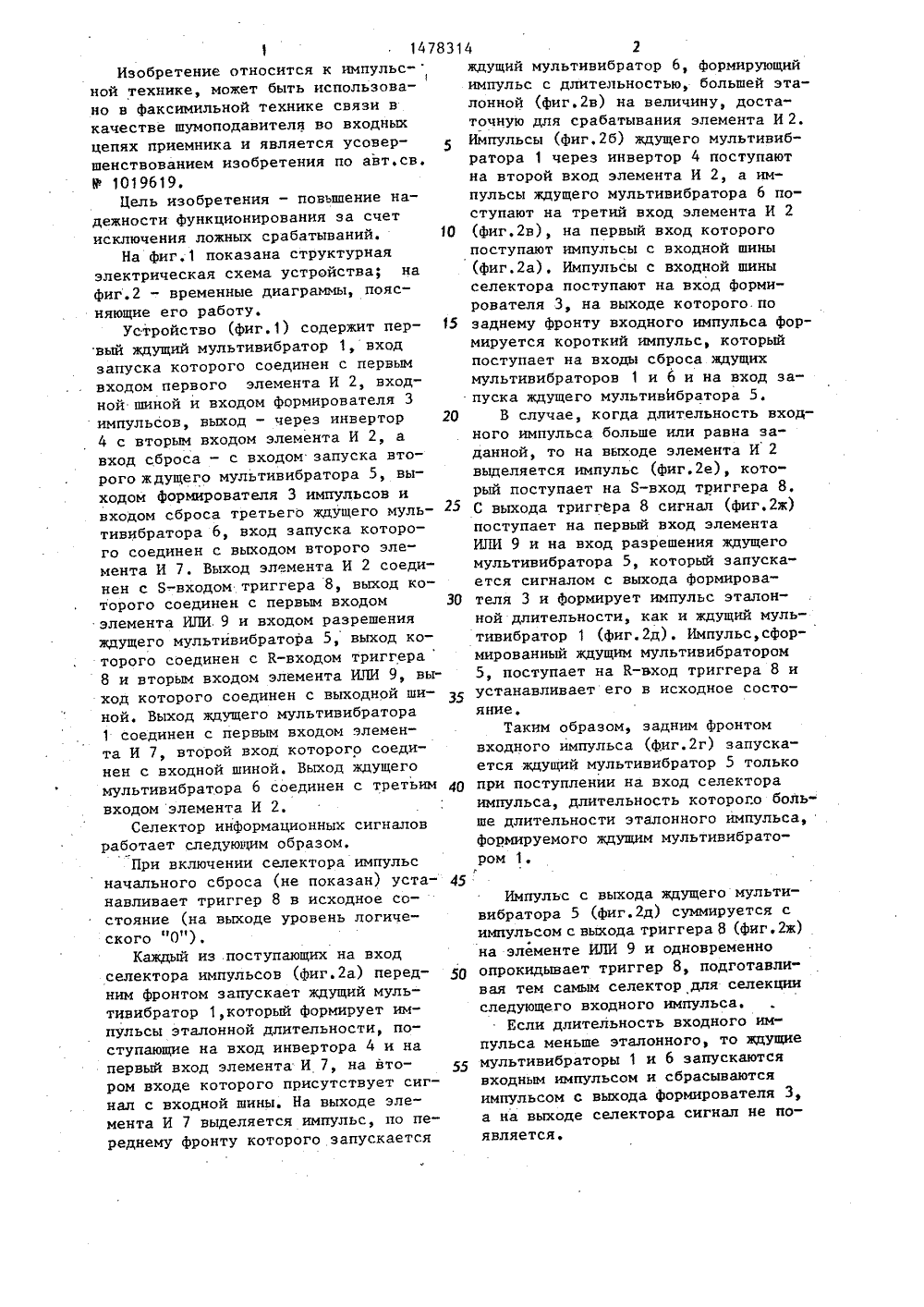

(51)4 Н 03 К 5/2 КОМИТЕТОТКРЫТИЯМ ОСУДАРСТВЕНКЬПО ИЗОБРЕТЕНИЯМПРИ ГКНТ СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯ оленко,ский во СССР9, 1982.ЫХ СИГНАя к имбыть ис(57) Изобретение относитпульсной технике и может пользовано в факсимильной техникесвязи в качестве шумоподавителя вовходных цепях приемника. Селекторинформационных сигналов содержит ждущие мультивибраторы 1,5 и б,элементыИ 2 и 7, формирователь 3 импульсов,инвертор 4, триггер 8, элемент ИЛИ9. Устройство позволяет селектировать импульсы, длительность которых больше заданной, при этом исключение возможности ложных срабатываний позволяет повысить надежность функционирования. 2 ил.14783Изобретение относится к импульс-ной технике, может быть использовано в факсимильной технике связи в качестве шумоподавителя во входных цепях приемника и является усовершенствованием изобретения по авт.св. В 1019619.Цель изобретения - повышение надежности функционирования за счет исключения ложных срабатываний. ОНа фиг,1 показана структурная электрическая схема устройства; на фиг.2 - временные диаграммы, поясняющие его работу.Устройство (фиг.1) содержит пер вый ждущий мультивибратор 1, вход запуска которого соединен с первым входом первого элемента И 2, входной шиной и входом формирователя 3 импульсов, выход - через инвертор 20 4 с вторым входом элемента И 2, а вход сброса - с входом запуска второго ждущего мультивибратора 5, выходом формирователя 3 импульсов и входом сброса третьего ждущего мультивибратора 6, вход запуска которого соединен с выходом второго элемента И 7. Выход элемента И 2 соединен с 8-входом триггера 8, выход которого соединен с первым входом 30 элемента ИЛИ. 9 и входом разрешения ждущего мультивибратора 5, выход которого соединен с К-входом триггера8 и вторым входом элемента ИЛИ 9, выход которого соединен с выходной шиной. Выход ждущего мультивибратора 1 соединен с первым входом элемента И 7, второй вход которого соединен с входной шиной, Выход ждущего мультивибратора 6 соединен с третьим щ входом элемента И 2,Селектор информационных сигналов работает следующим образом.При включении селектора импульс начального сброса (не показан) уста навливает триггер 8 в исходное состояние (на выходе уровень логического "О")Каждый из .поступающих на вход селектора импульсов (фиг.2 а) перед ним фронтом запускает ждущий мультивибратор 1,который формирует импульсы эталонной длительности, поступающие на вход инвертора 4 и на первый вход элемента И 7, на вто ром входе которого присутствует сигнал с входной шины. На выходе элемента И 7 выделяется импульс, по переднему фронту которого запускается 14 2ждущий мультивибратор 6, формирующийимпульс с длительностью, большей эталонной (фиг.2 в) на величину, достаточную для срабатывания элемента И 2.Импульсы (фиг,2 б) ждущего мультивибратора 1 через инвертор 4 поступаютна второй вход элемента И 2, а импульсы ждущего мультивибратора 6 поступают на третий вход элемента И 2(фиг.2 в), на первый вход которогопоступают импульсы с входной шины(фиг,2 а). Импульсы с входной шиныселектора поступают на вход формирователя 3, на выходе которого.позаднему фронту входного импульса формируется короткий импульс, которыйпоступает на входы сброса ждущихмультивибраторов 1 и 6 и на вход запуска ждущего мультивйбратора 5.В случае, когда длительность входного импульса больше или равна заданной, то на выходе элемента И 2выделяется импульс (фиг.2 е), который поступает на Я-вход триггера 8,С выхода триггера 8 сигнал (фиг.2 ж)поступает на первый вход элементаИЛИ 9 и на вход разрешения ждущегомультивибратора 5, который запускается сигналом с выхода формирователя 3 и формирует импульс эталонной длительности, как и ждущий мультивибратор 1 (фиг.2 д). Импульс, сформированный ждущим мультивибратором5, поступает на К-вход триггера 8 иустанавливает его в исходное состояние,Таким образом, задним фронтомвходного импульса (фиг.2 г) запускается ждущий мультивибратор 5 толькопри поступлении на вход селектораимпульса, длительность которого больше длительности эталонного импульса,формируемого ждущим мультивибратором 1.г Импульс с выхода ждущего мультивибратора 5 (фиг,2 д) суммируется с импульсом с выхода триггера 8 (фиг. 2 ж) на элементе ИЛИ 9 и одновременно опрокидывает триггер 8, подготавливая тем самым селектор для селекции следующего входного импульса.Если длительность входного ив- пульса меньше эталонного, то ждущие мультивибраторы 1 и 6 запускаются входным импульсом и сбрасываются импульсом с выхода формирователя 3, а на выходе селектора сигнал не появляется.Составитель С,БудовичРедактоР Н.ЛазаРенко ТехРед .А.Кравчук Коррект уск каз 2371/53 Подписное ета по изобретениям и открытиям прн ГКНТ ССа, Ж, Раушская наб., д. 4/5 НИИПИ сударственного коми113035, Мос изводственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина 3 14Таким образом, устройство позволяет селектировать импульсы, длительность которых больше заданной, при этом оно обладает высокой надежностью функционирования за счет исключения ложных срабатываний. Формула изобретенияСелектор информационных сигналов по авт,св. У 1019619, о т л и ч а - ю щ и й с я тем, что, с целью повышения надежности функционирования 783144за счет исключения ложных срабатываний, в него введены последовательно соединейные второй элемент И и 5третий ждущий мультивибратор, при-чем первый и второй входы второгоэлемента И соединены соответственно с выходом первого ждущего мультивибратора и входной шиной, выход 1 О третьего ждущего мультивибраторасоединен с третьим входом первогоэлемента И, а вход сброса - с выходом формирователя импульсов.
