Способ выплавки вольфрамсодержащей стали

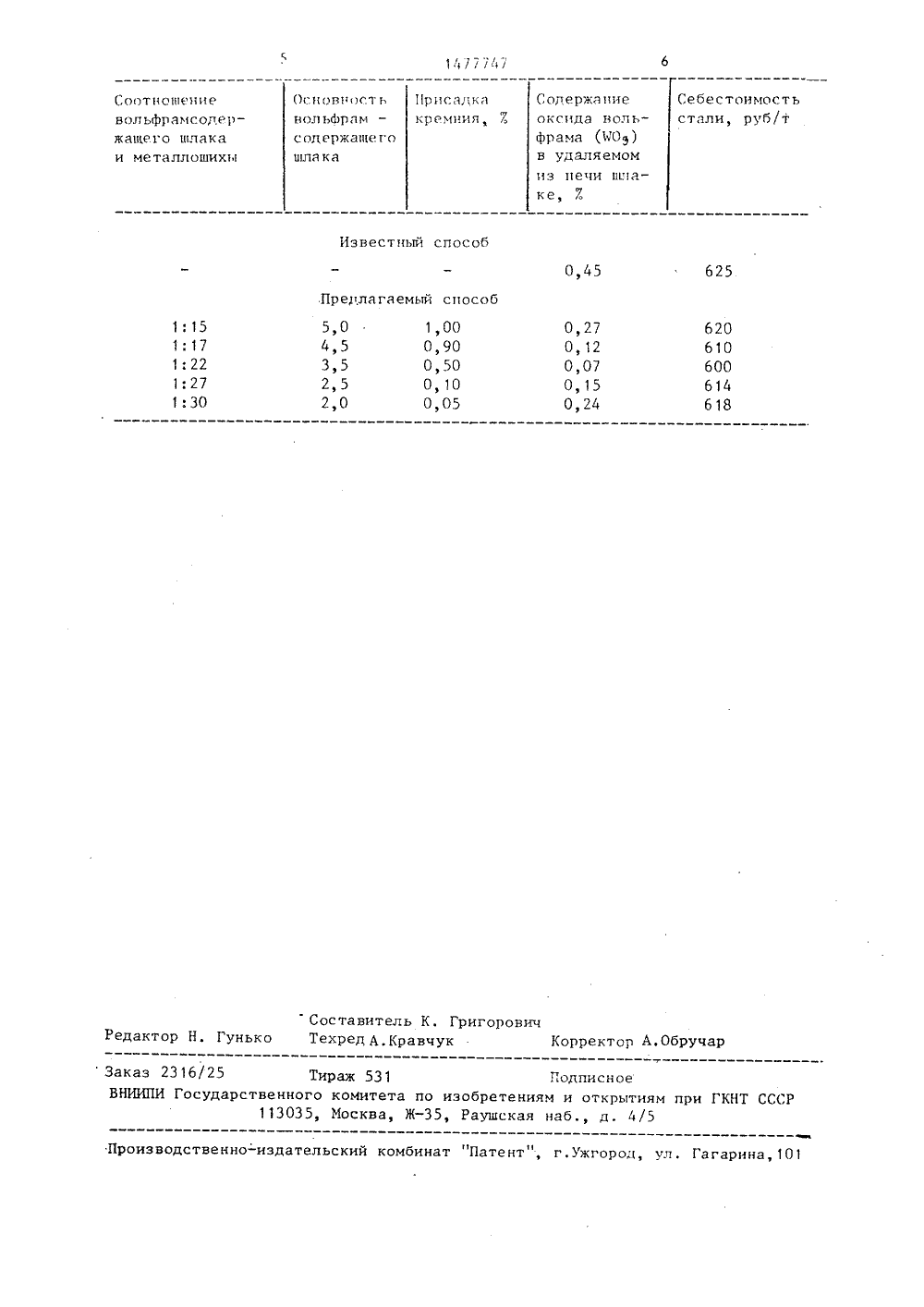

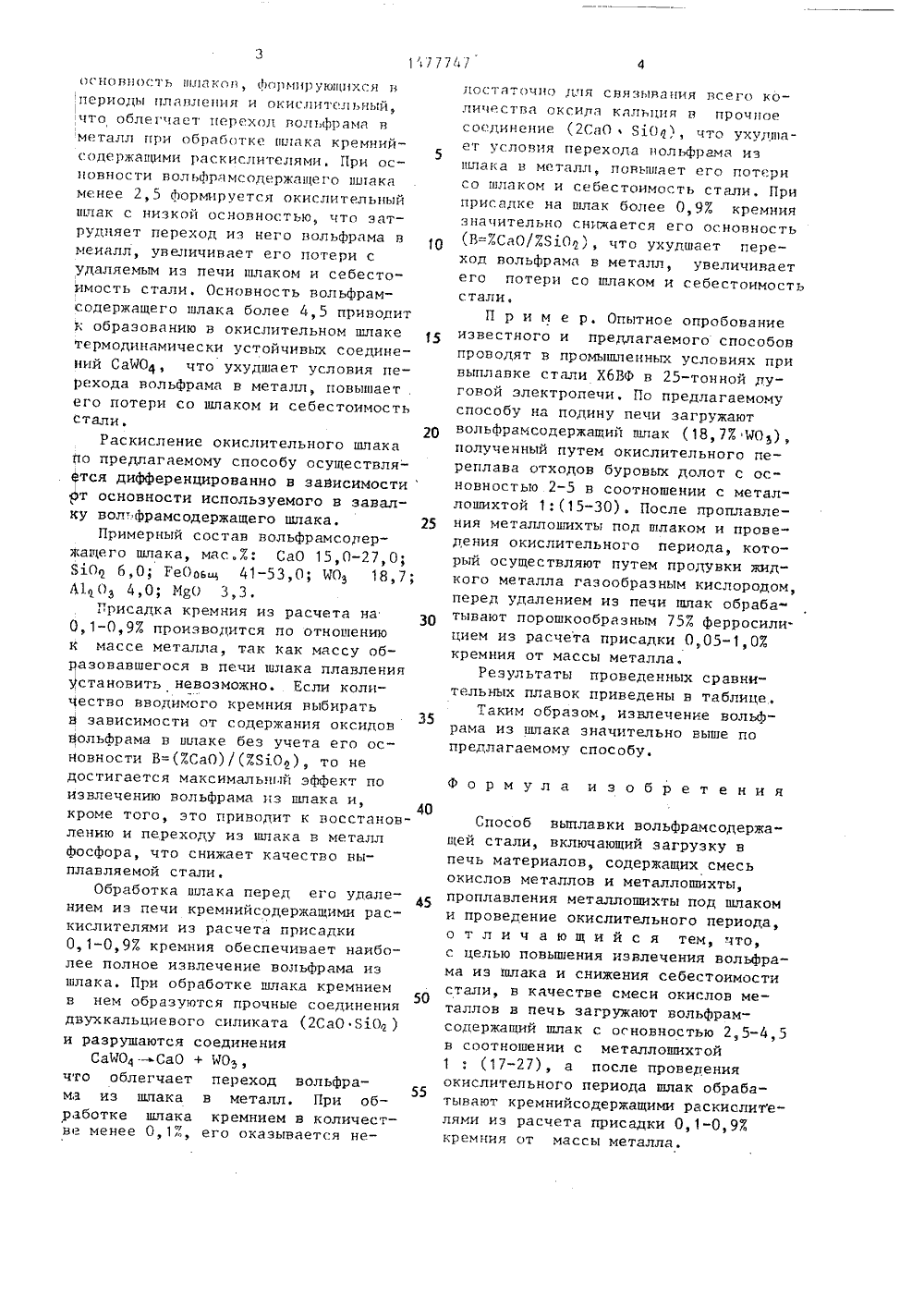

(50 4 С 21 С 5/5 САН ЕТЕНИ шение извлечени вольфрамсодержаагрузку в печь ьши ков окислов о СС 198 СССР 1975 оплавлени роведение ечь эагру к с основ еталеде(57) Изобрелургии сталвольфрамсоддуговой эле ОЛЬФРАМС ОДЕР ЖА 1 ПЛ атывают елями и метал ние относит изобретение о стали, а име г основнои дуго количеств од шлака и соотношен шлака ока закрытия ленного мвышению по и себесто нии менее ается количество яет его обработку аскислителями, по и себестоимо новность вольфр амсодЕБЫ)ет необ пределахдимую шлака В2,5 - 4,5 о ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР ВТОРСКОМУ СВИДЕТЕПЬСТ(56) Авторское свидетельстУ 1013493, кл. С 21 С 5/52Авторское свидетельствоУ 495363, кл. С 21 С 5/52,а именно к выплавкержащей стали в основнойтропечи. Целью изобретеосится к металлуро к выплавке вольш рамсодержащеи стали ввой электропечи.Целью изобретения является повышение извлечения вольфрама из шлака и снижение себестоимости стали.При выплавке вольфрамсодержащей стали по предлагаемому способу в период плавления металлошихты и в окислительный период формируется оптимальное количество высокоосновного вольфрамсодержащего шлака, что приводит к повышению извлечения иэ него вольфрама в процессе последующей обработки кремнийсодержащими раскислителями перед удалением из печи и к снижению себестоимости стали. йия является повы явольфрама иэ ппака окислительногопериода и снижение себестоимости сли. Способ выплавкищей стали включает з,материалов, содержащих смесьметаллов и металлошихты, прметаллошихты под шлаком и покислительного периода. В пжают вольфрамсодержащий шланостью 2,5-4,5 в соотношении с млошихтой 1:(17-27), а после провния окислительного периода передудалением иэ печи шлак обрабкремнийсодержащими раскислитрасчета присадки 0,1-0,9 Е кремнияот массы металла. 1 табл. Соотношение вольфрамсодержащегоака и металлошихты 1:(17-27) обесчивает формирование необходимого а шпака в окислительный пери- период плавления, При их ии более 1:27 количества зывается недостаточно для всей поверхности расплаветалла, что приводит к потерь вольфрама испарением имости стали. При соотноше:17 значительно увеличиплака, что затрудкремнийсодержащими вьппает потери ноль 1477747Ос ИОБ 11 ост ь 1 п 51 Я кО 11 р АОРмиР Уюпихс 51 нпериоды 11 ляв 5 е 11 и 51 и Окис.11 ите 51 ьный рчто облегчает переход вол 1 фрямя вметалл при обработке ппнякя кремний 5содержащими ряскислителями. При основности вольфрямсодержащего п 1 лякяменее 2,5 формируется окислительныйшлак с низкой основностью, что затрудняет переход из него вольфрама вмеиялл, увеличивает его потери судаляемым иэ печи шлаком и себестоимость стали. Основность вольфрамсодержащего шлака более 4,5 приводитк образованию в окислительном шлакетермодинамически устойчивых соединеНий Са 170 р что ухудшает условия перехода вольфрама в металл, повьппает,его потери со шлаком и себестоимостьстали. 20Раскисление окислительного шлакапо предлагаемому способу осуществляЕтся дифференцированно в зависимостидт основности используемого в завалку вол:фрамсодержащего шлака, 25Примерный состав вольфрамсо 71 ержащего шлака, мяс.7.: СаО 15 рОрО;БаОр 1 6,0 РеОоьи 1 41-53,0; Ю 18,7;Ч, О, 4,О; М,О 3,3.Присадка кремния из расчета на0 р 1-Ор 97. производится по отношениюк массе металла, так как массу образовавшегося в печи шлака плавленияустановить невозможно. Если количестно вводимого кремния выбирать35В зависимости от содержания оксидовВольфрама в п 1 лаке без учета его основности В=(ЕСаО)/(ЕБ 1.0)р то недостигается максимальн 11 й эффект поизвлечению вольфрама из шлака и,кроме того, это приводит к восстановлению и переходу иэ шпака в металлфосфора, что снижает качество выплавляемой стали,Обработка шлака перед его удалением иэ печи кремнийсодержащими раскислителями из расчета присадкиОр 1-Ор 9 Х кремния обеспечивает наиболее полное извлечение вольфрама иэшлака. При обработке шлака кремнием50в нем образуются прочные соединениядвухкальциевого силиката (2 СаО БдО )и разрушаются соединенияСаЮ 4- СаО + 110 э,что облегчает переход вольфрама иэ шлака в металл. При обработке шлака кремнием в количестве менее Ор 1 Ер его оказывается недостаточно для связывания всего ко 51 ичествя Окси 7 ря кяльция в прочноесоединение (2 СяО р Б 10 ц)р что ухудп 1 яет условия перехода вольфрама иэшлака в металл, ловып 1 яет его потерисо шлаком и себестоимость стали. Приприсадке на шлак более Ор 97 кремниязначительно снижается его основность(В=БСяО/7501) р что ухудшает переход вольфрама в металл, увеличиваетего потери со шлаком и себестоимостьстали,П р и м е р, Опытное опробованиеизвестного и предлагаемого способовпроводят в промышленных условиях привыплавке стали Х 6 ВФ в 25-тонной дуговой электропечи. По предлагаемомуспособу на подину печи загружаютвольфрамсодержащий шлак (18 р 77 1 р 70)рполученный путем окислительного переплава отходов буровых допот с основностью 2-5 в соотношении с металлошихтой 1:(15-30). После проплавления метяллошихты под шлаком и проведения окислительного периода, который осуществляют путем продувки жидкого металла газообразным кислородом,перед удалением из печи шлак обрабатывают порошкообраэным 757. ферросили.цием из расчета присадки Ор 05-1 р 07кремния от массы металла.Результаты проведенных сравнительных плавок приведены в таблице.Таким образом, извлечение вольфрама из шлака значительно выше попредлагаемому способу,Формула и з о б р е т е н и яСпособ выплавки вольфрамсодержащей стали, включающий загрузку в печь материалов, содержащих смесь окислов металлов и металлошихты, проплавления металлошихты под шлаком и проведение окислительного периода, о т л и ч а ю щ и й с я тем, что, с целью повышения извлечения вольфрама из шлака и снижения себестоимостистали, в качестве смеси окислов металлов в печь загружают вольфрам- содержащий шлак с основностью 2,5-4,5 в соотношении с металлошихтой 1 : (17-27), а после проведения окислительного периода шлак обрабатывают кремнийсодержащими раскислителями из расчета присадки Ор 1-Ор 97 кремния От массы металла.4/774/ Себестоимостьстали, руб/т Содержание рисадкакремния 7,и металлошихы из печи шлаке, 7 Известный способ 625 0,45.Предлагаемый способ Составитель К. ГригоровичРедактор Н. Гунько Техред А,Кравчук Корректор А,Обручар Заказ 23 16/25 Тираж 531 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб д. 4/5 Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина, 101 Соотцашеццевольфрамсодержапего шлака 1:15 1:17 1:22 1:27 1:30 Основцостьвольтерамсодержащегошлака 5,0 4,5 3,5 2,5 2,0 1 0 0 0 0
