Датчик реостатного типа для дистанционного измерения давления
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

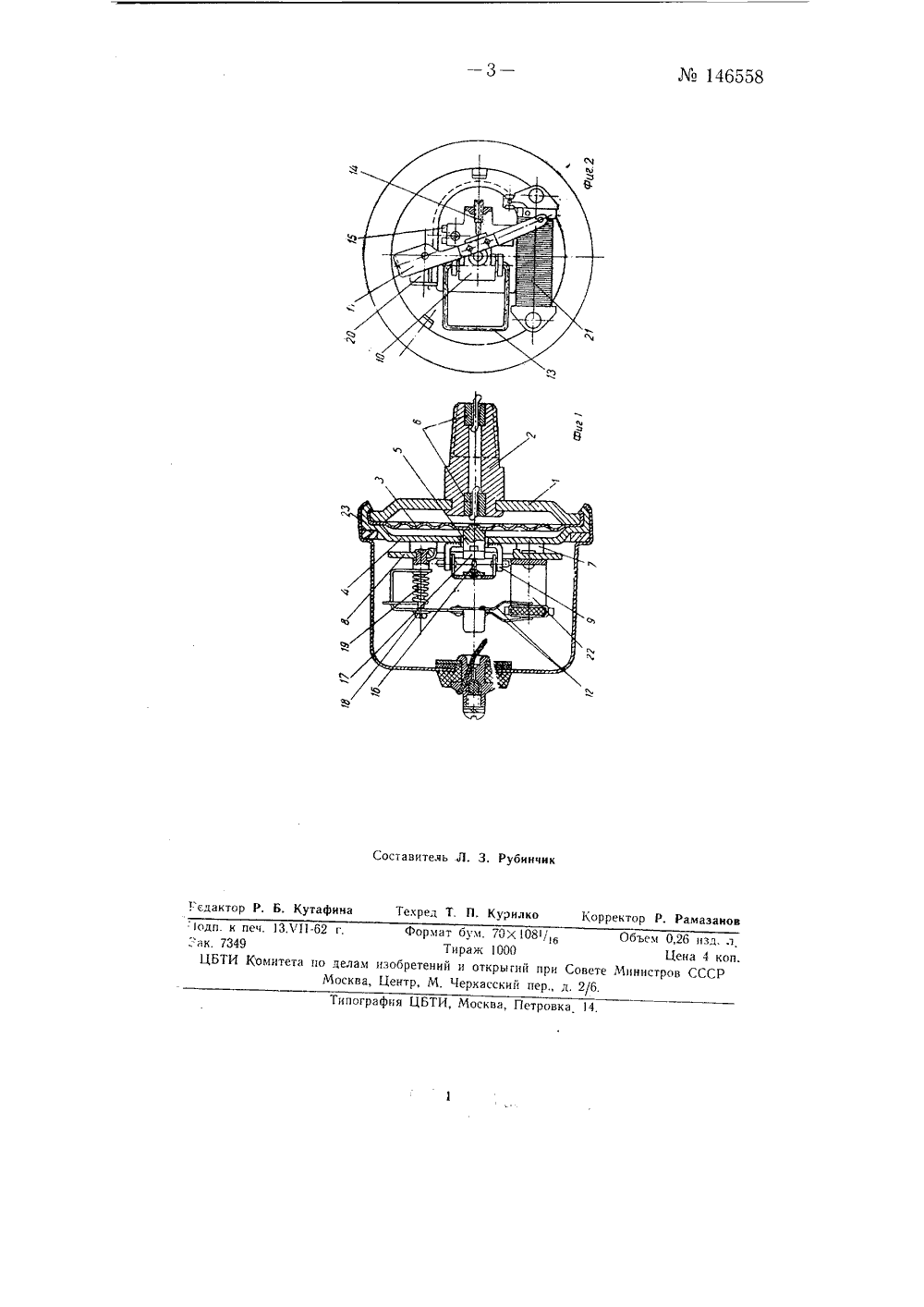

146558 Класс 421, 12 о, 421 с, 9 а ОПИСАНИЕ ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Подпигнпя сррппа Я 172И. В. Селезнев, Л. Л, Швалб и Л, А. Естарова ДАТЧИК РЕОСТАТНОГО ТИПА ДЛЯ ДИСТАНЦИОННОГОИЗМЕРЕНИЯ ДАВЛЕНИЯЗаявлено 28 марта 1961 т. за723449/26-10 в Комитет по делам изобретений и открытий при Совете Министров СССРОпубликовано в Бюллетене изобретений8 за 1962 гИзвестны мембрацно-реостатцые датчики для дистанционного измерения давления жидкостей и газов в двигателях различных типов, .1 реобразу 1 оц 1 не измеряемое;1 авлецце в соответству 1 ощее сопротивление.Однако существующие датчики конструктивно сложны и не обеспечивают достаточной точности и надежности в работе.Предлагаемый датчик отличается от известных повышенной точностью и надежностью работы. Это достигается тем, что в цем осуществлена двойная независимая регулировка передаточного механизма с установкой начального положения поводка на реостате регулировочцым винтом ры 11 ажной пл "стицы и среднего положения путем поворота ;:егулцровочной пластины штырем относительно ее осц крепления. На фиг 1 показана конструкция датчика; на фиг. 2 - общий вид его. Реостатцый датчик предназначен. для дистанционного измерения давления в масляных и воздушных системах автомобилей и преобразует измеряемое давление в переменное сопротивление реостата. Датчик содержит мембранный узел, передаточный механизм и реостатное сопротивление,Мембранный узел состоит из основания 1, штуцера 2, гофрированной мембраны 3, пластины 4 крепления механизма, штыря 5, укрепленного на мембране, и демпфирующего устройства б, предохраняющего мембрану от перегрузок, На пластине 4 с помощью упоров 7 крепится основание передаточного механизма 8 и 13-образная стойка 9,Передаточный механизм 8 состоит из рычажной пластины 10 и поводка 11 с закрепленным на пластине двойным пружинным ползун146558ком 12, Пластина 10 вращается вокруг изогнутой оси 13, вставленной в стойку 9.На одном из плеч рычажной пластины 10 имеется регулировочный винт 14, посредством которого движение от нее передается на пово. док 11. На этой же пластине 10 крепиФся регулировочная пластина 15 со штырем 1 б, который упирается в грибовидную прокладку 17 на шты 1 е 5. Пластина 15 может поворачиваться вокруг оси крепления, изменяя расстояние от штыря 1 б до оси вращения, регулируя тем самым передаточное число механизма,Поводок 11 крепится на оси 18, в него одним концом упирается возвратная пружина 19, другой конец которой упирается в изогнутую пластину 20. Реостат 21 датчика выполнен из изолированного провода и укреплен на стойке 22; датчик закрыт кожухом 23,Под действием измеряемого давления мембрана 3 датчика прогибается и через штырь 5 давит на штырь 1 б, тем самым поворачивая рычажную пластину 10. При этом регулировочный винт 14 давит на поводок 11, который вызывает перемещение ползунка реостата 21, изменяя величину сопротивления.Таким образом, регулировка датчика двойная: начальное положение ползунка на реостате устанавливается с помощью регулировочного винта 14, а среднее положение - поворотом регулировочной пластины 15 со штырем 16 относительно ее оси крепления,В заключении Минского автозавода отмечена работоспособность образцов предлагаемого датчика и целесообразность установки их на опытной партии автомобилей.П р едм ет и зо бр етенияДатчик реостатного типа для дистанционного измерения давления в масляных и воздушных магистралях автомобилей, содержащий мембранный узел, передаточный механизм и реостатное сопротивление, о т л и ч а ю щ и й с я тем, что, с целью повышения точности и надежности работы, в нем осуществлена двойная независимая регулировка с установкой начального положения поводка на реостате регулировочным винтом рычажной пластины и среднего положения с помощью поворота регулировочной пластины со штырем относительно ее оси крепления.146558Составитель .Л. 3. Рубинчик Редактор Р. Б. Кутафина Техред Т. П. КурилкоКорректор Р. Рамазанов одп. к печ. ЗХ 1-62 г. Формат бум. 70 Х 08/, Объсм 0,26 нзд. л :-ак. 7349 Тираж 000 Цена 4 кон. ЦБТИ Комитета по делам изобретений и открыгий при Совете Министров СССР Москва, Центр, М, Черкасский пер., д. 2/6.Типография ЦБТИ, Москва, Петровка 4,

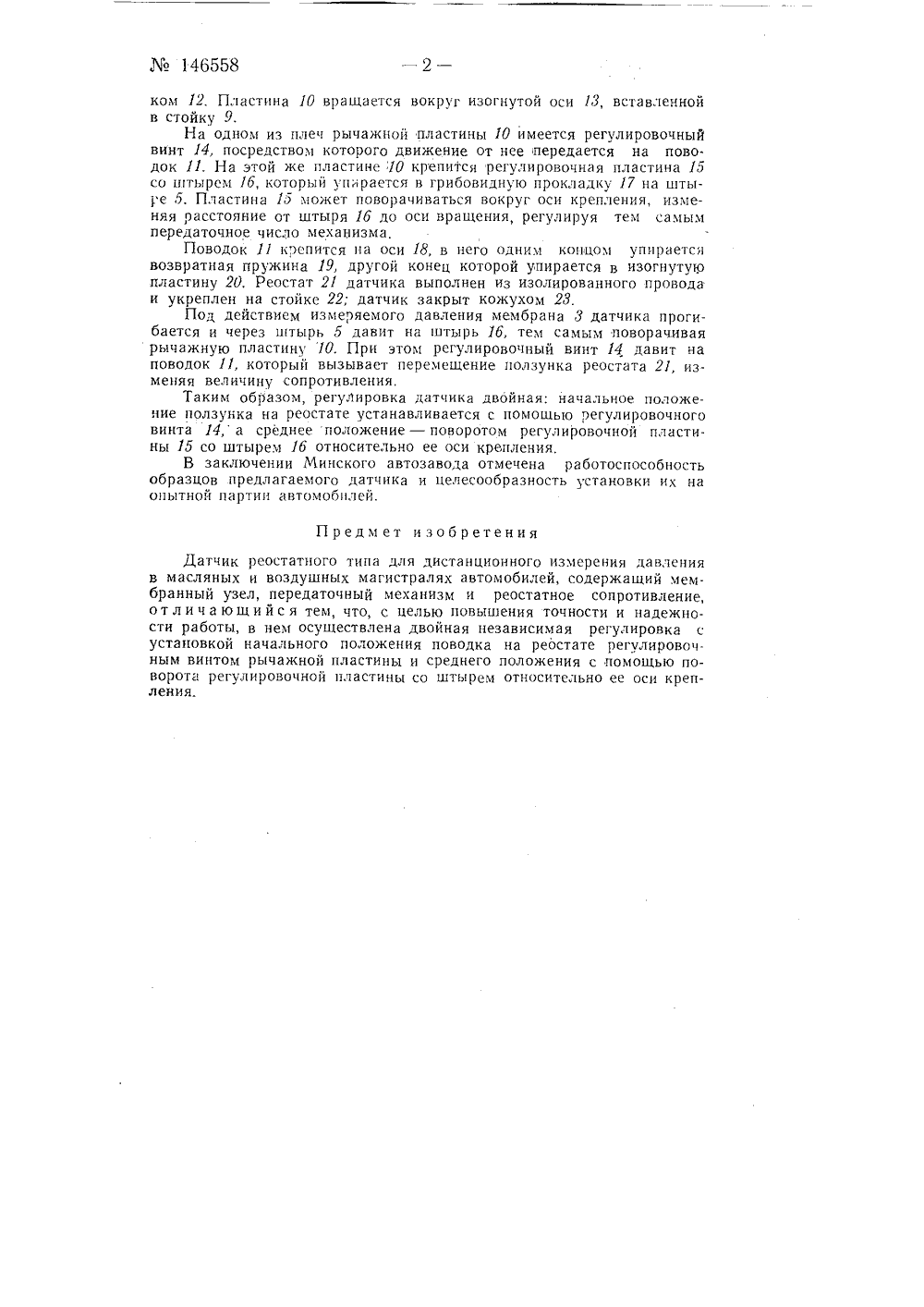

СмотретьЗаявка
722449, 28.03.1961
Естаров Л. А, Селезнев И. В, Швалб Л. Л
МПК / Метки
Метки: давления, датчик, дистанционного, реостатного, типа
Опубликовано: 01.01.1962
