Устройство для сортировки щепы

Номер патента: 1465132

Авторы: Киселев, Киселева

ZIP архив

Текст

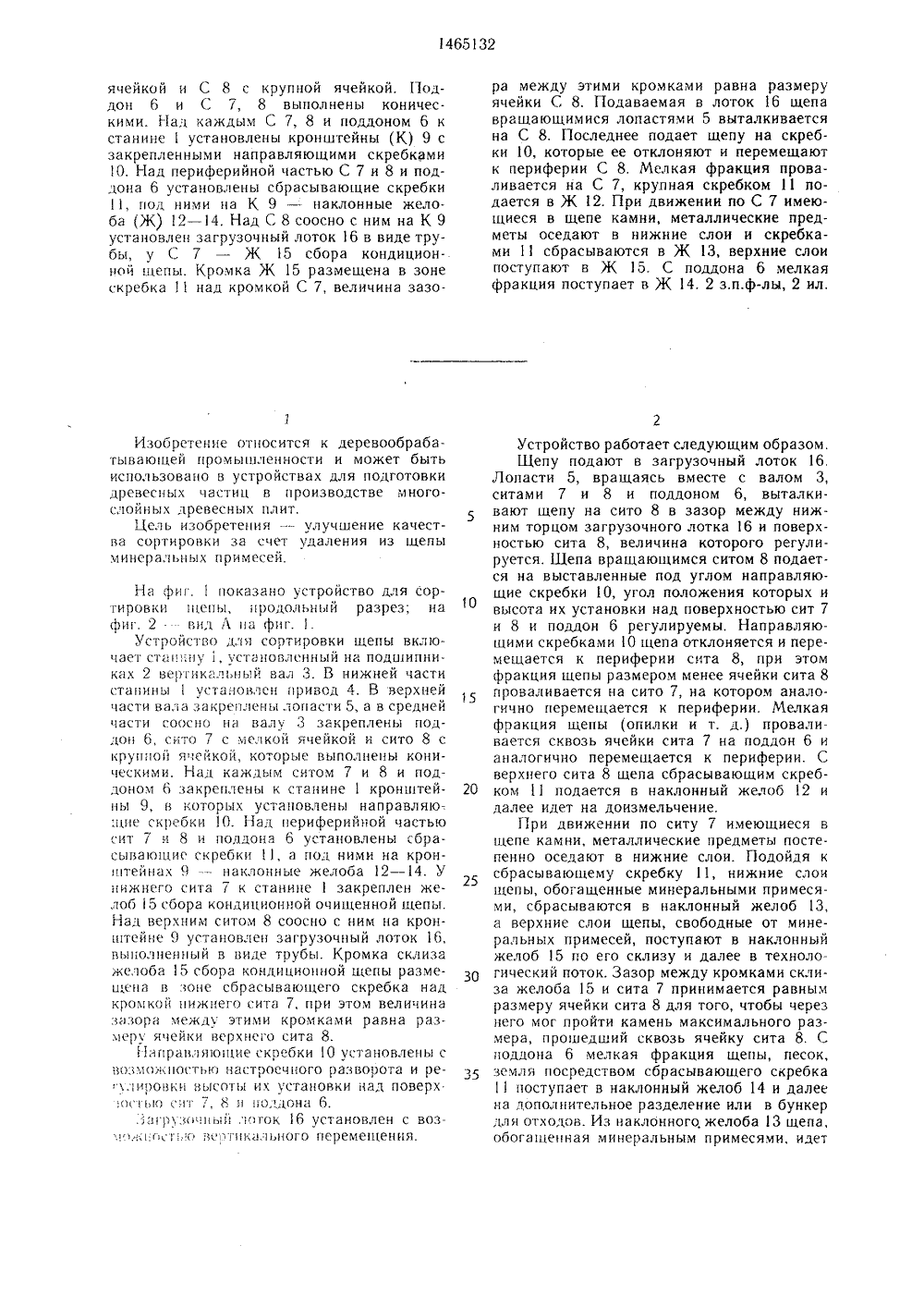

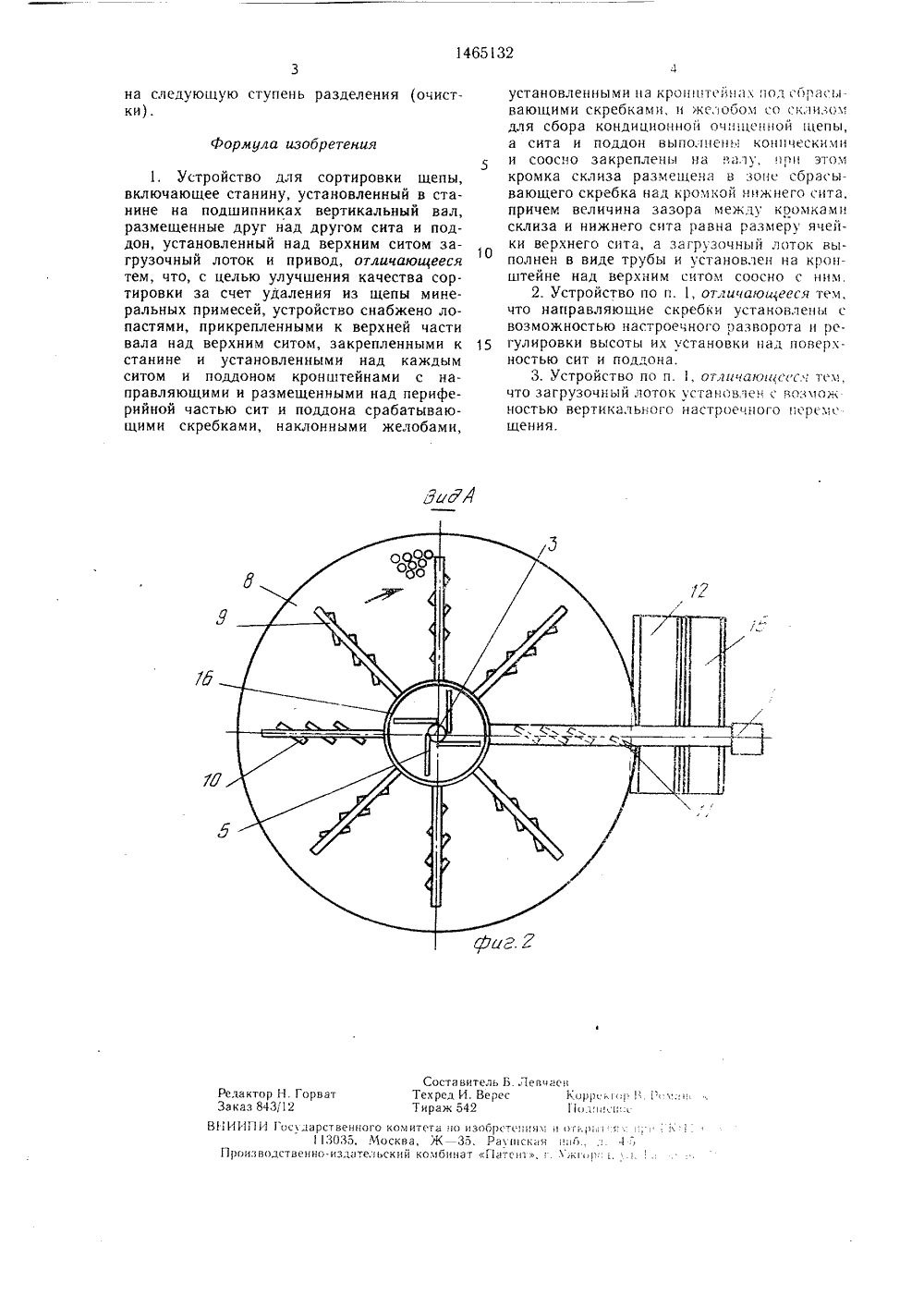

(51 Оц сгдИ-ж,1.:. Ь"О САНИЕ ИЗОБРЕТЕНИЯ Специализированного ого технологического ственного объединеу древесных плит од тв. Н. Киселев ин В.М. П х плит. М с. 66.ство ССС 1/40, 20.0 роизводст Высшая 73 11 ЬР ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР ТОРСКОМЪГ СВИДЕТЕЛЬСТ(57) Изобретение относится к деревообрабатывающей пром-сти и м. б, использовано в устр-вах для подготовки древесных частиц в производстве многослойных древесных плит. Цель изобретения улучшение качества сортировки за счет удаления из щепы минеральных примесей. В станине 1 на подшипниках 2 установлен вертикальный вал 3, приводимый в движение приводом 4. В верхней части вала 3 закреплены лопасти 5, в средней части соосно на валу 3 - поддон 6, сито (С) 7 с мелкой1465132 ячейкой и С 8 с крупной ячейкой. Поддон 6 и С 7, 8 выполнены коническими. Над каждым С 7, 8 и поддоном 6 к станинеустановлены кронштейны (К) 9 с закрепленными направляющими скребками О. Над периферийной частью С 7 и 8 и поддона 6 установлены сбрасывающие скребки1, под ними на К 9 - наклонные желоба (Ж) 12 - 14. Над С 8 соосно с ним на К 9 установлен загрузочный лоток 16 в виде трубы, у С 7 - Ж 15 сбора кондиционной щепы. Кромка Ж 15 размещена в зоне скребка 1 над кромкой С 7, величина зазоИзобретение относится к деревообрабатывающей промышленности и может быть использовано в устройствах для подготовки древесных частиц в производстве многослойных древесных плит.Цель изобретеГия -- улучшение качества сортировки за счет удаления из щепы минеральных примесей. На фиг. 1 показано устройство для сортировки цепы, продольн Гй разрез; на фиг. 2 . - ид А ца фиг. .Устройство для сортировки щепы включает стаГГу 1, установленный на подшипниках 2 вертикальный вал 3. В нижней части станиныустаолен привод 4. В верхней части вала закреплены лопасти 5, а в средней части соосно на валу 3 закреплены поддон 6, сито 7 с мелкой ячейкой и сито 8 с круп:ой ячейкой, которые выполнены коническими. Над каждым ситом 7 и 8 и поддоном 6 закреплены к станине 1 кронштейны 9, в которых установлены направляю;цие скребкиО. Над периферийной частью сит 7 и 8 и поддона 6 установлены сбрасывающие скребки1, а под ними на крон- Гтейнах 9наклонные желоба 12 - 14. У нижнего сита 7 к станине 1 закреплен желоб 5 сбора кондиционной очищенной щепы. Над верхним ситом 8 соосно с ним на кронштейне 9 установлен загрузочный лоток 16, ыГ;олненный в виде трубы. Кромка склиза желоба 15 сбора кондиционной щепы размещена в зоне сбрасывающего скребка над кромкой нижнего сита 7, при этом величина зазора между этими кромками равна размеру ячейки верхнего сита 8.1 праляющие скребки 10 установлены с озможногтью настроечного разворота и ре- ГГГГГГовк ысоть их установки над поверх ГГью е;т 7. 8 и поддона 6.е;3 Г ГыГ .оОк6 установлен с Воз, ,;.Г етГГ ве 1 тГГкГ,ьного перемецения. 5 1 О 5 20 25 30 35 ра между этими кромками равна размеру ячейки С 8. Подаваемая в лоток 16 щепа вращающимися лопастями 5 выталкивается на С 8. Последнее подает щепу на скребки 1 О, которые ее отклоняют и перемещают к периферии С 8, Мелкая фракция проваливается на С 7, крупная скребком 11 подается в Ж 12. При движении по С 7 имеющиеся в щепе камни, металлические предметы оседают в нижние слои и скребками 11 сбрасываются в Ж 3, верхние слои поступают в Ж 15. С поддона 6 мелкая фракция поступает в Ж 14. 2 з.п.ф-лы, 2 ил. Устройство работает следующим образом, Щепу подают в загрузочный лоток 16. Лопасти 5, вращаясь вместе с валом 3, ситами 7 и 8 и поддоном 6, выталкивают щепу на сито 8 в зазор между нижним торцом загрузочного лотка 16 и поверхностью сита 8, величина которого регулируется, Щепа вращающимся ситом 8 подается на выставленные под углом направляющие скребки 10, угол положения которых и высота их установки над поверхностью сит 7 и 8 и поддон 6 регулируемы. Направляющими скребками 10 щепа отклоняется и перемещается к периферии сита 8, при этом фракция щепы размером менее ячейки сита 8 проваливается на сито 7, на котором аналогично перемещается к периферии. Мелкая фракция щепы (опилки и т. д.) проваливается сквозь ячейки сита 7 на поддон 6 и аналогично перемещается к периферии. С верхнего сита 8 щепа сбрасывающим скребком 1 подается в наклонный желоб 12 и далее идет на доизмельчение.При движении по ситу 7 имеющиеся в щепе камни, металлические предметы постепенно оседают в нижние слои. Подойдя к сбрасывающему скребку 11, нижние слои щепы, обогащенные минеральными примесями, сбрасываются в наклонный желоб 13, а верхние слои щепы, свободные от минеральных примесей, поступают в наклонный желоб 15 по его склизу и далее в технологический поток. Зазор между кромками склиза желоба 15 и сита 7 принимается равным размеру ячейки сита 8 для того, чтобы через него мог пройти камень максимального размера, прошедший сквозь ячейку сита 8. С поддона 6 мелкая фракция щепы, песок, земля посредством сбрасывающего скребка 11 поступает в наклонный желоб 14 и далее на дополнительное разделение или в бункер для отходов. Из наклонного, желоба 13 щепа, обогаценная минеральным примесями, идет1465132 Формула изобретения аь Б. Левцаснерес г,01)р ц " 111 одннсн,:бретнинм икрьРа искан ннб, 4 5Патсн 1, гк орсСоставитеекред И. Вираж 542 едактор Н. Горв аказ 84311211 ИИГ И Госдарственного комитета но изо 113035, Москва, Ж 35. Производственно-издательский комбинатна следующую ступень разделения (очистки). 1. Устройство для сортировки щепы, включающее станину, установленный в станине на подшипниках вертикальный вал, размещенные друг над другом сита и поддон, установленный над верхним ситом загрузочный лоток и привод, отличающееся тем, что, с целью улучшения качества сортировки за счет удаления из щепы минеральных примесей, устройство снабжено лопастями, прикрепленными к верхней части вала над верхним ситом, закрепленными к станине и установленными над каждым ситом и поддоном кронштейнами с направляющими и размещенными над периферийной частью сит и поддона срабатывающими скребками, наклонными желобами,установленными на кроцгцтейцах цодбрасы ваюгцими скребками, и желобом о клизом для сбора кондиционной очищенной щепы, а сита и поддон выполнены коц 1 ческими 5 и соосно закреплены на валу, цоц этомкромка склиза размещена в зоцс сбрасывающего скребка над кромкой нижнего сита, причем величина зазора между коомками склиза и нижнего сита равна размеру ячейки верхнего сита, а загрузочный лоток выполнен в виде трубы и установлен на кронштейне над верхним ситом соосно с цим.2. Устройство по и. 1, отличающееся тем,что направляющие скребки установлены с возможностью настроечного разворота и ре гулировки высоты их мстановки цад поверхностью сит и поддона.3. Устройство по и. 1. отличающсесз 1 тем,что загрузочный лоток установлен возмож.ностъю вертикального настроечного иерем щения.

Смотреть

Заявка

4190390, 30.12.1986

ФИЛИАЛ N1 СПЕЦИАЛИЗИРОВАННОГО ПРОЕКТНО-КОНСТРУКТОРСКОГО ТЕХНОЛОГИЧЕСКОГО БЮРО НАУЧНО-ПРОИЗВОДСТВЕННОГО ОБЪЕДИНЕНИЯ ПО ПРОИЗВОДСТВУ ДРЕВЕСНЫХ ПЛИТ "НАУЧПЛИТПРОМ"

КИСЕЛЕВ НИКОЛАЙ ГРИГОРЬЕВИЧ, КИСЕЛЕВА СВЕТЛАНА НИКОЛАЕВНА

МПК / Метки

МПК: B07B 1/06

Метки: сортировки, щепы

Опубликовано: 15.03.1989
