Устройство представления рельефной графической информации для слепых

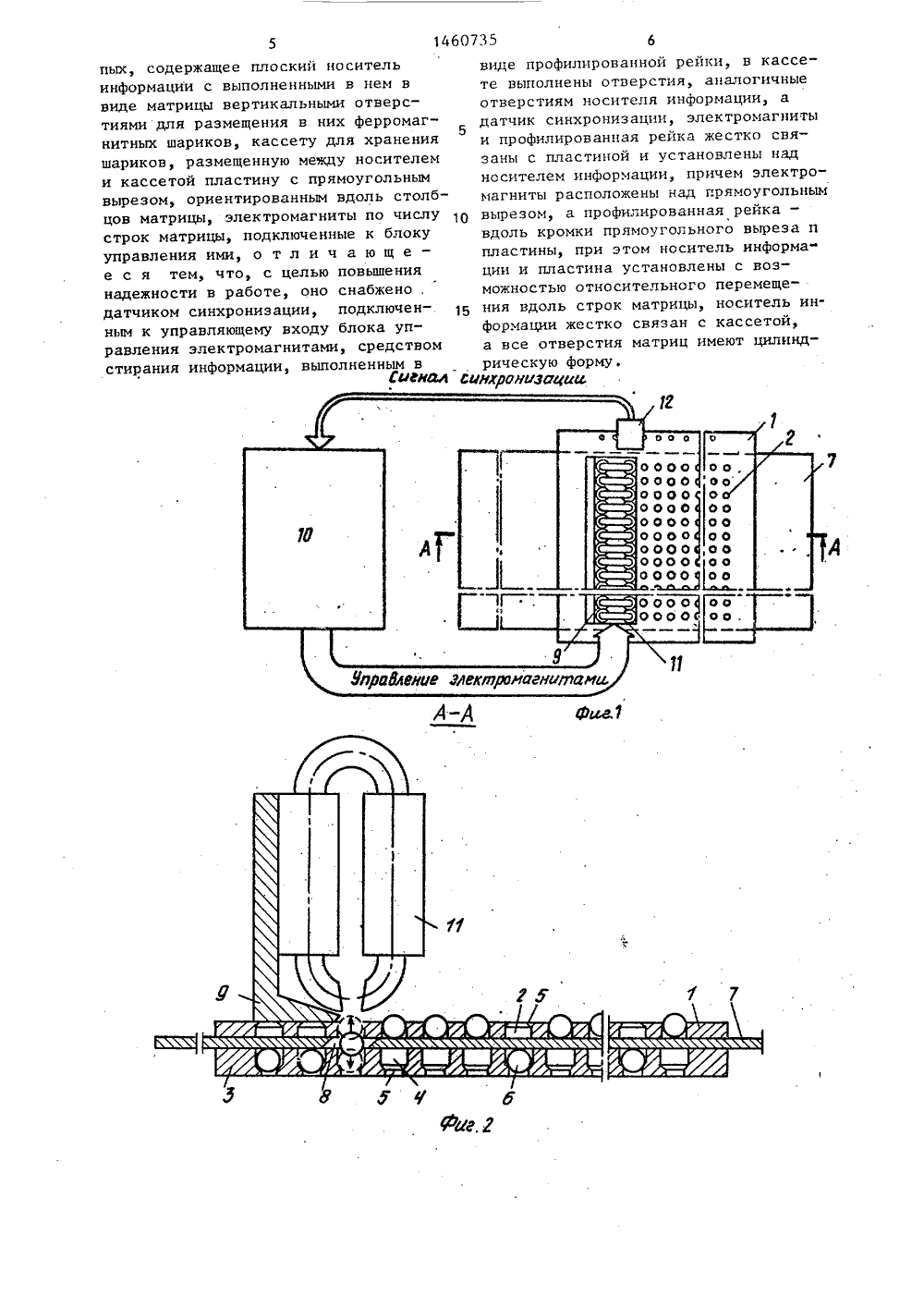

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСНРЕСПУБЛИК 19) (И) 5114 009 В 2 ИСАНИЕ ИЗОБРЕТЕН ции и кассету с выситель ин ектся к устформацииания.вляется йзобретение относи ам предст и овы функциона фиг.2 . ечение А-А оиства аботы блоем 1 инфо ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИПРИ ГКНТ СССР АВТОРСКОМУ СВИДЕТЕЛЬСТ(71) Латвийский государственный университет им. П.Стучки(54) УСТРОЙСТВО ПРЕДСТАВЛЕНИЯ РЕПЬ ЕФНОЙ ГРАФИЧЕСКОЙ ИНФОРМАЦИИ ДЛЯ СЛЕПЫХ(57) Изобретение относится к устройствам для обучения и общения со слепыми и слабовидящими, Цельизобретения " повышение надежности в работе. Устройство содержит плоский принимаемои путем осяз Целью изобретения я шение надежности в рабо На фиг.1 представлен нальная схема . устройстконструкция устр (сна фиг.1) .Устройство представления рельефной графической информации содержит плоский носитель 1 информации, выполненный из немагнитного материала, в котором выполнены отверстия 2, расположенные в виде матрицы. В кассете 3 для хранения ферромагнитных шариков 4 выполнены отверстия 5, аналогичные отверстиям носителя информации. полненньии в них отверстиями дляразмещения в них ферромагнитных шариков. Между ними с возможностью перемещения вдоль строк матрицы отверстий расположена плоская пластина с прямоугольным вырезом, сориентированным вдоль строк матрицы. Спластиной механически связаны расположенные над носителем информациисредство стирания информации, элромагниты, размещенные над прямоугольным вырезом, и датчик синхронизации, связанный с блоком управления электромагнитами. Каждое отверстие имеет форму усеченного конуса.2 ил,Отверстия 2 и 5 имеют цилиндрическую форму. Между носителем 1 информации и кассетой 3 размещена фиксирующая пластина 6 с прямоугольным вырезом 7, ориентированным вдоль столбцов матрицы.Над носителем информации 1 с заэо, ром размещено средство 8 стирания информации, выполненное в виде профилированной рейки, расположенной вдоль кромки прямоугольного вйреза пластины. К выходам блока 9 управления подключены электромагниты 10, расположенные сверху носителей 1 информации над прямоугольным вырезом 7, их число соответствует числу строк матрицы.Для синхронизации р ка 9 управления над носител рма607354конца вправо по фиг. 1 носителем информации (в варианте с подвижным носителем изображения) или вдвинутой 5до конца влево пластиной б (в вари 14 ции размещен подключенный к управляющему входу блока управления электромагнитами датчик 11 синхронизации, который может быть выполнен полюбому известному принципу датчиковперемещения (например, на носитель1 информации нанесен ряд кодирующихотверстий 12 с шагом матрицы).Исполнение блока 9 управления зависит от источника входной информации (ЭВМ, аппаратура связи, разногорода считыватели графической информации и т.д.) и поставленной задачи(отображение входной информации безизменений или с изменением масштаба,преобразование с перекодированием,например, в одну из разновидностейшрифта Брайля и т.п.), но в любомслучае его основная Функция по отношению к предложенному устройству -включение и выключение разных комбинаций электромагнитов 10 в зависимости от входной информации и положения носителей 1 информации относительно электромагнитов 10. Принеобходимости блоку управления можетбыть получена и функция управлениядвижителя, если такой применяется.Профилированная рейка 8, электромагниты 10 и датчик 11 синхронизации механически связаны с фиксирующей пластиной 6, размещеннойс возможностью перемещения вдольстрок матрицы отверстий относительно носителя 1 информации и кассеты3 для ферромагнитных шариков 4.Подвижными могут быть либо пластина 6 либо носитель .1 информациии кассета 3.Более предпочтительным в конструктивном отношении является вариантс подвижными носителем 1 информации и кассетой 3,Размеры носителя и матрицы отверстий на нем (число строк и столбцовв матрице) принципиально ничем неограничиваются и могут выбиратьсясоответственно желаемому размеруизображения, но предпочтительным является выполнение матрицы с шагом2,7 мм, что соответствует стандартному расстоянию точек в шрифтеБрайля.Устройство представления рельеф"ной графической информации работаетследующим образом,Исходным состоянием устройства является. сОстояние с отодвинутым до 10 15 20 25 30 35 40 45 1 50 55 анте с подвижной фиксирующей пластиной). В этом состоянии производится считывание ранее набранной на носителе 1 информации и в таком состоянии устройство может находиться неограниченно долго.Для получения на носителе 1 информации новых данных необходимо стереть старую информацию и набрать новую. Для этого достаточнб отвести пластину 6 до конца вправо и потом вернуть в исходное состояние.После стирания всего старого изображения включается управление обесточенными до того электромагнитами 10, включается датчик 11 перемещения и изменяется на противополож- . ное направление движения привода пе- ремещения. Начинается движение носителя 1 и кассеты 3 в обратном направлении и осуществляется набор нового изображения.При этом по мере поступления сигналов синхронизации от датчика 11 перемещения блок 9 управления включает и выключает определенные, соответствующие отображаемой информации комбинации электромагнитов 10, и те шарики, которые из очередного, проходящего в данный момент мимо электромагнитов 10 столбца матрицы, оказываются под включенными электромагнитами, поднимаются из своих гнезд 5 в кассете 3, попадая через вырез 7 в соответствующие отверстия носителя 1, удерживаются в поднятом состоянии до надежной фиксации их следующей за вырезом сплошной частью пластины 6.После набора таким образом всего изображения, т,е. по достижении носителем 1 крайнего положения, вновь обесточиваются все электромагниты, датчик 11 перемещения и питание привода. Устройство приходит в исходное положение.Устройство по сравнению с известным имеет более простую конструкцию, проще в обращении и обладает более высокой надежностью.Формула изобретения Устройство представления рельефной графической информации для слепых, содержащее плоский носитель информации с выполненными в нем в виде матрицы вертикальными отверстиями для размещения в них ферромагнитных шариков, кассету для хранения шариков, размещенную между носителем и кассетой пластину с прямоугольным вырезом, ориентированным вдоль столбцов матрицы, электромагниты по числу строк матрицы, подключенные к блоку управления ими, о т л и ч а ю щ е - е с я тем, что, с целью повышения надежности в работе, оно снабжено, датчиком синхронизации, подключен-. ным к управляющему входу блока управления электромагнитами, средством стирания информации, выполненным вСиьгалвиде профилированной рейки, в кассете выполнены отверстия, аналогичныеотверстиям носителя информации, адатчик синхронизации, электромагниты5и профилированная рейка жестка связаны с пластиной и установлены надносителем информации, причем электромагниты расположены над прямоугольным10 вырезом, а профилированная рейка -вдоль кромки прямоугольного выреза Ппластины, при этом носитель информации и пластина установлены с возможностью относительного перемещения вдоль строк матрицы, носитель информации жестко связан с кассетой,а все отверстия матриц имеют цилиндрическую форму,сциханизации
